Installationskabel grau 1mm² Kupfer

Installationskabel grau 1mm² Kupfer

INNENLEITER

• 1mm² Nennquerschnitt
• CuETP1 (ECu) Kupfer
• 10A Belastbarkeit (nach VDE 0298/4)
• weichgeglühtes >99,90 % Kupfer, max. 0,04% Sauerstoff
• Werkstoffnummer CW 003 A
• verdrillter Aufbau 31x 0,197mm
• elektrischer Widerstand 0,0195 Ohm/Meter bei 20°C
• Dichte nach EN 1977: 8.9g/cm³
• Schmelzpunkt nach EN 1977: 1083°C
• % IACS nach ISO 868: 101
• elektrische Leitfähigkeit des Kupfers von >58,58m/Ohm mm² bei 20°C

ISOLATION

• Farbe: GRAU
• 2.1mm Außendurchmesser (+/0.2)
• reduzierte Isolierung nach ISO 67221
• Wanddicke: 0.24mm
• Kennzeichen nach DIN 76722: RY
• PVCP Polyvinylchrolid, bleifrei
• Shore A/D Härte nach DIN 53505: 90 (+/5)
• Shore A/D Härte nach ISO 868: 80A60D
• Temperaturbereich nach DIN 0472, ISO 2578/6722 : 40°C bis +90°C
• Temperaturbereich nach ISO 67221, ISO 14572: 40°C bis +105°C (3000h)
• Temperaturbereich nach ISO 67221, ISO 14572: 40°C bis +125°C (48h)
• Durchschlagfestigkeit nach DIN 53481 >10.000V/mm
• spezifischer Durchgangswiderstand nach IEC 93, DIN 53482: >10 hoch 12 Ohm x cm
• Dielektrizitätszahl nach DIN 53483: 46
• Reißdehnung nach DIN 53504: >150%
• Zugfestigkeit nach DIN 53504: >12.5 MPa
• Zugfestigkeit nach ISO 527: >10 MPa
• Dichte nach ISO 11183: 1.301.45 g/cm³
• Halogenanteil: 30%
• gute Abriebfestigkeit
• gute Flammwidrigkeit
• gute Ölbeständigkeit
• gute Kraftstoffbeständigkeit
• gute Säuren/Laugenbeständigkeit
• bedingt gute Bremsflüssigkeitsbeständigkeit
• bedingt gute Beständigkeit bei organischen Medien

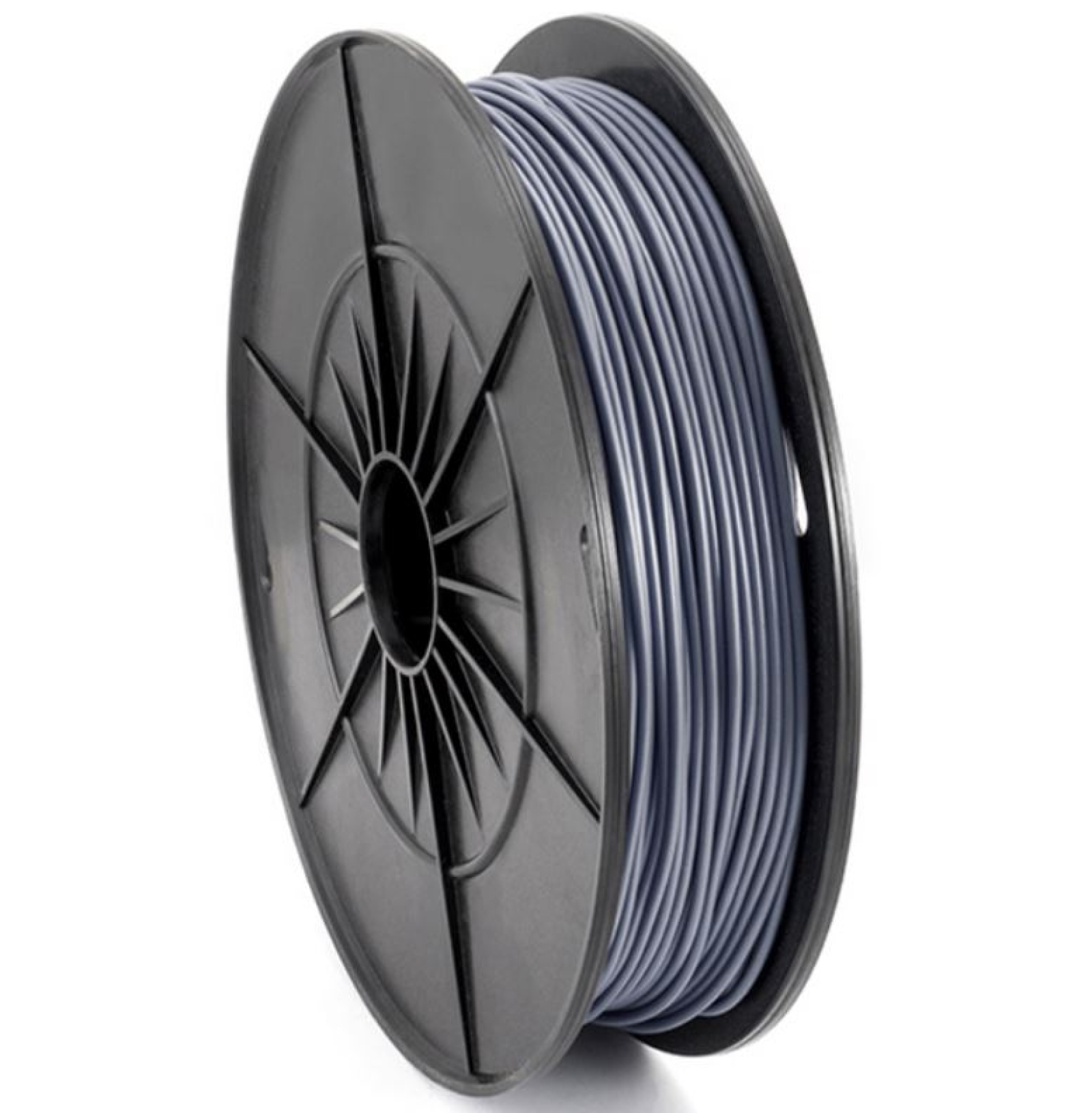

SPULE

• 172mm Durchmesser der Kunststoffspule
• 84mm Breite der Kunststoffspule
• 32mm Bohrung der Kunststoffspule
