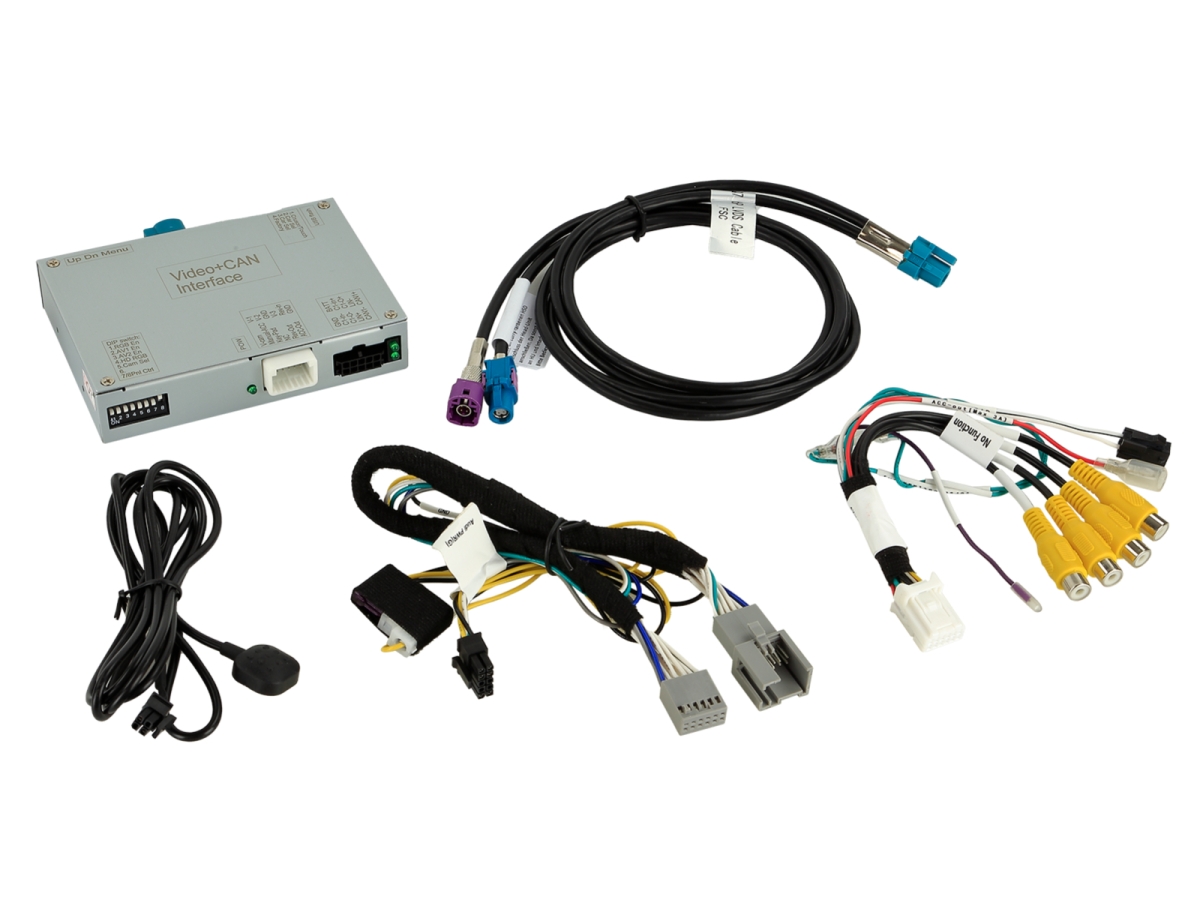

Bildeinspeisung Rückfahrkamera/Video VAG MIB/MIB2

RL3-MIB-4

Dieses Interface ermöglicht das Einspeisen einer Rückfahrkamera und zwei weiteren beliebigen Video-Quellen an das Werks-Infotainmentsystem des Fahrzeugs.

Video-Einspeiser für Werks-Infotainment Systeme
FBAS Eingang für Rückfahrkamera
FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)Video-Eingänge NTSC kompatibel

Bildeinspeisung: 4 Pin HSD LVDS

Für folgende Werksgeräte:

Audi Fahrzeuge mit MMI (MIB-basiert)
Bentley Fahrzeuge mit 8 Zoll Monitor
Lamborghini Fahrzeuge mit Monitor im Tacho
Porsche Fahrzeuge mit PCM 4.0
Seat Fahrzeuge mit Media System Plus, Navigationssystem Plus
Skoda Fahrzeuge mit Columbus, Amundsen, Bolero
VW Fahrzeuge mit Discovery Pro, Discover Media, Composition Media

Für folgende Fahrzeuge:

Audi

A3 (8V) 05/2012 >
A4 (8W) 08/2015 >
A5 (F5) 07/2016 >
A6 (4G) 09/2014 - 05/2018
A7 (4G) 05/2014 - 01/2018
Q2 (GA) 09/2016 >
Q5 2017 >
Q7 (4M) 08/2015 >

MMI Navigation Plus mit MMI touch 7", 8" oder 8.3"
MIB/MIB II Main-Unit

Audi

A3 (8V) 05/2012 >
A4 (8W) 08/2015 >
A5 (F5) 07/2016 >
A6 (4G) 09/2014 - 05/2018
A7 (4G) 05/2014 - 01/2018
Q2 (GA) 09/2016 >,
Q5 2017 >
Q7 (4M) 08/2015 >

MMI Navigation 7"
MIB Std Nav/MIB Std Plus
MMI Radio Plus 5.8" oder 7"
MIB Entry Plus/MIB Std

Bentley

Bentayga
MIB mit 8" Monitor

Lamborghini

Huracan 2016 >
MIB mit Monitor im Tacho

Porsche

911 (991.2 MOPF) 12/2015 >
Cayenne
Macan
Fahrzeuge mit PCM 4.0

Seat

Arona 2018 >
Ateca (KH7) 2017 >
Ibiza (6P) 2016 >
Leon3 (5F) 2013 >
Toledo4 (KG) 2016 >
MIB/MIB2 High/Standard
Navigationssystem Plus
Media System Plus
6.5 Zoll oder 8 Zoll Monitor

Skoda

Fabia3 (NJ) 11/2014 >
Karoq (NU7) 2018 >
Kodiaq (NS7) 2017 >
Octavia3 (5E) MJ 2012 >
Rapid (NH1) MJ 2016 >
Superb3 (3V) 2015 >
MIB High/Columbus
Standard/Bolero/Amundsen
5.8 Zoll, 6.5 Zoll, 8 Zoll Monitor
Nicht für 2018 > mit 9.2 Zoll Monitor

Arteon (3H) 2018 >
Crafter (SZ/SY) 2017 >
Golf VII 2012 2012 >
GolfVII Sportsvan 2014 >
Passat (B8) 2016 >
Polo5 (6C) 2014 - 2017
Polo6 (AW1) 2018 >
Transporter (T6.1) 2020 >
T-Cross (C1) 04/2019 >
T-Roc (A11)2018 >
Tiguan2 (AD1) 2016 >
Touran (5T) 2016 >

MIB/MIB2High
Discovery Pro und Standard
Composition Media
5.8 Zoll, 6.5 Zoll oder 8 Zoll Monitor
Nicht für 2018 > mit9.2 Zoll Monitor

Hinweis:

CAN-Bus nicht in allen Fahrzeugen kompatibel (siehe BDA)

Nach Installation Schlafmodus Fahrzeug überprüfen (siehe BDA)

Wechselde Farben der LVDS Buchse Porsche (siehe BDA)

Nutzung des curryfarbenden LVDS Eingangs führt zu Schäden am Werksgerät

Hersteller	ACV
Kameras Besonderheiten	OEM Autoradio Kameraeingang
Produkt Gruppe	Audi
