Rückfahrkamera Interface passend für Audi MMI3G(+) 4p HSD
Interface passend für Audi MMI3G(+) 4p HSD

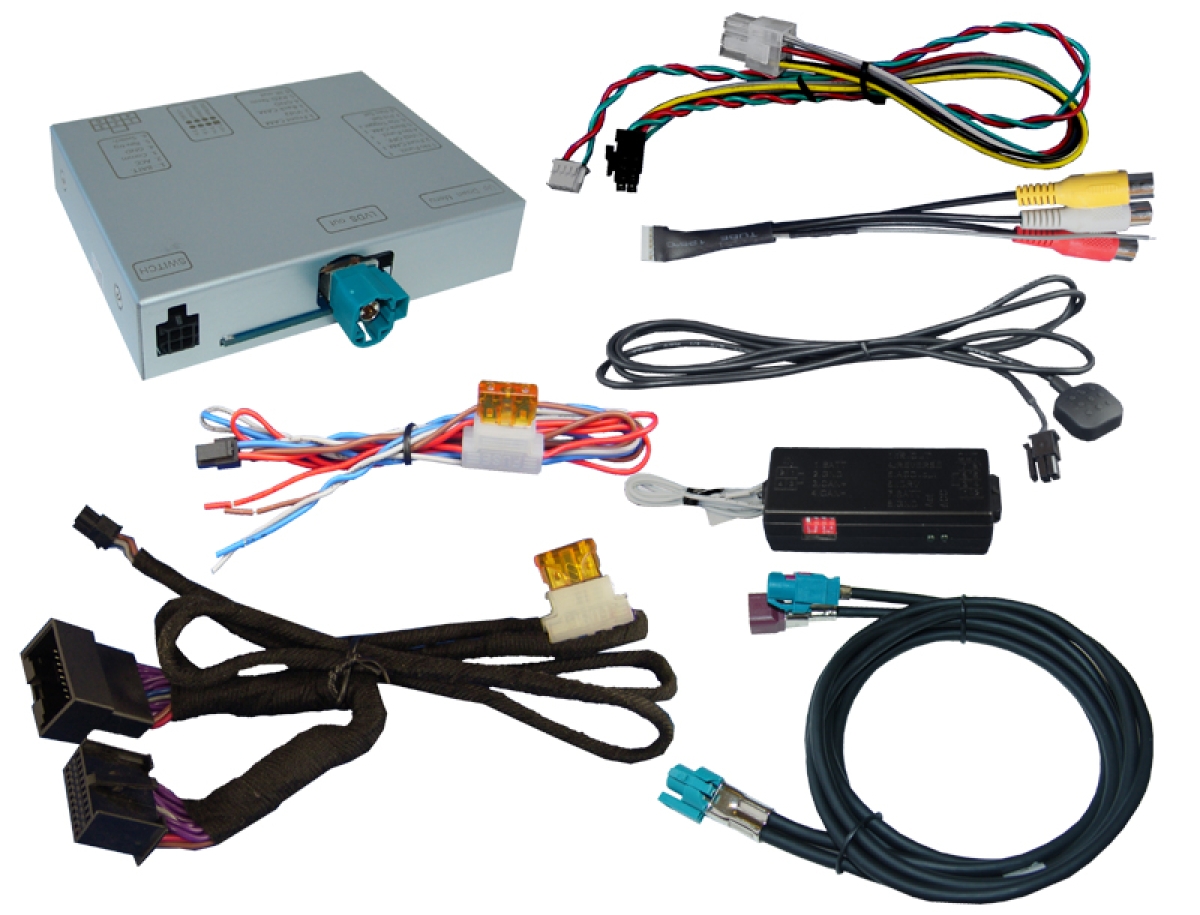

r.LiNK Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Audi MMI 3G/3G+ basic/high oder andere mit Monitor mit 4-Pin HSD LVDS Anschluss und für VW mit RNS850. NICHT passend für Q3.
Produktinformationen "r.LiNK Interface passend für Audi MMI3G(+) 4p HSD"
Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera und zwei beliebiger Video-Quellen (Nachrüstgerät z.B. DVD Player, DVB-T Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge PAL und NTSC kompatibel
Kompatibilität
Audi: Navigation mit folgende Modelle
- MMI Navigation (Plus) 7" oder 8" - MMI3G High und Basic, MMI3G+
- A1 (8X) ab 05/2010- bis 2018
- A4 (8K) ab 05/2009 bis 08/2015
- A5 (8T) ab 11/2008 bis 06/2016
- A6 (4F) ab 08/2008 bis 03/2011
- A6 (4G) ab 04/2011 bis 09/2014
- A7 (4G) ab 07/2010 bis 05/2014
- A8 (4E) ab 09/2008 bis 03/2010
- A8 (4H) ab 03/2010- bis 2017
- Q5 (8R) ab 11/2008 bis 2017
- Q7 (4L) ab 05/2009 bis 03/2015
ACHTUNG! Interface nicht passend für Audi Q3. Hier muss das RL2-MMI3G-Q3 verwendet werden.
- VW Touareg ab Modell 2011 - 2018 mit RNS850
Einschränkungen
| Nur Video | Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang, ein FM-Modulator oder das AUX-In Interface AUX-110 genutzt werden. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| Werks-OPS | Die Anzeige der optischen Parkabstandsanzeige (OPS) ist bei eingelegtem Rückwärtsgang nicht möglich, wenn eine AfterMarket Rückfahrkamera installiert ist. Akustische Signale sind weiterhin vorhanden. |
Anschlüsse
- Bildeinspeisung: 4-Pin HSD
- Strom und CAN: Plug & Play (fahrzeugspezifisch)
- Video-Eingänge: Cinch Buchse
- Rückfahrkamera-Eingang: Cinch Buchse
Technische Daten
| Arbeitsspannung | 7V ~ 25V |
| Ruhestrom | <10mA |
| Stromaufnahme | 0.7A@12V |
| Video Eingang | 0.7V - 1V |
| Video Eingang Formate | PAL/NTSC |
| RGB-Video Amplitude | 0.7V mit 75 Ohm Impedanz |
| Temperaturbereich | -40°C bis +85°C |
| Abmessungen Video-Box | 133 x 22 x 92 mm (B x H x T) |
| Abmessungen CAN-Box | 73 x 22 x 30 mm (B x H x T) |
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
| Audioübertragung | Nur Video |
| Baujahr | 20082009201020112012201320142015201620172018 |
| Betriebsspannung | 12/24 V (Weitbereich) |
| Betriebstemperatur | ab -30 °C (Außeneinsatz)bis 70 °C und mehr |
| Fahrzeugmarke | AudiVolkswagen |
| Fahrzeugmodell | Audi A4Audi A6 |
| Hilfslinien | Abschaltbar |
| Kameraeingänge | 1 KameraeingangRückfahrkamera |
| Kamerafunktionen | Automatische Umschaltung |
| Kältefestigkeit | bis -30 °C |
| Montageaufwand | Plug & Play |
| Nachrüstung | Rückfahrkamera |
| Passform | Fahrzeugspezifisch |
| Schnittstellen | AV-InKamera in |
| Steckertyp | Cinch (RCA) |
| Stromaufnahme | über 200 mA |
| Videosignal | Analog (CVBS) |
| Werks-Infotainment | Audi MMI 3G / 3G+ |
| Werksradio | Audi MMI 2G / 3GMMI 3G |
| _Produkt Gruppe | Audi |
