Kit Citroen/Fiat/Peugeot RD4 Gerät LFB/Antenne/PDC

Kit Citroen/Fiat/Peugeot RD4 Gerät LFB/Antenne/PDC

Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung Citroen / Fiat / Peugeot / Toyota

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung.Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt.Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Citroen / Peugeot Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(m) > DIN(m)
• Anschluss: OEM AUX > Cinch(m) rot / weiß
• Anschluss: Cinch(m) gelb nicht belegt
• blau: +12V Antennenremote
• Radioblende mit 2-DIN Einbausatz
• Fahrzeuge mit Blaupunkt / Continental / Siemens VDO RD4 OEM Gerät mit Lautstärkedrehregler
• Fahrzeuge mit Clarion MQ-RD6 OEM Gerät mit Monochrom-Display und Zentraldrehknopf
• Fahrzeuge mit PDC hinten
• Fahrzeuge ohne Bosch OEM Gerät
• Fahrzeuge ohne Continental RD45 OEM Gerät mit Lautstärkedrehregler
• Fahrzeuge ohne Magneti Marelli RT3 / RT6 / Harman Becker OEM Navigation Fahrzeuge ohne JBL OEM Soundsystem

Fahrzeugen ohne OEM Rear Lautsprecher:

• PDC Wiedergabe auf Lautsprecherausgang Rear
• Kabel für Frontlautsprecher/Hecklautsprecher in den ISO Steckern tauschen

Fahrzeuge Peugeot CC:

• LFB Citroen/Fiat/Peugeot/Toyota Fahrzeuge Quadlock PDC > Artikel: 42a-1041-008

Fahrzeuge mit Continental RD45 OEM Gerät mit Lautstärkedrehregler:

• LFB Citroen/Fiat/Peugeot/Toyota Fahrzeuge Quadlock PDC > Artikel: 42a-1041-008

Fahrzeuge mit PDC Schalter:

• PDC Wiedergabe muss aktiviert sein

Fahrzeuge mit ECO-Mode:

• +12V Dauerstrom Klemme 30 Batterie abgesichert
• Fahrzeugeinstellungen unterstützt (siehe BDA)
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeugen geeignet:

Citroen

• Berlingo (7) 06/2008 - 03/2012
• Berlingo (7) 04/2012 - 05/2015
• Berlingo (7) 06/2015 - 06/2018
• C2 (J) 12/2004 - 12/2009
• Citroën C3 (F) 10/2005 - 01/2010
• C3 Pluriel (H) 01/2003 - 04/2008
• C3 Pluriel (H) 04/2008 - 02/2010
• Jumpy (X) 02/2007 - 03/2012
• Jumpy (X) 03/2012 - 05/2016

Fiat

• Scudo (ZAF 270) 02/2007 -07/2016

Peugeot

• 207 (W) 06/2006 - 06/2009
• 207 (W) 06/2009 - 07/2015
• 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
• Expert (X) 02/2007 - 03/2012
• Expert (X) 03/2012 - 08/2016
• Partner/Partner Tepee (7) 05/2008 - 03/2012
• Partner/Partner Tepee (7) 03/2012 - 04/2015

Toyota

• ProAce 06/2013 - 07/2016

Produktdetails:

• Farbe: schwarz
• Einbauausschnitt Radiodisplay: 173mm x 98,5mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt
• PDC hinten unterstützt

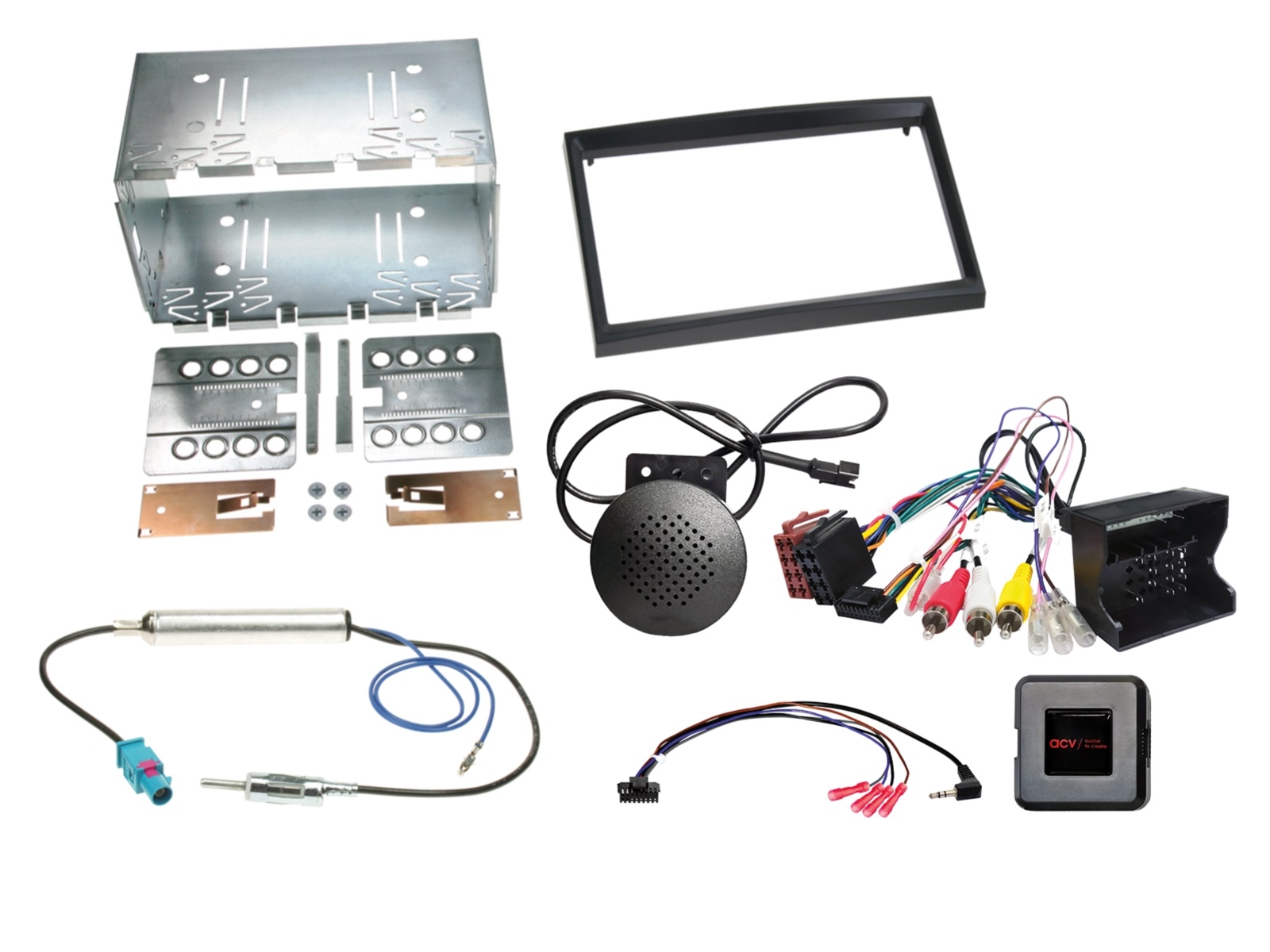

Lieferumfang:

• 2-DIN Radioblende Citroen/Fiat/Peugeot/Toyota schwarz > Artikel: 381040-02-1
• LFB Citroen/Peugeot 40Pin Quadlock Multilead PDC hinten lose > Artikel: 42xpg013-0
• Antennenadapter Fakra(m)>DIN(m) 12V Phantom lose > Artikel: 1524-03-0
