KLAUKE Rohrkabelschuh, 16mm², M10, 17mm breit 2 Stück

Ihre Frage zum Produkt

KLAUKE Rohrkabelschuh, 16mm², M10, 17mm breit 2 Stück

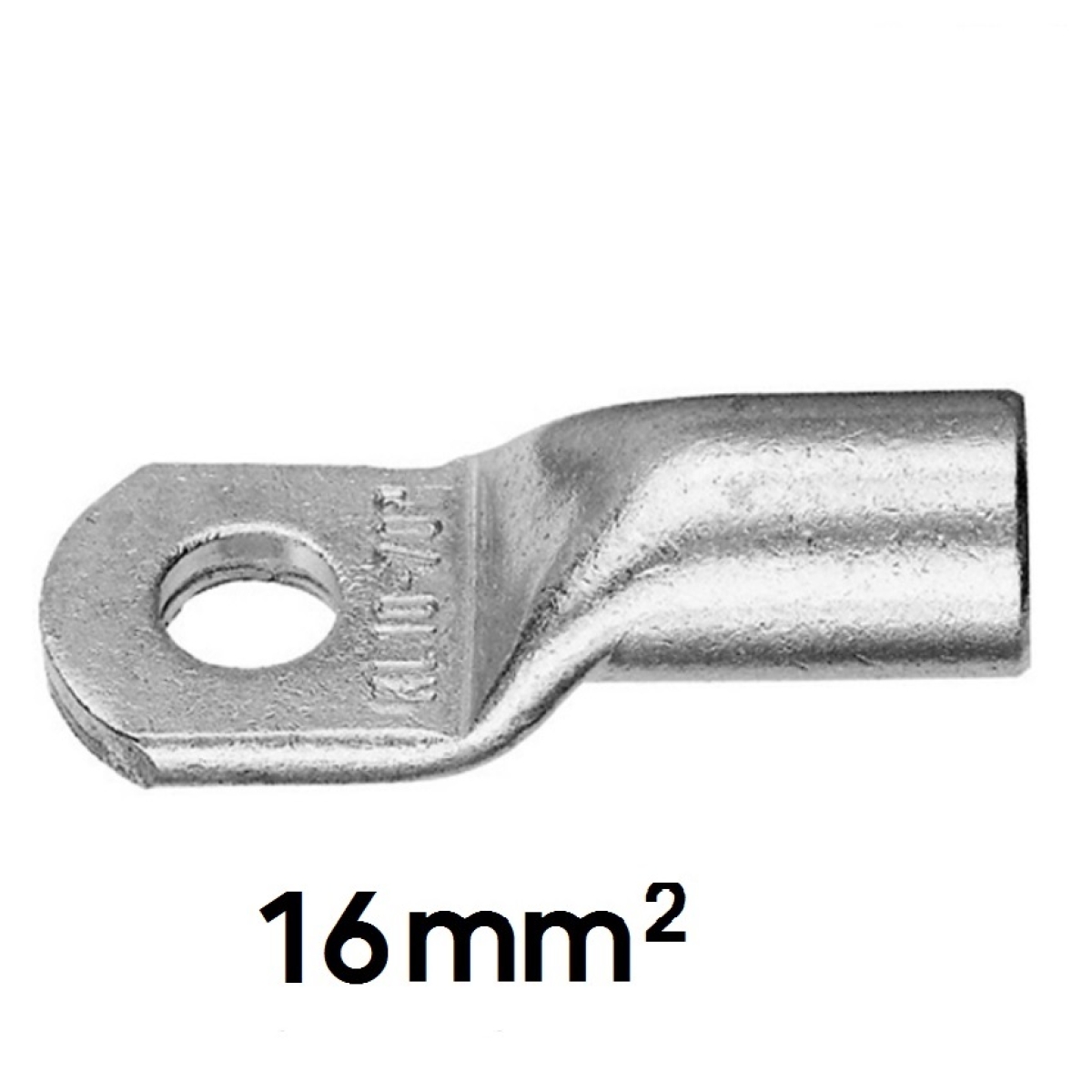

Produktübersicht: Klauke Rohrkabelschuh (16 mm² / M10)

Dies ist ein hochwertiger Ringverbinder der Marke Klauke, ausgelegt für Kupferleiter mit einem Querschnitt von 16 mm² und einem M10-Anschlussbolzen. Er zeichnet sich durch hohe Temperaturbeständigkeit und Korrosionsschutz aus.

Technische Spezifikationen

Allgemeine Daten

Hersteller/Marke: Klauke
Typ: Rohrkabelschuh / Ringverbinder
Verpackungseinheit: 2 Stück
Anschlussgewinde: M10 (metrisch)
Besonderheit: Korrosionsbeständig

Material & Eigenschaften

Material: Kupfer (E-Cu)
Norm: Gemäß EN 13 600
Oberfläche: Galvanisch verzinnt
Temperaturbereich: Hitzebeständig bis 125 °C
Umwelt: Keine SVHC Substanzen vorhanden

Maße & Abmessungen

Hier sind die detaillierten mechanischen Daten für die Passform:

Merkmal	Wert	Beschreibung
Nennquerschnitt	16 mm²	Für entsprechende Leitergröße
Bohrungs-Ø	8,4 mm	Hinweis: 8,4mm ist typisch für M8 (M10 benötigt größer)
Breite	17 mm	Breite der Anschlusslasche
Innendurchmesser	5,5 mm	Aufnahme für den Kabelleiter
Dicke/Stärke	2,1 mm	Materialstärke
Länge 1	29 mm	Gesamtlänge
Länge 2	8,5 mm	Länge der Anschlusslasche
Länge 3	13 mm	Länge der Hülse/Rohr

Anwendungshinweis

Da es sich um einen Rohrkabelschuh handelt (im Gegensatz zu einfachen Quetschkabelschuhen), ist dieses Bauteil für dauerhafte und sichere Verbindungen im Schaltschrankbau, der Fahrzeugtechnik oder im Maschinenbau geeignet, wo hohe Ströme oder mechanische Belastungen auftreten können. Zur Verarbeitung wird eine passende Sechskant- oder Dornpressung (Crimpzange für Rohrkabelschuhe) benötigt.

Details:

Steckerausführung Ringverbinder
Material Kupfer E-Cu gemäß EN 13600
Oberfläche galvanisch verzinnt
korrosionsbeständig
Querschnitt [mm²] 16 mm²
Bohrung-Ø [mm] 8,4 mm
Gewindemaß M10
Temperaturbereich bis [°C] 125 °C
Breite [mm] 17mm
Innendurchmesser [mm] 5,5 mm
Länge 1 [mm] 29 mm
Länge 2 [mm] 8,5 mm
Länge 3 [mm] 13 mm
Dicke/Stärke [mm] 2,1 mm
Keine SVHC Substanzen vorhanden!
