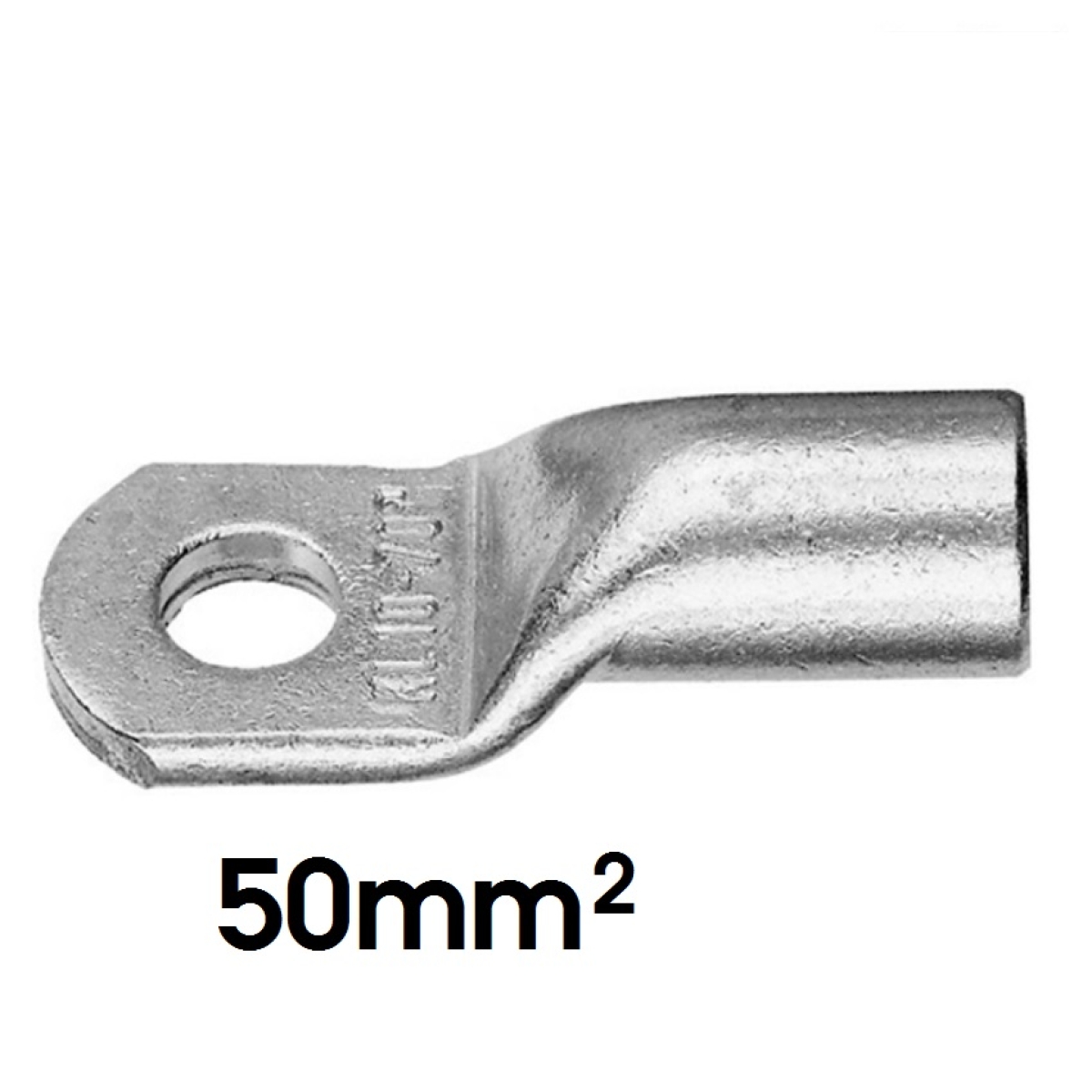

KLAUKE Rohrkabelschuh, 50mm², M12, 23mm breit 2 Stück
Produktübersicht: Klauke Rohrkabelschuh (50 mm² / M12)
Dies ist ein hochwertiger Ringverbinder der Marke Klauke, ausgelegt für Kupferleiter mit einem Querschnitt von 50 mm² und einem M12-Anschlussbolzen. Er zeichnet sich durch hohe Temperaturbeständigkeit und Korrosionsschutz aus.
Technische Spezifikationen
Allgemeine Daten
-
Hersteller/Marke: Klauke
-
Typ: Rohrkabelschuh / Ringverbinder
-
Verpackungseinheit: 2 Stück
-
Anschlussgewinde: M12 (metrisch)
-
Besonderheit: Korrosionsbeständig
Material & Eigenschaften
-
Material: Kupfer (E-Cu)
-
Norm: Gemäß EN 13 600
-
Oberfläche: Galvanisch verzinnt
-
Temperaturbereich: Hitzebeständig bis 125 °C
-
Umwelt: Keine SVHC Substanzen vorhanden
Maße & Abmessungen
Hier sind die detaillierten mechanischen Daten für die Passform:
| Merkmal | Wert | Beschreibung |
| Nennquerschnitt | 50 mm² | Für entsprechende Leitergröße |
| Bohrungs-Ø | 10 mm | Hinweis: 10 mm ist typisch für M10 (M12 benötigt größer) |
| Breite | 23 mm | Breite der Anschlusslasche |
| Innendurchmesser | 10 mm | Aufnahme für den Kabelleiter |
| Dicke/Stärke | 3,2 mm | Materialstärke |
| Länge 1 | 43 mm | Gesamtlänge |
| Länge 2 | 13 mm | Länge der Anschlusslasche |
| Länge 3 | 19 mm | Länge der Hülse/Rohr |
Anwendungshinweis
Da es sich um einen Rohrkabelschuh handelt (im Gegensatz zu einfachen Quetschkabelschuhen), ist dieses Bauteil für dauerhafte und sichere Verbindungen im Schaltschrankbau, der Fahrzeugtechnik oder im Maschinenbau geeignet, wo hohe Ströme oder mechanische Belastungen auftreten können. Zur Verarbeitung wird eine passende Sechskant- oder Dornpressung (Crimpzange für Rohrkabelschuhe) benötigt.
Details:
- Steckerausführung Ringverbinder
- Material Kupfer E-Cu EN 13600
- Oberfläche galvanisch verzinnt
- korrosionsbeständig
- Querschnitt [mm²] 50 mm²
- Bohrung-Ø [mm] 10 mm
- Gewindemaß M12
- Temperaturbereich bis [°C] 125 °C
- Breite [mm] 23mm
- Innendurchmesser [mm] 10 mm
- Länge 1 [mm] 43 mm
- Länge 2 [mm] 13mm
- Länge 3 [mm] 19 mm
- Dicke/Stärke [mm] 3,2 mm
- Keine SVHC Substanzen vorhanden!
| Anzahl im Set | 2 Stück / Paar |
| Breite | bis 50 mm |
| Hitzebeständigkeit | bis +130 °C |
| Kabelquerschnitt | 50 mm² |
| Kabelschuhe | Ringkabelschuh |
| Leitermaterial | Reines KupferVerzinntes Kupfer |
| Länge | bis 150 mm |
| Materialstärke | 3,2 mm |
| Montagebohrung | bis 10 mm |
| Querschnitt | 50 mm2 |
| Verbindungstechnik | Crimpen |
