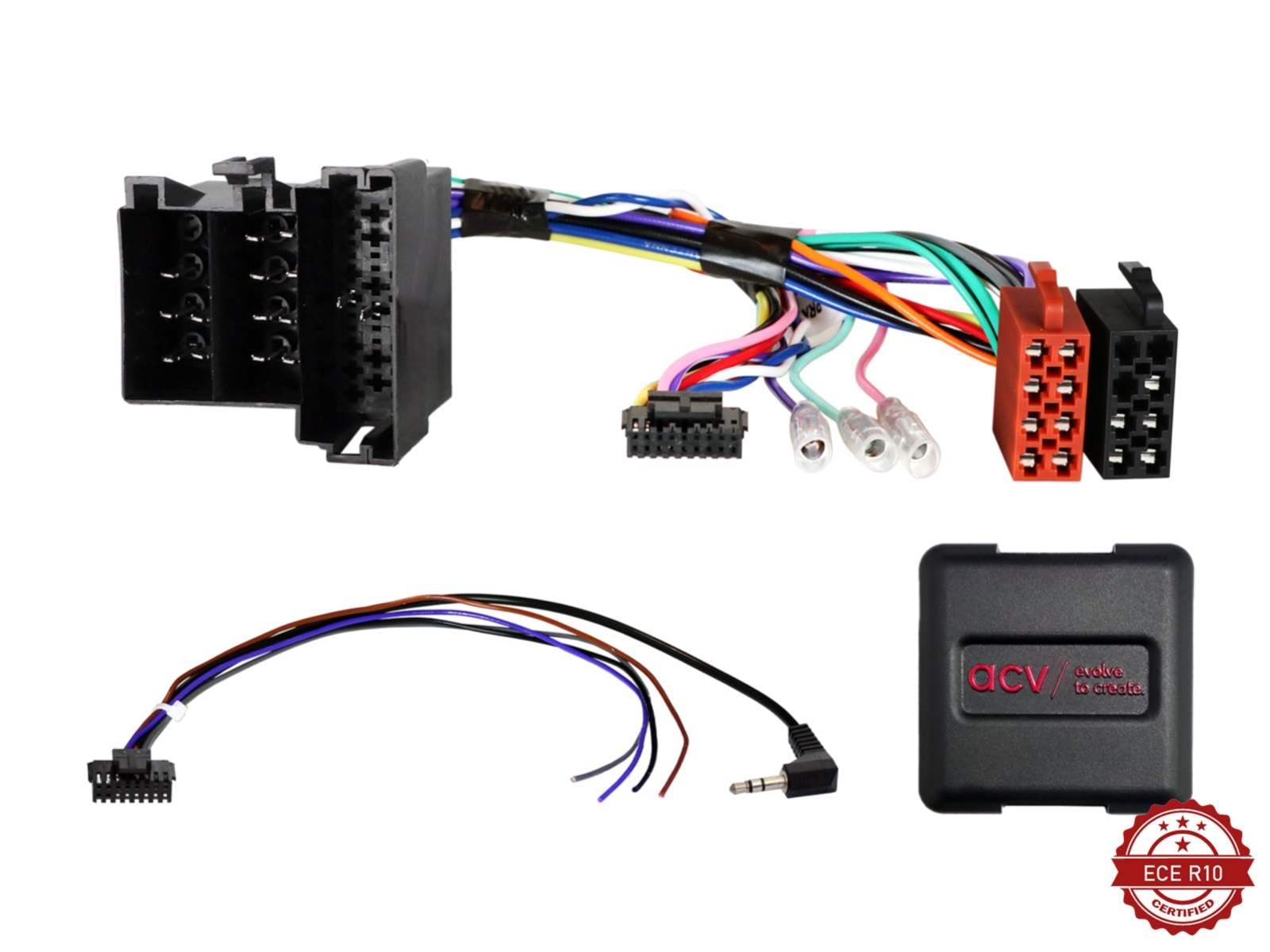

Lenkradfernbedienungsadapter Alfa Romeo / Citroen / Fiat / Peugeot

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
• Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
• Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• analog Lenkradfernbedienung
• CAN Bus
• Anschluss: ISO / Mini ISO Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge mit CAN Bus Strom ISO Stecker
• Fahrzeuge mit analoger Lenkradfernbedienung RC-A/GND/RC-B Mini-ISO Stecker C2 Pin 10/11/12
• Fahrzeuge mit Blue&Me > Modul muss verbaut bleiben
• Fahrzeuge ohne +12V Zündungsstrom Klemme 15

Fahrzeuge Alfa Romeo mit BOSE OEM Soundsystem:

• +12V Amp Verstärker Remote > Mini ISO Kammer C1 Pin 6
• *Aktivsystemadapter Alfa Romeo/Lancia ISO>ISO > Artikel: 13-1001-50
• *Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50

Fahrzeuge Citroen / Fiat / Peugeot:

• Fahrzeuge mit 6 Lenkradfernbedienungstasten / Funktionen
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Alfa Romeo

• 147 (973) 09/2007 - 04/2010
• GT (937) 02/2004 - 10/2010

Citroen

• Jumper (250) 10/2006 - 11/2011
• Relay (250) 2006 - 2011*

Fiat

• Ducato (ZAF 250) 06/2006 - 06/2011**

Peugeot

• Boxer (Y) 02/2007 - 07/2011**

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung

*Fahrzeuge mit Radiovorbereitung
**Fahrzeuge mit OEM Gerät
