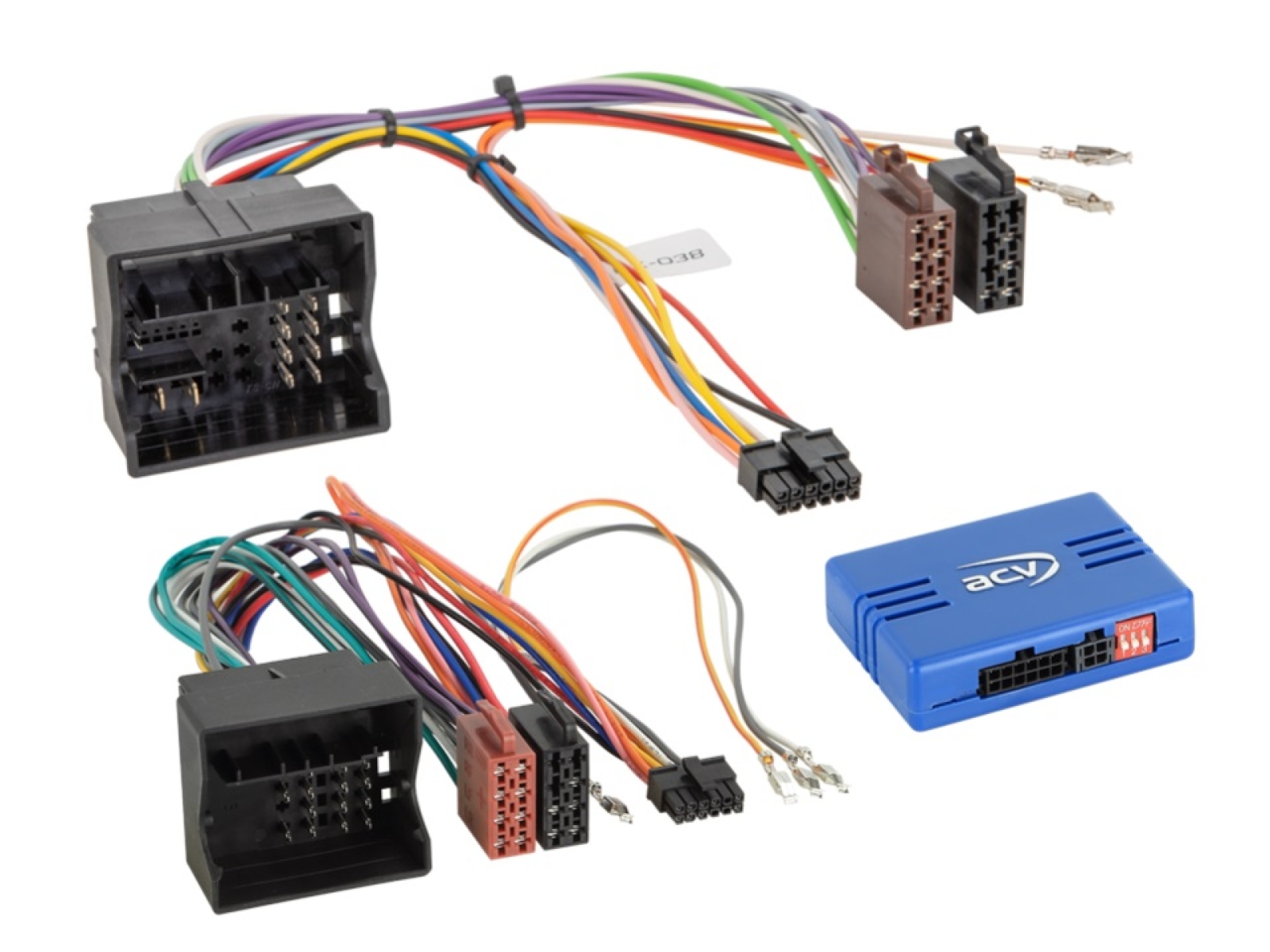

Lenkradfernbedienungsadapter Audi / MAN / Seat / Skoda / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VAG Stecker > Artikel: 42cx25
• Anschluss: 52 Pin VAG Quadlock Stecker > Artikel: 42cx38
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel > Artikel: 42arc100
• Dipschalterstellung für Nachrüstgerät prüfen
• CAN Bus Aktivierung OEM Soundsystem unterstützt

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

40Pin Quadlock:

• Fahrzeuge Audi ohne MMI System
• Fahrzeuge Audi /Seat Exeo mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
• Fahrzeuge Audi /Seat Exeo mit Bosch BNS 5.0 Monochrom OEM Navigation
• Fahrzeuge Audi /Seat Exeo mit RNS-E 16:9 OEM Navigation

Fahrzeuge Audi /Seat Exeo mit OEM Soundsystem:

• LFB Audi Fahrzeuge/Seat Exeo Quadlock Amp 2/4 Kanal Cinch > 42a-1321-002
• LFB Audi Fahrzeuge/Seat Exeo Quadlock Amp 2/4 Kanal Pro > 42a-1321-006
• Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz > Artikel: 13-1424-25
• Fahrzeuge Skoda mit Bolero / Stream OEM Gerät
• Fahrzeuge Skoda mit Amundson / Columbus OEM Navigation
• Fahrzeuge ohne Technisat OEM Gerät
• Fahrzeuge VW mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
• Fahrzeuge VW mit RNS315 / RNS510 OEM Navigation
• Fahrzeuge VW ohne RCD320 OEM Gerät mit ISO Steckern

Fahrzeuge VW mit DynAudio OEM Soundsystem:

• +12V Amp Remote Kammer D(A) Pin 11 grau mit OEM Gerät vor Anschluss durch Messen prüfen

Fahrzeuge VW Caravelle / Multivan / T5 Transporter / Touareg mit OEM Soundsystem:

• Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26

52 Pin Quadlock:

• Fahrzeuge MAN / Seat / Skoda / VW mit MIB-PQ Plattform
• Fahrzeuge Seat Mii (AA) / Skoda Citigo (iv) (AA) / VW UP! (AA) Armaturenbrettmonitor nicht unterstützt
• Fahrzeugeinstellungen nicht unterstützt
• E-Call nicht unterstützt

Fahrzeuge MAN / Seat / Skoda / VW mit E-Call:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Fahrzeuge MAN / Seat / Skoda / VW mit Rückfahrkamera:

• Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037

Für folgende Fahrzeuge geeignet 40Pin Quadlock:

Audi

• A1 (8X) 07/2010 - 04/2018*
• A3 (8P) 05/2003 - 04/2005***
• A3 (8P) 10/2004 - 04/2013***
• A4 B6 (8E) 11/2000 - 10/2005***
• A4 B7 (8E) 11/2004 - 02/2009***
• A5 (8T/8F) 06/2007 - 10/2011***
• A6 (C5/B4) 05/2001 - 03/2006***
• Q3 (8U) 10/2011 - 11/2014*
• Q3 (8U) 02/2015 - 06/2018***
• Q5 (8R) 09/2008 - 05/2012***
• Q5 (8R) 09/2012 - 01/2017***
• R8 (42) 04/2007 - 05/2015***
• TT (8J) 04/2006 - 04/2010***/*****
• TT (8J) 08/2010 - 03/2014***/*****

Seat

• Alhambra (7N) 10/2010 - 04/2015
• Altea (5P) 06/2004 - 03/2009
• Altea (5P) 04/2009 - 07/2015
• Exeo (3R) 03/2009 - 05/2013***
• Ibiza (6J) 06/2008 - 02/2012
• Ibiza (6J) 03/2012 - 06/2015
• Leon (1P) 09/2005 - 03/2009
• Leon (1P) 04-2009 - 11/2012
• Mii (AA) 12/2011 - 06/2019****
• Toledo (5P) 01/2005 - 10/2009
• Toledo (NH) 03/2013 - 05/2015

Skoda

• Citigo (AA) 06/2012 - 05/2017****
• Fabia (5J) 03/2007 - 04/2010
• Fabia (5J) 06/2010 - 06/2014
• Octavia (1Z) 06/2004 - 05/2009
• Octavia (1Z) 01/2009 - 03/2013
• Rapid (NH) 10/2012 - 04/2015
• Roomster (5J) 09/2006 - 04/2010
• Roomster (5J) 06/2010 - 02/2015
• Superb (3T) 07/2008 - 05/2013
• Superb (3T) 06/2013 - 05/2015
• Yeti (5L) 08/2009 - 10/2013

VW

• Amarok (2H) 07/2010 - 08/2016
• Beetle (16) 11/2011 - 06/2016
• Caddy III (2K) 10/2003 - 08/2010
• Caddy III (2K) 09/2010 - 04/2015
• Caddy IV (DU) 06/2015 - 09/2020******
• Caravelle (7H) 10/2004 - 09/2009**
• Caravelle (7H) 09/2009 - 05/2015**
• CC (3C/35) 06/2008 - 11/2011
• CC (3C/35) 02/2012 - 08/2016
• Eos (1F) 05/2006 - 10/2010
• Eos (1F) 10/2010 - 04/2015
• Fox (5Z) 04/2005 - 06/2011
• Golf V (1K) 11/2003 - 09/2008
• Golf V (1KM) 06/2007 - 10/2009
• Golf V Plus (1KP) 01/2005 - 02/2009
• Golf VI (1K) 11/2008 - 09/2012
• Golf VI (1KM) 11/2009 - 04/2013
• Golf VI (1K) 06/2011 - 07/2016
• Golf VI Plus (1KP) 03/2009 - 01/2014
• Jetta III (1K5/1KM) 09/2005 - 10/2010
• Jetta IV (162) 01/2011 - 08/2014
• Multivan (7H) 10/2004 - 09/2009**
• Multivan (7H) 09/2009 - 05/2015**
• Passat B6 (3C2) 11/2005 - 07/2010
• Passat B6 (3C5) 08/2005 - 07/2010
• Passat B7 (3C/362) 11/2010 - 10/2014
• Phaeton (3D) 05/2007 - 05/2010
• Polo IV (9N) 03/2005 - 03/2009
• Polo V (6R) 06/2009 - 01/2014
• Scirocco III (13) 08/2008 - 04/2014
• Sharan II (7N) 08/2010 - 04/2015
• T5 Transporter (7H) 08/2003 - 09/2009**
• T5 Transporter (7H) 09/2009 - 05/2015**
• T6 (7HC) 07/2015 - 08/2019******
• Tiguan I (5N) 10/2007 - 02/2011
• Tiguan I (5N) 06/2011 - 04/2016
• Touareg I (7L) 06/2003 - 11/2006**
• Touareg I (7L) 11/2006 - 02/2010**
• Touran (1T) 01/2003 - 09/2006
• Touran (1T) 11/2006 - 04/2010
• Touran (1T) 08/2010 - 04/2015
• UP! (AA) 12/2011 - 06/2016****

*Fahrzeuge mit Chorus OEM Gerät mit monochromen Display
**Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26
***Fahrzeuge mit 2-DIN OEM Gerät
***Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-25
****Fahrzeuge ohne OEM Soundsystem
*****OEM Soundsystem CAN Aktivierung
******Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB

Für folgende Fahrzeuge geeignet 52Pin Quadlock:

Audi

• A1 (8X) 07/2010 - 11/2014*
• A1 (8X) 11/2014 - 04/2018*
• A3 (8V) 02/2013 - 05/2016
• A3 (8V) 07/2016 - 03/2020
• Q3 (8U) 10/2011 - 11/2014*
• Q3 (8U) 02/2015 - 08/2018*

MAN

• TGE 04/2017 - 2024

Seat

• Alhambra (7N) 06/2015 - 01/2022
• Arona (KJ) 11/2017 -  06/2021
• Ateca (5FP) 08/2016 - 08/2020
• Ateca (5FP) 08/2020 - 2024
• Ibiza (6P) 07/2015 - 04/2017
• Ibiza (KJ) 07/2017 - 03/2021
• Mii (AA)  05/2015 - 04/2018
• Mii (AA) 01/2020 - 02/2021
• Leon (5F) 11/2012 - 12/2016
• Leon (5F) 11/2016 - 01/2020
• Toledo (NH) 03/2013 - 08/2018

Skoda

• Citigo (AA) 05/2017 - 06/2019***
• Citigo iv (AA) 01/2020 - 08/2021***
• Fabia III (5J) 11/2014 - 08/2018
• Fabia III (5J) 08/2018 -05/2021
• Karoq (NU) 11/2017 - 11/2021
• Kodiaq (NS) 03/2017 - 06/2021
• Octavia III (5E) 02/2013 - 12/2016
• Octavia III (5E) 01/2017 - 01/2020
• Rapid (NH) 04/2015 - 05/2017
• Rapid (NH) 05/2017 - 02/2019
• Superb (3V) 06/2015 - 06/2019
• Yeti (5L)  10/2013 - 07/2017

VW

• Amarok (2H) 09/2016 - 07/2020
• Arteon (3H) 11/2017 - 06/2020
• Beetle (16) 06/2016 - 03/2018
• Caddy IV (DU) 06/2015 - 09/2020
• Crafter II (SY/SZ) 03/2017 - 2024**
• Golf VII (AU) 11/2012 - 12/2016
• Golf VII (AU) 03/2017 - 05/2020
• Grand California (SY/SZ) 03/2019 - 2024
• Passat B8 10/2014 - 05/2019
• Polo V (6R) 04/2014 - 07/2017
• Polo VI (AW) 11/2017 - 05/2021
• Scirocco (13) 08/2014 - 10/2017
• Sharan II (7N) 07/2015 - 10/2021
• T6 (7HC) 07/2015 - 08/2019*****
• T6.1 (7HC) 11/2019 - 04/2024
• T-Roc (A1) 11/2017 - 10/2021
• Taigo (CS) 10/2021 - 2023
• Tiguan II (5N) 05/2016 - 05/2021
• Touran (5T) 09/2015 - 04/2024
• UP! (AA) 07/2016 - 12/2022****
• e-UP! (AA) 08/2016 - 08-2023****

*Fahrzeuge mit Concert OEM Gerät mit 1 SD Kartenschlitz mit Farbmonitor Armaturenbrett > Fahrzeugeinstellungen nicht unterstützt
*Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 42cx25
**Rückfahrsignal nur bei laufendem Motorem Motor
***Fahrzeuge mit LG Anatel L169SK2 OEM Gerät
****Fahrzeuge ohne OEM Soundsystem
*****Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrsignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• grau: Interface keine Funktion
• grau: 40 Pin Quadlock Pin 11 +12 Amp Remote DynAudio OEM Soundsystem
• Lenkradfernbedienung
• CAN Bus Aktivierung OEM Soundsystem unterstützt

Anschlusskabel für folgende Radiohersteller:

Anschusskabel universal im Lieferumfang:

• Multilead diverse Geräte > Artikel: 42arc100

Anschlusskabel spezial nicht durch das Anschlusskabel universal konfigurierbar:

• LFB Kabel 42a/42cx401 > Geräte mit LFB-Anlernfunktion > Artikel: 42arc001
• LFB Kabel 42a/42cx401 > Pioneer AVH/DMH/SPH 2022> Klinke > Artikel: 42arc1072
