Lenkradfernbedienungsadapter Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW

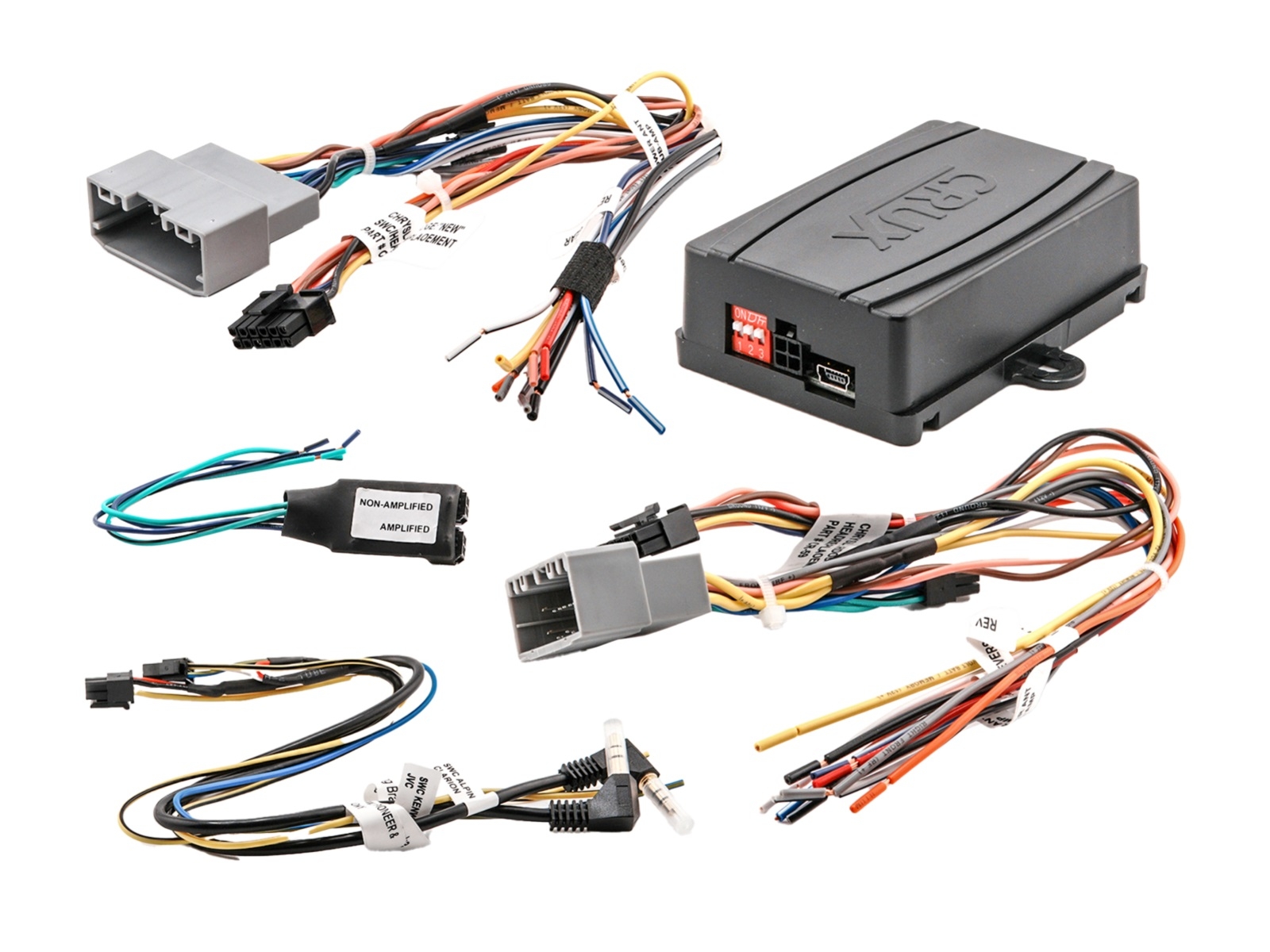

CRUX SWRCR-59

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
• Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
• Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 22 Pin Chrysler Stecker // 24 Pin Chrysler Stecker > lose Kabel
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA 1)
• blau/weiß: +12V geschaltet Amp Remote
• Fahrzeuge mit CAN Bus ohne +12V geschaltete Zündung (Klemme 15)
• Fahrzeuge mit/ohne OEM Soundsystem
• Fahrzeuge mit CAN Bus
• Fahrzeuge mit/ohne OEM Soundsystem
• Fahrzeuge ohne +12V geschaltete Zündung Klemme 15
• Fahrzeuge ohne Infinity OEM Soundsystem*/**
• Fahrzeuge ohne CAN Bus geschaltete Zündung Klemme 15**
• Fahrzeuge ohne Blind Spot Ausstattung
• Fahrassistenzsystem Totwinkelanzeige in den Außenspiegeln nicht unterstützt
• PDC nicht unterstützt
• Geschwindigkeitssignal nicht in allen Fahrzeugen unterstützt
• Fahrzeuge mit Schaltgetriebe Rückfahrsignal nicht unterstützt
• OEM Soundsystem Fader nicht unterstützt
• Audiowiedergabe Telefon/Navigation prüfen gegebenenfalls front/rear tauschen
• Lenkradfernbedienung XZent/Zenec Geräte 1 Kabelsteuerung nicht unterstützt

Zubehör Adapter Cynch > Lautsprecher:

• Verwendung in Fahrzeugen mit OEM Soundsystem bei Ein- oder Ausschaltgeräuschen in Verbindung mit einem High-Level Adapter (siehe BDA 2)

Zubehör optional:

• High-Level Adapter 2-Kanal galvanisch > Artikel 30.5000-02
• Radioadapter ISO Strom/Lautsprecher>lose Kabel 15cm > Artikel: 1432-02
• Rückfahrkamera Adapter Chrysler/Dodge/Jeep/Mitsubishi/VW > Artikel: 771031-1030

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

Chrysler

• 200 2011 - 2014
• 300 06/2004 - 12/2010
• 300C (LX) 06/2004 - 11/2007
• 300C (LX) 11/2007 - 12/2010
• 300M 01/2002 - 06/2004
• Aspen 2007 - 2009
• Concorde 2002 - 2004
• Pacifica 2004 - 2008
• PT Cruiser (PT) 10/2001 - 04/2006
• PT Cruiser (PT) 01/2006 - 06/2009
• Sebring (RJ) 03/2001 - 04/2003
• Sebring (RJ) 04/2003 - 07/2007
• Sebring (RJ) 05/2007 - 08/2010
• Town&Country 2008 - 2016
• Voyager (GK/GY/RG) 03/2001 - 05/2004
• Voyager (GK/GY/RG) 05/2004 - 03/2008
• Voyager (RT) 03/2008 - 12/2010

Doge

• Avenger (JS) 06/2007 - 06/2009
• Caliber (PK) 06/2006 - 12/2010
• Caravan 2002 - 2015
• Charger 2009 - 2012
• Challenger 2008 - 2014
• Dakota 2002 - 2011
• Durango 2003 - 2009
• Journey (JC) 06/2008 - 12/2010
• Magnum 2008 - 2009
• Nitro 2007 - 2011
• RAM 2002 - 2008
• RAM Dodge RAM 1500 2009 - 2011
• RAM 2500 2010 - 2012
• RAM 3500 2010 - 2012
• RAM chassis cab 2011
• RAM C/V Tradesman 2012 - 2015
• Stratus 2002 - 2006
• Viper (SR) 11/2003 - 04/2010

Jeep

• Commander (WH) 05/2008 - 11/2010
• Compass (PK) 11/2006 - 06/2010
• Compass (PK) 05/2011 - 12/2016
• Grand Cherokee (WJ) 10/2001 - 06/2005
• Grand Cherokee (WH) 06/2005 - 10/2007
• Grand Cherokee (WH) 10/2007 - 12/2010
• Grand Cherokee (WK) 12/2010 - 06/2013
• Liberty 2002 - 2012
• Patriot (PK) 2007 - 2017
• Wrangler (TJ) 01/2003 - 03/2007
• Wrangler (JK) 04/2007 - 02/2011
• Wrangler (JK) 02/2011 - 07/2018

Lancia

• Voyager (RT) 11/2011 - 08/2015

Mitsubishi

• Raider 2008 - 2009

VW

•  Routan 2009 - 2015

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal Fahrzeuge mit Automatikgetriebe
• rosa: Geschwindigkeitssignal nicht in allen Fahrzeugen unterstützt
• Lenkradfernbedienung
• OEM Soundsystem Faderfunktion nicht unterstützt

*Fahrzeuge 2002 - 2009 analog mit Infinity OEM Soundsystem nicht unterstützt
*Infinity OEM Verstärker Bypass > Lautsprecher neu verkabeln
**Lenkradfernbedienung LFB diverse US Fahrzeuge/Opel GT analog/CAN Bus > Artikel: 42-uni-usa
**ISO Adapterkabel Chrysler/Dodge/Jeep 22Pin > Artikel: 1031-02

Optional:

• Radioadapter ISO Strom/Lautsprecher>lose Kabel 15cm > Artikel: 1432-02
• Rückfahrkamera Adapter Chrysler/Dodge/Jeep/Mitsubishi/VW > Artikel: 771031-1030
