LFB Citroen/Peugeot 40Pin Quadlock Multilead PDC hinten

LFB Citroen/Peugeot 40Pin Quadlock Multilead PDC hinten

LFB Adapter für Citroen / Peugeot / Fiat / Opel / Toyota (40-Pin Quadlock) mit PDC-Unterstützung

Behalten Sie die volle Kontrolle: Lenkradfernbedienungsadapter für den Tausch Ihres Werksradios.

Dieser Adapter ermöglicht Ihnen den unkomplizierten Einbau eines Nachrüstradios (z.B. Alpine, Pioneer, Sony, Kenwood, JVC, etc.) in Ihr Fahrzeug, ohne auf den Komfort Ihrer vorhandenen Lenkradfernbedienung verzichten zu müssen. Er stellt sicher, dass wesentliche Fahrzeugfunktionen erhalten bleiben und die Kommunikation zwischen dem neuen Radio und der Fahrzeugelektronik reibungslos verläuft.

Besonderheit: Dieser Adapter unterstützt die akustische Wiedergabe der hinteren Einparkhilfe (PDC), die Fahrzeugeinstellungen (modellabhängig) und den OEM AUX-Eingang.

Hauptmerkmale

• Erhalt der Lenkradfernbedienung: Steuern Sie Ihr neues Radio bequem und sicher über die Tasten am Lenkrad.

• PDC-Unterstützung (Hinten): Das Signal der rückwärtigen Einparkhilfe wird beibehalten (akustische Wiedergabe).

• Plug & Play: Ausgestattet mit einem fahrzeugspezifischen 40-Pin Quadlock Stecker für eine einfache Installation.

• Multilead-Anschluss: Kompatibel mit den gängigsten Nachrüst-Markengeräten.

• Signal-Bereitstellung: Liest wichtige Signale aus dem CAN-Bus aus und stellt sie analog zur Verfügung.

Technische Daten & Signale

Der Adapter stellt folgende analoge Signale aus dem CAN-Bus bereit:

• Zündungsplus (Klemme 15): Rot

• Beleuchtung (Klemme 58): Orange

• Rückwärtsgang-Signal: Lila/Weiß

• Geschwindigkeitssignal (Speed Pulse): Rosa

• Handbremssignal (Masse): Grün

• Lautsprecher/Audio: OEM AUX wird auf Cinch (Rot/Weiß) adaptiert.

Wichtige Kompatibilitätshinweise

Bitte prüfen Sie vor dem Kauf unbedingt die Anschlüsse und das verbaute Originalradio.

Geeignet für Fahrzeuge mit folgenden Werksradios:

• Blaupunkt / Continental / Siemens VDO RD4: (Geräte mit Lautstärkedrehregler)

• Clarion MQ-RD6: (Geräte mit Monochrom-Display und Zentraldrehknopf)

NICHT geeignet für Fahrzeuge mit:

• Bosch OEM Geräten

• Continental RD45 (mit Lautstärkedrehregler) – Hierfür wird Artikel 42a-1041-008 benötigt.

• Magneti Marelli RT3 / RT6 / Harman Becker Navigation

• JBL OEM Soundsystem

• Peugeot CC Modelle (benötigen Artikel 42a-1041-008)

Fahrzeugkompatibilität

Citroën

• Berlingo (7) | 2008 – 2018

• C2 (J) | 2004 – 2009

• C3 (F/S) | 2005 – 2017

• C4 (L) | 2004 – 2010

• C5 (D) | 2004 – 2008

• C8 (E) | 2008 – 2014

• DS3 (S) | 2010 – 2014

• Jumpy (V) | 2007 – 2024*

• Spacetourer (V) | 2016 – 2024*

Fiat

• Scudo (ZAF 270) | 2007 – 2016

Opel

• Vivaro C (V) | 2019 – 2024*

• Zafira Life V (V) | 2019 – 2024*

Peugeot

• 207 (WC/W) | 2006 – 2015

• 208 (C) | 2012 – 2015

• 307 (3/Break/SW/CC) | 2005 – 2009

• 308 (4/GTI/SW/CC) | 2007 – 2015

• 407 (6/SW/Coupé) | 2004 – 2011

• 607 (9) | 2004 – 2009

• 807 (E) | 2002 – 2014

• 3008 (OU) | 2009 – 2013

• 5008 (O) | 2009 – 2013

• Bipper (A) | 2007 – 2015

• Expert (X) | 2007 – 2024**

• Partner (7) | 2008 – 2012

• RCZ (4J) | 2010 – 2015

• Traveller (V) | 2016 – 2024**

Toyota

• Proace (V) | 2013 – 2024*

• Proace Verso (V) | 2016 – 2024*

(Sternchen-Legende siehe unten)

Installationshinweise

Dippschalter: Die Schalter am Interface müssen passend zum Hersteller Ihres neuen Radios eingestellt werden (siehe beiliegende Bedienungsanleitung).

Eco-Mode: Bei Fahrzeugen mit Eco-Modus muss die 12V Stromversorgung (Dauerplus) direkt von der Batterie (Klemme 30, abgesichert) gezogen werden, um die Speicherfunktion des Radios zu gewährleisten.

Hecklautsprecher: Sollte Ihr Fahrzeug keine hinteren Lautsprecher haben, erfolgt die PDC-Wiedergabe über den Lautsprecherausgang "Rear". Hierfür müssen ggf. die Kabel für Front/Heck in den ISO-Steckern getauscht werden.

Vorab-Check: Bitte prüfen Sie vor der Endmontage alle Funktionen (Lenkradfernbedienung, Fahrzeugeinstellungen, Audio).

Legende zu Fahrzeugen: * Fahrzeuge mit PDC und Clarion MQ-RD6 OEM Gerät (Monochrom-Display). ** Fahrzeugeinstellungen werden bei diesen Modellen nicht unterstützt.

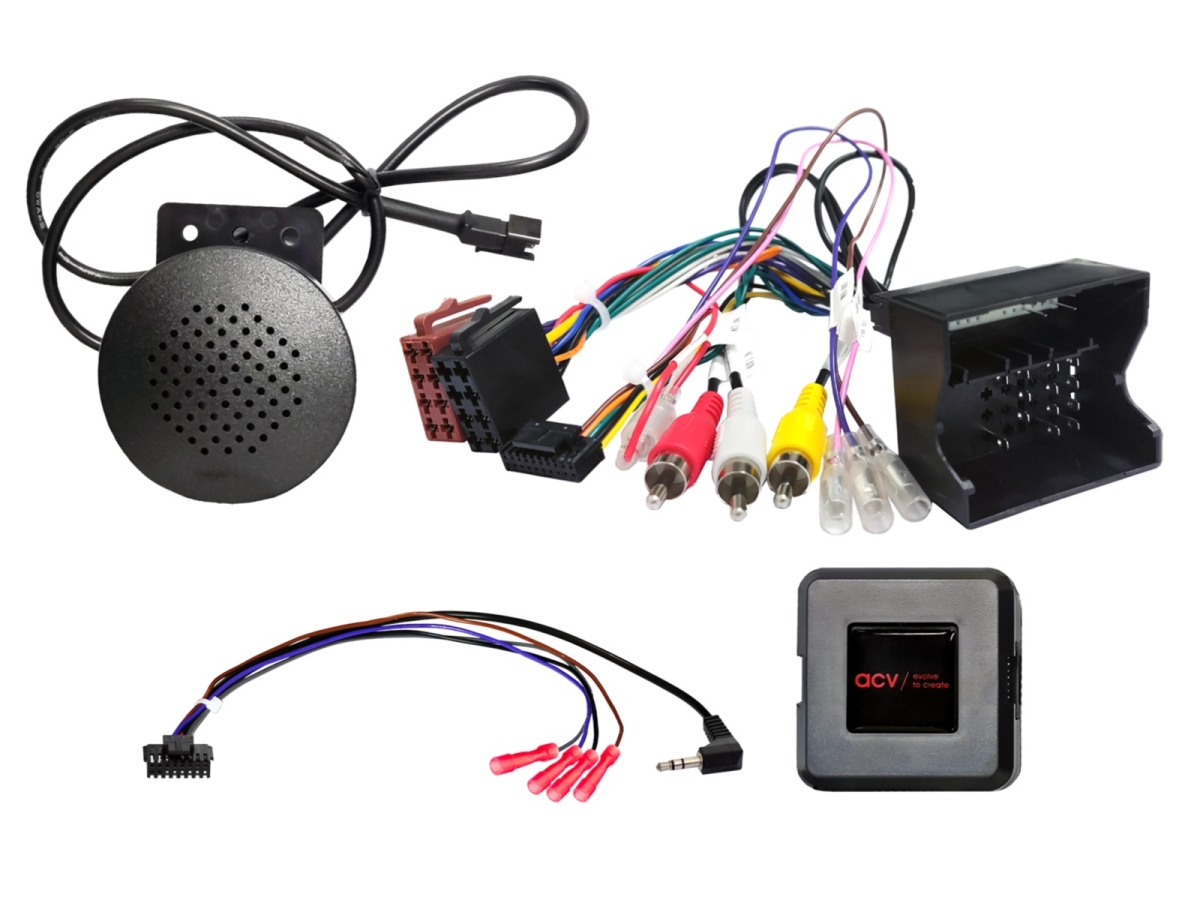

Lieferumfang:

• Lenkradfernbedienungsinterface

• Verbindungskabel (Quadlock auf ISO)

• Multilead-Anschlusskabel für das Nachrüstradio
