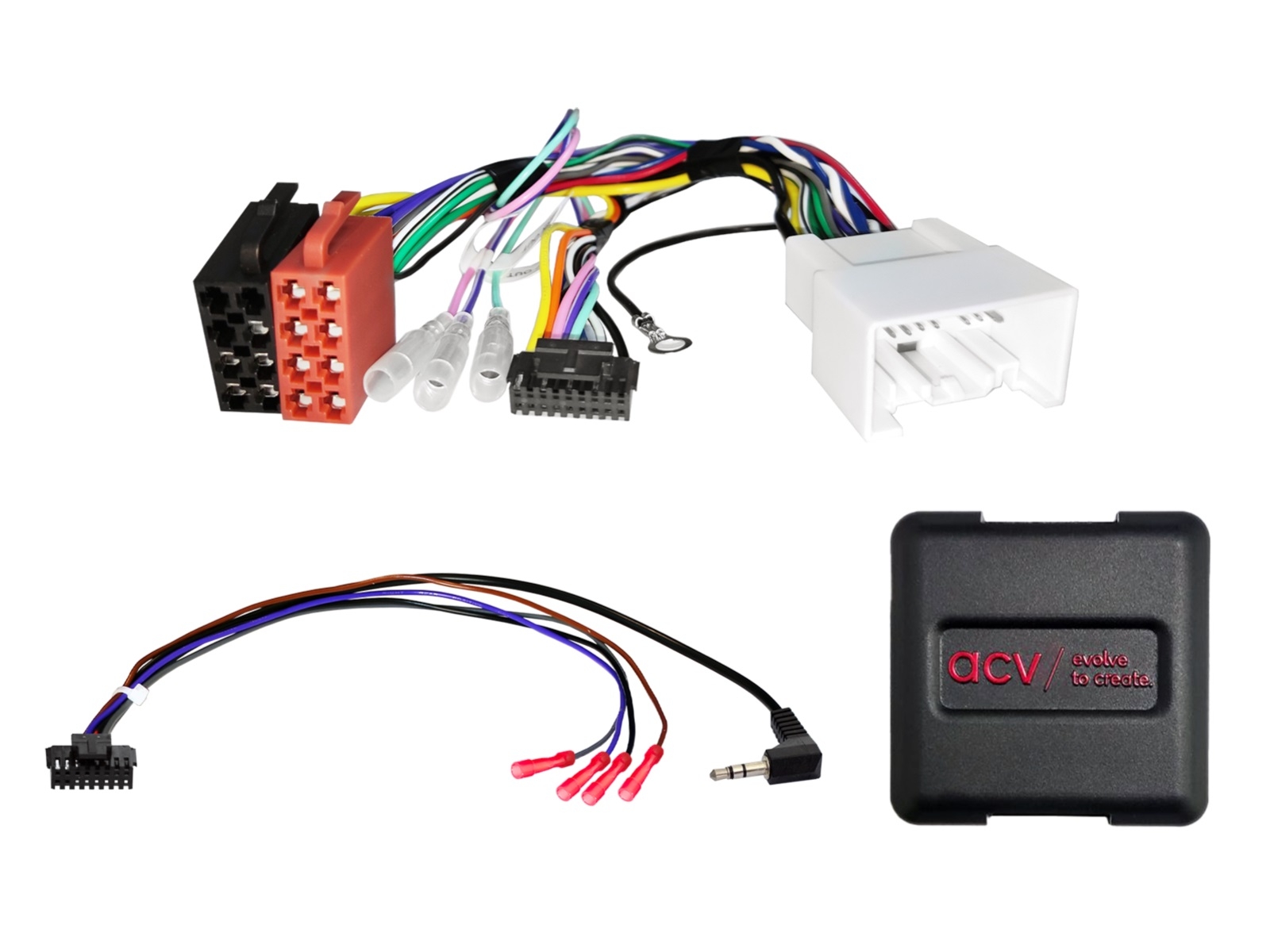

LFB Mitsubishi Outlander(CW0) 2012-2022 20Pin Multilead
Lenkradfernbedienungsadapter Mitsubishi
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
- CAN Bus
- Anschluss: 20 Pin Mitsubishi Stecker
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- Fahrzeuge ohne Rockford Fosgate OEM Soundsystem*
- schwarz: Masse Klemme 31
- Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Mitsubishi
- Outlander (CW0) 10/2012 - 03/2022
* Fahrzeuge mit Rockford Fosgate OEM Soundsystem > Artikel: 42xmt009
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückfahrsignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
- Lenkradfernbedienung
