Rückfahrkamera Ford Transit Connect/Courier 2023-2025

Rückfahrkamera Ford Transit Connect/Courier 2023-2025

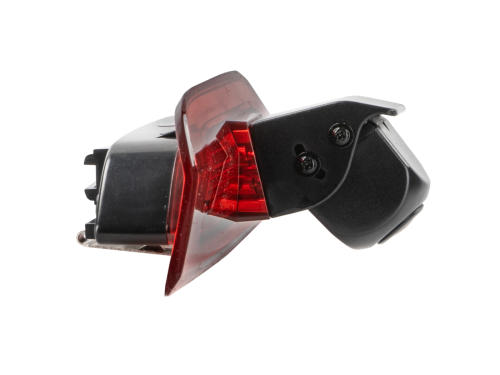

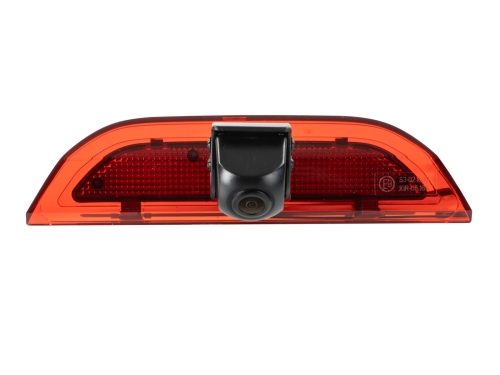

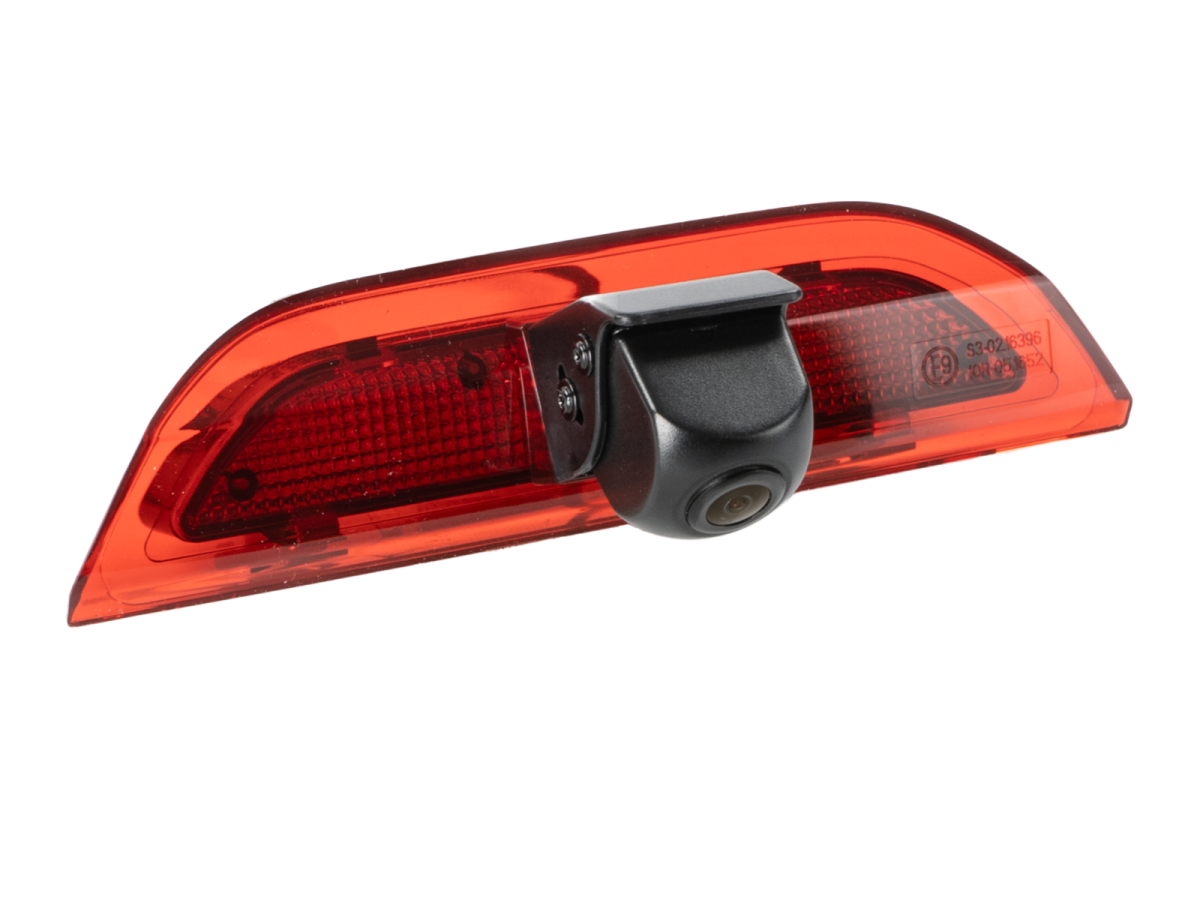

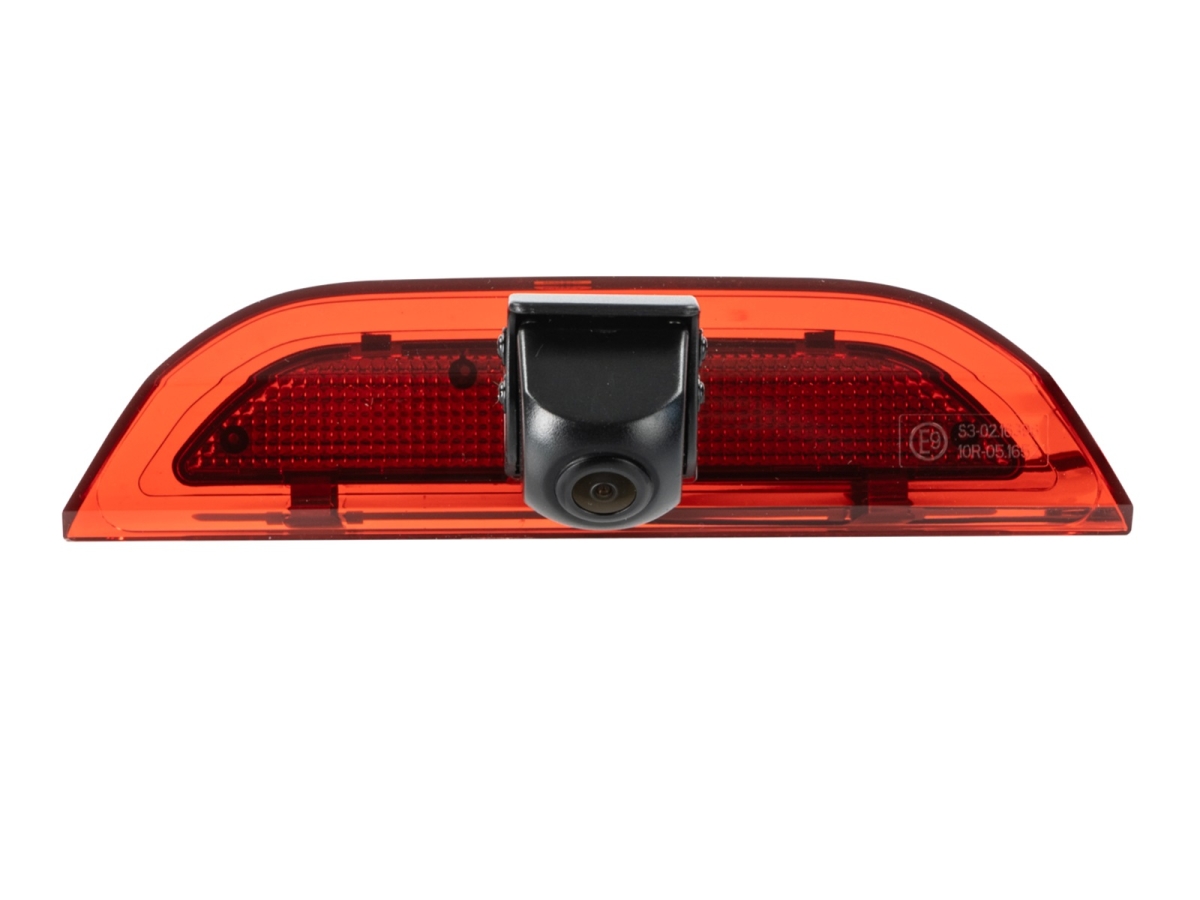

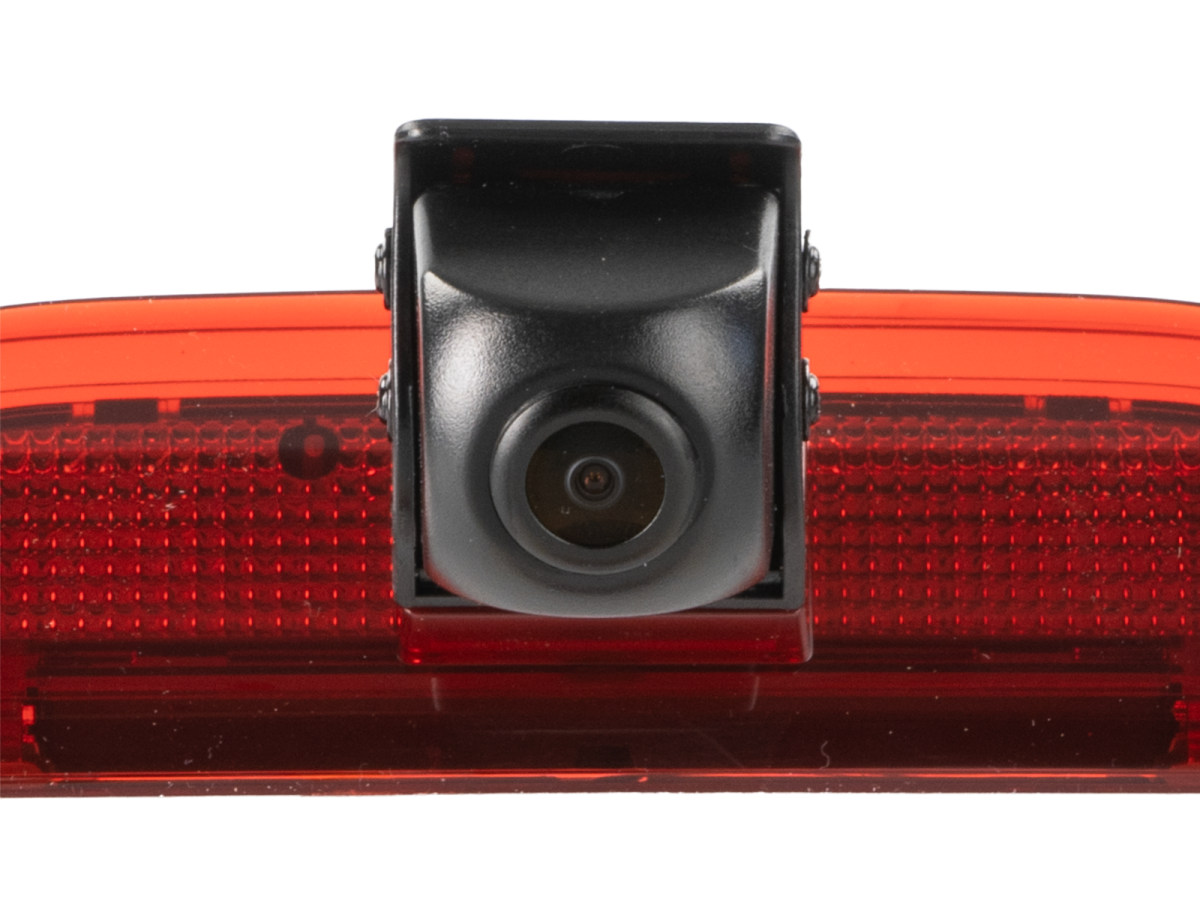

Spezifische Rückfahrkamera für die 3. Bremsleuchte (Ford Transit Connect / Courier ab 2023)

Diese fahrzeugspezifische Rückfahrkamera ermöglicht einen unkomplizierten und optisch perfekten Austausch der originalen (OEM) 3. Bremsleuchte bei den aktuellen Ford Transit Connect und Courier Modellen. Ausgestattet mit einem hochauflösenden Sensor, zuschaltbaren Orientierungslinien und einem flexibel verstellbaren Blickwinkel bietet dieses System maximale Sicherheit beim Rangieren. Dank der hochwertigen Verarbeitung ist die Kamera explizit für den dauerhaften Betrieb ausgelegt.

Fahrzeugkompatibilität

Das System ist passgenau für folgende Ford Modelle:

• Ford Transit Connect (SK): Baujahr 05/2024 - 2025

• Ford Transit Courier (N3P): Baujahr 10/2023 - 2025

• Ford E-Transit Courier (N3P): Baujahr 03/2025 - 2025

Hauptmerkmale & Wichtige Hinweise

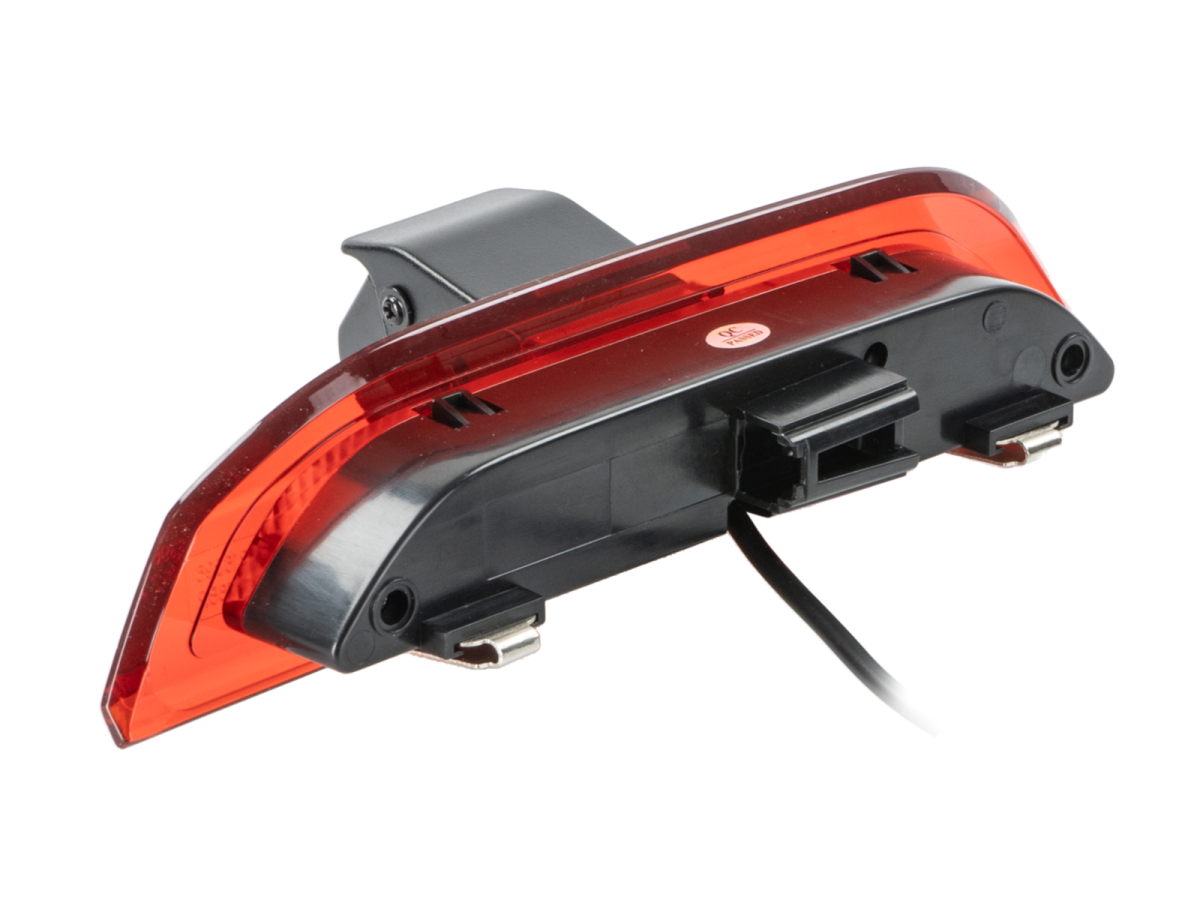

• OEM-Integration: Ersetzt exakt das originale Gehäuse der dritten Bremsleuchte, wodurch die Fahrzeugoptik vollständig erhalten bleibt.

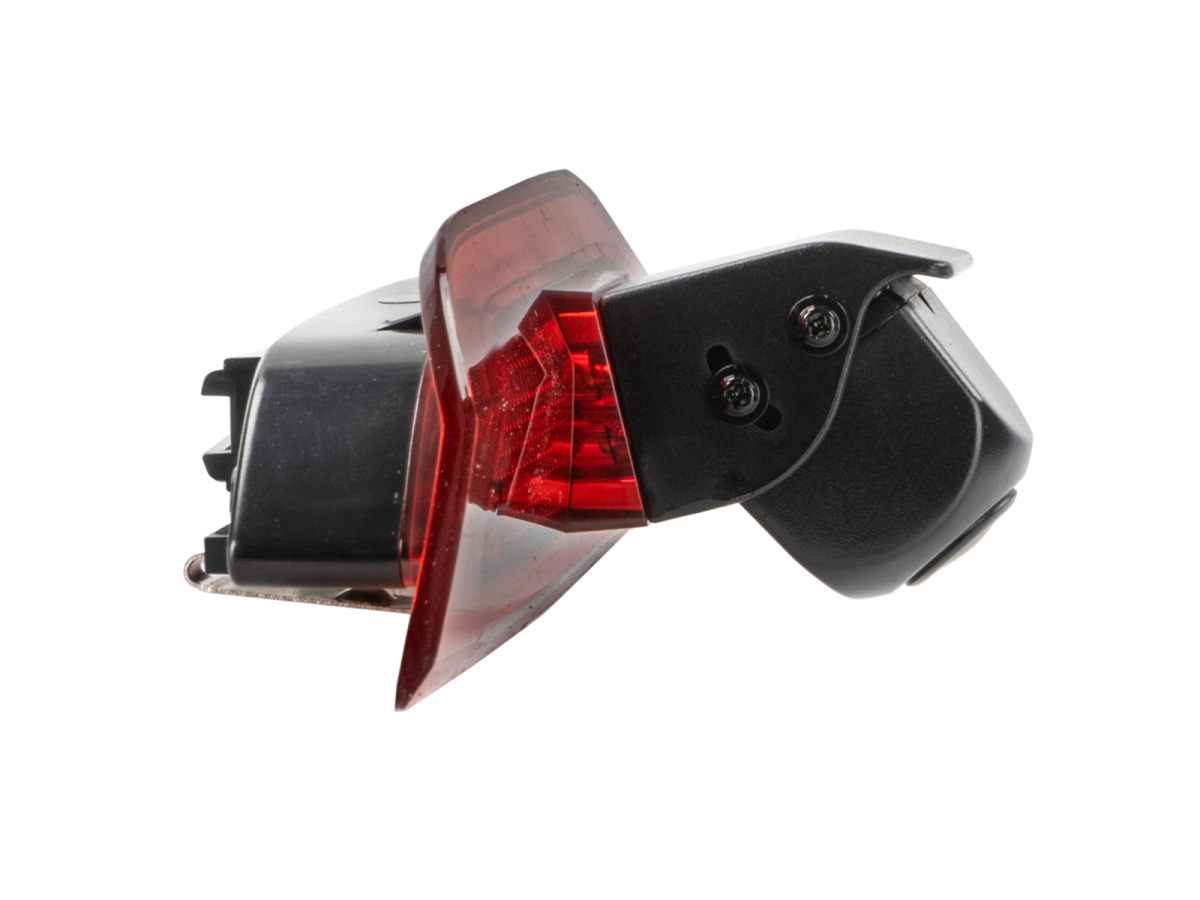

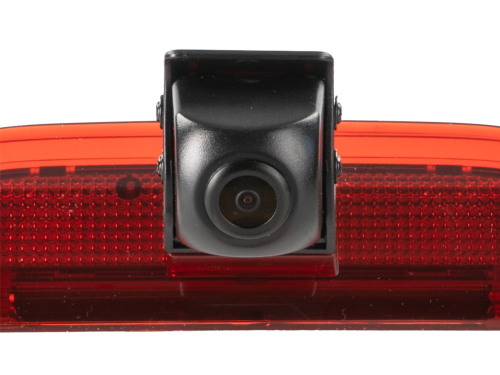

• Flexible Ausrichtung: Der Blickwinkel des Kameramoduls lässt sich mechanisch verstellen, um den Erfassungsbereich optimal anzupassen.

• Zuschaltbare Orientierungslinien: Hilfslinien zur besseren Abstandseinschätzung können über einen weißen Jumper am Kabel aktiviert oder deaktiviert werden.

• Dauerbetriebsfähig: Alle acv Kameras sind für den Dauerbetrieb konzipiert.

• Vorab-Test: Bitte prüfen Sie vor der endgültigen Installation zwingend den Blickwinkel und die Kameraausrichtung am Verbauort mithilfe eines Testmonitors.

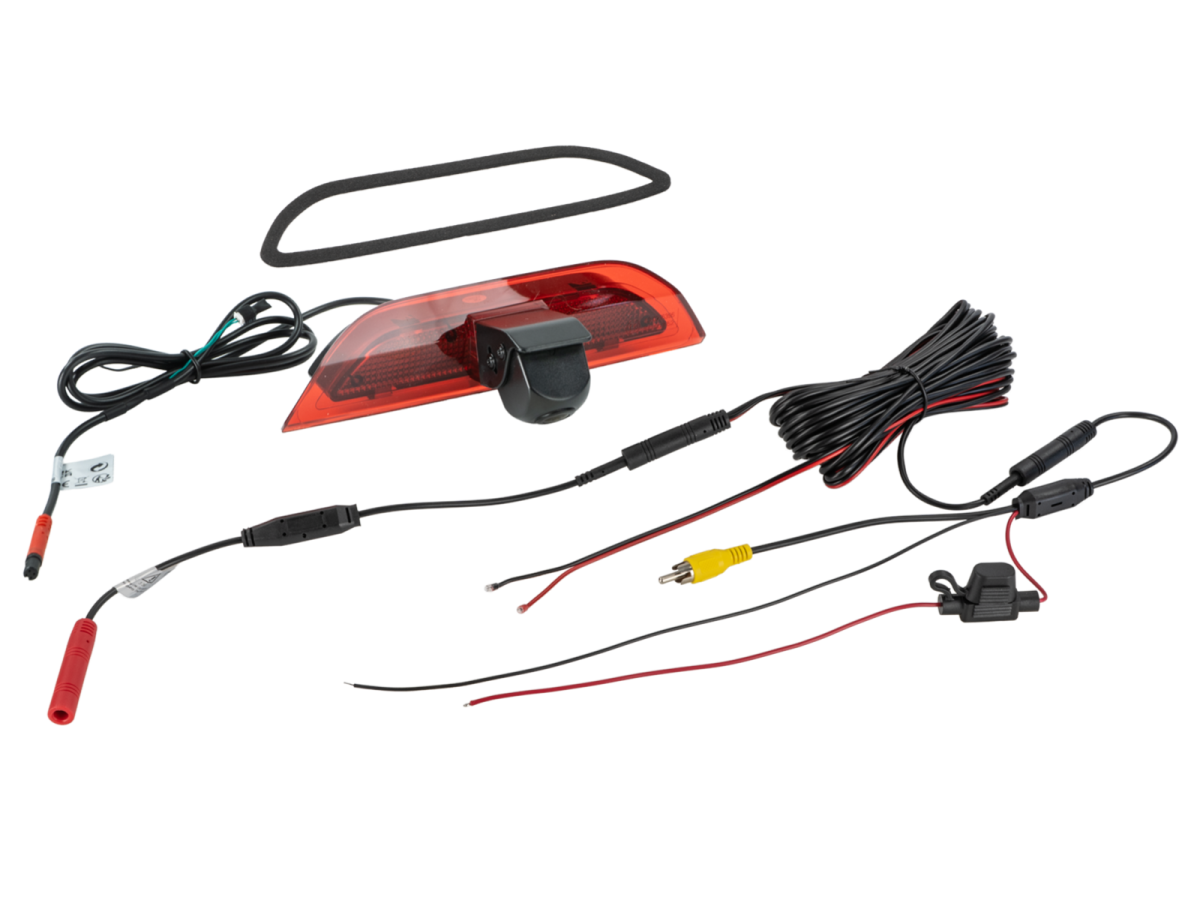

Installation & Anschluss

ACHTUNG Wichtiger Hinweis zur Spannung: Die Kamera arbeitet intern mit +3V, die allgemeine System-Versorgungsspannung beträgt +12V / +24V. Ein direkter Anschluss ohne den im Lieferumfang enthaltenen +3V Spannungswandler beschädigt die Kamera unwiderruflich!

• Stromanschluss: Das rote Kabel wird an +12V (geschaltet, laststabil und abgesichert) angeschlossen. Das schwarze Kabel wird direkt mit der Karosseriemasse (GND) verbunden.

• Videoanschluss: Gelber Cinch-Stecker (m) für die Videoübertragung.

• Kabel an der Kamera (3,3 Meter +/-): Ausgestattet mit einem 4-Pin acv-Systemstecker (m, 5,2 mm Durchmesser) und dem weißen Jumper.

• Spannungswandler (+3V): Ausgestattet mit einem 4-Pin acv-Systemstecker (f, 10 mm) auf der einen Seite und einem 4-Pin acv-Systemstecker (m, 5,2 mm) auf der anderen Seite.

• Verlängerung (10 Meter +/-): Beinhaltet 4-Pin acv-Systemstecker (f, 10 mm / m, 5,2 mm). Integriert sind eine 3 Meter (+/-) durchverkabelte rote Stromleitung für den Anschluss an die Kamera und das Rückfahrlicht zum Monitor sowie eine 3 Meter (+/-) durchverkabelte schwarze Masseleitung für den direkten Karosseriemasseanschluss an Kamera und Monitor.

• Anschlussadapterkabel (20 cm +/-): Verfügt über einen 4-Pin acv-Systemstecker (f, 10 mm) und teilt sich auf in ein rotes Kabel (Versorgungsspannung), ein schwarzes Kabel (Masse/GND) sowie einen gelben Cinch-Stecker (m) für Video.

Technische Daten

• Aufbau / Material: Kunststoff

• Farbe: schwarz / rot

• Extras: Orientierungslinien (über Jumper schaltbar) und verstellbarer Blickwinkel

• Sensor Typ: 1/3 Zoll CMOS

• Bildsystem: NTSC Farbe

• Effektive Pixel: 976 x 592

• Linse: 2,6 mm

• Minimale Lichtempfindlichkeit: 0,1 Lux

• Auflösung: 600 TV lines

• Blickwinkel: horizontal 115 Grad, vertikal 75 Grad (+ 5 Grad)

• Staub- und Wasserschutz: Schutzklasse IP67

• Anschluss: 4 Pin acv-Systemstecker (5,2 mm Durchmesser)

• Betriebsspannung: +12V Gleichspannung

• Versorgungsspannung (Kamera intern): +3V Gleichspannung

• Stromaufnahme: 100 mA

• Betriebstemperaturbereich: -20 bis +70 Grad Celsius

• Aufbewahrungstemperatur: -40 bis +80 Grad Celsius

• Abmessungen: Entspricht exakt der OEM Bremsleuchte

Installations- und Optionales Zubehör

Installationszubehör:

• Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V / 1,5A max (Artikel: 40-AD-REMOTE)

• Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal (Artikel: 771000-6100)

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5 Meter (Artikel: 771000-6305)

• Kamerakabel Verlängerung für acv Kamera 10 Meter (Artikel: 771000-6310)

• Kamerakabel Verlängerung für acv Kamera 15 Meter (Artikel: 771000-6315)
