Rückfahrkamera/Monitor Kit1 Mercedes Citan/Renault Kangoo

Rückfahrkamera/Monitor Kit1 Mercedes Citan/Renault Kangoo

Rückfahrkamera Spiegelmonitor Kit 1 Mercedes / Renault

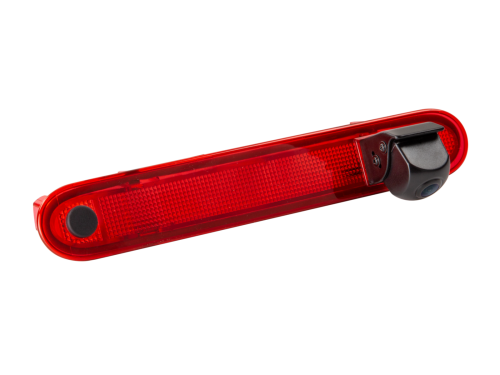

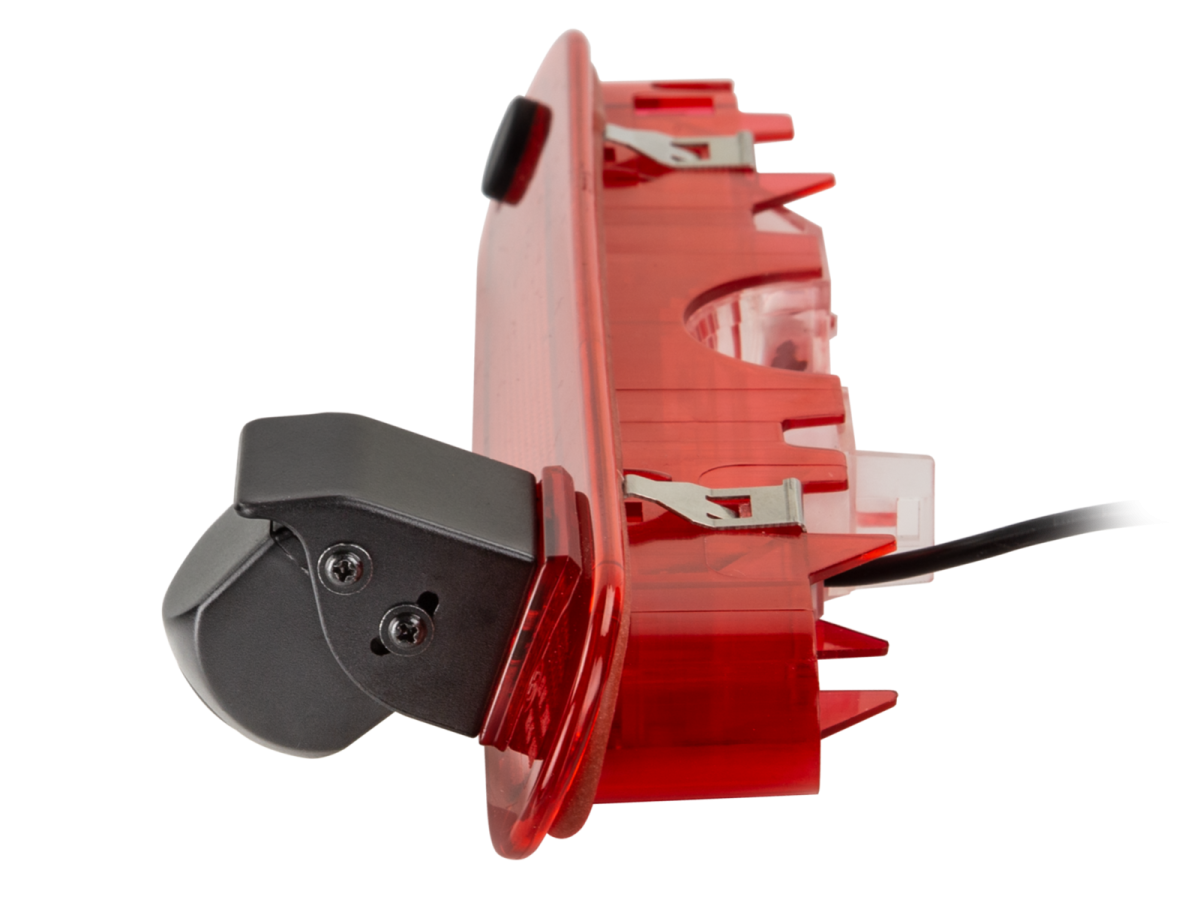

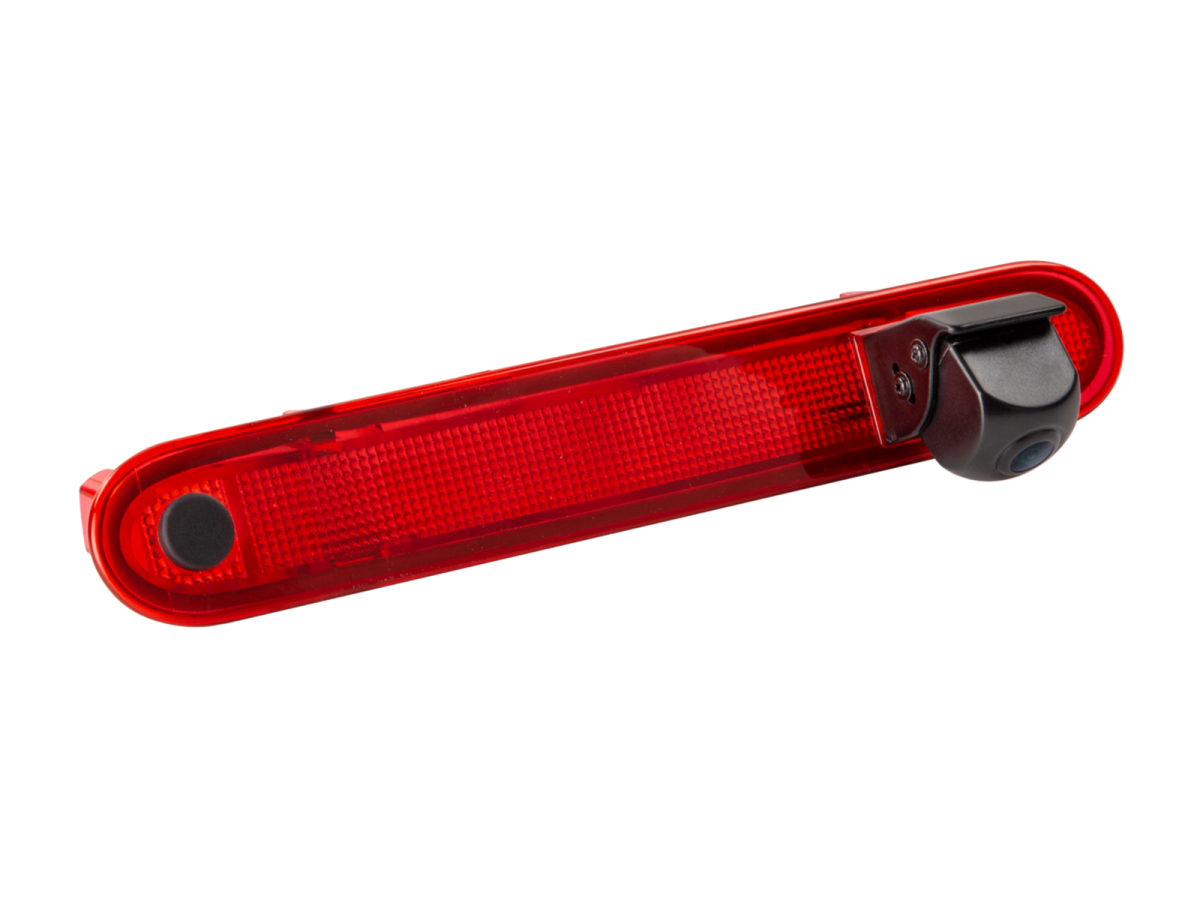

Kamera zum Austausch der OEM 3. Bremsleuchtenstreuscheibe:

• Orientierungslinien  / verstellbarer Blickwinkel

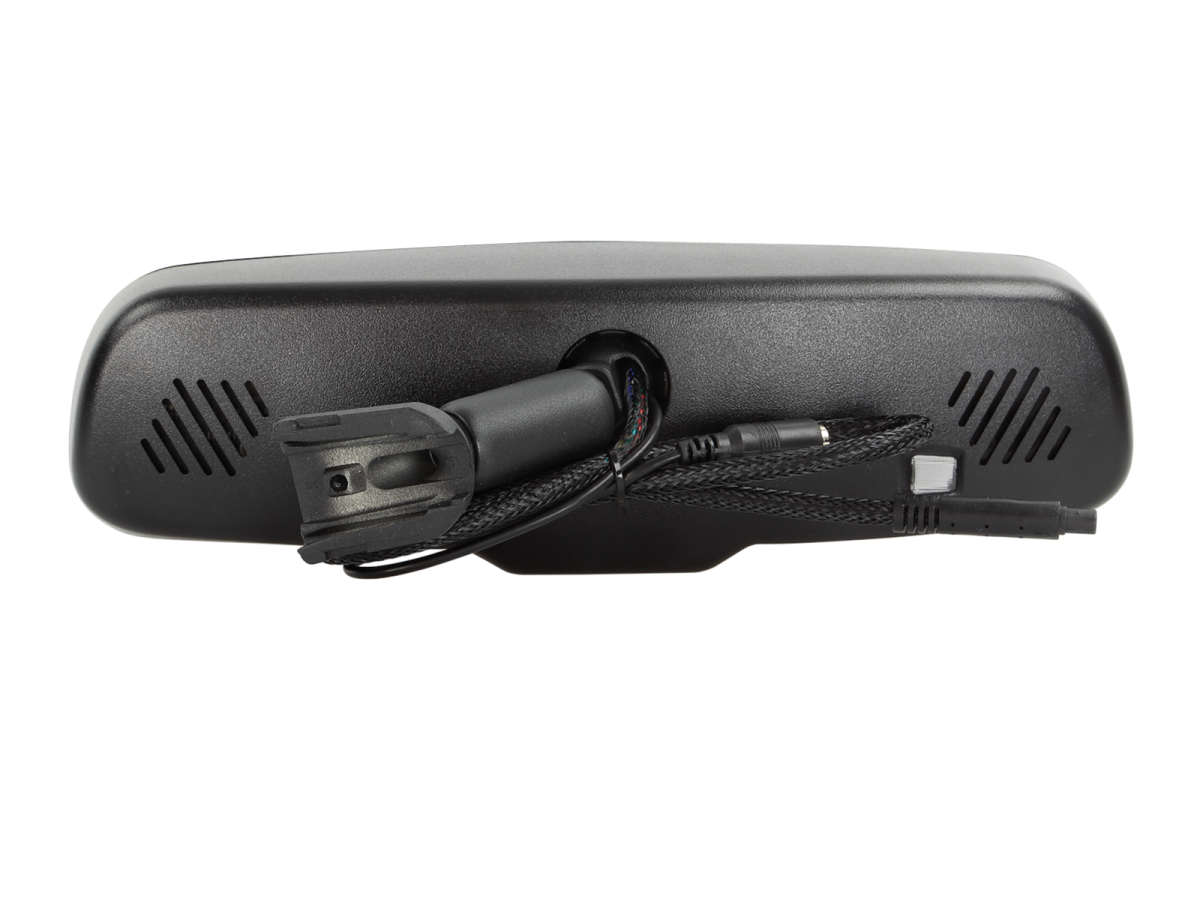

Spiegel zum Austausch des OEM Innenspiegels:

• Spiegelmonitor 4.3" im OEM Design / 2 Video Eingänge / extrem helles Display

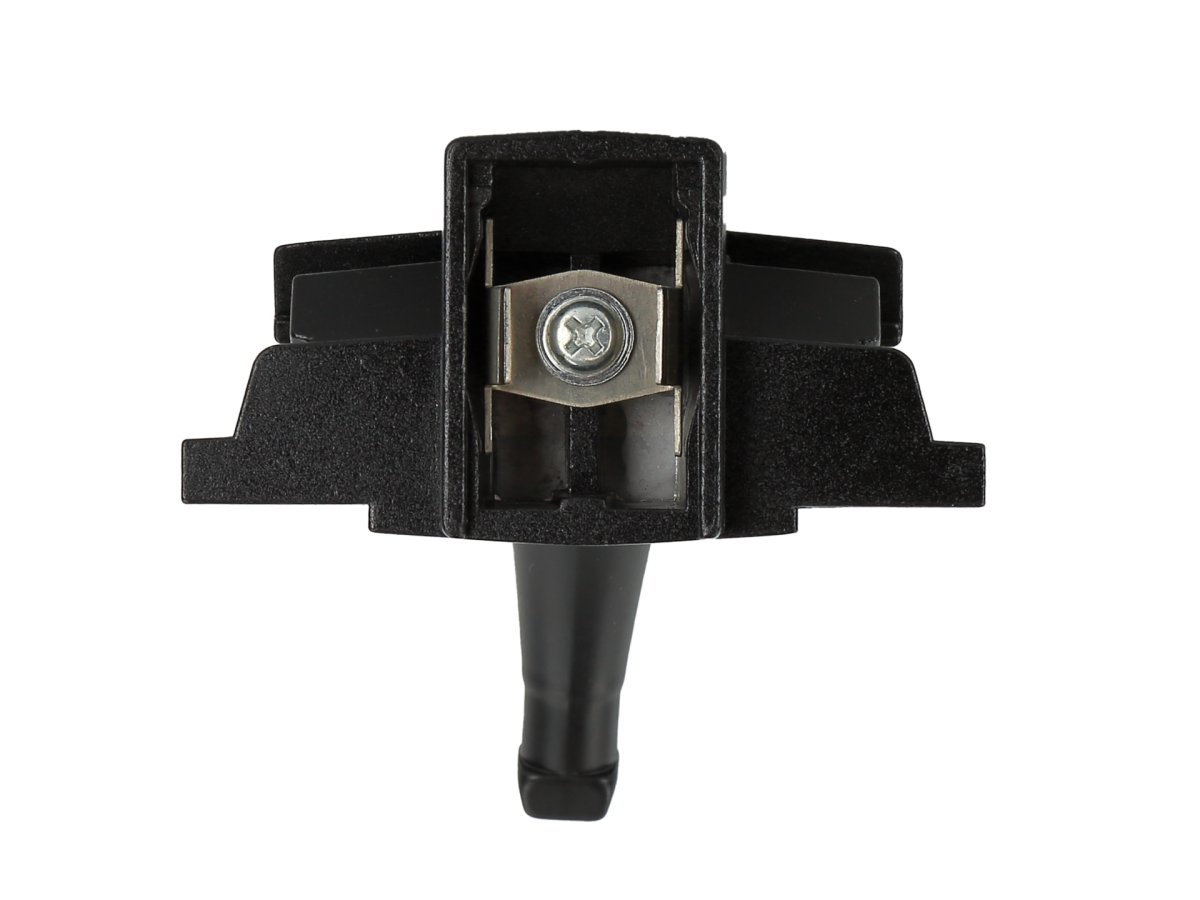

• Fahrzeugspezifischer Halter Spiegelmonitor Mercedes/Renault

Hinweis:

• acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +3V
• Kameraversorgungsspannung: +12V / +24V
• Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
• Fahrzeuge mit Heckklappe
• Fahrzeuge mit Hecktüren

Anschluss:

• rot : +12V / +24V geschaltet laststabil abgesichert
• schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video

Jumper:

• grün: Orientierungslinien aktivieren/deaktivieren

Für folgende Fahrzeuge geeignet:

Mercedes

• Mercedes Citan (W415) 01/2012 - 08/2021

Renault

• Renault Kangoo (W) 03/2013 - 12/2020
• Renault Kangoo Rapid (W) 03/2013 - 05/2021
• Renault Kangoo Z.E. (W) 05/2013 - 05/2021

Produktmerkmale Kamera:

• Aufbau: Kunststoff mit Metallhalter
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper  / verstellbarer Blickwinkel
• Sensor Typ: 1/4" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 720 x 576
• Linse: 1,9mm / F 2.0
• Auflösung: 420 TV lines
• Linsenwinkel: diagonal 140°
• Blickwinkel: horizontal 115° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 60mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: OEM Bremslicht
• Anschlusskabel an der Kamera 1m +/-:
• 4 Pin acv-Systemstecker(m) Ø5,2mm
• 1 Jumper
• Spannungswandler +3V:
• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 6,5m +/-:
• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Produktmerkmale Monitor:

• Aufbau: Kunststoff mit Metallhalter
• Farbe: schwarz

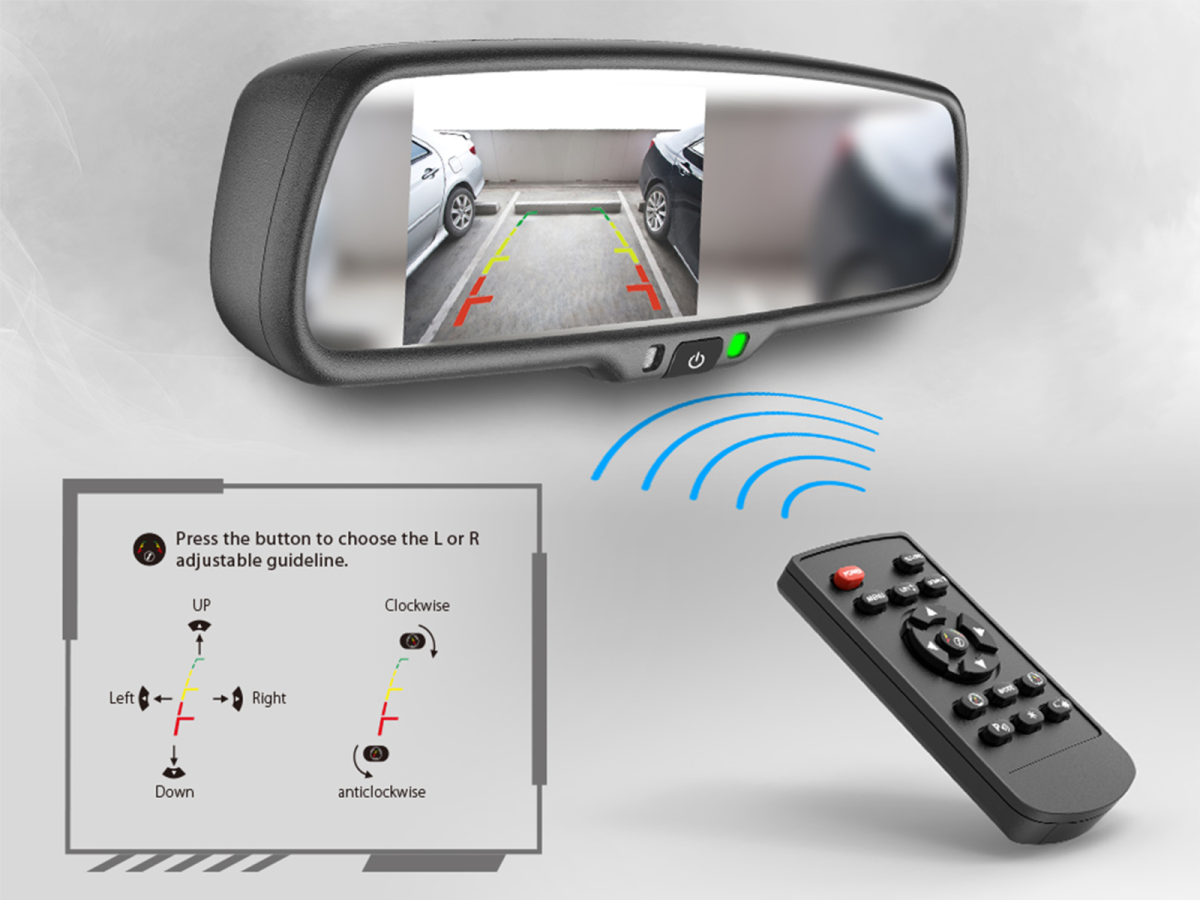

• Extras: Extrem hell / automatische Helligkeitsregelung für Monitor / automatische Einschaltung über Trigger-Funktion / Fernbedienung / Führungslinien deaktivierbar und einstellbar
• Eingänge: 2 Video (Video/Rückfahrkamera)
• Auflösung: 480 x 272
• Bildformat: 16:9
• Helligkeit: 2000-2600 Lux
• Video System: PAL/NTSC (automatische Erkennung)
• Versorgungsspannung: 12Volt Gleichspannung
• Stromaufnahme: max. 400mA
• Betriebstemperaturbereich: -20°C bis +75°C
• Aufbewahrungstemperatur: -40°C bis +85°C
• Abmessungen: L / B / H / 270mm / 85mm / 50mm (ohne Halter)

Installationszubehör:

• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

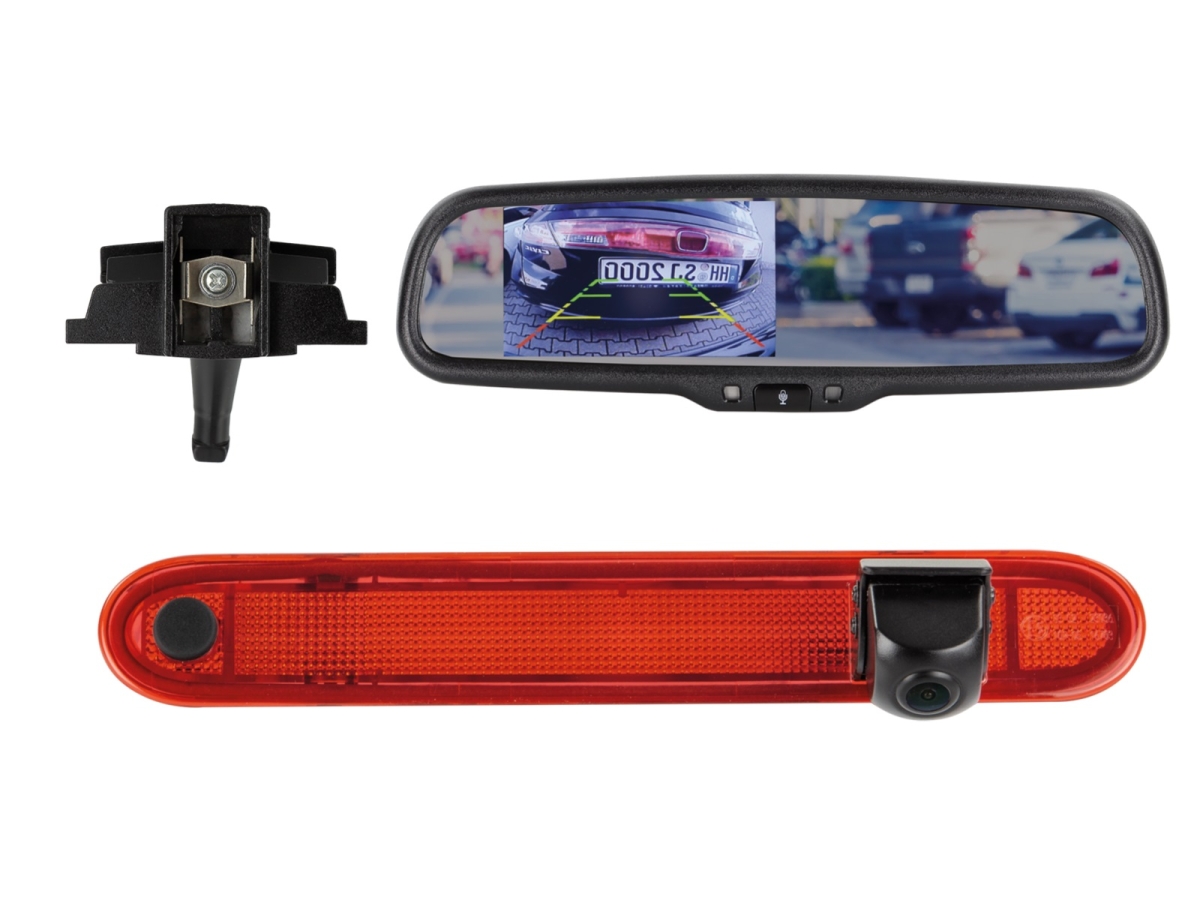

Lieferumfang Kit:

• Rückfahrkamera Mercedes Citan/Renault Kangoo: 771190-9001
• Spiegelmonitor 4.3" 2 Video Eingänge/extrem hell: 771000-6510
• Fahrzeugspezifischer Halter Spiegelmonitor Mercedes/Renault: 771000-6952
