Rückfahrkamera VW T5/T6 2003-2019 mit Hecktüren

Rückfahrkamera VW T5/T6 2003-2019 mit Hecktüren

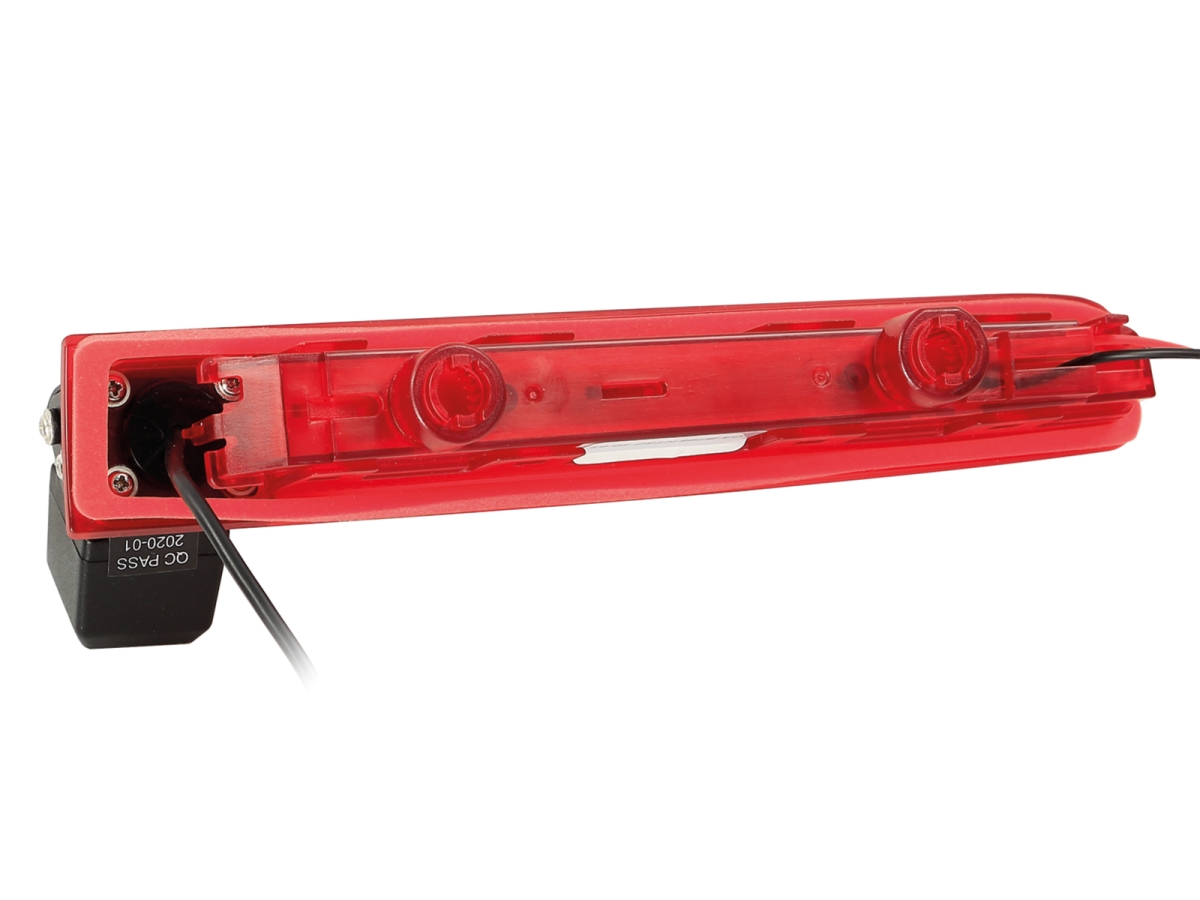

Rückfahrkamera in der 3. Bremsleuchte für VW T5, T6 und T6.1 mit Hecktüren (Transporter, Caravelle, Multivan)

Diese Rückfahrkamera von acv ersetzt die 3. Bremsleuchte am VW T5 in den Varianten Transporter, Caravelle und Multivan sowie am VW T6 und T6.1, jeweils mit Hecktüren. Die Abmessungen entsprechen der OEM-Bremsleuchte. Orientierungslinien und ein verstellbarer Blickwinkel gehören zur Ausstattung. acv-Kameras sind für den Dauerbetrieb geeignet.

Installation mit OEM-Teilen

Die Kamera wird mit dem OEM-Leuchtmittel und der OEM-Schraubenaufnahme (weißer Schraubeinsatz und Feder) installiert. Beim VW T6.1 ist sie nur für Fahrzeuge geeignet, bei denen die Leuchtmittel nicht mit dem OEM-Bremslicht verklebt sind. Vor dem Einbau sollten Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor geprüft werden.

Bild und Sichtfeld

Ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse (1,9 mm, F 2.0) hat einen diagonalen Linsenwinkel von 160° + 5° und erfasst horizontal 115° sowie vertikal 75° + 5°. Der Blickwinkel ist verstellbar.

Orientierungslinien per Jumper

Die Orientierungslinien werden über den grünen Jumper am Kamerakabel aktiviert oder deaktiviert.

Gehäuse und Schutzart

Das Kunststoffgehäuse in Schwarz / Rot ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.

Fahrzeugkompatibilität

*Nur für Fahrzeuge, bei denen die Leuchtmittel nicht mit dem OEM-Bremslicht verklebt sind.

Technische Daten

• Montage: Austausch der 3. Bremsleuchte
• Installation: mit OEM-Leuchtmittel und OEM-Schraubenaufnahme (weißer Schraubeinsatz und Feder)
• Gehäuse: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien (über Jumper), verstellbarer Blickwinkel
• Sensor: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Linsenwinkel: 160° + 5° diagonal
• Blickwinkel: horizontal 115°, vertikal 75° + 5°
• Schutzart: IP68
• Anschluss: 4-Pin-acv-Systemstecker (m), Ø 5,2 mm
• Betriebsspannung: +12 V Gleichspannung
• Versorgungsspannung: +12 V
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 80 °C
• Abmessungen: entsprechend OEM-Bremsleuchte

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Karosseriemasse direkt / GND
• Cinch (m) gelb: Video
• Jumper grün: Orientierungslinien aktivieren / deaktivieren

Kabel und Adapter

• Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-Systemstecker (m), 1 Jumper
• Adapterkabel: 4-Pin-Systemstecker (f) / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm
• Verlängerung, ca. 6,5 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
• Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)

Optionales Zubehör

• Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
• Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
• Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
