SONY AHD Kamera + 7 Zoll AHD Monitor

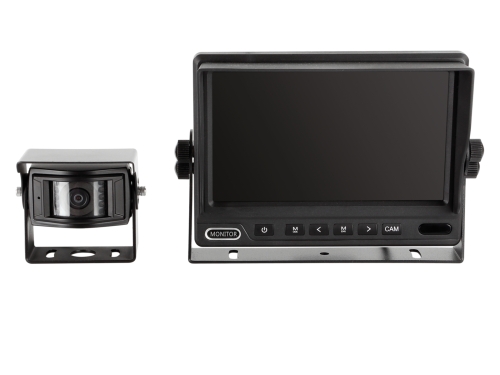

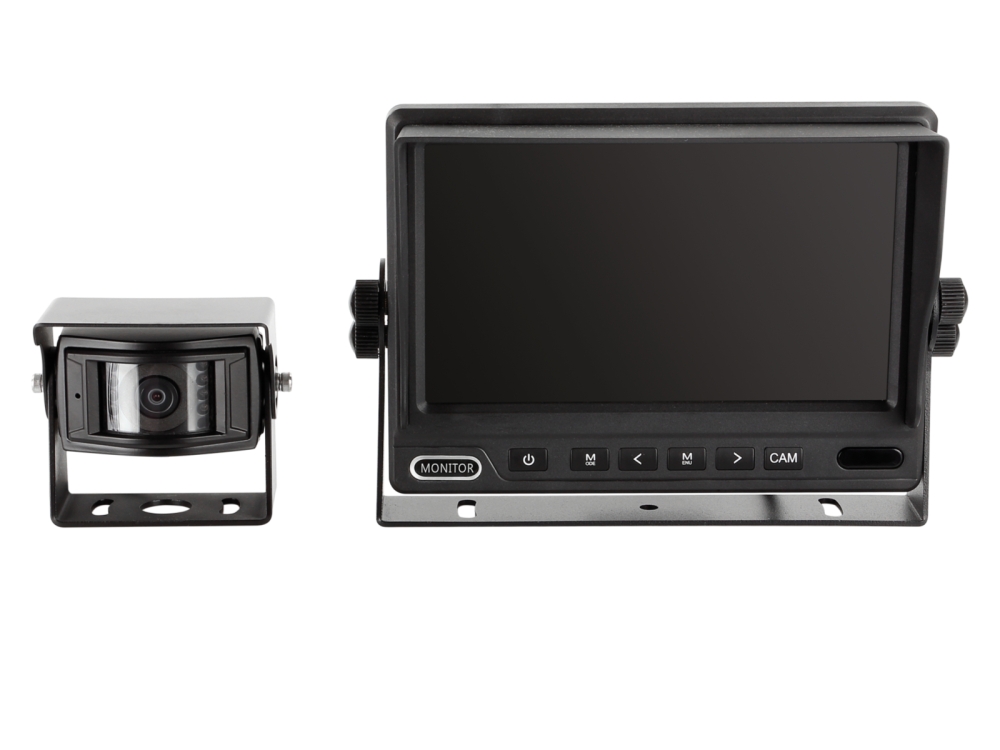

SONY AHD Kamera + 7 Zoll AHD Monitor Rückfahrkamera-Kit

Dieses hochwertige Rückfahrkamera-Monitor-Kit kombiniert einen hochauflösenden 7-Zoll-Monitor mit einer robusten SONY Analog HD (AHD) Kamera. Das Set wurde speziell für größere Fahrzeuge entwickelt und bietet dank fortschrittlicher AHD-Technologie und integrierter Nachtsichtfunktion zu jeder Tages- und Nachtzeit ein gestochen scharfes, detailreiches Bild.

Produktüberblick

• Produktart: Komplett-Set (AHD Rückfahrkamera inkl. 7" Monitor und Verkabelung)

• Empfohlener Einsatzbereich: Transporter, Wohnmobile, Kastenwagen, LKW und Nutzfahrzeuge (Montageart: Anbau / Dachmontage)

• Kameratechnologie: Sony Analog HD Sensor (AHD) mit 1280 x 720 Pixeln

• Monitor-Display: 7 Zoll (16:9) mit hochauflösenden 1024 x 600 Pixeln (RGB)

• Witterungsschutz: Kamera absolut staub- und wassergeschützt nach IP68-Zertifizierung

Vorteile bei der Installation und Nutzung

• Überragende Nachtsicht: Die Kamera verfügt über eine leistungsstarke Nachtsichtfunktion (0 Lux bei Aktivierung), die auch bei absoluter Dunkelheit ein klares Bild beim Rückwärtsfahren oder Rangieren liefert.

• Dauerbetrieb geeignet: Alle acv Kameras in diesem System sind technisch für den Anschluss an +12V im Dauerbetrieb ausgelegt – ideal als permanenter digitaler Rückspiegel während der Fahrt.

• Automatische Trigger-Schaltung: Der Monitor verfügt über einen Trigger-Eingang (grünes Kabel). Wird dieser beispielsweise mit dem Rückfahrlicht (12V/24V) verbunden, schaltet sich das Display beim Einlegen des Rückwärtsgangs automatisch ein.

• Flexible Bildanpassung: Die Kamera bietet eine Spiegelungsfunktion sowie Orientierungslinien, die bequem über Jumper konfiguriert werden können. Auch der Monitor erlaubt das Einblenden von Führungslinien und Spiegelungen.

• Direkte Stromversorgung: Die Kamera bezieht ihren Strom (+12V) unkompliziert direkt über den Systemausgang des Monitors. Es ist keine aufwendige separate Stromsuche am Heck zwingend erforderlich.

Technische Daten Monitor

• Display: 7 Zoll (16:9 Format)

• Auflösung: 1024 x 600 Pixel (RGB)

• Videoeingänge: 2x Videoeingang

• Spannungsausgänge: 2x 12V Gleichspannung (zur direkten Versorgung von Kameras)

• Betriebsspannung: 12 Volt bis 24 Volt + 10% Gleichspannung

• TV-System: PAL / NTSC

• Gehäuse: Kunststoff mit stabilem Metallhalter

• Farbe: Schwarz

• Extras: Sonnenschutz, automatische Einschaltung (Trigger), Infrarot-Fernbedienung

Technische Daten Kamera

• Sensor: 1/3" Sony AHD (Analog HD)

• Auflösung (effektiv): 1280 x 720 Pixel

• Bildsystem: NTSC Farbe

• Blickwinkel: 150° diagonal / 105° horizontal / 60° + 5° vertikal

• Lichtempfindlichkeit: 0 Lux (bei aktiver Nachtsicht)

• Schutzklasse: IP68 (Staub- und wassergeschützt)

• Gehäuse: Robustes Metallgehäuse (Schwarz)

• Betriebsspannung: 12 Volt + 10% Gleichspannung (Stromaufnahme: 200mA bei Nachtsicht)

• Temperaturbereich: Betrieb -20°C bis +75°C (Aufbewahrung -40°C bis +85°C)

• Abmessungen (mit Halter): 76 mm x 60,39 mm x 73,8 mm (L x B x H)

Anschluss- & Verkabelungsschema

Monitoranschlüsse:

• Rot: +12V geschaltet laststabil (Klemme 15, abgesichert)

• Schwarz: Masse/GND (direkt an Karosserie)

• Grün: +12V / +24V geschaltet (Kameratrigger, z. B. Rückfahrsignal)

Kabelsatz & Verlängerung (im Lieferumfang):

• 3 Meter Kabel direkt an der Kamera (4-Pin Mini-Stecker 5,2 mm)

• 3 Meter Kabel mit 8-Pin Mini-Stecker (7 mm) inkl. 1 Jumper

• Adapterkabel: 8-Pin Mini-Stecker auf 4-Pin Mini-Stecker

• 15 Meter Verlängerungskabel (inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Endgerät)

• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Cinch/RCA Videoanschlusskabel

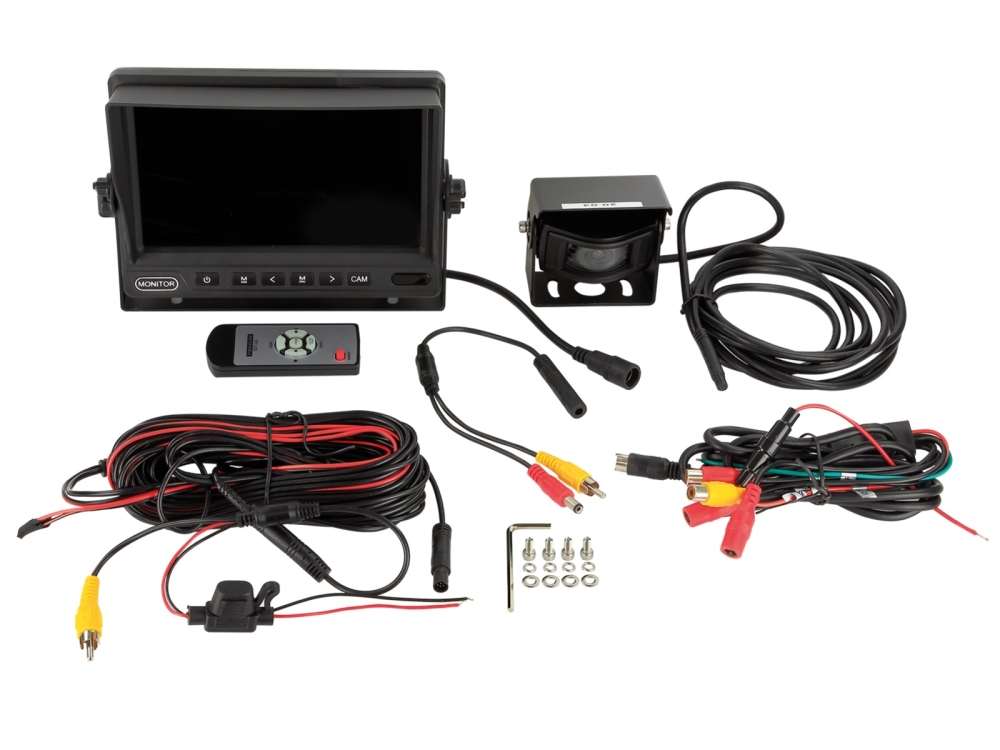

Lieferumfang

• 1x 7 Zoll AHD Monitor inkl. Sonnenschutz und Metallhalter

• 1x Sony AHD Rückfahrkamera (Metallgehäuse)

• 1x Infrarot-Fernbedienung für Monitor

• 1x 15 Meter System-Verlängerungskabel

• Kompletter Kabelsatz inkl. Adapter und Sicherung

Optionales Zubehör (nicht im Lieferumfang):

• Kamerakabel Verlängerung 5m (Art.-Nr.: 771000-6305)

• Kamerakabel Verlängerung 10m (Art.-Nr.: 771000-6310)

• Kamerakabel Verlängerung 15m (Art.-Nr.: 771000-6315)
