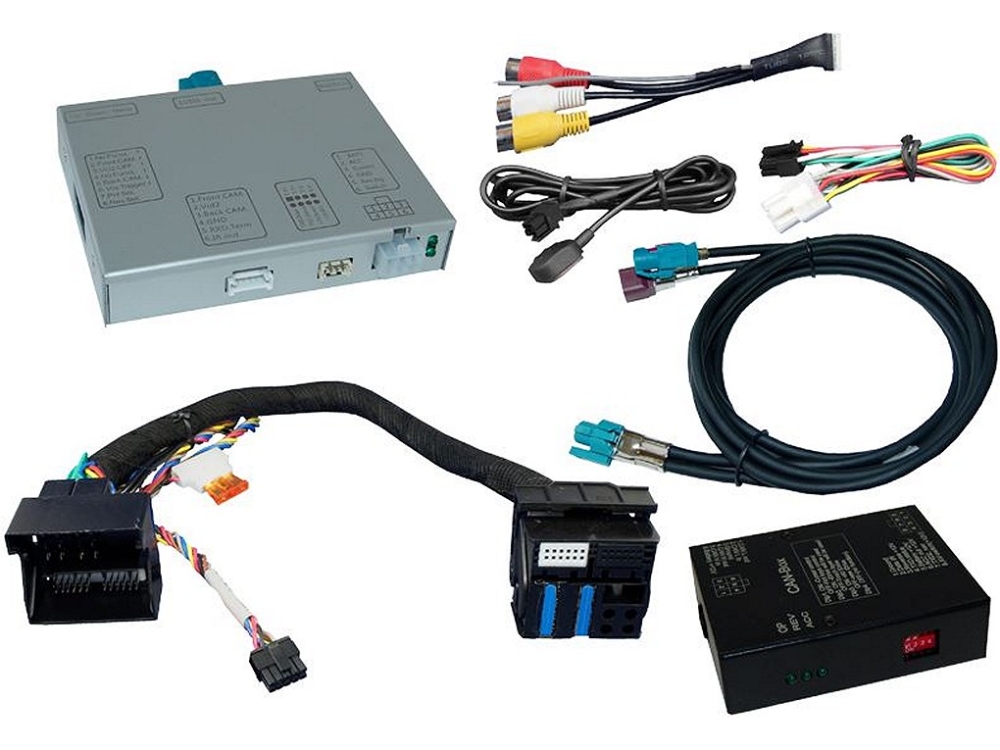

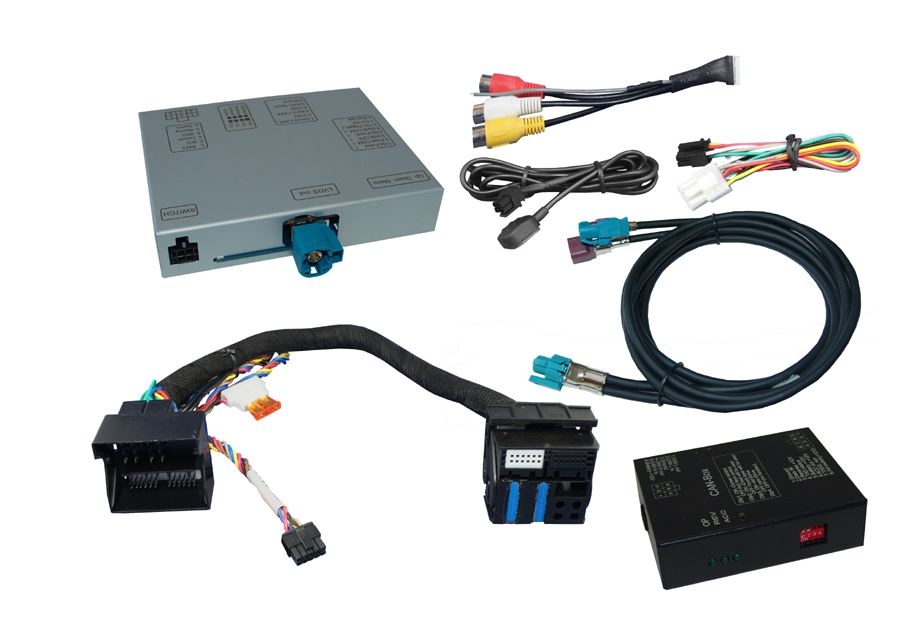

Video-Einspeiser passend für MB NTG4.5
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 CVBS Rückfahrkamera Video-Eingang
- 2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
- PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel

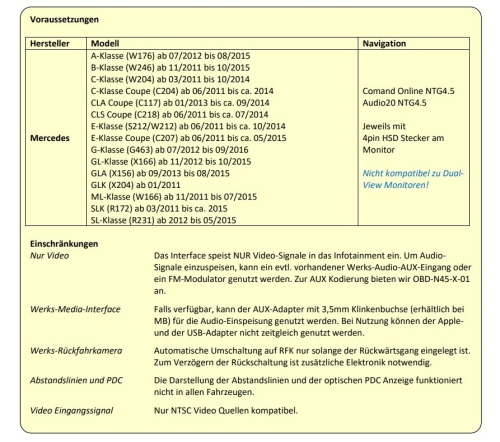

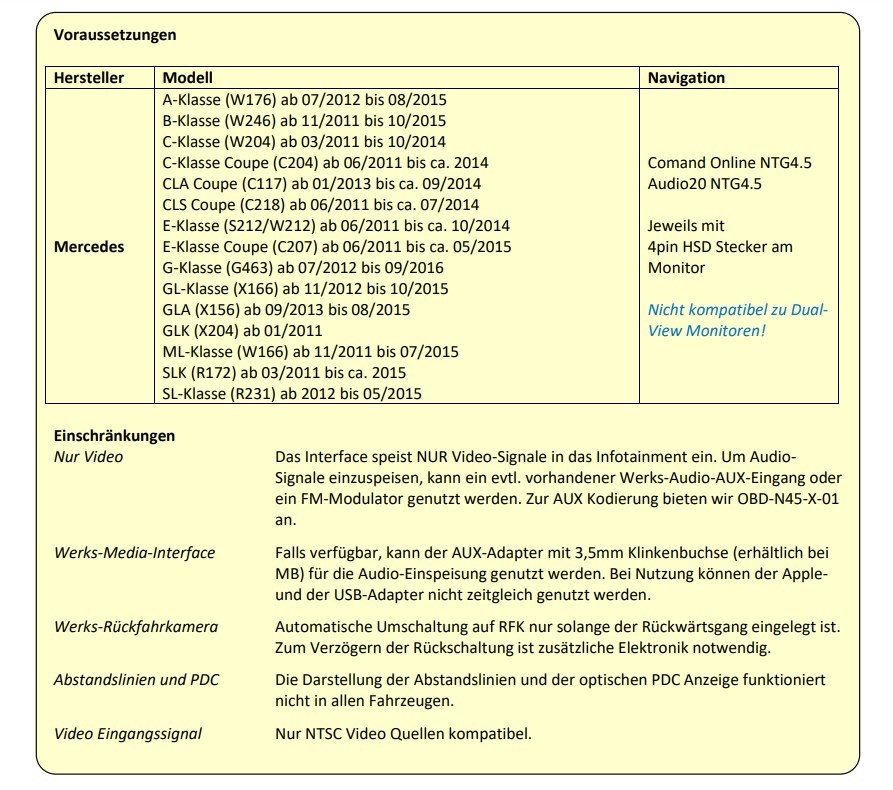

Kompatibilität
| Hersteller | Modell | Navigation |
|---|---|---|
| Mercedes Benz | A-Klasse (W176) ab 07/2012 bis 08/2015, B-Klasse (W246) ab 11/2011 bis 10/2015, C-Klasse (W204) ab 03/2011 bis 10/2014, C-Klasse Coupe (C204) ab 06/2011 bis ca. 2014, CLA Coupe (C117) ab 01/2013 bis ca. 09/2014, CLS Coupe (C218) ab 06/2011 bis ca. 07/2014, E-Klasse (S212/W212) ab 06/2011 bis ca. 10/2014, E-Klasse Coupe (C207) ab 06/2011 bis ca. 05/2015, G-Klasse (G463) ab 07/2012 bis 09/2016, GL-Klasse (X166) ab 11/2012 bis 10/2015, GLA (X156) ab 09/2013 bis 08/2015, GLK (X204) ab ca. 07/2012, ML-Klasse (W166) ab 11/2011 bis 07/2015, SLK (R172) ab 03/2011 bis ca. 2015, SL-Klasse (R231) ab 2012 bis 05/2015 Die Jahresangaben beziehen sich auf Comand Online. Audio20 NTG4.5 wurde mit 1-jähriger Verspätung installiert. Nicht kompatibel zu Dual-View Monitoren! | Comand Online NTG4.5 Audio20 NTG4.5 Jeweils mit 4pin HSD Stecker am Monitor |
Einschränkungen
| Nur Video | Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio- Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Zur AUX Kodierung bieten wir OBD- N45-X-01 an. |
| Werks-Media-Interface | Falls verfügbar, kann der AUX-Adapter mit 3,5mm Klinkenbuchse (erhältlich bei MB) für die Audio-Einspeisung genutzt werden. Bei Nutzung können der Apple- und der USB-Adapter nicht zeitgleich genutzt werden. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| Abstandslinien und PDC | Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen. |
| Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
Anschlüsse
- Bildeinspeisung: 4-Pin HSD
- Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
Technische Daten
| Betriebsspannung | 12V DC (7~25V) |
| Ruhestrom | 15mA |
| Stromaufnahme | 310mA |
| Video Eingang | 0.7~1V |
| Video Eingang Formate | NTSC |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen Video-Box | 113 x 22 x 115mm (B x H x T) |
| Abmessungen CAN-Box | 89 x 27 x 65mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
| Audioübertragung | Nur Video |
| Ausstattung & Funktionen | CAN-BusRückfahrkamera-Eingang |
| Betriebsspannung | 12 V |
| Betriebstemperatur | ab -30 °C (Außeneinsatz)bis 70 °C und mehr |
| CAN-Bus | Mit CAN-Bus |
| Eingangsempfindlichkeit | bis 6 V |
| Einparkhilfe | Optische PDC-Anzeige |
| Fahrzeugmarke | Mercedes-Benz |
| Fahrzeugmodell | Mercedes C-KlasseMercedes E-Klasse |
| Hilfslinien | Abschaltbar |
| Kamera-Umschaltung | Automatisch per Rückwärtsgang |
| Kameraeingänge | Rückfahrkamera |
| Kamerafunktionen | Automatische Umschaltung |
| Kältefestigkeit | bis -30 °C |
| Montageaufwand | Plug & Play |
| Schnittstellen | Kamera in |
| Steckertyp | Cinch |
| Stromaufnahme | über 200 mA |
| Videonorm | NTSC |
| Videosignal | Analog (CVBS) |

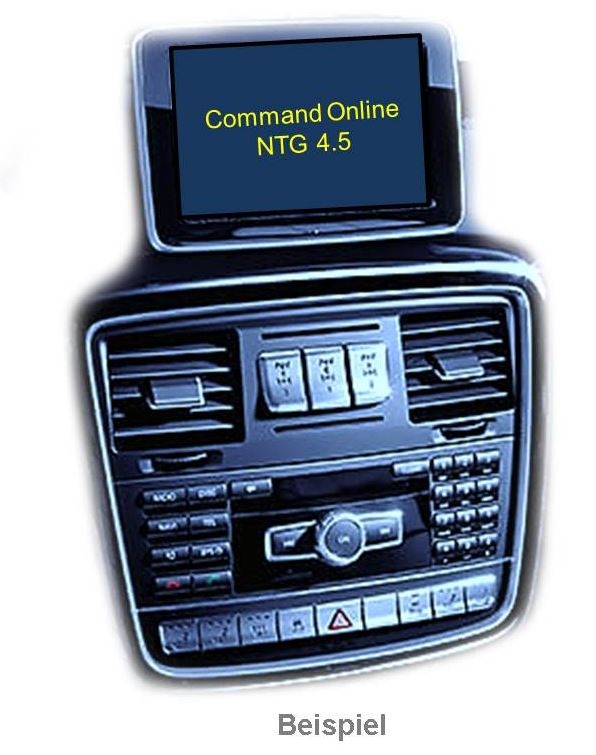

| Werks-Infotainment | Mercedes NTG |
| _Produkt Gruppe | Mercedes |
