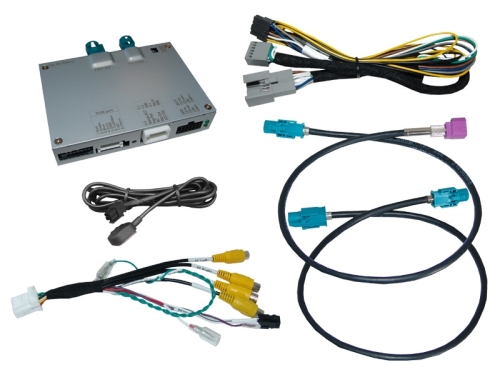

Video-Einspeiser passend VW,Skoda,Seat,Ford MIB3 10+12Zoll
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10, 15 oder 20 Sekunden (einstellbar)
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
| Hersteller | Modell | Navigation |
|---|---|---|
| Ford | Tourneo Connect 3ab 05/2022 | Audiosystem 6 MIB3 Standard oder High mit DIN Head-Unit mit separatem 10 Zoll ultra-wide Monitor |
| Seat/Cupra | Formentor(KM7) ab 09/2020, Leon 4(KL) ab 01/2020, Tarraco(KN2) ab 12/2018 | MIB3 Media System Plus Infotainment mit 10 oder 12 Zoll Monitor |
| Skoda | Octavia 4(NX) ab 07/2019 | MIB3 Standard/Bolero und High/Columbus Infotainment mit 10 Zoll Monitor |
| VW | Caddy5(SB) ab 11/2020, ID.3(E11) ab 09/2020, ID.4(E21) ab 12/2020, ID.5(E39) ab 01/2022, ID.Buzz(EB) ab 05/2022, Golf 8(CD) ab 12/2019, Transporter T7(ST) ab 10/2021 | Discover Media/Pro, Ready 2 Discover - MIB3 Infotainment mit 10 Zoll Monitor |
Einschränkungen
| Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10, 15 oder 20 Sekunden (einstellbar). Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. |
| Abstandslinien | Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen. |
| Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
Anschlüsse
- Bildeinspeisung: 4-Pin HSD
- Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
| Betriebsspannung | 12V DC (7~25V) |
| Ruhestrom | 10mA |
| Stromaufnahme | 270mA |
| Video Eingang | 0.7~1V |
| Video Eingang Formate | NTSC |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen Video-Box | 117 x 27 x 103mm (B x H x T) |
| Audioübertragung | Nur Video |
| Ausstattung & Funktionen | CAN-BusRückfahrkamera-Eingang |
| Baujahr | 201820192020202120222023202420252026 |
| Betriebsspannung | 12/24 V (Weitbereich) |
| CAN-Bus | Mit CAN-Bus |
| Fahrzeug-Bus | CAN-Bus |
| Fahrzeugmarke | FordSeatSkodaVolkswagen |
| Fahrzeugmodell | Seat Leon |
| Hilfslinien | Abschaltbar |
| Kamera-Umschaltung | Automatisch per Rückwärtsgang |
| Kameraeingänge | 2 KameraeingängeFrontkamera-EingangRückfahrkamera |
| Kältefestigkeit | bis -30 °C |
| Montageaufwand | Plug & Play |
| Steckertyp | Cinch |
| Stromaufnahme | über 200 mA |
| Videonorm | NTSC |
| Videosignal | Analog (CVBS) |
| Werksdisplay-Größe | 9–12 Zoll |
| Werksradio | ColumbusVW MIB |
| Werksschnittstelle | Quadlock |
| _Produkt Gruppe | VW |
