2-DIN Kit Mercedes Fahrzeuge ISO/Mini ISO Quadlock LFB

2-DIN Kit Mercedes Fahrzeuge ISO/Mini ISO Quadlock LFB

Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Mercedes

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
 Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: ISO / 10 Pin ISO / Mini ISO > Artikel: 42cx26Anschluss: 40 Pin Quadlock Mercedes Stecker > Artikel: 42cx28
• Anschluss: Lenkradfernbedienung > Artikel: 42arc100
• Anschluss: OEM Antenne Fakra Z(m) > DIN(m)
• Anschluss: OEM Antenne ISO(f) > DIN(m)
• Radioblende mit 2-DIN Einbausatz
• Gerätemontage ohne Blechkorb ohne Gerätezierrahmen
• Dipschalterstellung für Nachrüstgerät prüfen

Fahrzeuge mit 2-DIN Audio 20 OEM Gerät:

• Fahrzeuge mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation:
• LFB Kabelbaum 42cx401/42cx402 Mercedes/BMW/Porsche Quadlock > Artikel: 42cx28
• Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0

Fahrzeuge mit 1-DIN Audio 5 OEM Gerät:

• LFB Kabelbaum 42cx401/42cx402 Mercedes ISO/Mini ISO > Artikel: 42cx26
• Antennenadapter ISO(f)>DIN(m) lose > 1500-00-0

Fahrzeuge mit Radiovorbereitung Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen:

• LFB Kabelbaum 42cx401/42cx402 Mercedes ISO/Mini ISO > Artikel: 42cx26
• Antennenadapter ISO(f)>DIN(m) lose > 1500-00-0:
• Fehlanschluss beschädigt das Interface

Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss:

• braun-rot verdrillt: CAN high
• braun verdrillt: CAN low
• CAN Bus an CAN Bus Verteiler Schwellerleiste
• CAN Bus an Klimatronik

OEM Geräte mit ISO Blockanschluss:

• ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

Mercedes

• Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008*
• Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012*
• Mercedes B-Klasse (T245) 07/2005 - 04/2008*
• Mercedes B-Klasse (T245) 04/2008 - 09/2011*
• Mercedes Vito/Viano (W639) 04/2006  - 08/2010**
• Mercedes Vito/Viano (W639) 09/2010 - 03/2014**

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrsignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung

*Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 169 680 32 39 7 / Fahrzeugausstattung beachten
**Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 639 680 04 07 / Fahrzeugausstattung beachten
**Fahrzeuge mit Radiovorbereitung Geräteträger > OEM Mercedes Artikelnummer: A 639 689 1031

Optional:

• Ablagefach für 2-DIN Radioblenden/1-DIN Radioblende > Artikel: 271000-05
• Ablagefach INBAY® für 2-DIN Radioblenden/1-DIN Radioblende > Artikel: 241000-05-1

Lieferumfang:

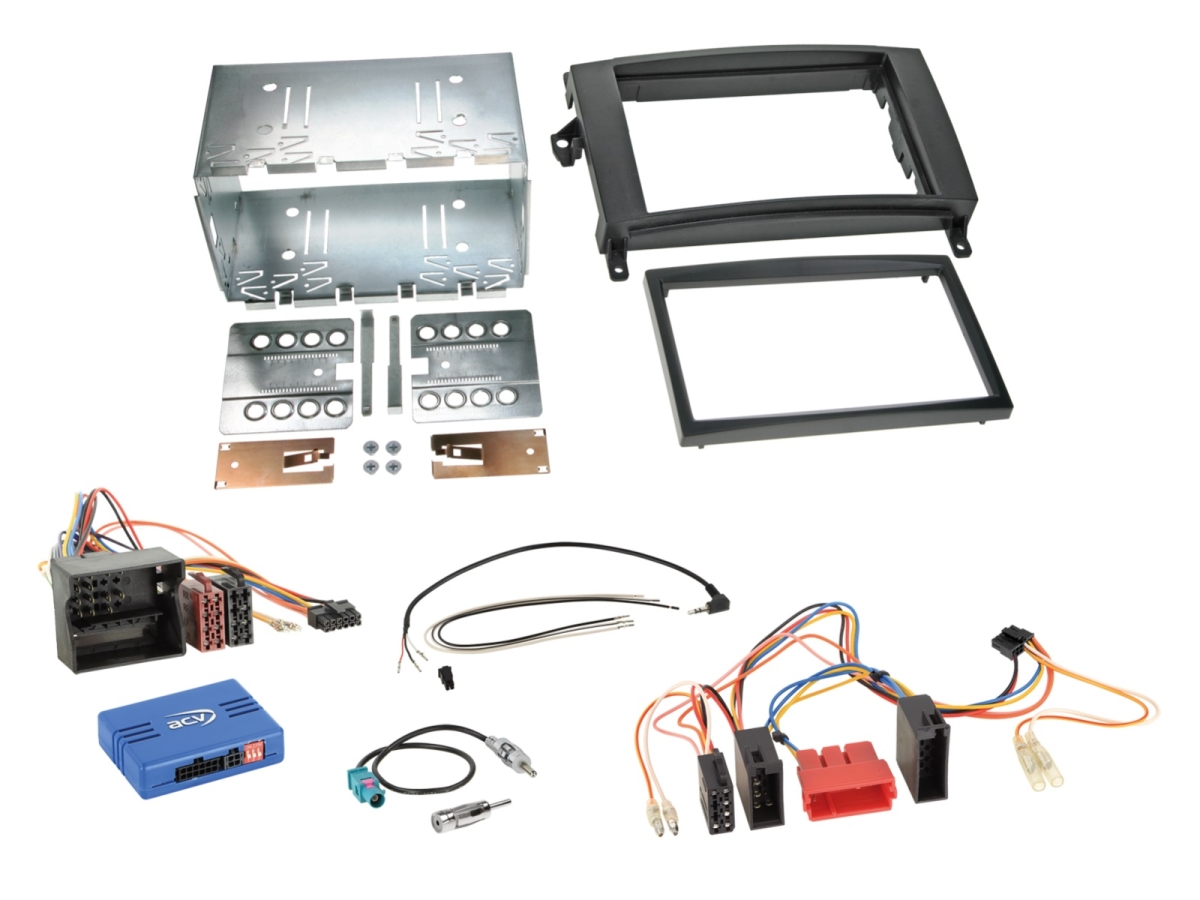

• 2-DIN Radioblende Mercedes diverse Fahrzeuge schwarz > Artikel: 381190-18
• LFB Mercedes/Smart/VW ISO/10Pin ISO/Mini ISO/40Pin Quadlock > Artikel: 42a-1190-00c
• LFB Kabel 42a/42cx401 > Multilead diverse Geräte > Artikel: 42arc100
• Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0
• Antennenadapter ISO(f)>DIN(m) lose > Artikel: 1500-00-0
• Farbe: schwarz
• Einbauausschnitt Radiodisplay: 173 mm x 98,5 mm
