2-DIN Kit Audi A3(8P) 07/2003-04/2013 LFB/Antenne/Amp
Radioblende 2-DIN mit Fach und Radioanschlusskit Lenkradfernbedienung Audi
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
- CAN Bus
- Anschluss: ISO / Mini ISO Stecker
- Anschluss: 40 Pin Quadlock VAG Stecker
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- Anschluss: 2 Kanal / 4 Kanal OEM Soundsystem > Cinch(m) front/rear
- Anschluss: OEM Antenne Fakra(m)/ISO(f) > DIN(m)
- blau: +12V Antennenremote
- blau: +12V Amp Verstärker Remote
- Radioblende mit 2-ISO Einbausatz
Radioblende:
- zusätzliche Fixierung mit geeigneten Mitteln empfohlenFahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
- Fahrzeuge mit RNS-E 16:9 OEM Navigation
- Fahrzeuge ohne Bosch BNS 5.0 Monochrom OEM Navigation*
- Nachrüstgeräte mit Vorverstärkerausgangsleistung größer 3V
Nachrüstgeräte mit Vorverstärkerausgangsleistung kleiner 3V:
- LFB Audi A1/A3/A4/A6/R8/TT Quadlock Multilead Amp >Pro > Artikel: 42xad006
- LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO Multilead Amp >Pro > Artikel: 42xad008
Fahrzeuge mit Verstärker-Ausschaltgeräusch zum Test zusätzlich:
- Entstörfilter NF Masseentkopplung Cinch > Artikel: 30.5000-01
- Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Audi
- Audi A3 (8P) 05/2003 - 04/2005
- Audi A3 (8P) 10/2004 - 04/2013
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückfahrsignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
- Lenkradfernbedienung
- OEM Soundsystem 2 Kanal / 4 Kanal
- *Fahrzeuge mit BNS 5.0 OEM Navigation LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1324-001

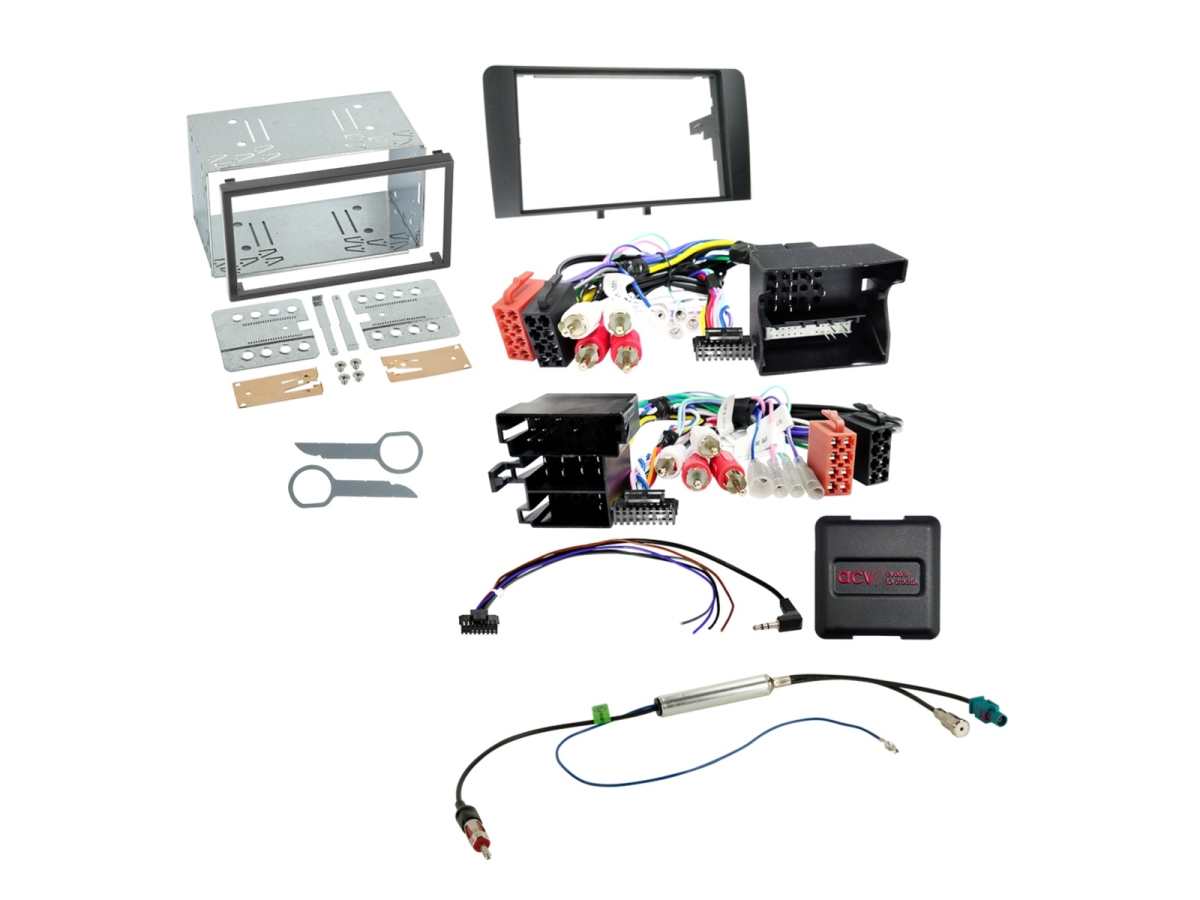

Lieferumfang:
- 2-ISO Radioblende Audi A3 07/2003-04/2013 schwarz lose > item: 281320-14-0
- 2-ISO facia plate ISO universal/103mm x 183mm > item: 381230-00
- LFB Audi ISO/Mini ISO/Quadlock Multilead Amp >Cinch lose > Artikel: 42xad00c-0
- Antennenadapter ISO(f)/Fakra(m)>DIN(m) 12V Phantom ROKA lose > Artikel: 1524-26-1-0
- Entriegelungsbügel Audi / Mercedes / Seat / Skoda / VW lose > Artikel: 181320-02-0
- Farbe: schwarz
Optional:
- Ablagefach für 2-ISO Radioblenden 103mm/105mm tief > Artikel: 271000-04
| Ablagefach | Fach optional |
| Anschluss Radio | ISOMini-ISOQuadlock (40 Pin) |
| Antennenanschluss | DINFakraISOMit Phantomspeisung |
| Antennenspannung | 12 V |
| Ausstattung & Funktionen | CAN-BusLenkradfernbedienung |
| Baujahr | 200520062007200820092010201120122013 |
| CAN-Bus | Mit CAN-Bus |
| Einbaugröße | 2-DIN2-ISO |
| Einbauzweck | Lenkradfernbedienung erhaltenRadiotausch |
| Fahrzeug-Bus | CAN-Bus |
| Fahrzeugmarke | Audi |
| Fahrzeugmodell | Audi A3 |
| Fahrzeugsignale | BeleuchtungGeschwindigkeitHandbremseLenkradfernbedienungRückwärtsgangZündung |
| Fahrzeugtyp | PKW |
| Farbe | Schwarz |
| LFB-Ausgang | 3,5 mm KlinkeLoses Kabel |
| Lenkradfernbedienung | LFB-Adapter inklusive |
| Lieferumfang | AntennenadapterEinbaurahmenLFB-AdapterRadioblende |
| Passform | Fahrzeugspezifisch |
| Phantomspeisung | Mit Antennenspeisung (12 V) |
| Pin-Anzahl | 40 Pin (Quadlock) |
| Produktart | LenkradfernbedienungsadapterRadioblende |
| Radioblende Ausführung | 2-DIN |
| Remote-Ausgang | Verstärker-Remote |
| Werks-Infotainment | Audi Symphony / Concert |
| Werksschnittstelle | Quadlock |
| Zusatzzubehör | Zusätzlicher Adapter nötig |
