2-DIN Kit mit Fach MAN TGE/VW Crafter/Grand California

2-DIN Kit mit Fach MAN TGE/VW Crafter/Grand California

Radioblende 2-DIN mit Fach und Radioanschlusskit i-dapter MAN TGE / VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Hinweis:

• CAN Bus
• Anschluss: 52 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(f) > DIN(m)
• Anschluss:: OEM Rückfahrkamera> Cinch(m) ocker
• blau: +12V Antennenremote

Antennenphantomspeisespannung vor Installation mit OEM Gerät durch messen prüfen:

• Fahrzeuge mit +12V Antennenanlage > Artikel: 1524-70
• Fahrzeuge mit +8,5V Antennenanlage > Artikel: 1524-01

Fahrzeuge mit +8,5V Antennenanlage optional:

• Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29

• Fahrzeuge mit MIB-II Plattform
• 1-DIN Gerät
• 2-DIN Gerät mit einer maximalen Einbautiefe von 55mm
• 2-DIN Geräte L-Body oben
• Radioblende mit 2-DIN Einbauausschnitt ohne Mittelsteg
• Einbauausschnitt Radiodisplay: 182,5 mm x 113,5mm
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter :

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:

• Lenkradfernbedienung Track vor drücken und halten
• Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:

• i-adapter Zubehör Fernbedienung >  Interfaceeinstellung > Artikel: 43x-remote

Abhängig der OEM Fahrzeugausstattung und Software:

• Nicht alle Fahrzeugeinstellungen werden unterstützt
• Nicht alle Fahrzeugfunktionen werden unterstützt
• Nicht alle Fahrzeuginformationen werden visualisiert
• Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
• Verlassen der Anzeige > über Fahrzeug PDC-Taste
• +12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Fahrzeuge mit E-Call:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
• Fahrzeuge ohne OEM Soundsystem

Nicht für Fahrzeuge mit:

• mit OEM Soundsystem
• mit Radiovorbereitung
• ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

MAN

• MAN TGE 2017 - 2025*/**

VW

• Crafter II (SY/SZ) 03/2017 - 2025*/***
• Grand California (SY/SZ) 03/2019 - 2025*/***

Farbe:

• schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Visualisierung Klimatronik
• Visualisierung optische PDC
• CAR Menü Fahrzeugeinstellungen unterstützt

*MIB-II OEM Plattform
**8" Media Advanced OEM Gerät
***8" Media Plus OEM Gerät / Composition Media OEM Gerät

Lieferumfang:

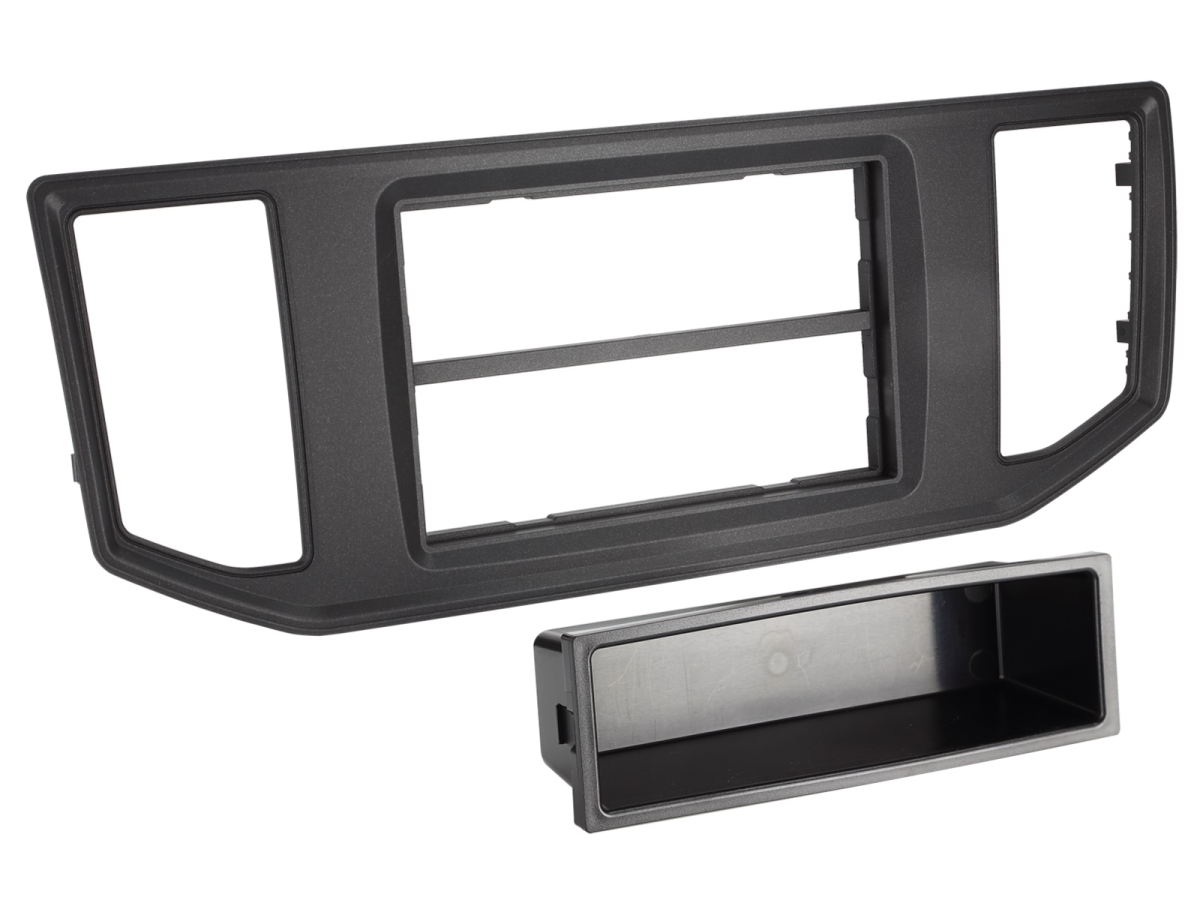

• 2-DIN Radioblende MAN TGE/VW Crafter/Grand California lose > Artikel: 381320-26-1-0

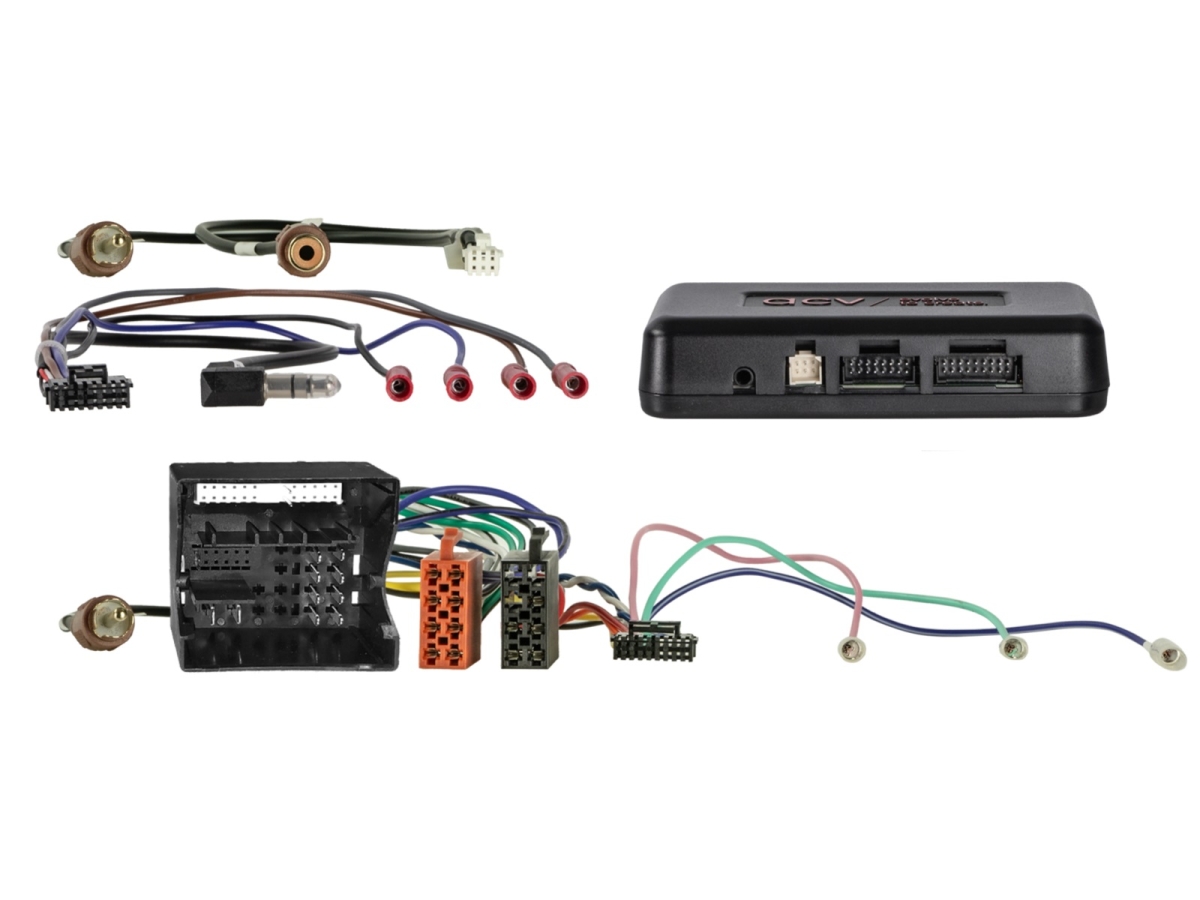

• i-dapter MAN TGE/Seat/Skoda/VW 52Pin Quadlock Multilead > Artikel: 43xvw04
• Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0

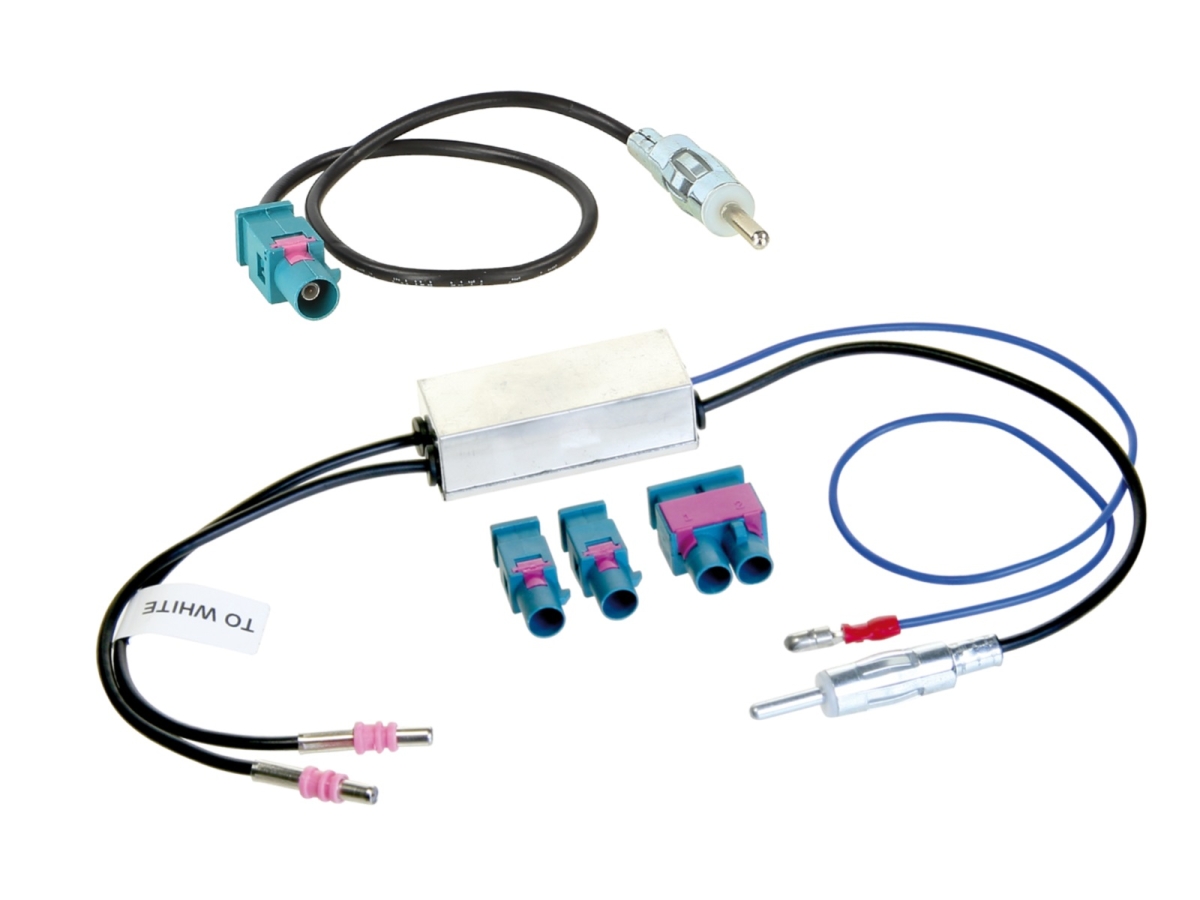

• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom lose > Artikel: 1524-70-0

Optional:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
• Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29
• 2-DIN Radioblende ISO universal/113mm x 183mm > Artikel: 381320-00
