2-DIN Kit mit Fach Seat/Skoda/VW Fahrzeuge LFB/Antenne

2-DIN Kit mit Fach Seat/Skoda/VW Fahrzeuge LFB/Antenne

Radioblende 2-DIN mit Fach und Radioanschlusskit Lenkradfernbedienung Seat / Skoda / VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes. Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten. Beachten Sie die Einbauempfehlungen der Einzelkomponenten. Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung.

Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt. Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VW > ISO
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(m)(Set) > DIN(m) / ISO(m)
• Radioblende mit 2-DIN Einbauausschnitt

2-DIN Einbausatz:

• 2-DIN Radioblende ISO universal/113mm x 183mm > Artikel: 381320-00
• Fahrzeuge ohne OEM Soundsystem

Fahrzeuge Seat Leon / Toledo:

• mit Golf V/IV Style OEM Gerät mit CD-Schacht im Gerät
• ohne OEM Gerät mit CD-Schacht in der Geräteblende

Fahrzeuge Skoda:

• Skoda OEM Radioblende erforderlich*/**/***/****

Fahrzeuge Skoda:

• mit Bolero / Stream OEM Gerät
• mit Amundson / Columbus OEM Navigation
• ohne Technisat OEM Gerät

Fahrzeuge VW:

• Fahrzeuge mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
• Fahrzeuge mit RNS315 / RNS510 OEM Navigation
• Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern
• Anpassungsarbeiten der Blende mit Werkstattmitteln erforderlich wenn notwendig
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeugen geeignet:

Seat

• Alhambra (7N) 10/2010 - 04/2015
• Leon (1P) 04/2009 - 11/2012
• Toledo (NH) 03/2013 - 05/2015

Skoda

• Fabia (5J) 03/2007 - 04/2010
• Fabia (5J) 06/2010 - 06/2014
• Octavia (1Z) 06/2004 - 05/2009*
• Octavia (1Z) 01/2009 - 03/2013**
• Rapid (NH) 10/2012 - 04/2015***
• Roomster (5J) 09/2006 - 04/2010
• Roomster (5J) 06/2010 - 02/2015
• Praktik (5J) 09/2006 - 04/2010
• Praktik (5J) 06/2010 - 02/2015
• Superb (3T) 07/2008 - 05/2013****
• Superb (3T) 06/2013 - 05/2015****
• Yeti (5L) 08/2009 - 10/2013*****

VW

• Amarok (2H) 07/2010 - 08/2016
• Beetle (16) 11/2011 - 06/2016
• Caddy III (2K) 10/2003 - 08/2010
• Caddy III (2K) 09/2010 - 04/2015
• CC (3C/35) 06/2008 - 11/2011
• CC (3C/35) 02/2012 - 08/2016
• EOS (1F) 05/2006 - 10/2010
• EOS (1F) 10/2010 - 04/2015
• Golf V (1K) 11/2003 - 09/2008
• Golf V (1KM) 06/2007 - 10/2009
• Golf V Plus (1KP) 01/2005 - 02/2009
• Golf VI (1K) 11/2008 - 09/2012
• Golf VI (1KM) 11/2009 - 04/2013
• Golf VI Plus (1KP) 03/2009 - 01/2014
• Jetta V (1KM) 09/2005 - 10/2010
• Jetta IV (162) 01/2011 - 08/2014
• Passat B6 (3C2) 11/2005 - 07/2010
• Passat B6 (3C5) 08/2005 - 07/2010
• Passat B7 (3C/362) 11/2010 - 10/2014
• Polo V (6R) 06/2009 - 01/2014
• Scirocco III (13) 08/2008 - 04/2014
• Sharan II (7N) 08/2010 - 04/2015
• Tiguan I (5N) 10/2007 - 02/2011
• Tiguan I (5N) 06/2011 - 04/2016
• Touran I (1T) 01/2003 - 09/2006
• Touran I (1T) 11/2006- 04/2010
• VW Touran I (1T) 08/2010 - 04/2015

Farbe:

• schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal

Lenkradfernbedienung

*Fahrzeuge mit Amundsen / Columbus / Nexus OEM Navigation
**Fahrzeuge mit Bolero / Swing OEM Gerät  > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig
***Skoda OEM Blende > Skoda Artikelnummer: 5JA858 415 9B9
****Fahrzeuge mit Amundsen / Columbus OEM Navigation
****Fahrzeuge mit Bolero / Swing OEM Gerät  > Skoda OEM Navigation Blende Artikelnummer: 3TO8580691QB
*****Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB

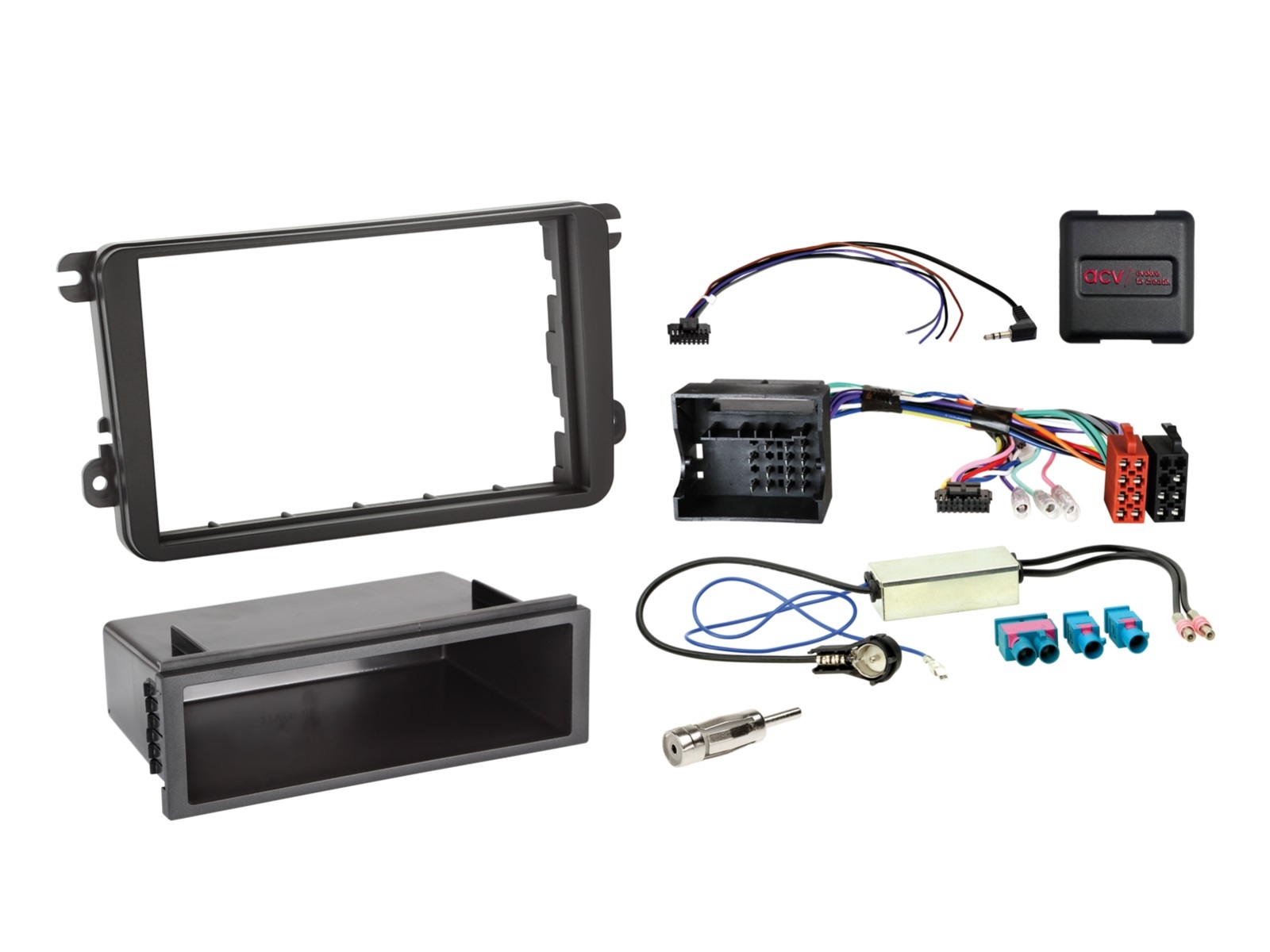

Lieferumfang:

• 2-DIN Radioblende Seat/Skoda/VW schwarz > Artikel: 281320-15
• Ablagefach für 2-DIN Radioblenden/1-DIN Radioblende > Artikel: 271000-05
• LFB Seat/Skoda/VW Multilead Antenne Fakra(m)(Set)>DIN/ISO > Artikel: 42xvw002-2
