9 Kit Audi TT(8J) 04/2006-03/2014 schwarz LFB/Antenne

9 Kit Audi TT(8J) 04/2006-03/2014 schwarz LFB/Antenne

Radioblende 9 Zoll und Radioanschlusskit Lenkradferndedienung Audi

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Hinweis:

• CAN Bus
• Anschluss: ISO / Mini ISO Stecker
• Anschluss: 40 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne DIN(f) > DIN(m)
• Anschluss: OEM Antenne Fakra(m) > DIN(m)
• Anschluss: OEM Soundsystem 2 Kanal / 4 Kanal > Cinch(m) front/rear
• blau: +12V Antennenremote
• blau: +12V Amp Verstärker Remote
• Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
• Fahrzeuge mit RNS-E 16:9 OEM Navigation
• Fahrzeuge ohne Bosch BNS 5.0 Monochrom OEM Navigation
• Nachrüstgeräte mit Vorverstärkerausgangsleistung größer 3V

Fahrzeuge mit Verstärker-Ausschaltgeräusch zum Test zusätzlich:

• Entstörfilter NF Masseentkopplung Cinch > Artikel: 30.5000-01

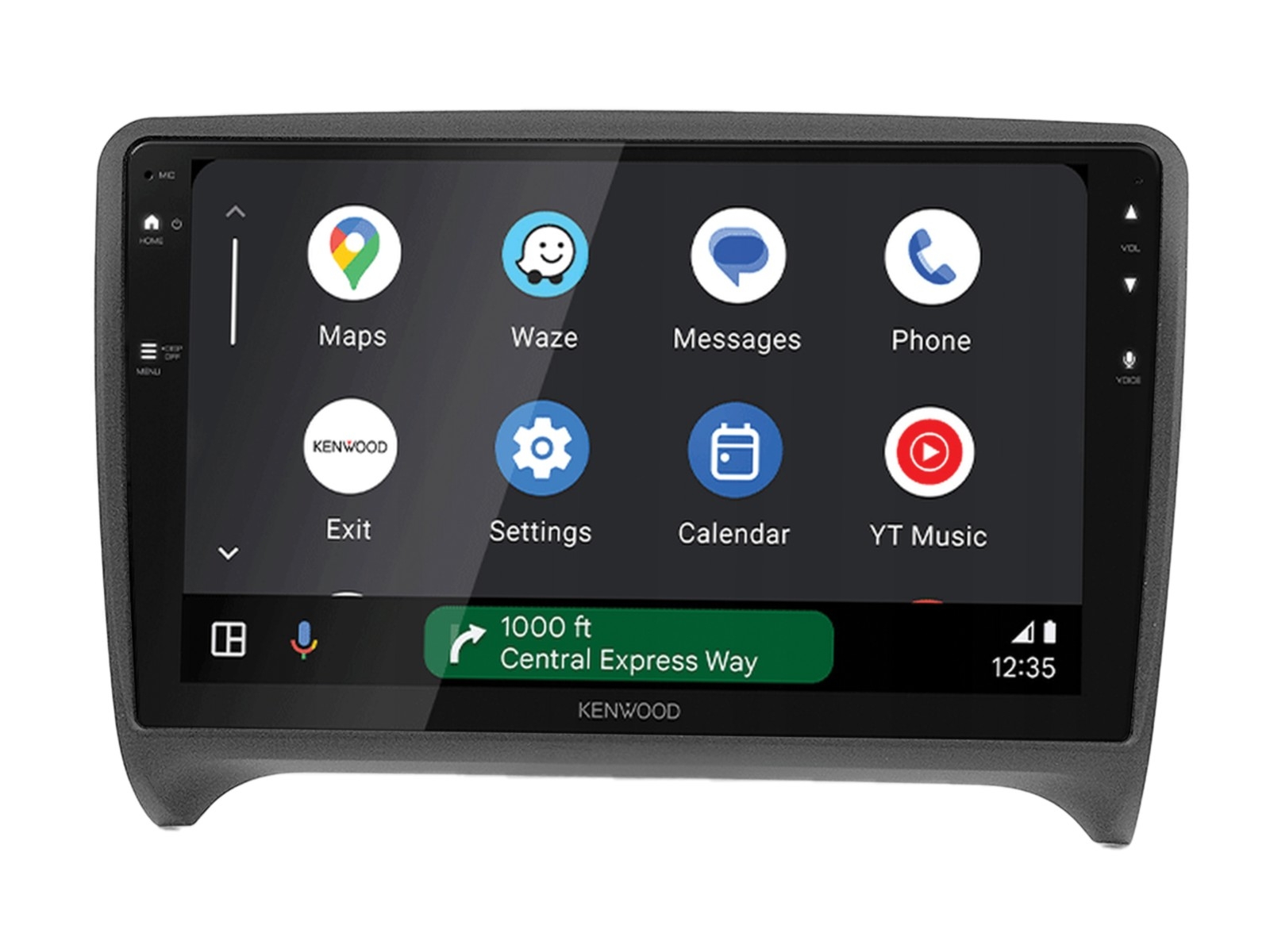

Einbauhinweise für 9" Geräte

• 9" Tablet-Geräte mit trapezförmigem Monitor
• 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
• 9" L-Body-Geräte individuelle Einbausituation im Fahrzeug prüfen

Einbauplatz für OEM Warnblinkschalter nicht berücksichtigt:

• OEM Warnblinkschalter an geeigneter Stelle mit Werkstattmitteln individuell im Fahrzeug installieren

Installations- und Befestigungshinweise für Nachrüstgeräte

• Gerätemontage mit individuellem Zubehör
• Displaymontage mit individuellem Zubehör
• Radioblende mit geeigneten Mitteln zusätzlich im Radioschacht fixieren
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Audi

• TT (8J) 04/2006 - 04/2010
• TT (8J) 08/2010 - 04/2014

Technische Daten:

• Farbe: schwarz

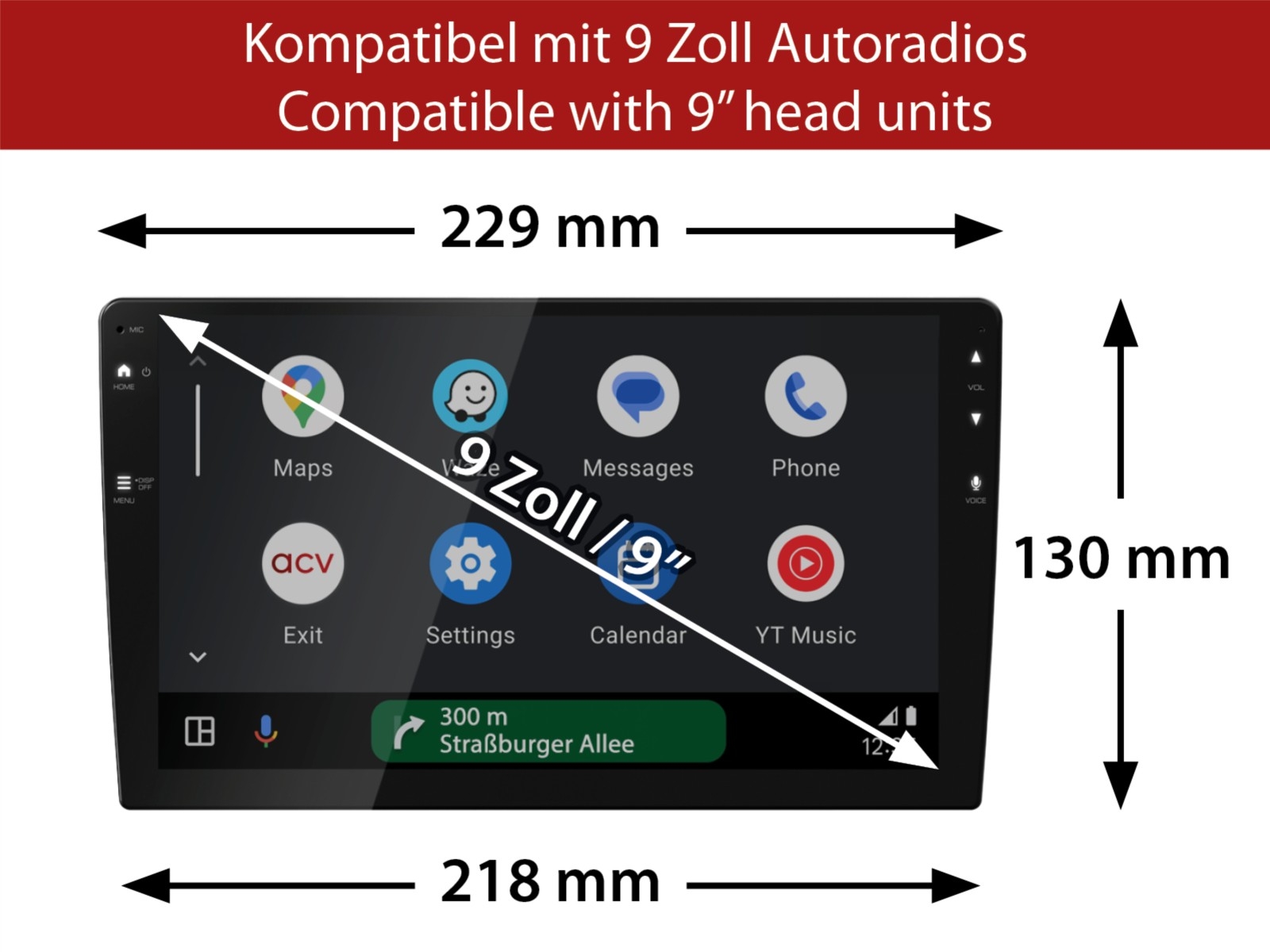

• Einbauausschnitt Radiodisplay:  230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung

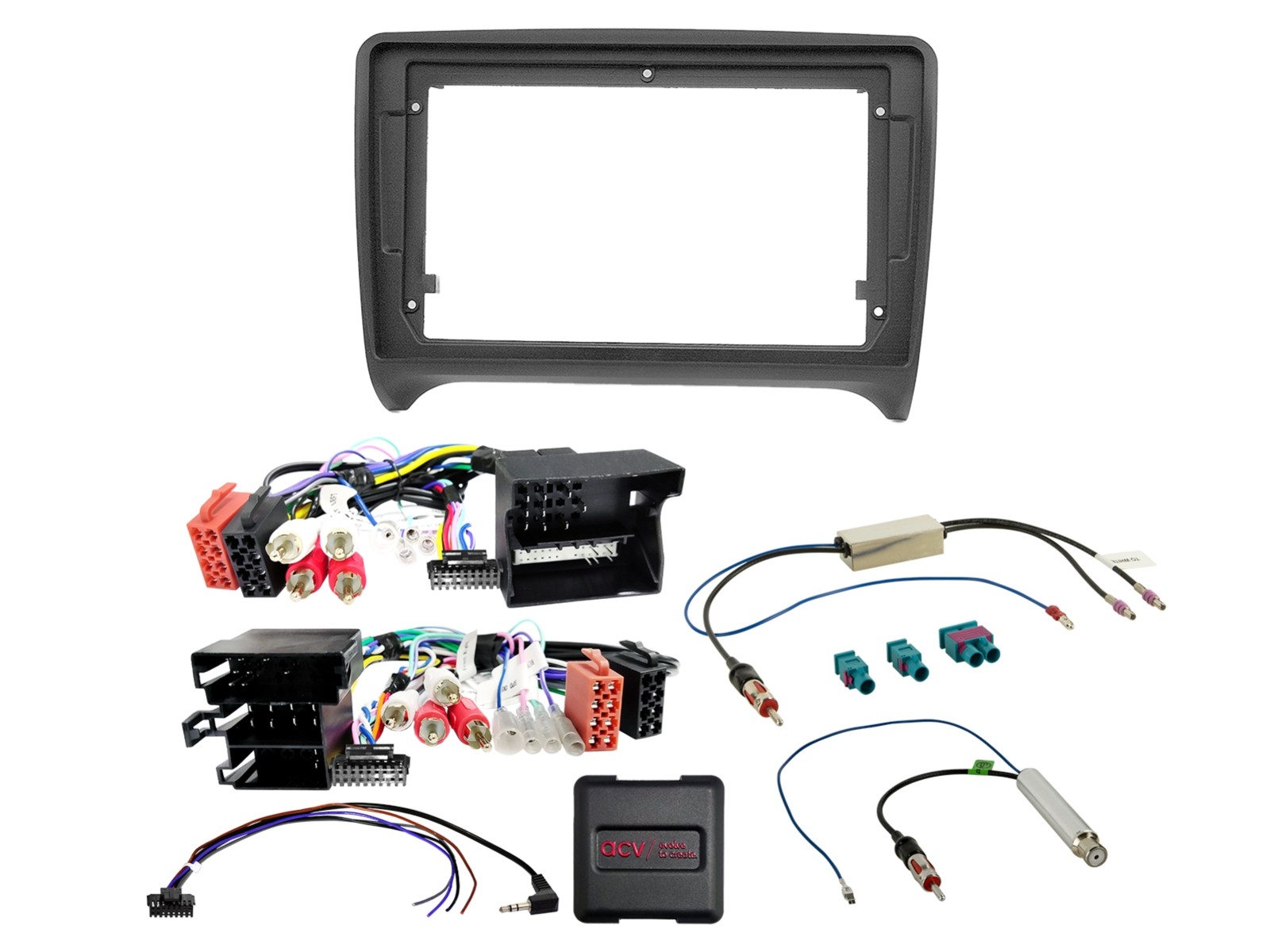

Lieferumfang:

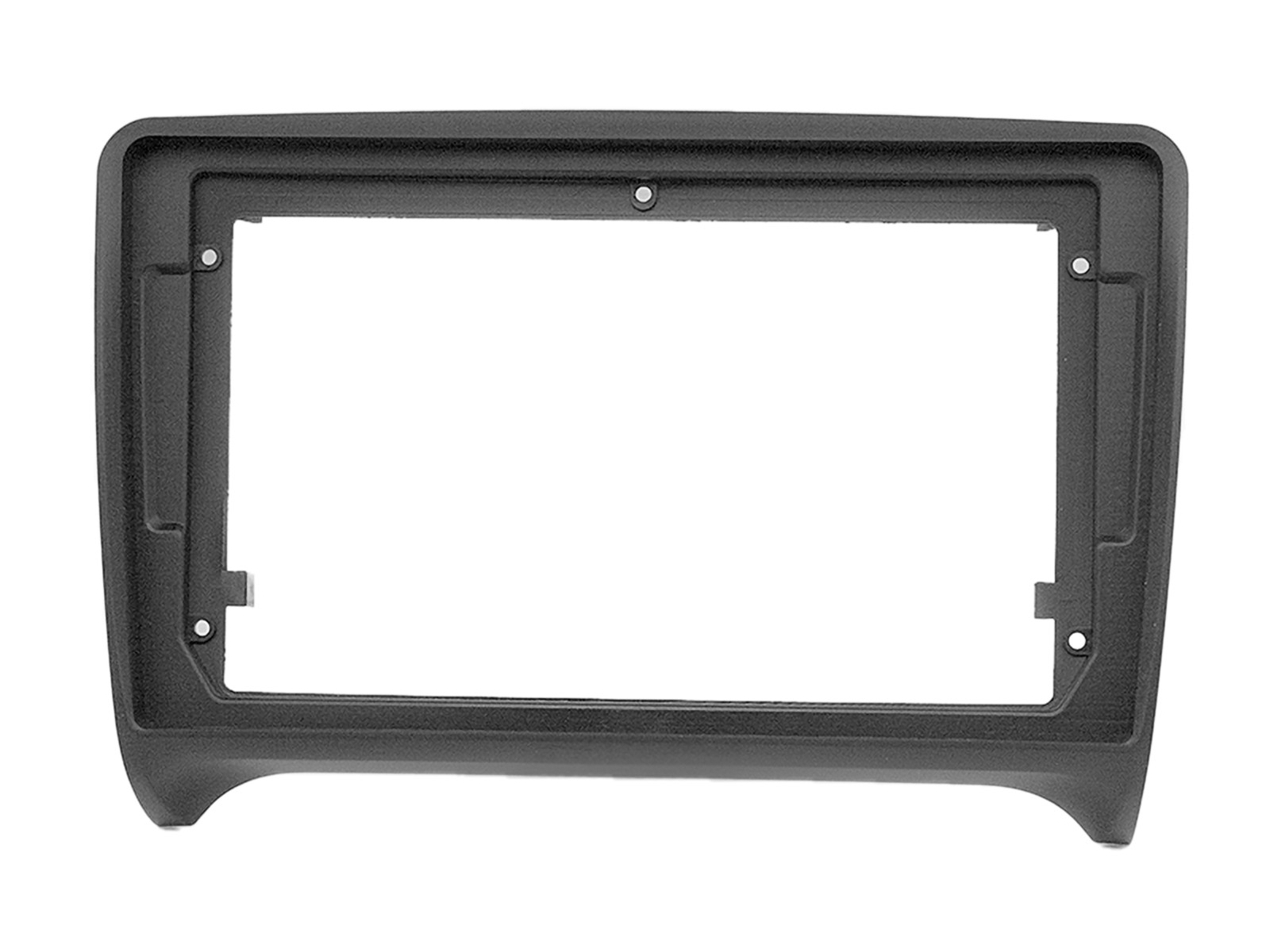

• 9" Radioblende Audi TT(8J) 04/2006-03/2014 schwarz > Artikel: 381321-91-1

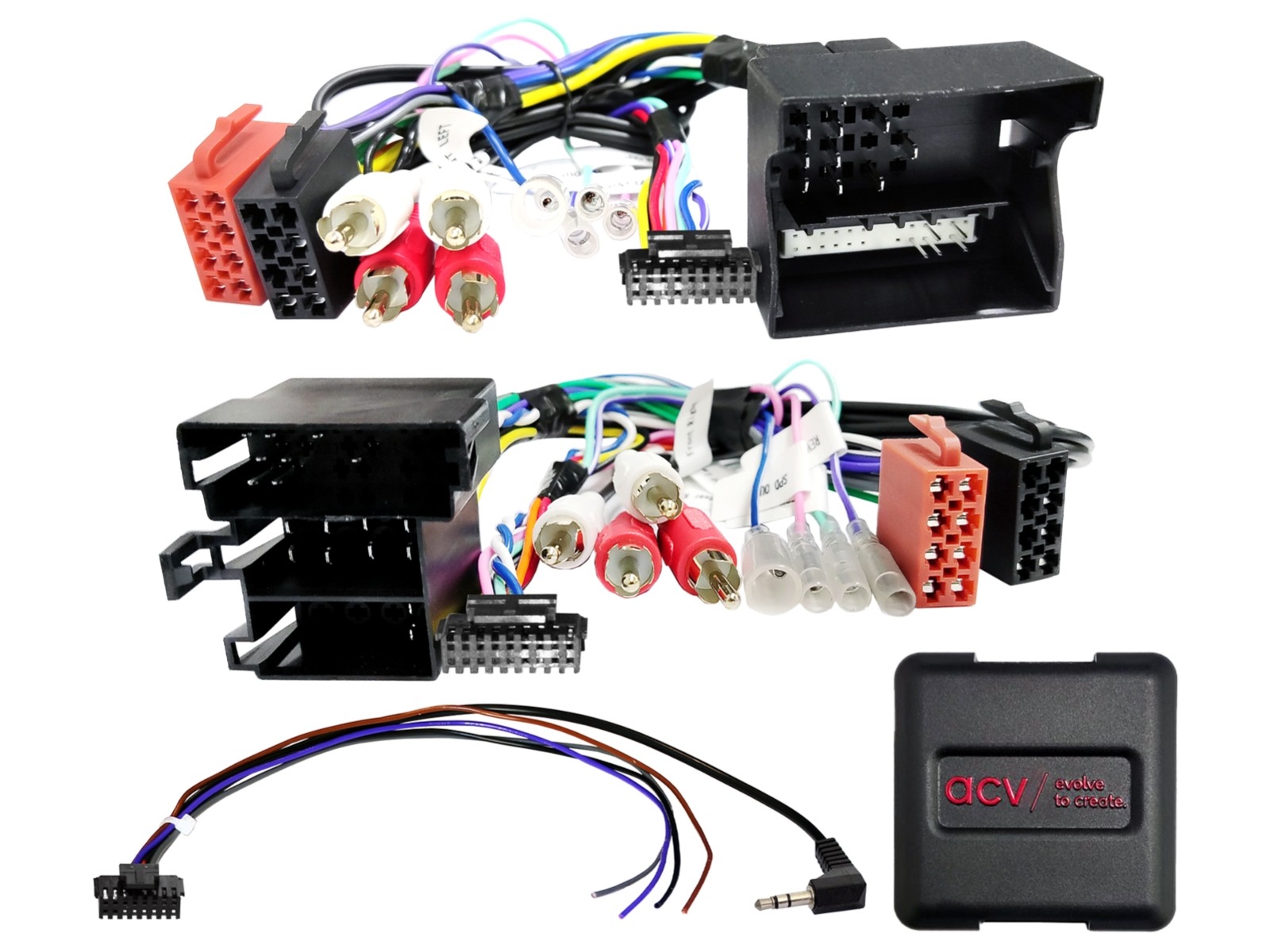

• LFB Audi ISO/Mini ISO/Quadlock Multilead Amp >Cinch > Artikel: 42xad00c
• Antennenadapter ISO(f)>DIN(m) 12V Phantom LEONI lose > Artikel: 1500-03-1-0

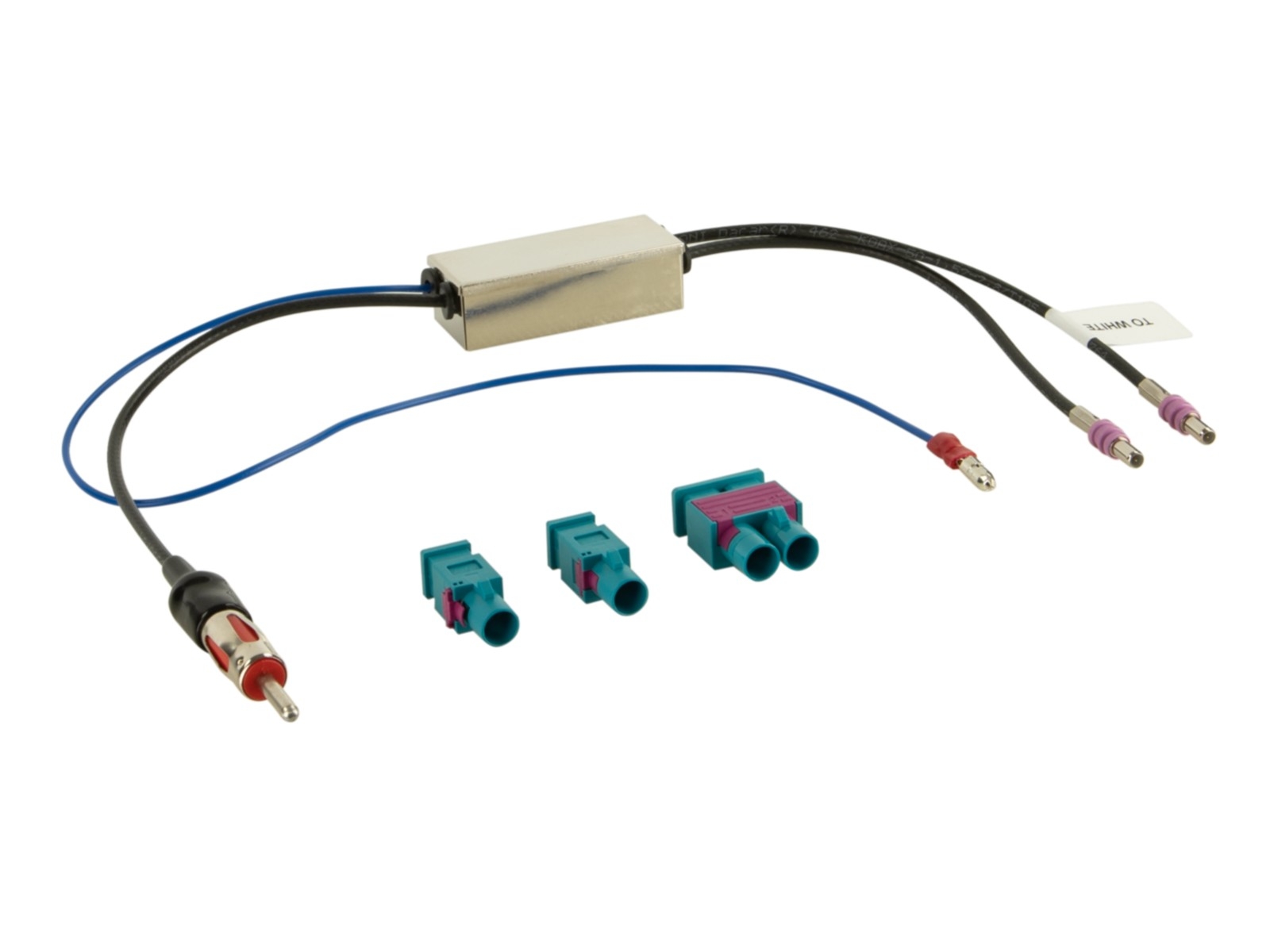

• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0

Optional:

• 9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
