AHD RFK Griffleiste passend f. Mercedes C/CLA/E/S/SLC/SLK

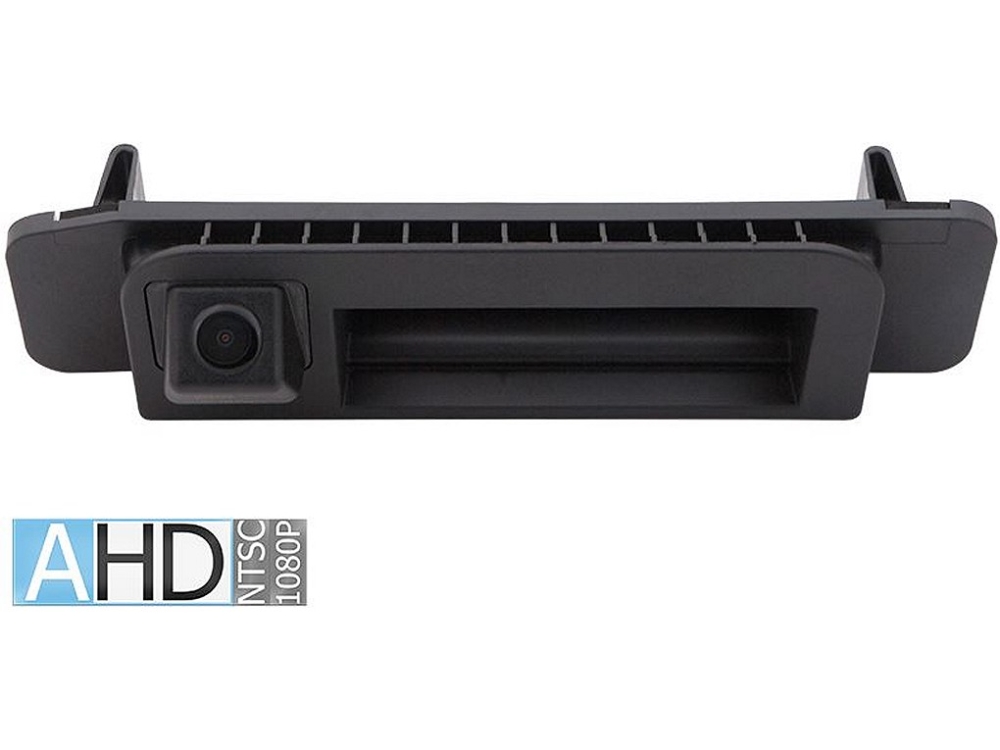

NavLinkz fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Rückfahrkamera und abschaltbaren Abstandslinien. Einfache Montage durch Austausch des Werks-Hecktürgriffs. Professioneller Systemkabelsatz in ausreichender Länge und mit automotiven Steckverbindungen. Dank Stecker mit geringem Durchmesser lässt sich das Kabel einfacher verlegen. Zusätzliche Ader für Signaldurchleitung, z.B. Stromversorgung oder Rückfahrsignal.
Produktfeatures
- Fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Rückfahrkamera (schwarz)
- Systemkabel mit Durchleitung, z.B. für Rückfahrsignal
- Sensor-Typ AHD NTSC CMOS
- Auflösung 1080p
- Frame rate 30fps
- Lichtempfindlichkeit 0.2 Lux
- Winkel diagonal 170°, horizontal 140°, vertikal 85°
- Gespiegeltes Bild (fest)
- Abschaltbare Abstandslinien (ab Werk eingeschaltet)
- Schutzklasse IP68

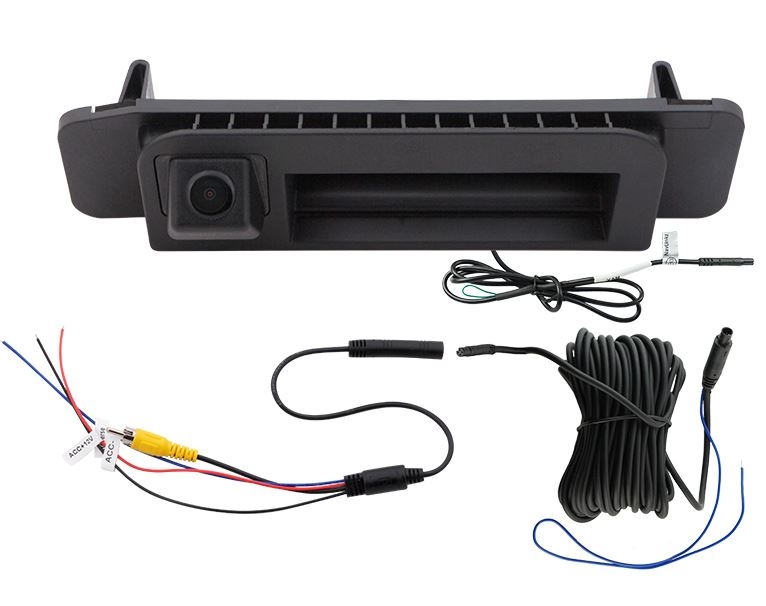

- 10,00m gesamte Systemkabellänge, setzt sich zusammen aus:
- 1,50m Kabel an Kamera auf 4-Pin-BM Systemkabelbuchse (Durchmesser 5mm)
- 8,10m Verlängerung 4-Pin-BM Stecker auf 4-Pin-BM Buchse
- 0,40m Adapter 4-Pin-BM Stecker auf Cinch Stecker + Stromversorgung (offene Enden)
Kompatibilität
| Hersteller | Modell |
|---|---|
| Mercedes Benz | C-Klasse (W205)* Limousine, CLA (C117), E-Klasse (W213), E-Klasse T-Modell/Kombi (S213), S-Klasse (W222), SLK (R172) ab 23.12.2014, SLC (R172) |

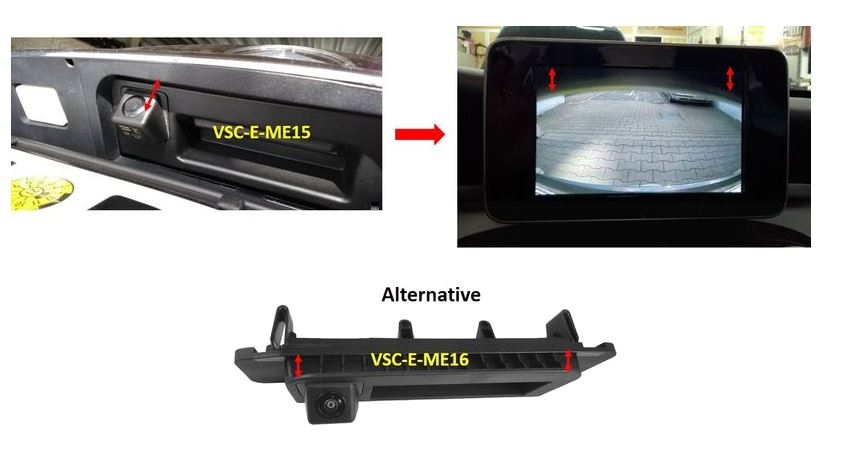

*Alternative zur VSA-ME15 mit "tieferem" Sitz der Kamera - siehe Bilder.
Abmessungen
| Komplett | 196 x 57 x 65mm (B x H x T) |
| Einbauöffnung | 150 x 43mm (B x H) |
| Lochabstand | 170mm |
HINWEIS: Bitte überprüfen Sie vor dem Kauf ob Größenangaben und Befestigungspunkte der Kamera mit denen des Fahrzeugs übereinstimmen!
Technische Daten
| Betriebsspannung | 12V DC (6V~16V) |
| Stromaufnahme max. | 70mA |
| Betriebstemperaturbereich | -20°C bis +70°C |
| Aufbewahrungstemperaturbereich | -40°C bis +85°C |
| * Produkt Gruppe | * PKW Rückfahrkameras |
| Baujahr | 2014201520162017201820192020202120222023202420252026 |
| Betriebsspannung | 12 V |
| Betriebstemperatur | bis 70 °C und mehr |
| Bildrate | 30 fps |
| Bildsensor | CMOS |
| Bildwiedergabe | Gespiegelt |
| Blickwinkel | 170° |
| Fahrzeugmarke | Mercedes-Benz |
| Fahrzeugmodell | Mercedes C-KlasseMercedes E-Klasse |
| Fahrzeugtyp | PKW |
| Farbe | Schwarz |
| Hilfslinien | Abschaltbar |
| Kamera-Auflösung | Full HD 1080p |
| Kameramontage | Hecktürgriff |
| Kameras Besonderheiten | FahrzeugspezifischesHilfslinien ausschaltbarIntegriertes HilfslinienSpiegelungsfunktion |
| Kameratyp | GriffleistenkameraRückfahrkamera |
| Kältefestigkeit | bis -20 °C |
| Lichtempfindlichkeit | über 0,1 Lux |
| Lieferumfang | Anschlusskabel |
| Länge | 150–250 mm |
| Montageposition | Außen |
| Passform | Fahrzeugspezifisch |
| Produktart | Rückfahrkamera |
| Schutzklasse | IP68 |
| Steckertyp | 4-Pin (Kamera)Cinch (RCA) |
| Stromaufnahme | 50–100 mA |
| Videonorm | NTSC |
| Videosignal | AHD |
| _Produkt Gruppe | Mercedes |
