AHD RFK Griffleiste passend f. Merc. A/B/C/CLA/GLx/ML/V/Vito

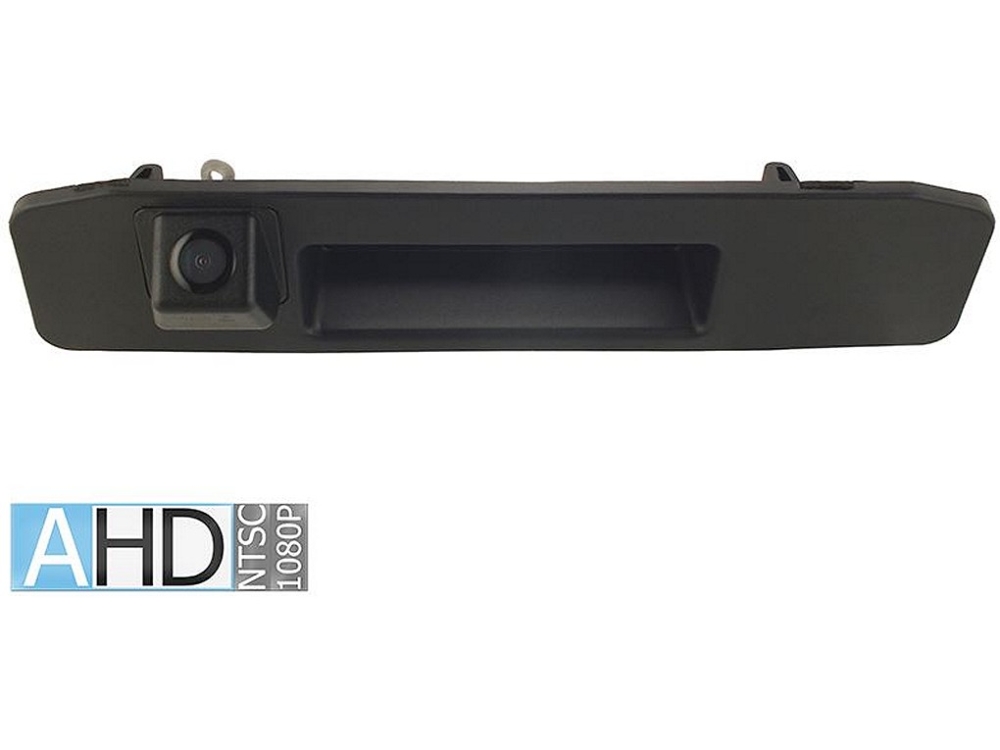

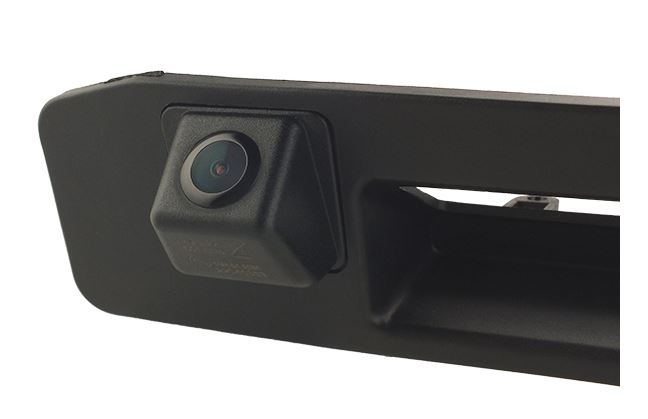

NavLinkz fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Rückfahrkamera und abschaltbaren Abstandslinien. Einfache Montage durch Austausch des Werks-Hecktürgriffs (der bestehende Werks-Kofferraum-Öffnungstaster wird weiterhin benötigt und in den Austausch-Hecktürgriff verbaut). Professioneller Systemkabelsatz in ausreichender Länge und mit automotiven Steckverbindungen. Dank Stecker mit geringem Durchmesser lässt sich das Kabel einfacher verlegen. Zusätzliche Ader für Signaldurchleitung, z.B. Stromversorgung oder Rückfahrsignal.
Produktfeatures
- Fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Rückfahrkamera (schwarz)
- Systemkabel mit Durchleitung, z.B. für Rückfahrsignal
- Sensor-Typ AHD NTSC CMOS
- Auflösung 1080p
- Bildrate 30fps
- Lichtempfindlichkeit 0.2 Lux
- Winkel diagonal 170°, horizontal 140°, vertikal 85°
- Gespiegeltes Bild (fest)
- Abschaltbare Abstandslinien (ab Werk eingeschaltet)
- Schutzklasse IP68

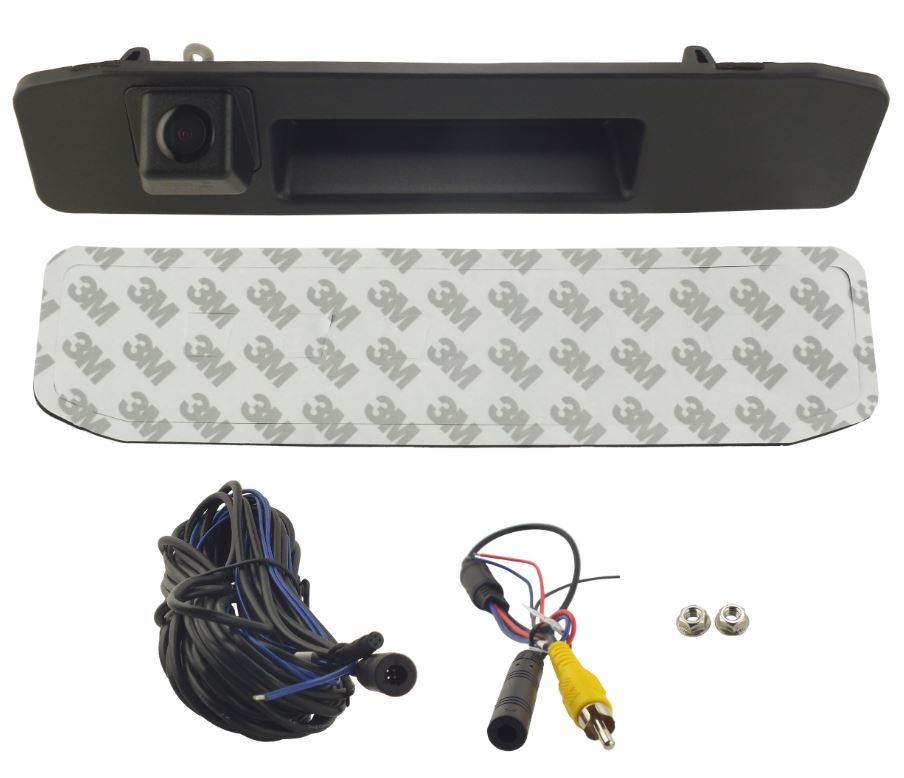

- 10,00m gesamte Systemkabellänge, setzt sich zusammen aus:
- 1,50m Kabel an Kamera auf 4-Pin-BM Systemkabelbuchse (Durchmesser 5mm)
- 8,10m Verlängerung 4-Pin-BM Stecker auf 4-Pin-BM Buchse
- 0,40m Adapter 4-Pin-BM Stecker auf Cinch Stecker + Stromversorgung (offene Enden)
Kompatibilität
| Hersteller | Modell |
|---|---|
| Mercedes Benz | A-Klasse (W176/W177), B-Klasse (W247), C-Klasse T-Modell/Kombi (S205), CLA Shooting Break (X117), GL (X166), GLA (X156/H247), GLB (X247), GLC SUV (X253), GLE (W166/W167), GLS (X166/X167), ML-Klasse (W166), V-Klasse (W447/W448) mit Heckklappe, Vito (W447) mit Heckklappe |
NICHT passend für GLC Coupé (C253).
NICHT passend für Fahrzeuge mit Werks-Rückfahrkamera. Dafür passt VSA-ME15-B.
Bei einigen Fahrzeugen ist bauartbedingt die Anhängerkupplung/Stoßstange nicht im Sichtbereich der Kamera.
NICHT passend für Fahrzeuge mit Werks-Rückfahrkamera. Dafür passt VSA-ME15-B.
Bei einigen Fahrzeugen ist bauartbedingt die Anhängerkupplung/Stoßstange nicht im Sichtbereich der Kamera.
Abmessungen
| Komplett | 215 x 53 x 65mm (B x H x T) |
| Einbauöffnung | 150 x 42mm (B x H) |
| Lochabstand | 170mm |
HINWEIS: Bitte überprüfen Sie vor dem Kauf ob Größenangaben und Befestigungspunkte der Kamera mit denen des Fahrzeugs übereinstimmen!
Technische Daten
| Betriebsspannung | 12V DC (6V~16V) |
| Stromaufnahme max. | 70mA |
| Betriebstemperaturbereich | -20°C bis +70°C |
| Aufbewahrungstemperaturbereich | -40°C bis +85°C |
| * Produkt Gruppe | * PKW Rückfahrkameras |
| Betriebsspannung | 12 V |
| Betriebstemperatur | bis 70 °C und mehr |
| Bildrate | 30 fps |
| Bildsensor | CMOS |
| Bildwiedergabe | Gespiegelt |
| Blickwinkel | 170° |
| Fahrzeugmarke | Mercedes-Benz |
| Fahrzeugmodell | Mercedes C-Klasse |
| Fahrzeugtyp | PKW |
| Farbe | Schwarz |
| Hilfslinien | Abschaltbar |
| Kamera-Auflösung | Full HD 1080p |
| Kameramontage | Hecktürgriff |
| Kameras Besonderheiten | FahrzeugspezifischesHilfslinien ausschaltbarIntegriertes HilfslinienSpiegelungsfunktion |
| Kameratyp | GriffleistenkameraRückfahrkamera |
| Kältefestigkeit | bis -20 °C |
| Lichtempfindlichkeit | über 0,1 Lux |
| Lieferumfang | Anschlusskabel |
| Länge | 150–250 mm |
| Montageposition | Außen |
| Passform | Fahrzeugspezifisch |
| Produktart | Rückfahrkamera |
| Schutzklasse | IP68 |
| Steckertyp | 4-Pin (Kamera)Cinch (RCA) |
| Stromaufnahme | 50–100 mA |
| Videonorm | NTSC |
| Videosignal | AHD |
| _Produkt Gruppe | Mercedes |
