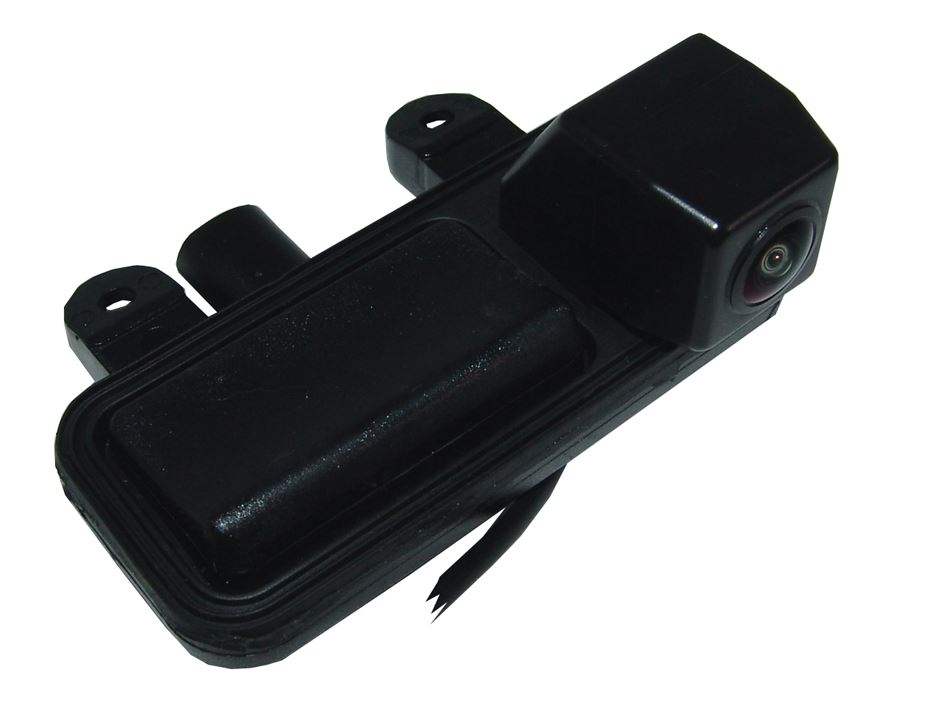

RFK Griffleiste passend f. Mercedes A/CL/CLS/S

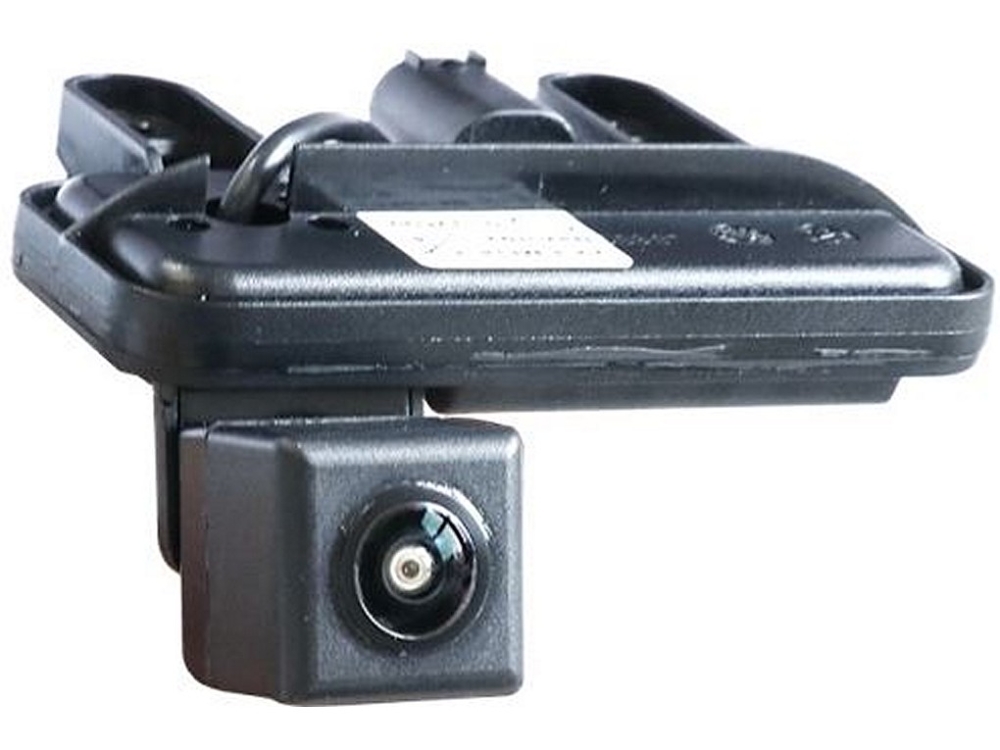

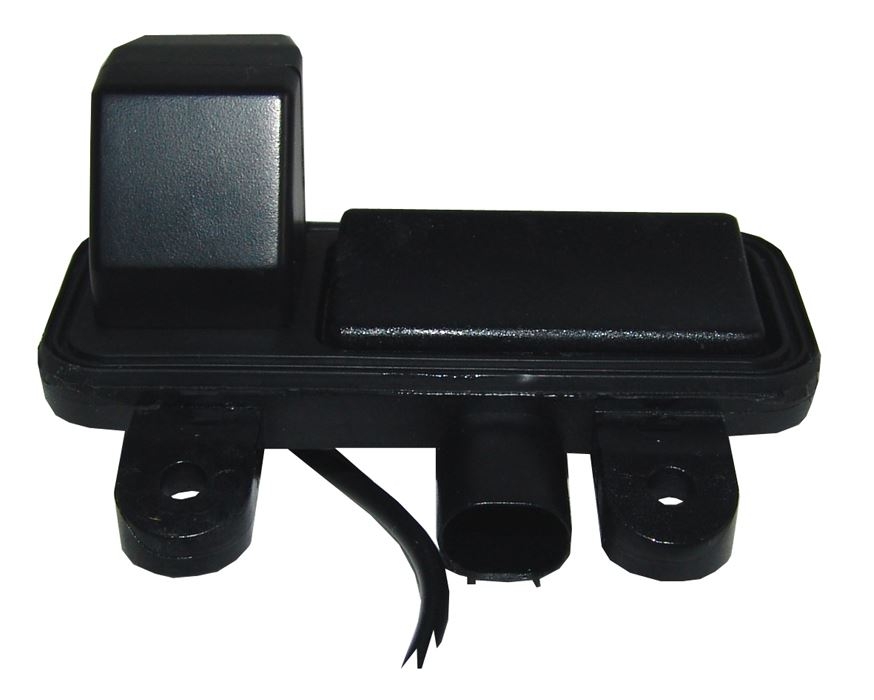

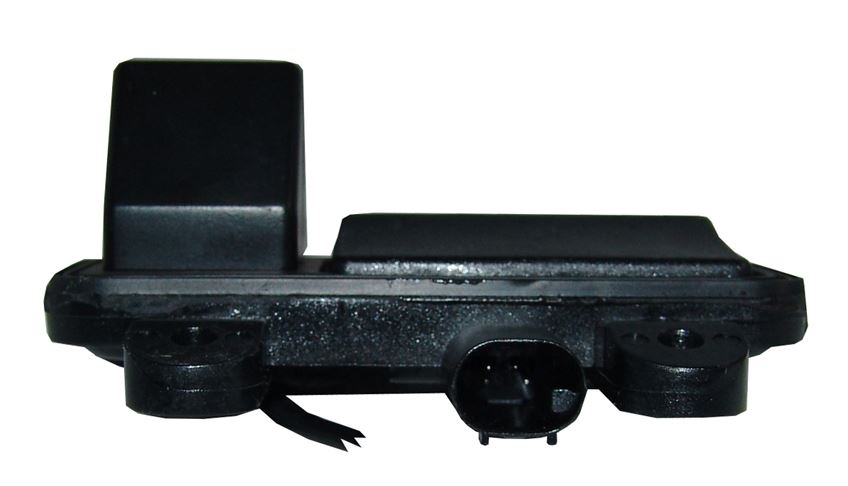

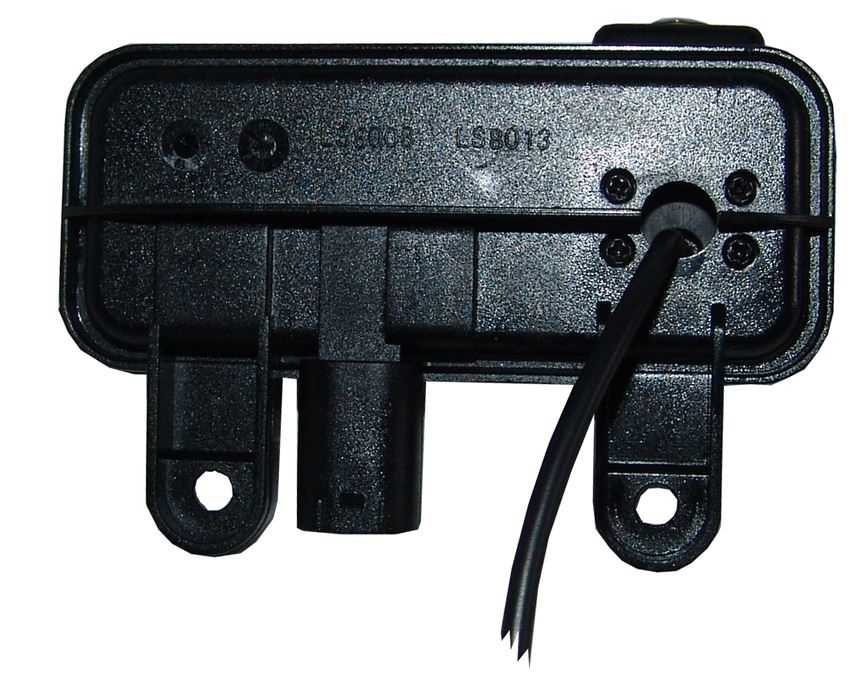

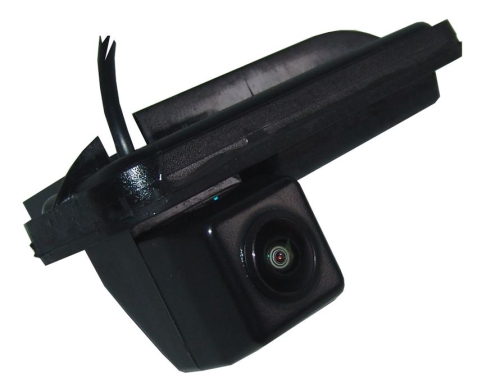

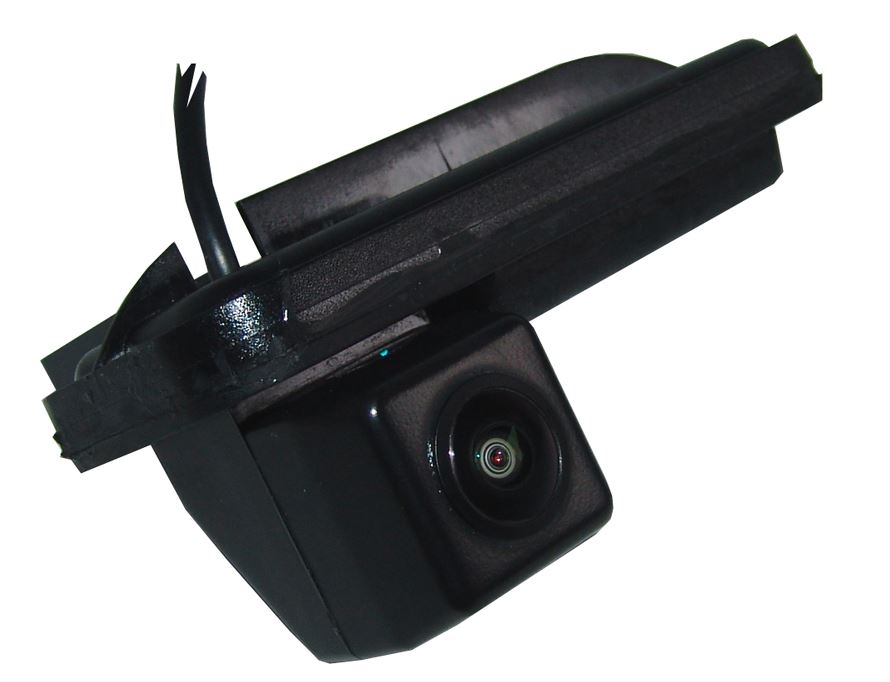

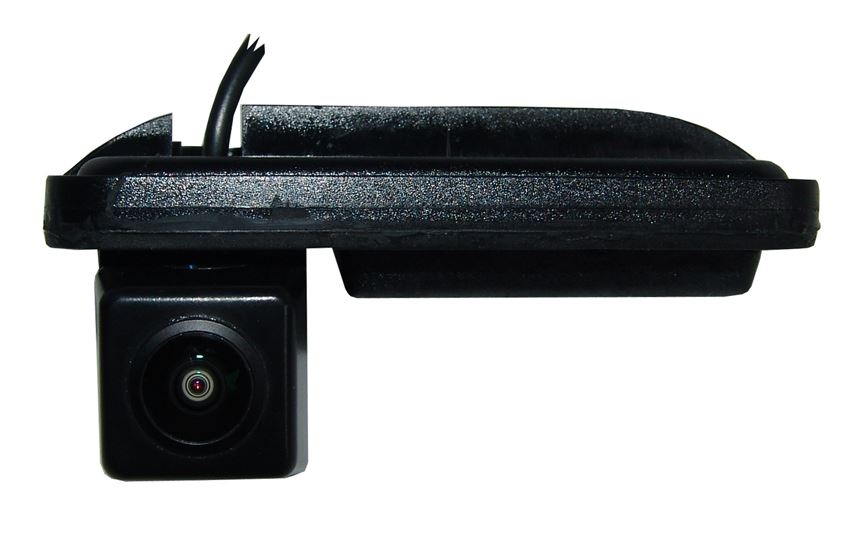

NavLinkz fahrzeugspezifischer Austausch-Hecktüröffnerschalter mit integrierter Rückfahrkamera und abschaltbaren Abstandslinien. Einfache Montage durch Einbau in den Werks-Hecktürgriff. Professioneller Systemkabelsatz in ausreichender Länge und mit automotiven Steckverbindungen. Dank Stecker mit geringem Durchmesser lässt sich das Kabel einfacher verlegen. Zusätzliche Ader für Signaldurchleitung, z.B. Stromversorgung oder Rückfahrsignal.
Produktfeatures
- Fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Rückfahrkamera (schwarz)
- Systemkabel mit Durchleitung, z.B. für Rückfahrsignal
- Sensor-Typ 1/4 Zoll CMOS NTSC HD low-light sensitive
- 800 TV-Linien
- Lichtempfindlichkeit 0.1 Lux
- Blende F1.2
- Winkel diagonal 180°, horizontal 140°, vertikal 105°
- Gespiegeltes Bild (fest)
- Abschaltbare Abstandslinien (ab Werk eingeschaltet)
- Schutzart IP69K

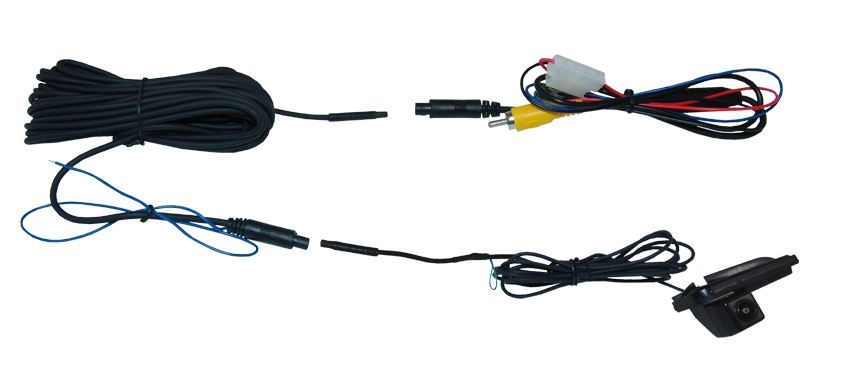

- 9,00m gesamte Systemkabellänge, setzt sich zusammen aus:
- 0,6m Kamerakabel mit 4-Pin-3V Systemkabelbuchse (Durchmesser 5mm)
- 8,00m Verlängerung 4-Pin-3V Stecker auf 4-Pin-3V Buchse
- 0,40m Adapter 4-Pin-3V Stecker auf Cinch Stecker + Stromversorgung (offene Enden)
Kompatibilität
| Hersteller | Modell |
|---|---|
| Mercedes Benz | CL C216, CLS C218, X218 (Shooting Brake), S-Klasse W221, SLK R172 bis 23.12.2014 |
NICHT passend für:
A-Klasse (W169), B-Klasse (W176), C-Klasse (A205, C205), CL (C215), GLC Coupé (C253), GLE (C292), GLS (X167), M-Klasse (W164), S-Klasse (W222, W223), SLK (R171)
A-Klasse (W169), B-Klasse (W176), C-Klasse (A205, C205), CL (C215), GLC Coupé (C253), GLE (C292), GLS (X167), M-Klasse (W164), S-Klasse (W222, W223), SLK (R171)
Abmessungen
| Komplett | 89x37x88mm (B x H x T) |
| Einbauöffnung | 89x59mm (B x H) |
HINWEIS: Bitte überprüfen Sie vor dem Kauf ob Größenangaben und Befestigungspunkte der Kamera mit denen des Fahrzeugs übereinstimmen!
Technische Daten
| Betriebsspannung | 12V DC (6V~16V) |
| Stromaufnahme | 50mA |
| Leistungsaufnahme | 0.6W |
| Betriebstemperaturbereich | -30°C bis +75°C |
| Aufbewahrungstemperaturbereich | -40°C bis +80°C |
| * Produkt Gruppe | * PKW Rückfahrkameras |
| Betriebsspannung | 12 V |
| Bildsensor | CMOS |
| Bildwiedergabe | Gespiegelt |
| Blickwinkel | 180° |
| Fahrzeugmarke | Mercedes-Benz |
| Fahrzeugtyp | PKW |
| Farbe | Schwarz |
| Hilfslinien | Abschaltbar |
| Kamera-Auflösung | 700–800 TVL |
| Kamerafunktionen | Nachtsicht / Infrarot |
| Kameralinsen | Einzelkamera (1 Linse) |
| Kameramontage | GriffleisteHecktürgriff |
| Kameras Besonderheiten | FahrzeugspezifischesHilfslinien ausschaltbarIntegriertes HilfslinienSpiegelungsfunktion |
| Kameratyp | GriffleistenkameraRückfahrkamera |
| Kältefestigkeit | bis -30 °C |
| Lichtempfindlichkeit | 0,02–0,1 LuxF1.2 und lichtstärker |
| Lieferumfang | Anschlusskabel |
| Länge | bis 150 mm |
| Montageposition | Außen |
| Passform | Fahrzeugspezifisch |
| Produktart | Rückfahrkamera |
| Schutzklasse | IP69K |
| Steckertyp | 4-Pin (Kamera)Cinch (RCA) |
| Stromaufnahme | bis 50 mA |
| Videonorm | NTSC |
| Videosignal | Analog (CVBS/Cinch) |
| _Produkt Gruppe | Mercedes |
