9 Kit BMW 1er 2007-2013 Klimatronik LFB/Anntenne

9 Kit BMW 1er 2007-2013 Klimatronik LFB/Anntenne

Radioblende 9 Zoll und Radioanschlusskit Lenkradfernbedienung BMW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock BMW Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(f) > DIN(m)
• Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert

• Fahrzeuge mit Business Professional OEM Gerät
• Fahrzeuge mit Klimatronik

• Fahrzeuge ohne I-Drive in der Mittelkonsole
• Fahrzeuge ohne OEM MOST Soundsystem

• PDC / Warntöne nicht unterstützt*

• Anpassungsarbeiten im Radioschacht mit Werkstattmitteln erforderlich
• Schalterleiste muss versetzt werden
• Schalterleistenaufnahme in der Blende mit Werkstattmitteln anpassen wenn notwendig

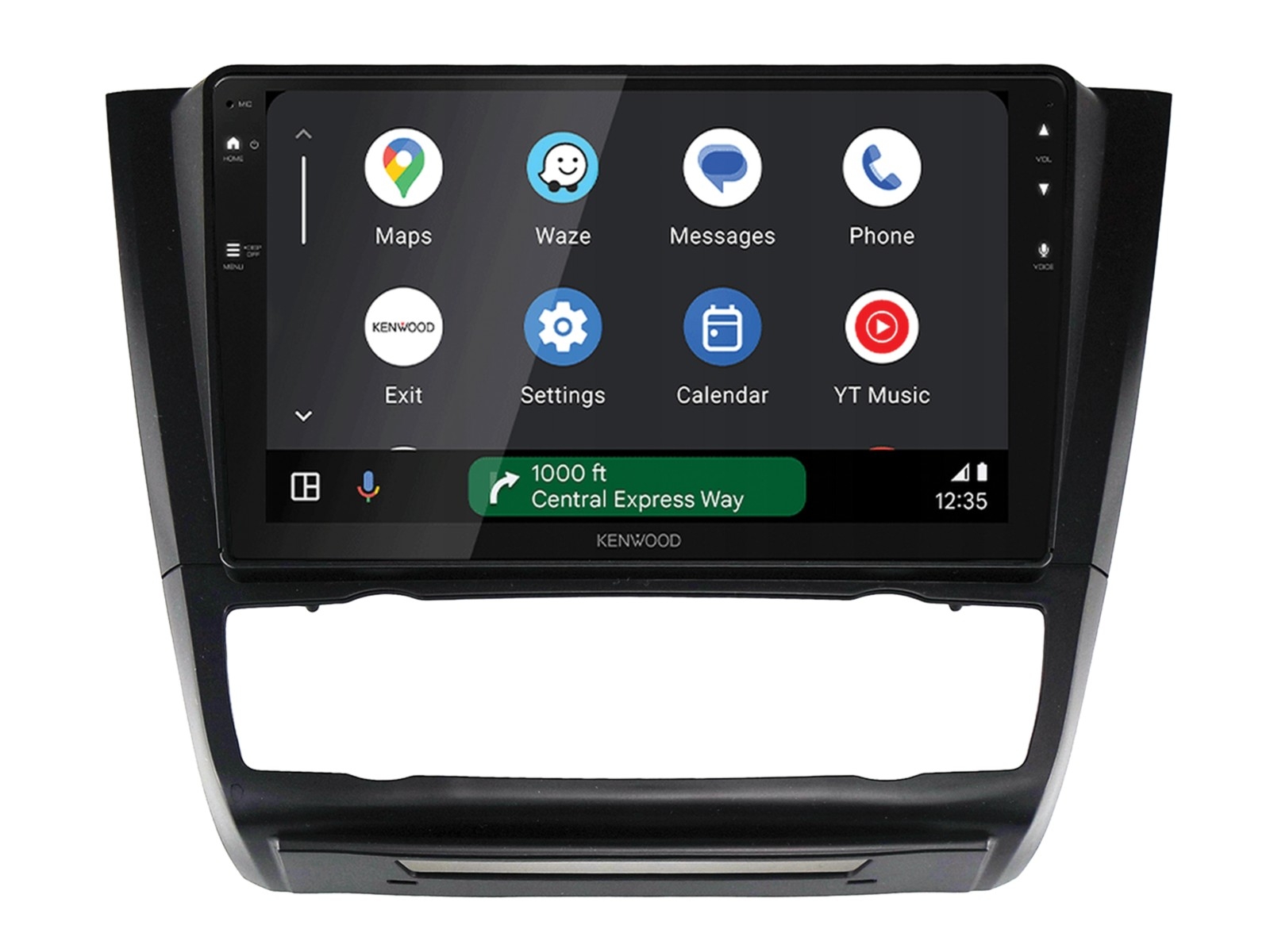

• 9" Tablet-Geräte mit trapezförmigem Monitor
• 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
• 9" L-Body-Geräte individuelle Einbausituation im Fahrzeug prüfen

• Gerätemontage mit individuellem Zubehör
• Displaymontage mit individuellem Zubehör

• Radioblende mit geeigneten Mitteln zusätzlich im Radioschacht fixieren
• Nacharbeiten an der Passform mit Werkstattmitteln wenn notwendig
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

BMW

• 1er (E81/E87/E82/E88) 10/2007 - 01/2012
• 1er (E82/E88) 03/2011 - 10/2013

 Technische Daten:

• Farbe: schwarz

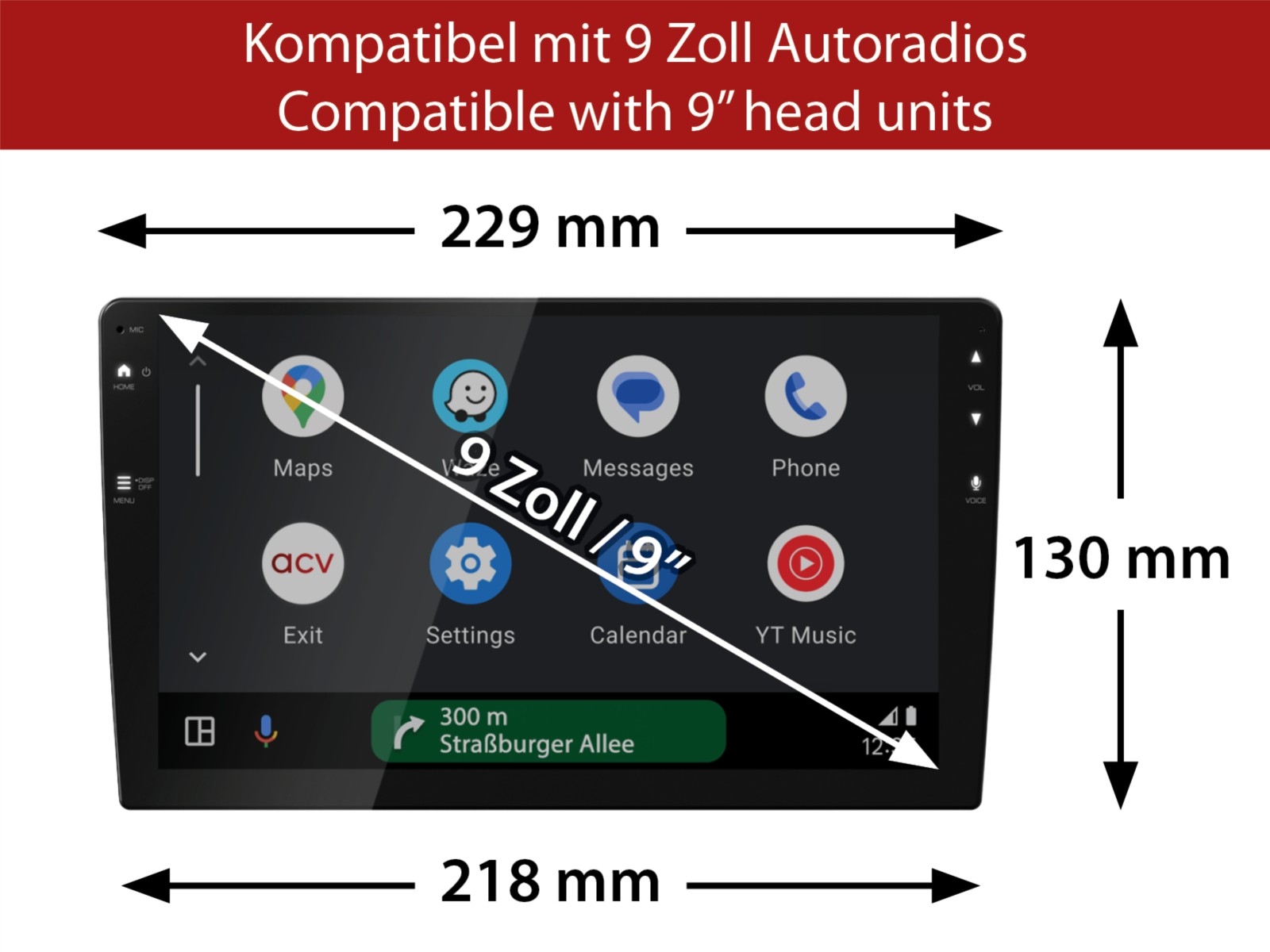

• Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• *optional Warnton Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Artikel: can-pdc

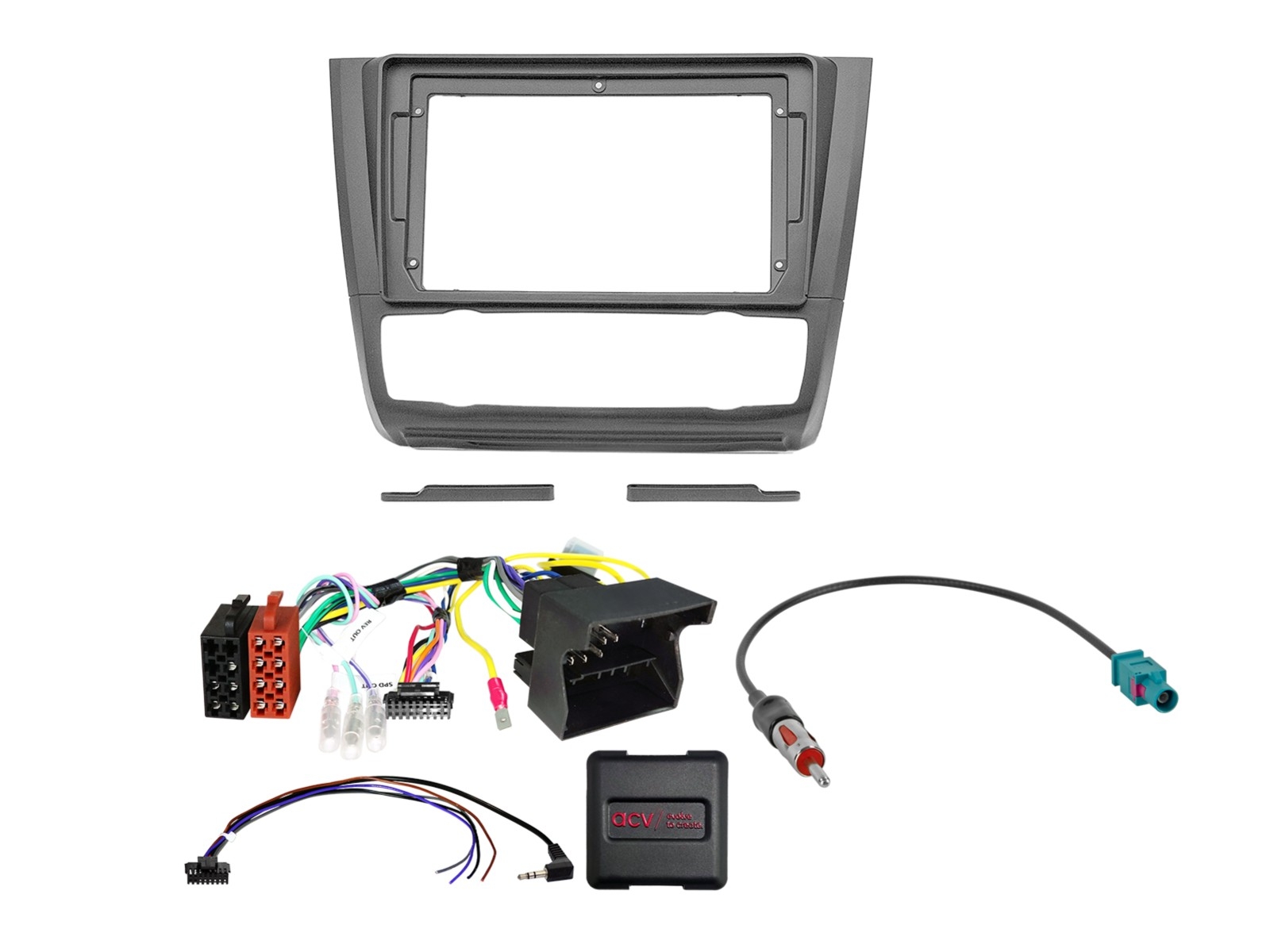

Lieferumfang:

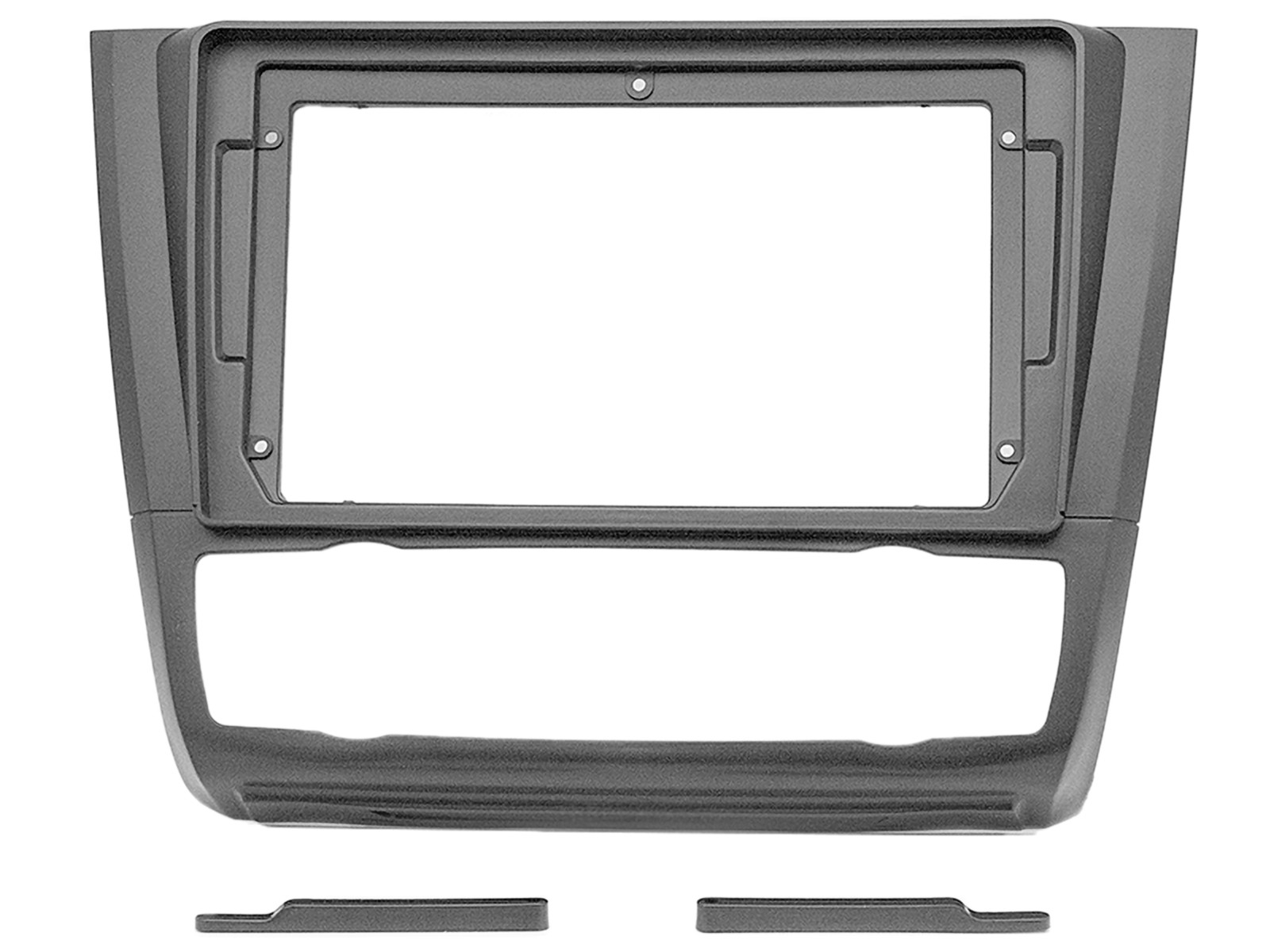

• 9" Radioblende BMW 1er 10/2007-10/2013 Klimatronik > Artikel: 381023-92-1

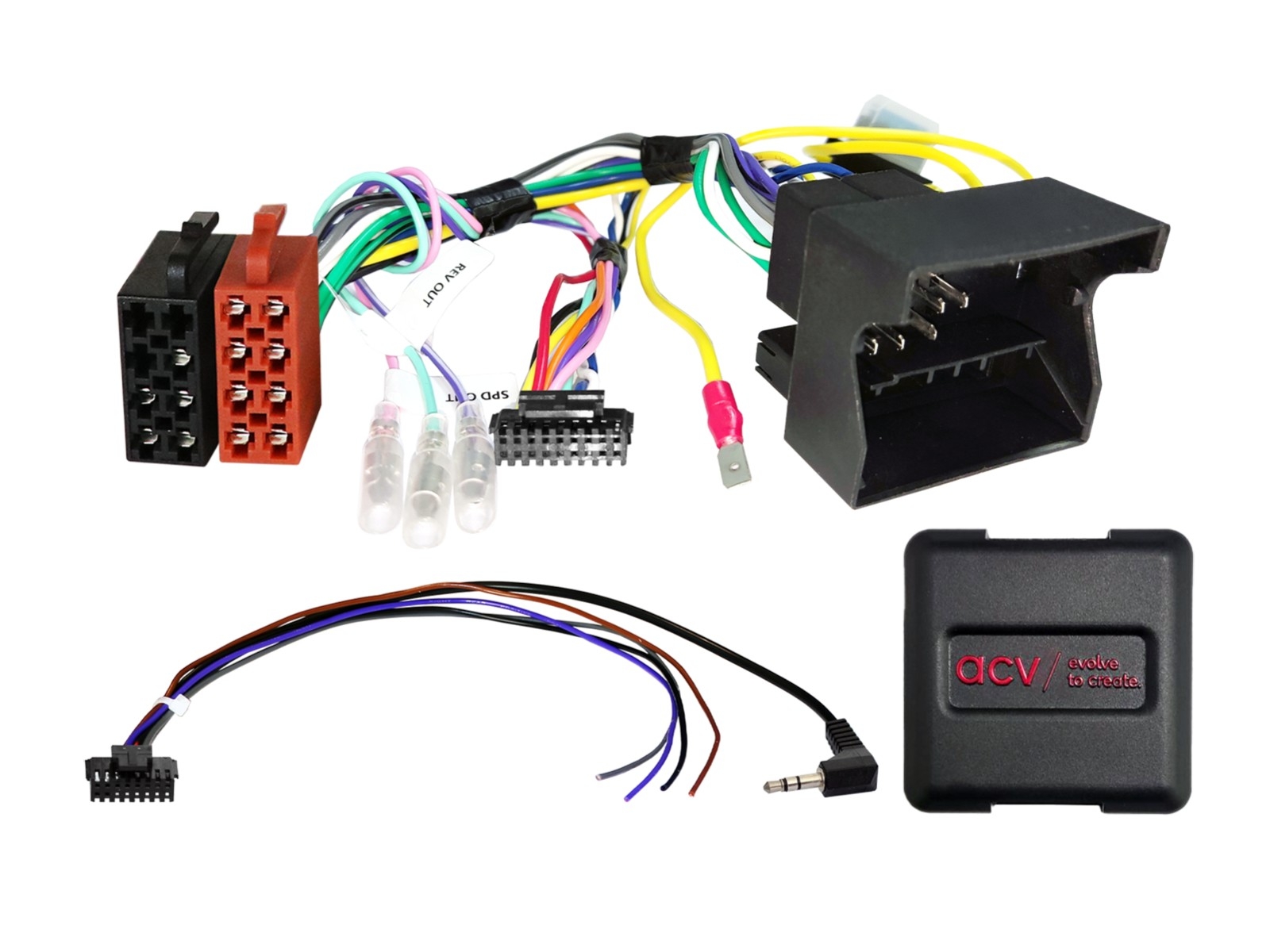

• LFB BMW/Mini Fahrzeuge 40Pin Quadlock Multilead CAN Bus lose > Artikel: 42xbm005-0

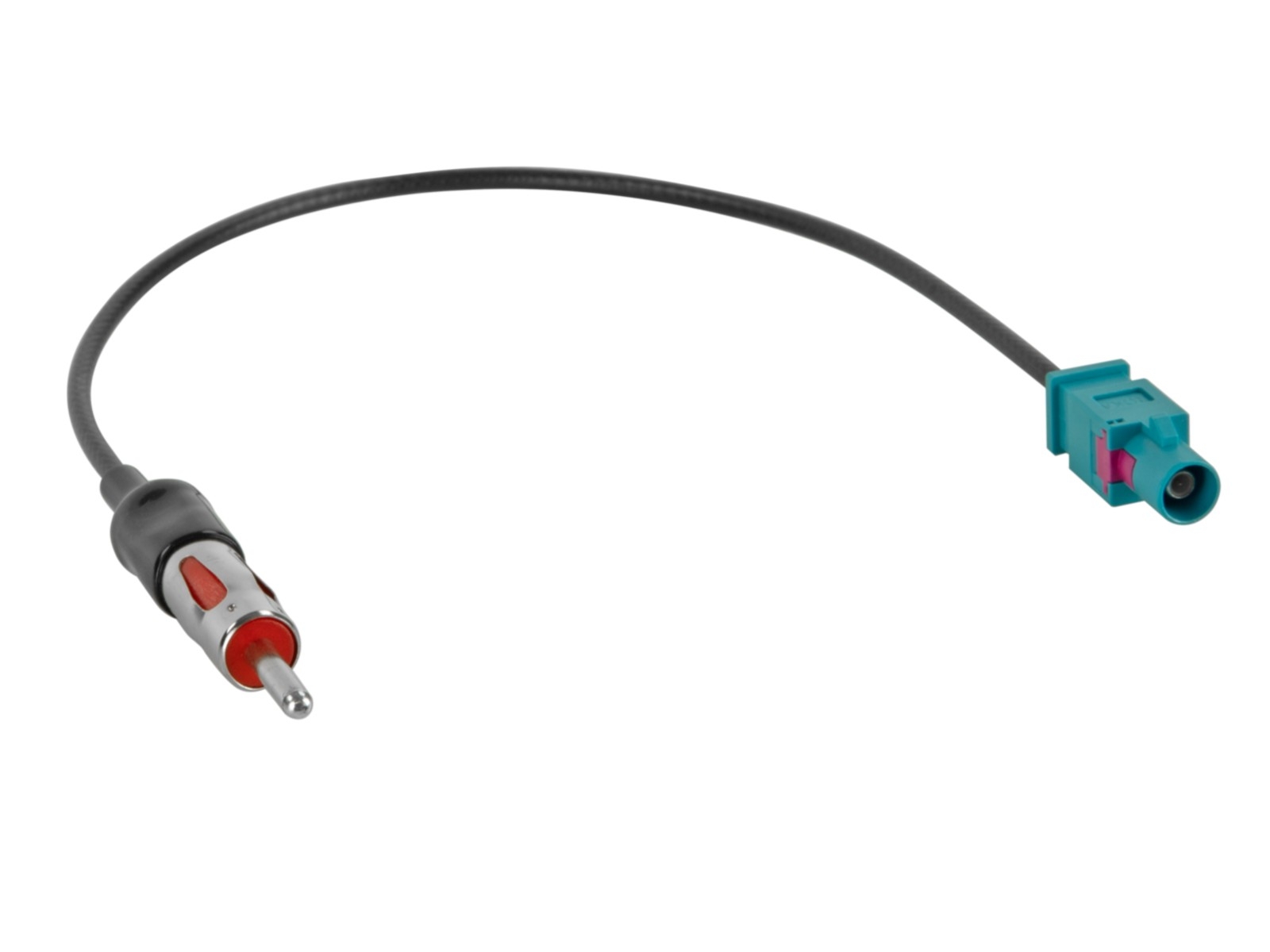

• Antennenadapter Fakra Z(m)>DIN(m) passiv LEONI/ROKA lose > Artikel: 1524-01-1-0

Optional:

• 9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
