9 Kit Mercedes Fahrzeuge ISO/Mini-ISO/Quadlock LFB/Antenne
Radioblende 9 Zoll und Radioanschlusskit Lenkradfernbedienung Mercedes
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.
Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.
Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Hinweis:
- CAN Bus
- Anschluss: 40 Pin Quadlock Mercedes Stecker
- Anschluss: ISO
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- Anschluss: OEM Antenne Fakra(f) > DIN(m)
- Anschluss: OEM Antenne ISO(m) > DIN(m)
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- Fahrzeuge Mercedes mit 1-DIN Audio 5 OEM Gerät
- Fahrzeuge Mercedes mit 2-DIN Audio 20 OEM Gerät
- Fahrzeuge Mercedes mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation:
- Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
Fahrzeuge mit Radiovorbereitung CAN Bus Anschluss und ISO Stecker Belegung vor Installation durch messen mit OEM Gerät prüfen:
- Fehlanschluss beschädigt das Interface
Fahrzeuge ohne ISO Stecker Belegung:
- Pin 7: +12V Zündungsstrom Klemme 15
- Pin 6: +12V Beleuchtung Klemme 58
CAN Bus Anschluss:
- Innenraum-CAN Bus Verteiler im Fußraum des Fahrzeugs
- CAN Bus blau/CAN High <> weiß/CAN Low alternativ > Klimatronik verdrillt rot/braun CAN High <> brown CAN Low
- 9" Tablet-Geräte mit trapezförmigem Monitor
- 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
- Gerätemontage mit individuellem Zubehör
- Displaymontage mit individuellem Zubehör
- Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Mercedes
- A-Klasse (C169/W169) 10/2004 - 04/2008*
- A-Klasse (C169/W169) 06/2008 - 06/2012*
- B-Klasse (T245) 07/2005 - 04/2008*
- B-Klasse (T245) 04/2008 - 09/2011*
- Vito/Viano (W639) 04/2006 - 08/2010**
- Vito/Viano (W639) 09/2010 - 03/2014**
Technische Daten:
- Farbe: schwarz

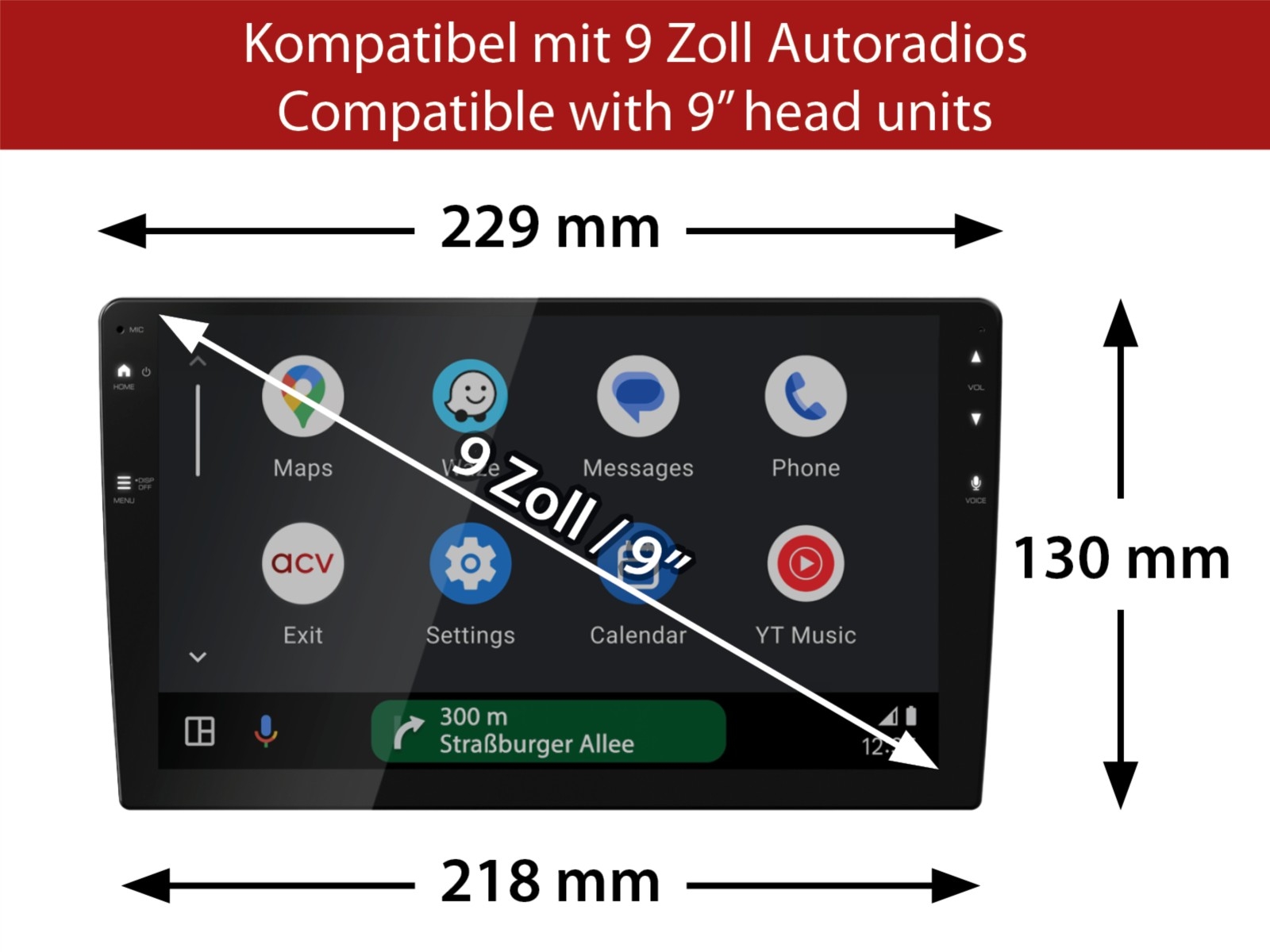

- Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückfahrsignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
- Lenkradfernbedienung
*Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 169 680 32 39 7 / Fahrzeugausstattung beachten
**Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 639 680 04 07 / Fahrzeugausstattung beachten
**Fahrzeuge mit Radiovorbereitung Geräteträger > OEM Mercedes Artikelnummer: A 639 689 1031

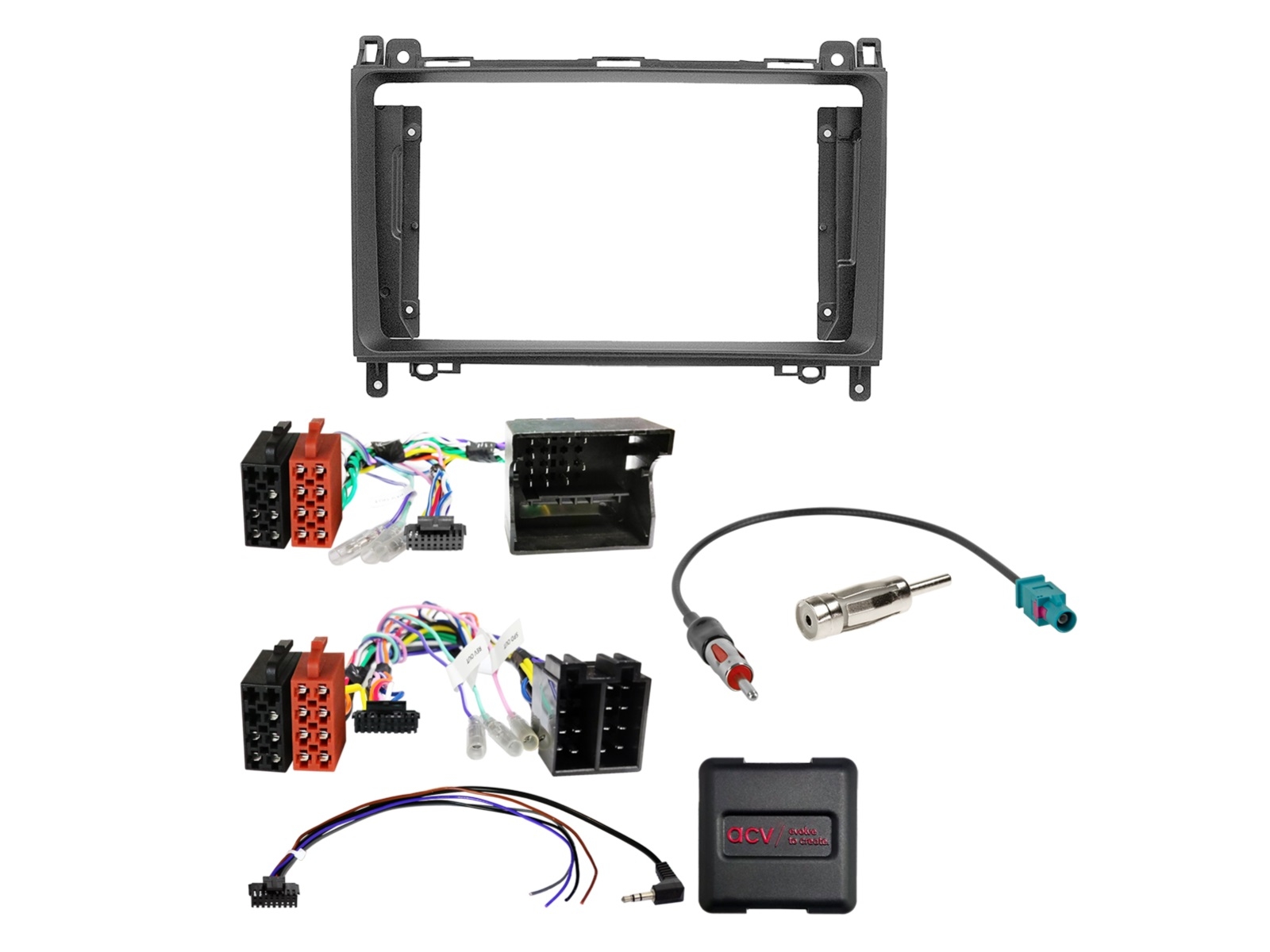

Lieferumfang:

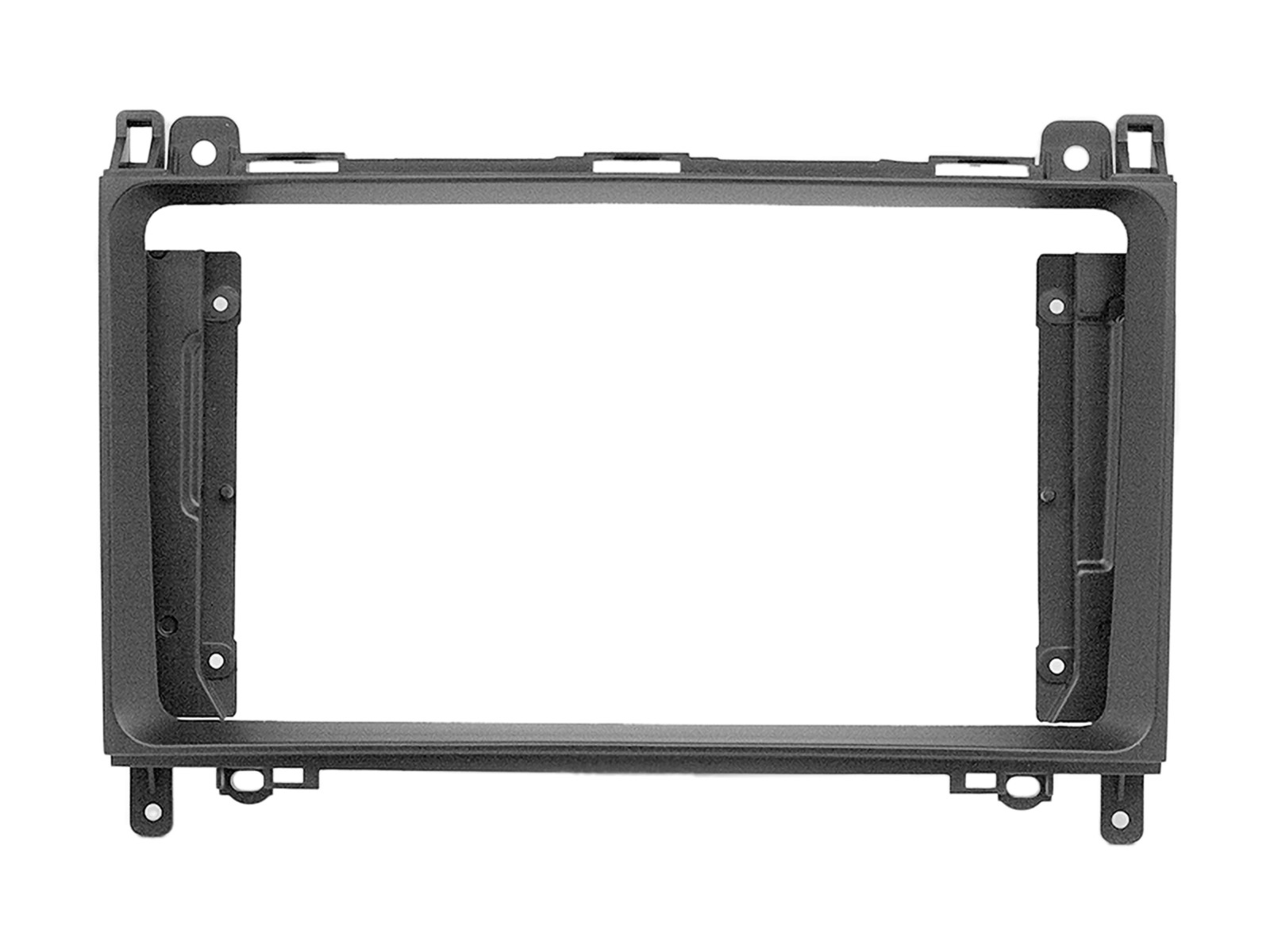

- 9" Radioblende Mercedes diverse Fahrzeuge schwarz > Artikel: 381190-90-1

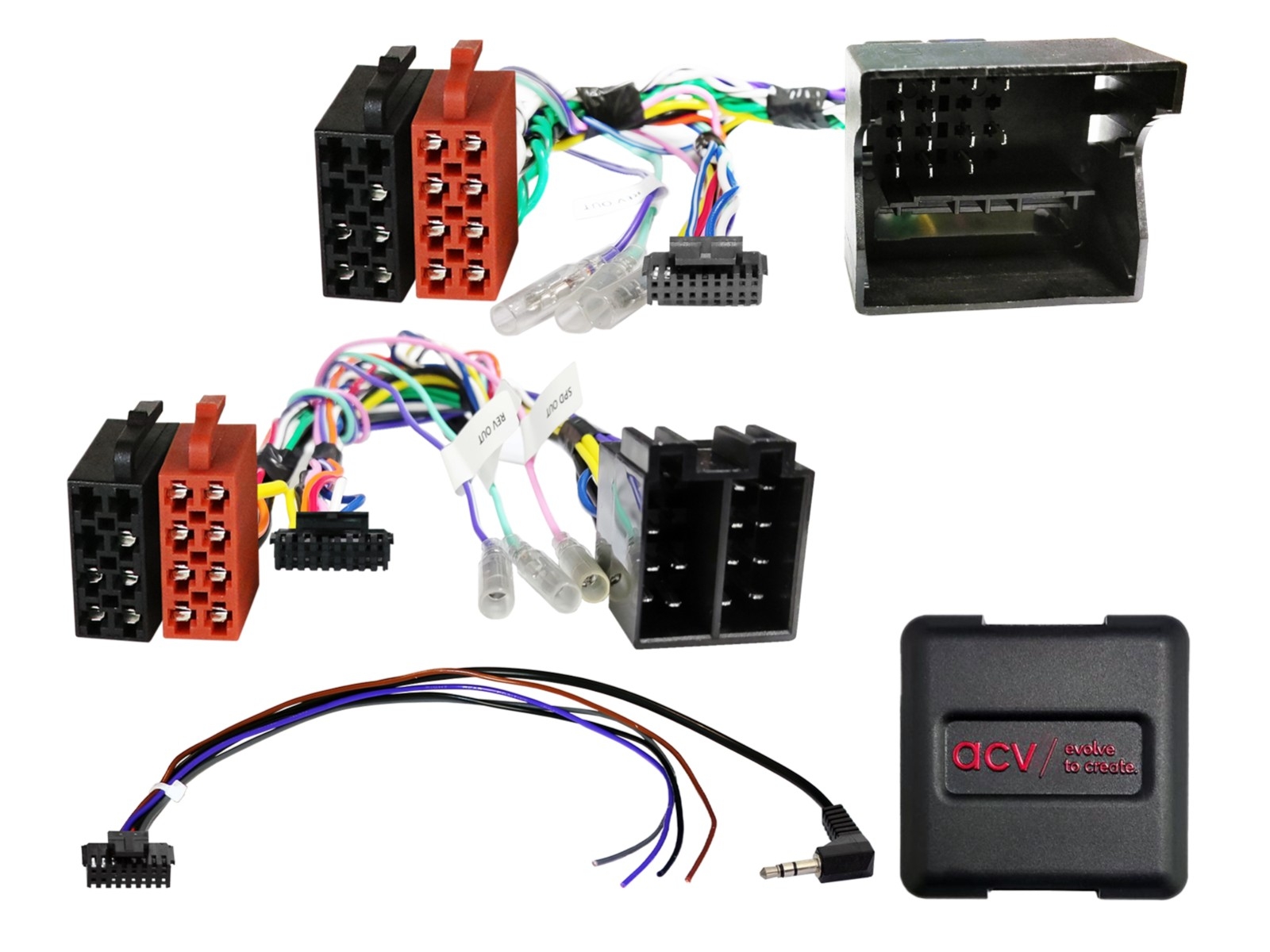

- LFB Mercedes/Smart/VW ISO/40Pin Quadlock Multilead lose > Artikel: 42xmc00c-0

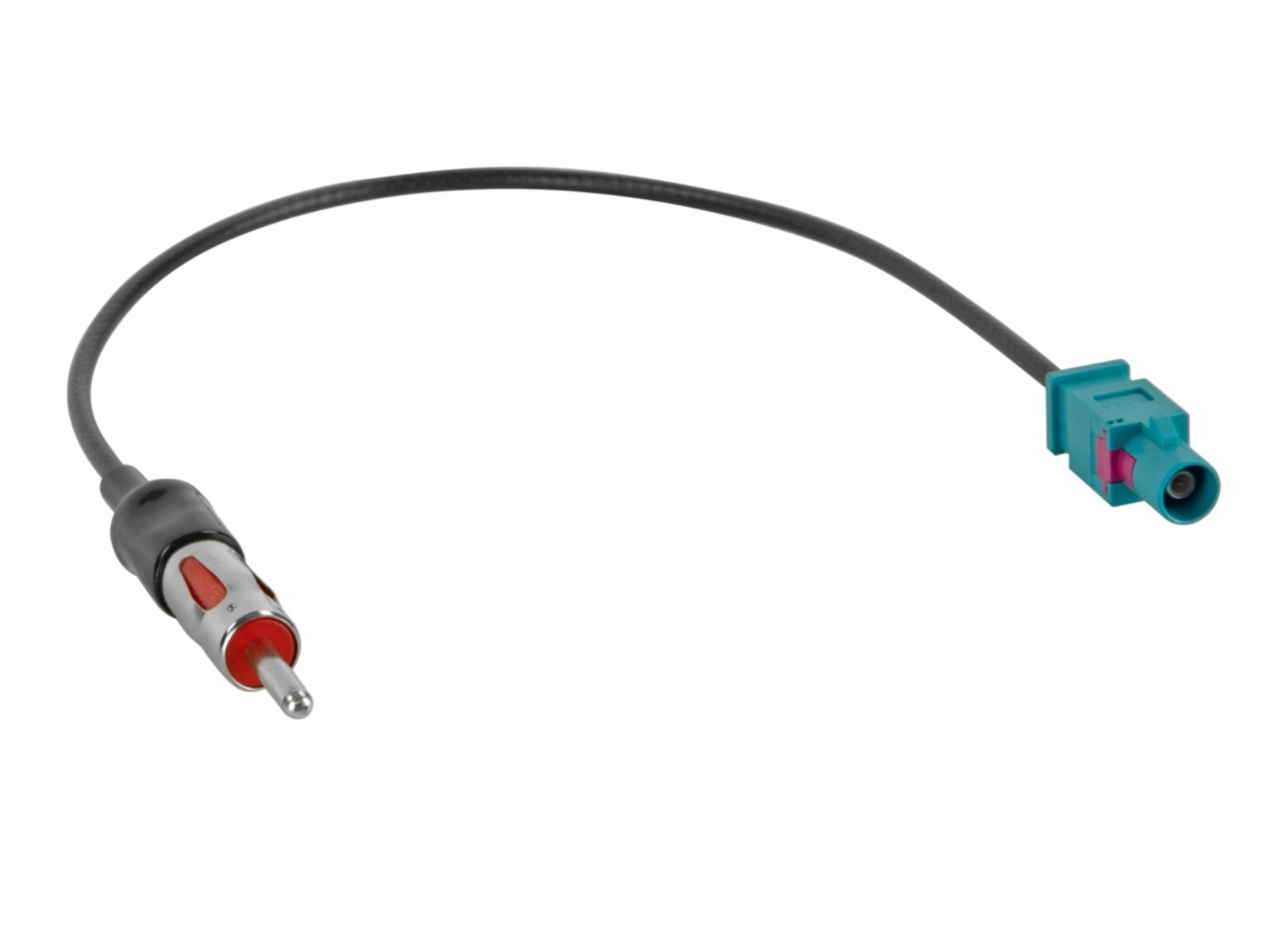

- Antennenadapter Fakra Z(m)>DIN(m) passiv LEONI/ROKA lose > Artikel: 1524-01-1-0

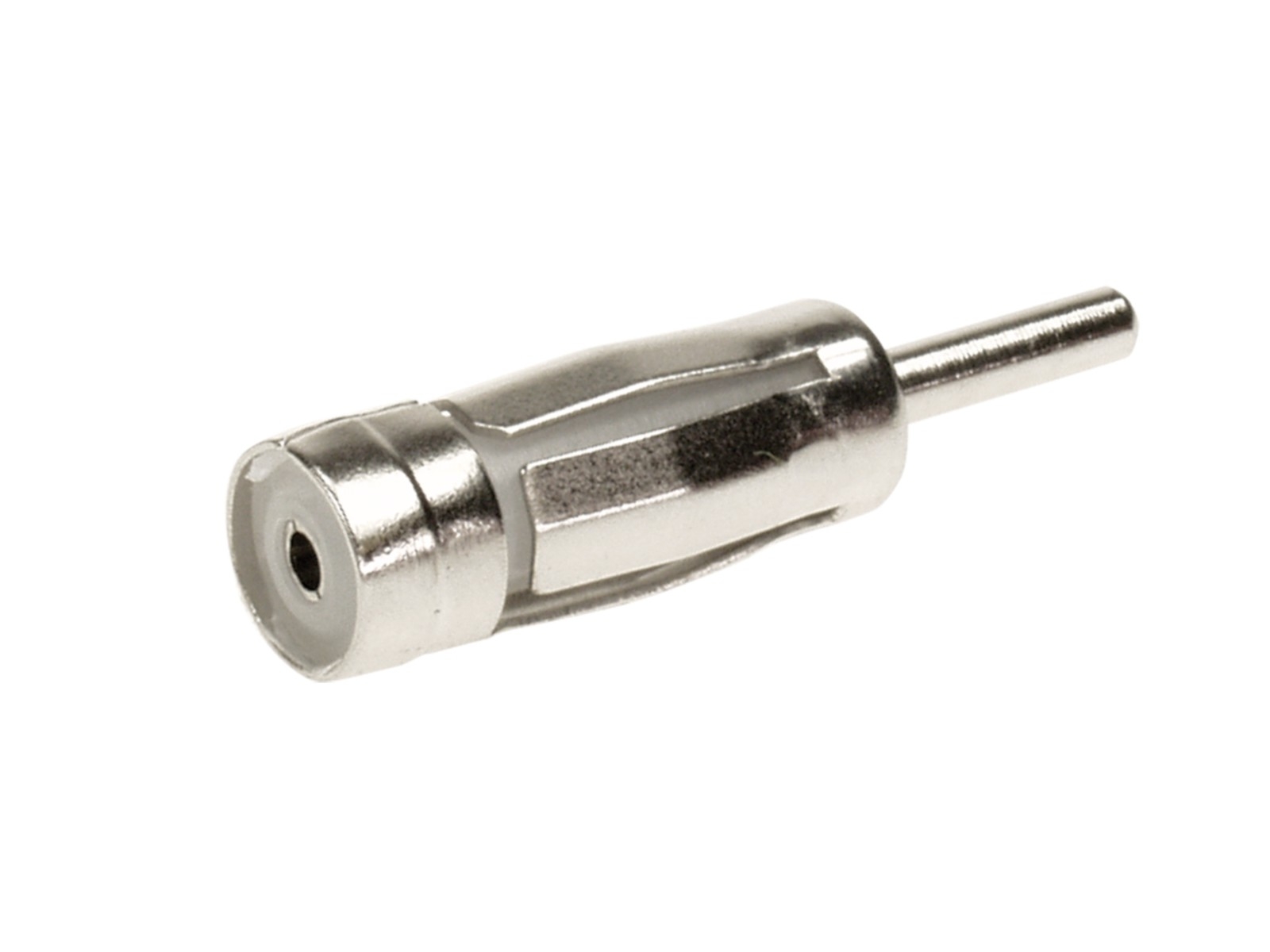

- Antennenadapter ISO(f)>DIN(m) lose > Artikel: 1500-00-0
Optional:
- 9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
| Anschluss Radio | ISOQuadlock (40 Pin) |
| Antennenanschluss | DINFakraISO |
| Ausstattung & Funktionen | CAN-BusLenkradfernbedienung |
| Baujahr | 2005200620072008200920102011201220132014 |
| Baureihe | W639 |
| Bildschirmgröße | 9 Zoll |
| Blendenausschnitt | 9 Zoll (ca. 230 x 130 mm) |
| CAN-Bus | Mit CAN-Bus |
| Einbauzweck | Lenkradfernbedienung erhalten |
| Fahrzeug-Bus | CAN-Bus |
| Fahrzeugmarke | Mercedes-Benz |
| Fahrzeugsignale | BeleuchtungGeschwindigkeitHandbremseLenkradfernbedienungRückwärtsgangZündung |
| Fahrzeugtyp | PKWTransporter & Kastenwagen |
| Farbe | Schwarz |
| LFB-Ausgang | 3,5 mm KlinkeLoses Kabel |
| Lenkradfernbedienung | LFB-Adapter inklusive |
| Lieferumfang | AntennenadapterLFB-AdapterRadioblende |
| Passform | Fahrzeugspezifisch |
| Pin-Anzahl | 40 Pin (Quadlock) |
| Produktart | Radioblende |
| Werks-Infotainment | Mercedes NTG |
| Werksradio-Format | 1-DIN2-DIN |
| Werksschnittstelle | Quadlock |
| Zusatzzubehör | Zusätzliche Blende nötig |
