2-DIN Kit mit Fach Citroen/Fiat/Opel/Peugeot LFB

2-DIN Kit mit Fach Citroen/Fiat/Opel/Peugeot LFB

Radioblende 2-DIN mit Fach mit Radioanschlusskit Lenkradfernbedienung Citroen / Fiat / Opel / Peugeot

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Hinweis:

• CAN Bus
• Anschluss: 52 Pin Fiat Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(f) > DIN(m)
• Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Rückfahrkameraeingang
• Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
• Fahrzeuge mit UConnect OEM Gerät
• Fahrzeuge mit Daiichi OEM Gerät*

Lenkradfernbedienungstasten:

• 2 x 4 Radiobedienfunktionen Lenkrad vorne

Fahrzeuge mit Fehleranzeige Tageskilometerzähler nach Installation > Dipschalterstellung unter der Platine:

• Dipschalterstellung spannungsfrei anpassen
• Dipschalter 1 on / Dipschalter 2 off / öffnen oder schließen weiße Kabelbrücke
• Dipschalter 1 off / Dipschalter 2 on / öffnen oder schließen weiße Kabelbrücke
• Dipschalter 6 on > 250VP1 OEM HU
• Dipschalter 5 on > 250VP2 OEM HU
• Kabelbrücke weiß öffnen > Blue&Me OEM Funktion
• Dipschalter 1 off / Dipschalter 2 off / Kabelbrücke weiß öffnen > Daiichi OEM Gerät
• Nach Umstellung CAN Bus Ruhe herstellen
• Fahrzeuge mit anhaltener Fehleranzeige und anderem Softwarepaket nicht kompatibel
• Bordcomputer Fahrzeugeinstellungen nicht unterstützt**
• Fernlichtassistent nicht unterstützt
• Fahrassistenssysteme nicht unterstützt
• Datum/Uhrzeiteinstellung nicht unterstützt**

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:

• rot: Pin 31 Video+
• weiß: Pin 32 Video -
• schwarz: Pin 33 Schirmung
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Citroen

• Jumper (250) 05/2014 - 10/2022*
• Jumper (250) 10/2022 - 06/2024*
• e-Jumper (259) 10/2021 - 06/2024*
• Relay (250) 2006- 2024

Fiat

• 500 (ZAF 312) 07/2016 - 2023
• 500L (ZAF 199) 10/2012 - 07/2017
• 500L (ZAF 199) 07/2017 - 03/2022
• Doblo (ZAF 263) 01/2015 - 06/2022
• Ducato (ZFA 250) 05/2014 - 11/2021*

Opel

• Movano Cargo C (Y) 10/2021 - 01/2024*
• Movano Electric Cargo C (Y) 10/2021 - 01/2024*

Peugeot

• Boxer (Y) 09/2014 - 12/2019*
• Boxer (Y) 08/2018 - 06/2024*
• e-Boxer (Y) 10/2021 - 06/2024*

Farbe:

• Klavierlack schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung

*Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren
*Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > Artikel: 42a-1094-018
**Bordkomputer Fahrzeugeinstellungen:
2-DIN Kit mit Fach Citroen/Fiat/Opel/Peugeot Infodapter > Artikel: 61-1094-35-2

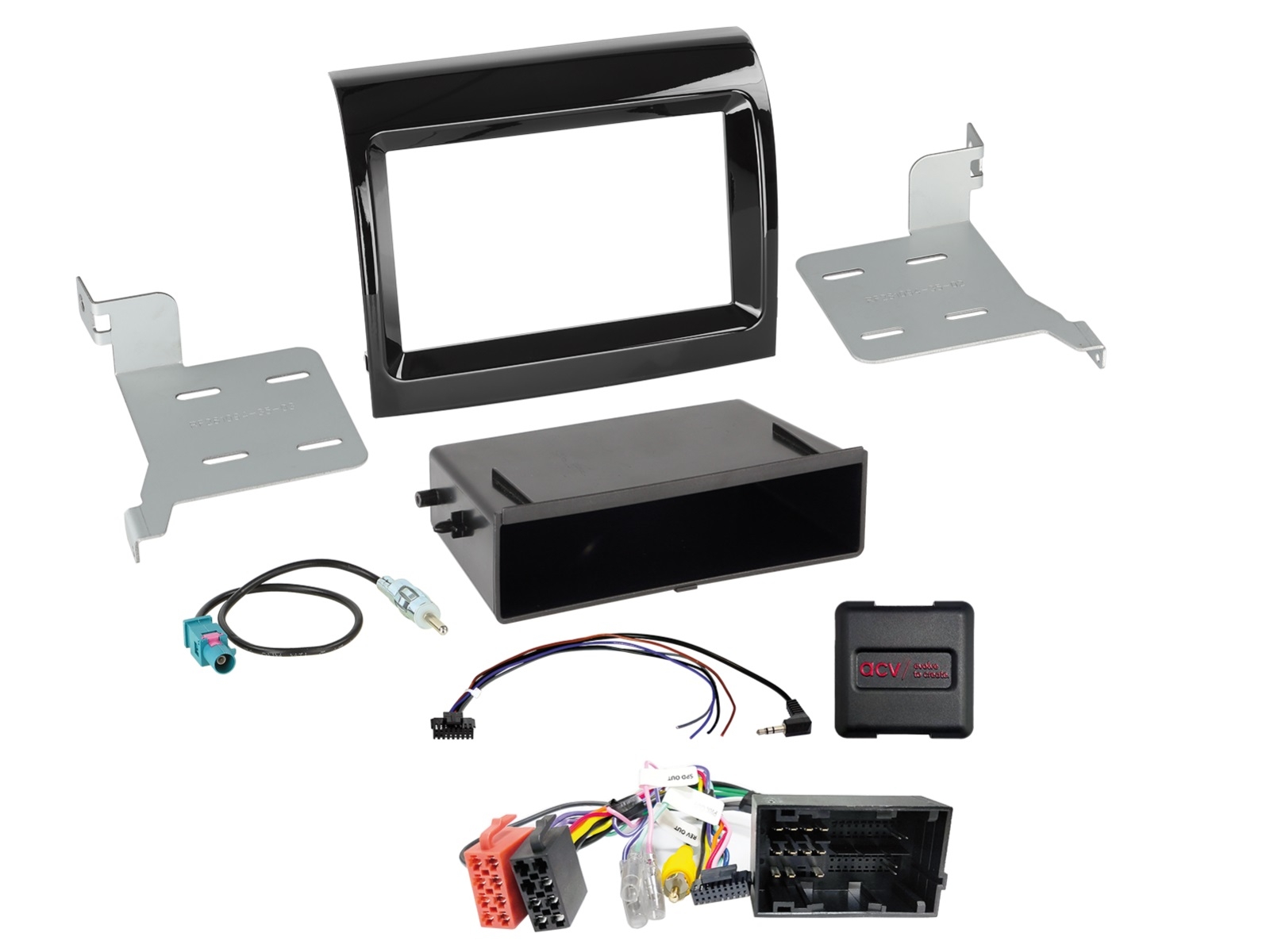

Lieferumfang:

• 2-DIN Radioblende mit Fach Citroen/Fiat/Opel/Peugeot > Artikel: 281094-35-1
• LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi Multilead bulk > Artikel:42xfa019-0
• Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0

Optional:

• Ablagefach INBAY® für 2-DIN Blenden schraubbar 5W > Artikel: 241000-10-1
