2-DIN Kit mit Fach Citroen/Fiat/Opel/Peugeot i-dapter

2-DIN Kit mit Fach Citroen/Fiat/Opel/Peugeot i-dapter

Radioblende 2-DIN mit Fach mit Radioanschlusskit Lenkradfernbedienung / i-dapter Citroen / Fiat / Opel / Peugeot

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten. Beachten Sie die Einbauempfehlungen der Einzelkomponenten. In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt. Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme. Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden. Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• Fahrzeuge mit Lenkradfernbedienung
• Fahrzeuge mit Speech-Sprachwahltaste
• CAN Bus
• Anschluss: 52 Pin Fiat Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
• Anschluss: USB A Verlängerung > Softwareupdate Interface
• Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
• Fahrzeuge mit Daiichi Gerät*
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter:

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
• Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:
• Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

Einstellungen i-dapter:

• Lenkradfernbedienung Track vor oder zurück drücken und halten

Abhängig der OEM Fahrzeugausstattung und Software:

• Nicht alle Fahrzeugeinstellungen werden unterstützt
• Nicht alle Fahrzeugfunktionen werden unterstützt
• Nicht alle Fahrzeuginformationen werden visualisiert
• Fernlichtassistent nicht unterstützt
• Fahrassistenssystem nicht unterstützt
• Start/Stop Funktion nicht einstellbar

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:

• rot: Pin 31 Video+
• weiß: Pin 32 Video -
• schwarz: Pin 33 Schirmung
• 1-DIN Geräte > Montage mit Ablagefach
• 2-DIN Geräte > Montage ohne Ablagefach
• 2-DIN Einbauausschnitt Radiodisplay: 172mm x 98,5mm
• Dippschaltereinstellungen für das OEM Gerät (siehe BDA)
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Citroen

• Jumper (250) 05/2014 - 10/2022
• Jumper (250) 10/2022 - 06/2024
• e-Jumper (259) 10/2021 - 06/2024
• Relay (250) 2006- 2024

Fiat

• Ducato (ZFA 250) 05/2014 - 11/2021

Opel

• Movano Cargo C (Y) 10/2021 - 01/2024
• Movano Electric Cargo C (Y) 10/2021 - 01/2024

Peugeot

• Boxer (Y) 09/2014 - 12/2019
• Boxer (Y) 08/2018 - 06/2024
• e-Boxer (Y) 10/2021 - 06/2024

Farbe:

• Klavierlack schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt

*Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren
*Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel

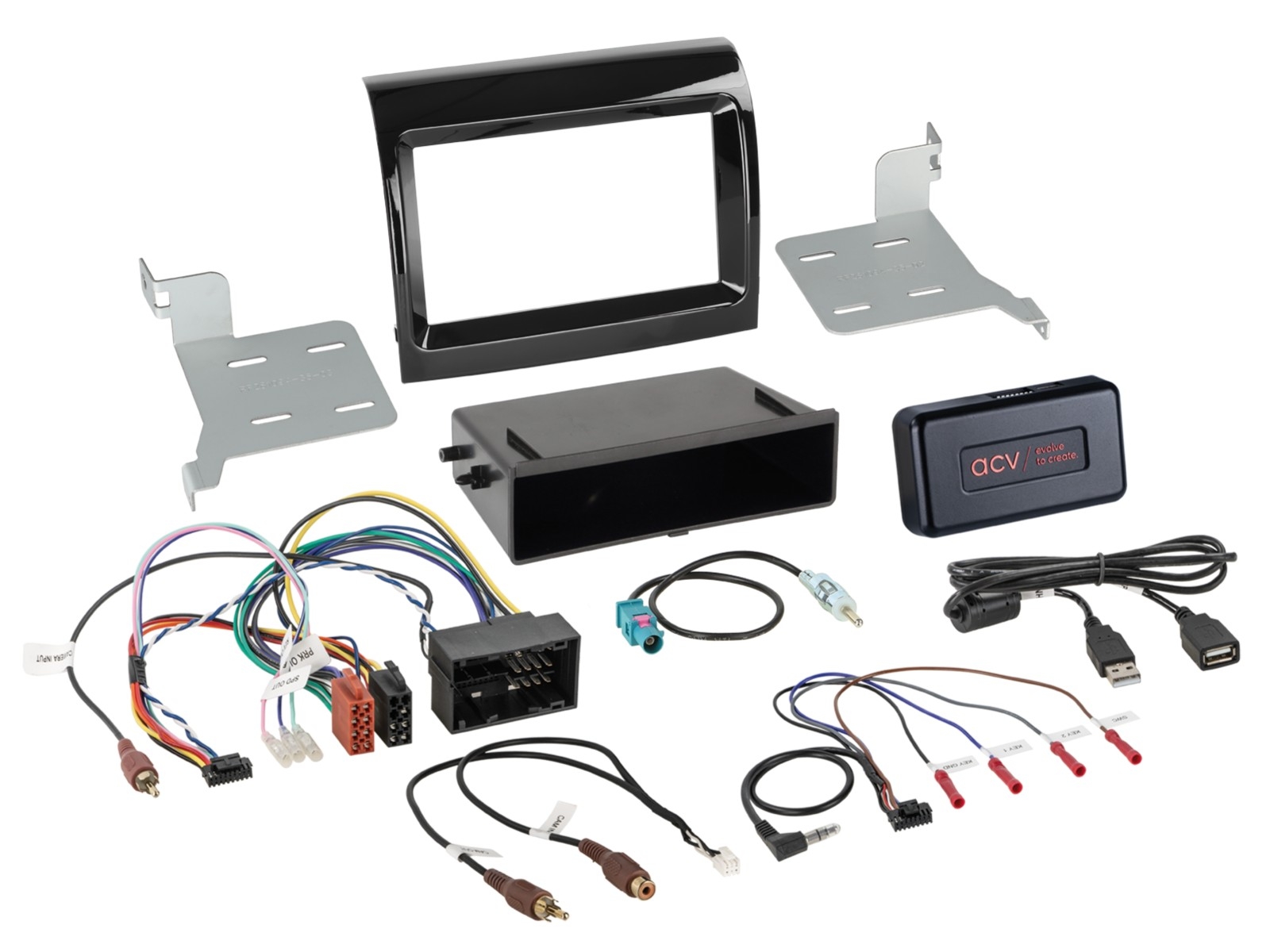

Lieferumfang:

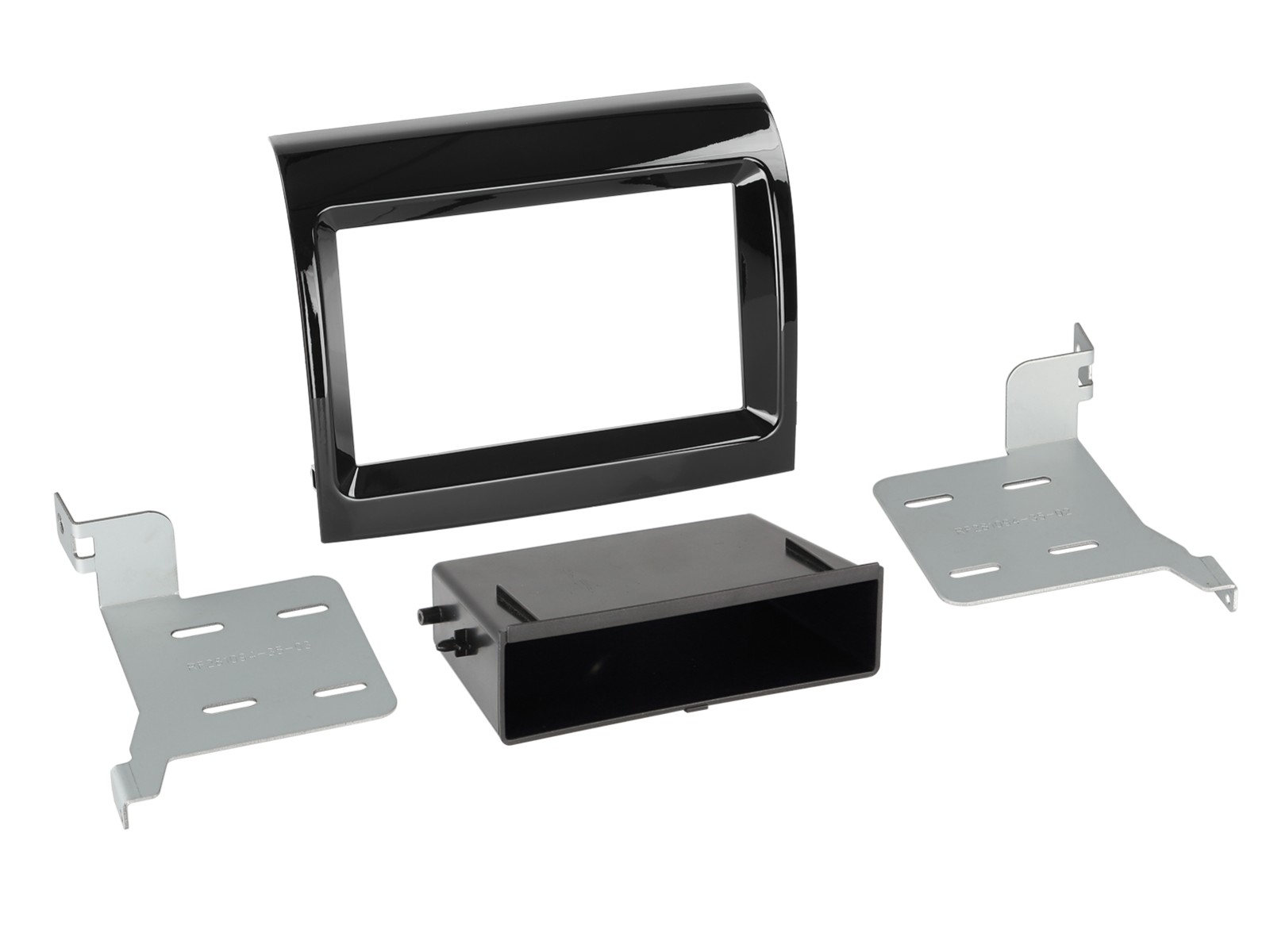

• 2-DIN Radioblende mit Fach Citroen/Fiat/Opel/Peugeot > Artikel: 381094-35-1

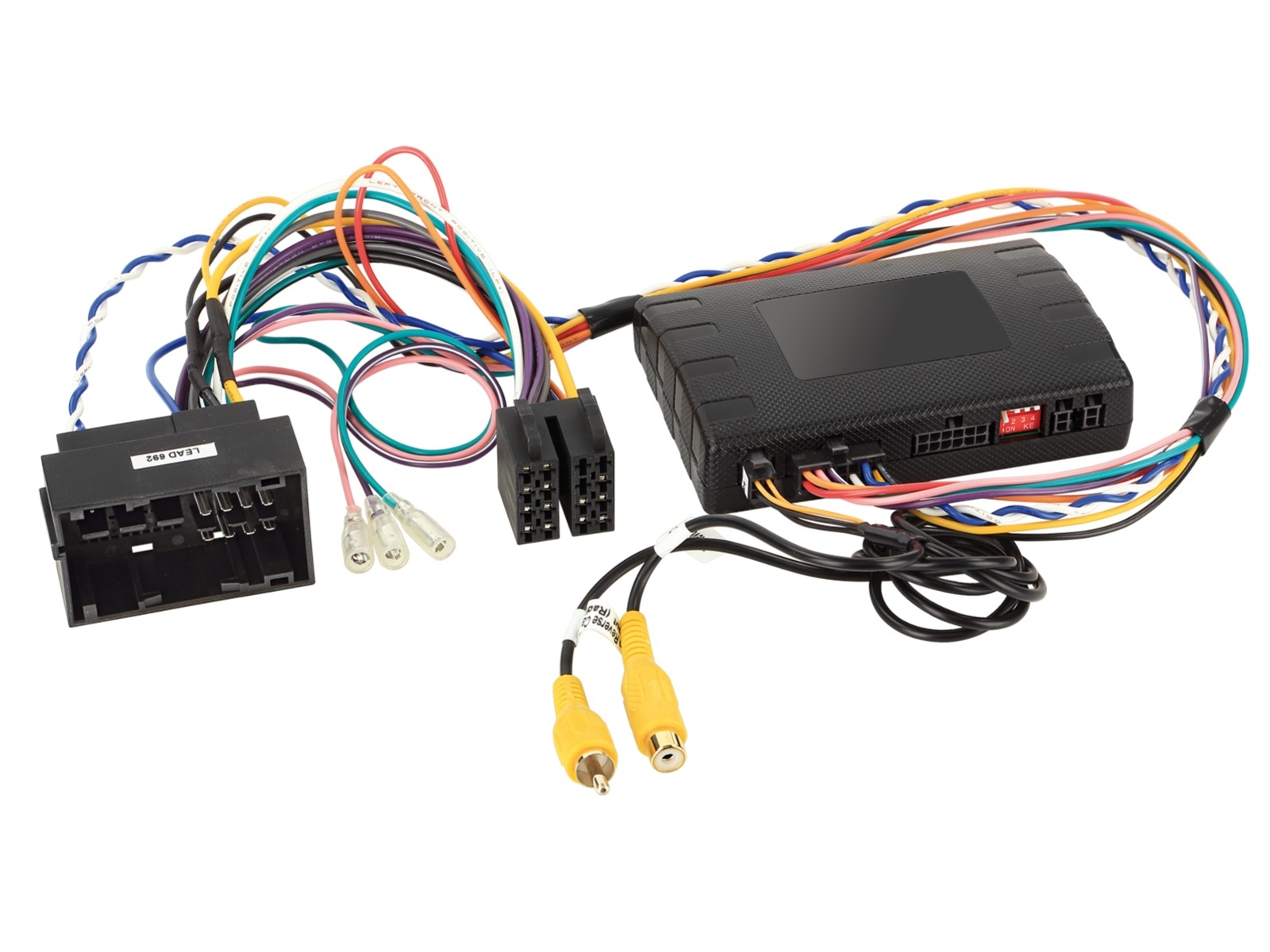

• i-dapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat Multilead > Artikel: 43xft01

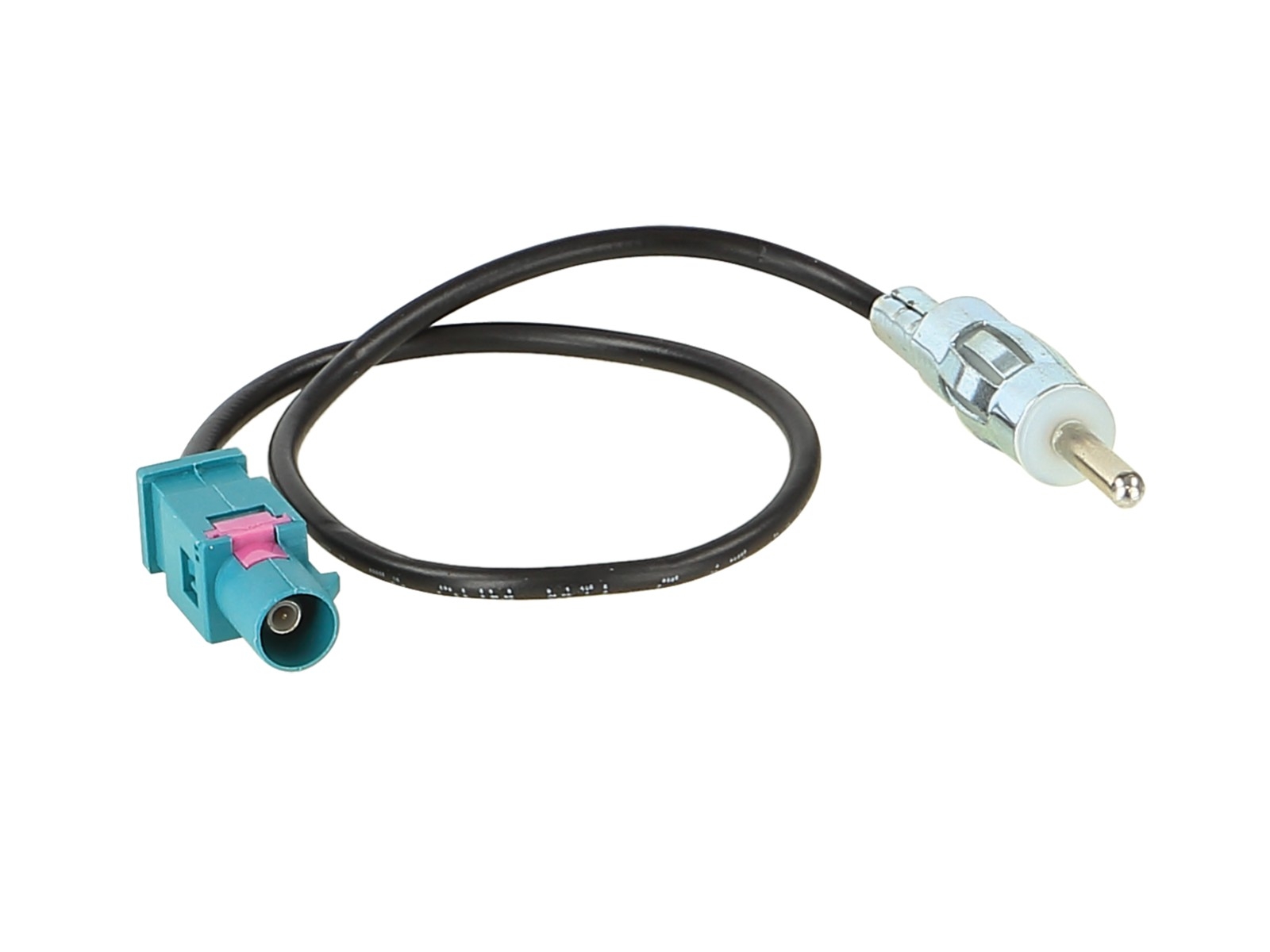

• Antennenadapter Fakra(m)>DIN(m) passiv: 1524-01

Optional:

• Ablagefach INBAY® für 2-DIN Blenden schraubbar 5W: 241000-10-1
