9 Kit Mercedes Fahrzeuge ISO/10Pin ISO/Mini-ISO LFB/Antenne

9 Kit Mercedes Fahrzeuge ISO/10Pin ISO/Mini-ISO LFB/Antenne

Radioblende 9 Zoll und Radioanschlusskit Lenkradfernbedienung Mercedes

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Hinweis:

• CAN Bus
• Anschluss: ISO / 10 Pin ISO / Mini ISO Stecker Mercedes
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne ISO(m) > DIN(m)
• Dipschalterstellung für Nachrüstgerät prüfen

• Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Gerät
• Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation
• Fahrzeuge Mercedes mit Comand 2.0 OEM Navigation
• Fahrzeuge mit Radiovorbereitung > Fahrzeug auf OEM Gerät codieren wenn erforderlich

Fahrzeuge mit Radiovorbereitung > Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen:

• Fehlanschluss beschädigt das Interface

Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss:

• braun-rot verdrillt: CAN high
• braun verdrillt: CAN low

• CAN Bus an CAN Bus Verteiler Schwellerleiste
• CAN Bus an Klimatronik
• CAN Bus in Mini ISO Stecker: Pin 2 CAN high / Pin 1 CAN low
• CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN high / Pin 6 CAN low

Fahrzeuge Mercedes mit Comand 2.0 OEM Navigation:

• CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN low / nicht Robert-Bosch CAN

OEM Geräte mit ISO Blockanschluss:

• ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02

Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem:

• Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50

• 9" Tablet-Geräte mit trapezförmigem Monitor
• 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox

• Gerätemontage mit individuellem Zubehör
• Displaymontage mit individuellem Zubehör

• Radioblende mit geeigneten Mitteln zusätzlich im Radioschacht fixieren

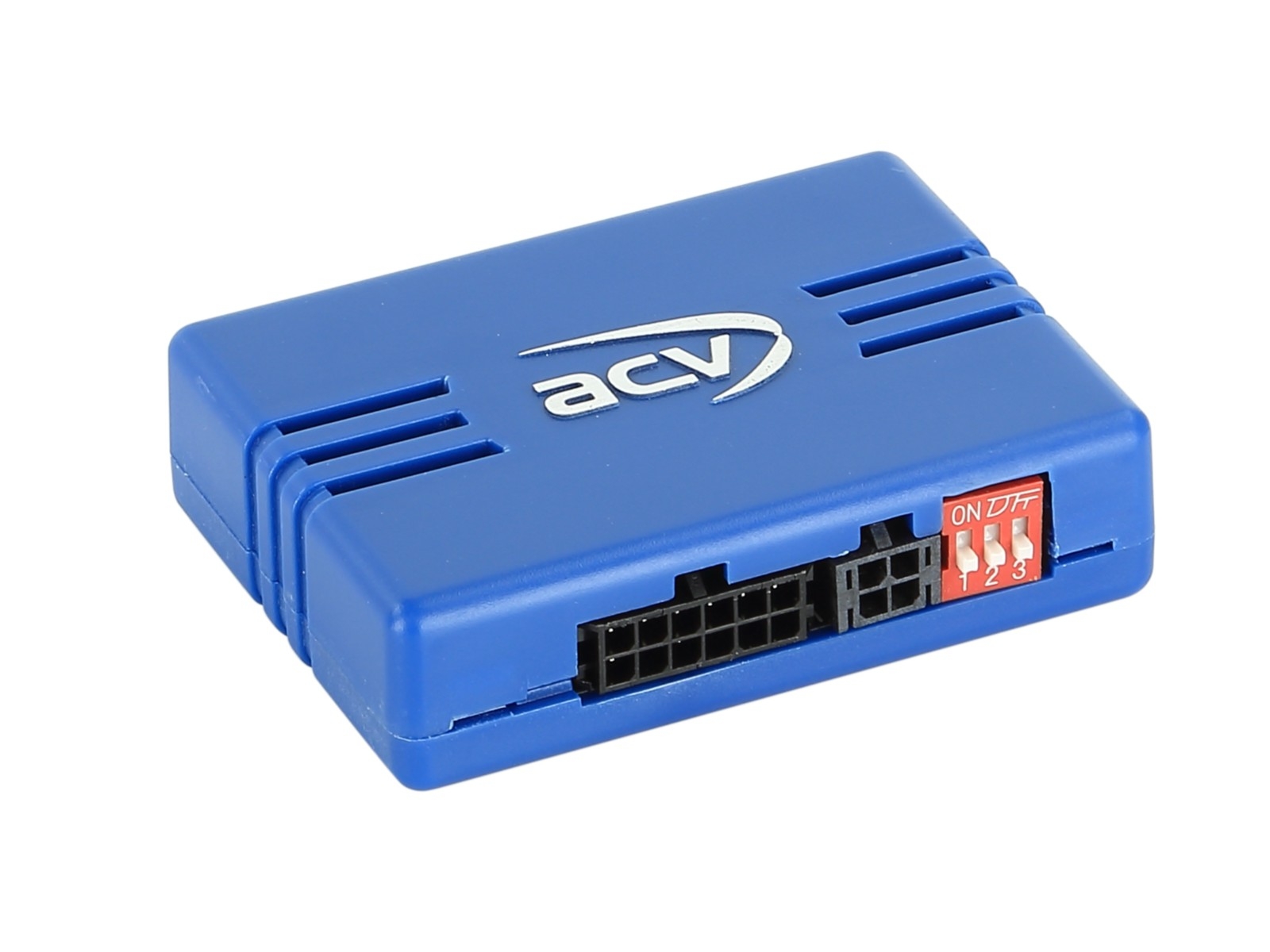

• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Mercedes

C-Klasse (CL203) 10/2000 - 01/2005
C-Klasse (W203) 08/2000 - 02/2004
C-Klasse (S203) 01/2001 - 02/2004
CLK-Klasse (A209) 03/2003 - 03/2004
CLK-Klasse (C209) 03/2002 - 04/2005
G-Klasse (463) 10/2000 - 04/2007
Vito/Viano (W639/V639) 10/2003 - 03/2006

Technsiche Daten

• Farbe: schwarz

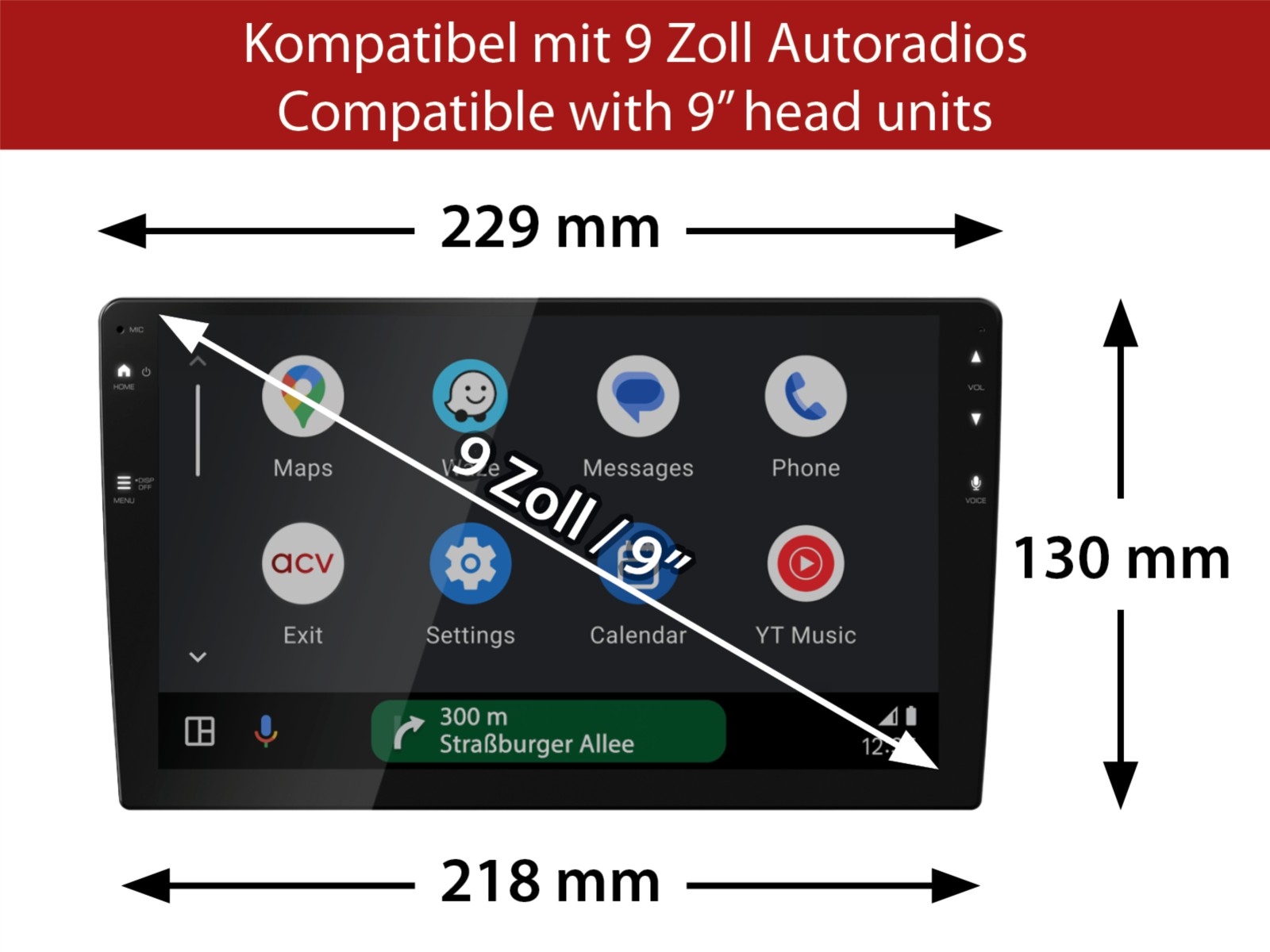

• Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückwärtssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung

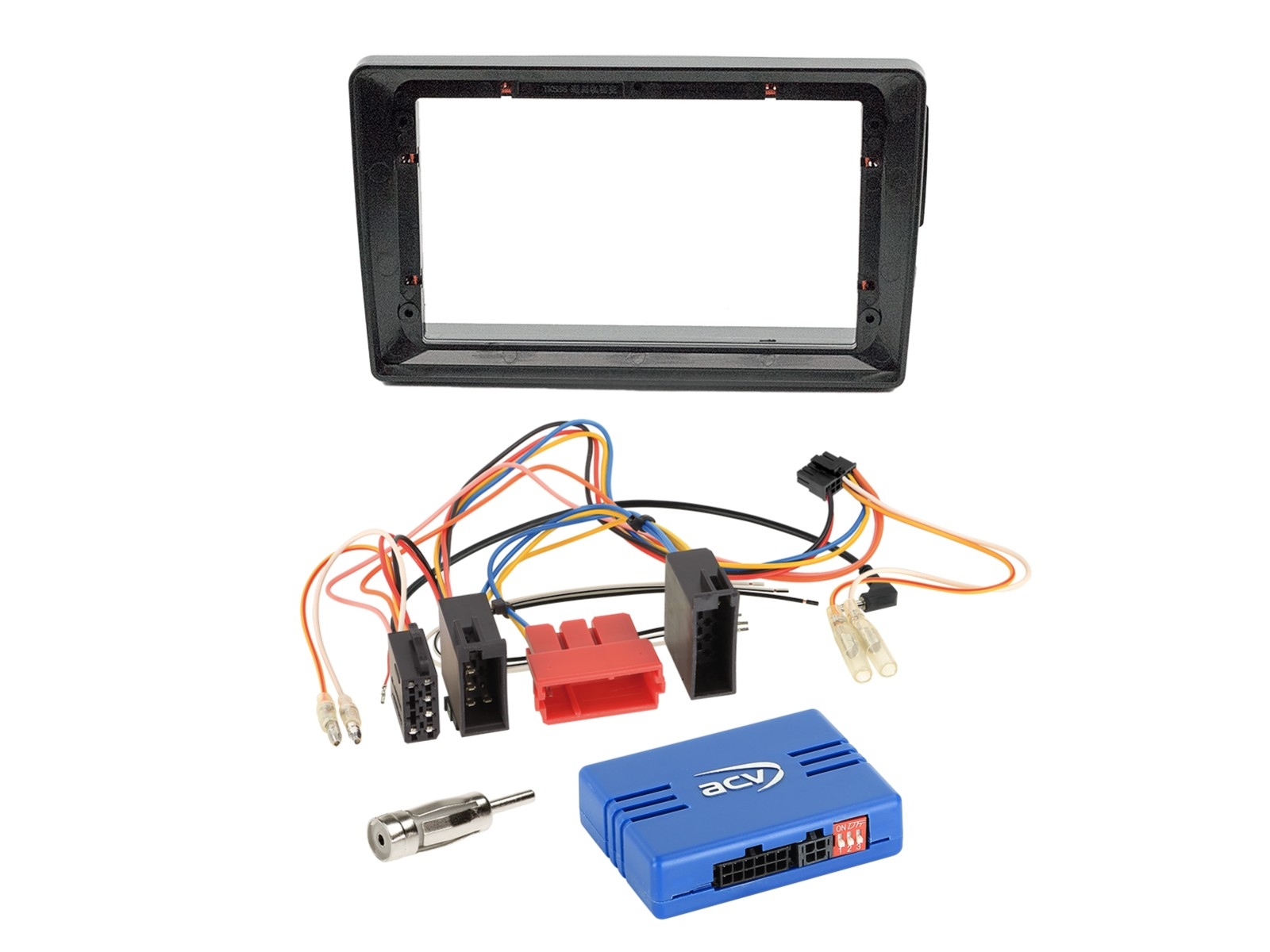

Lieferumfang:

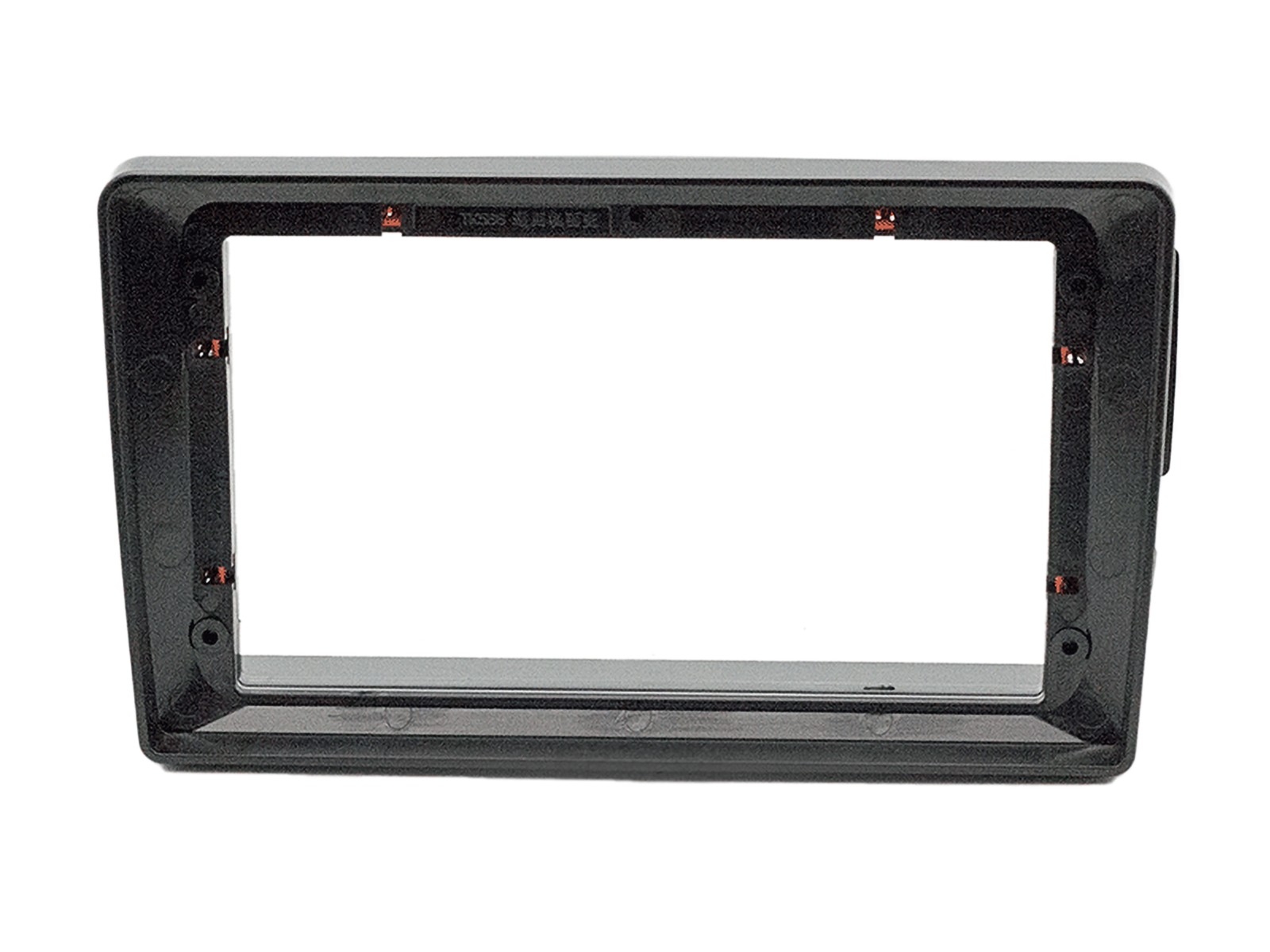

• 9" Radioblende Mercedes diverse Fahrzeuge schwarz > Artikel: 381190-91-1

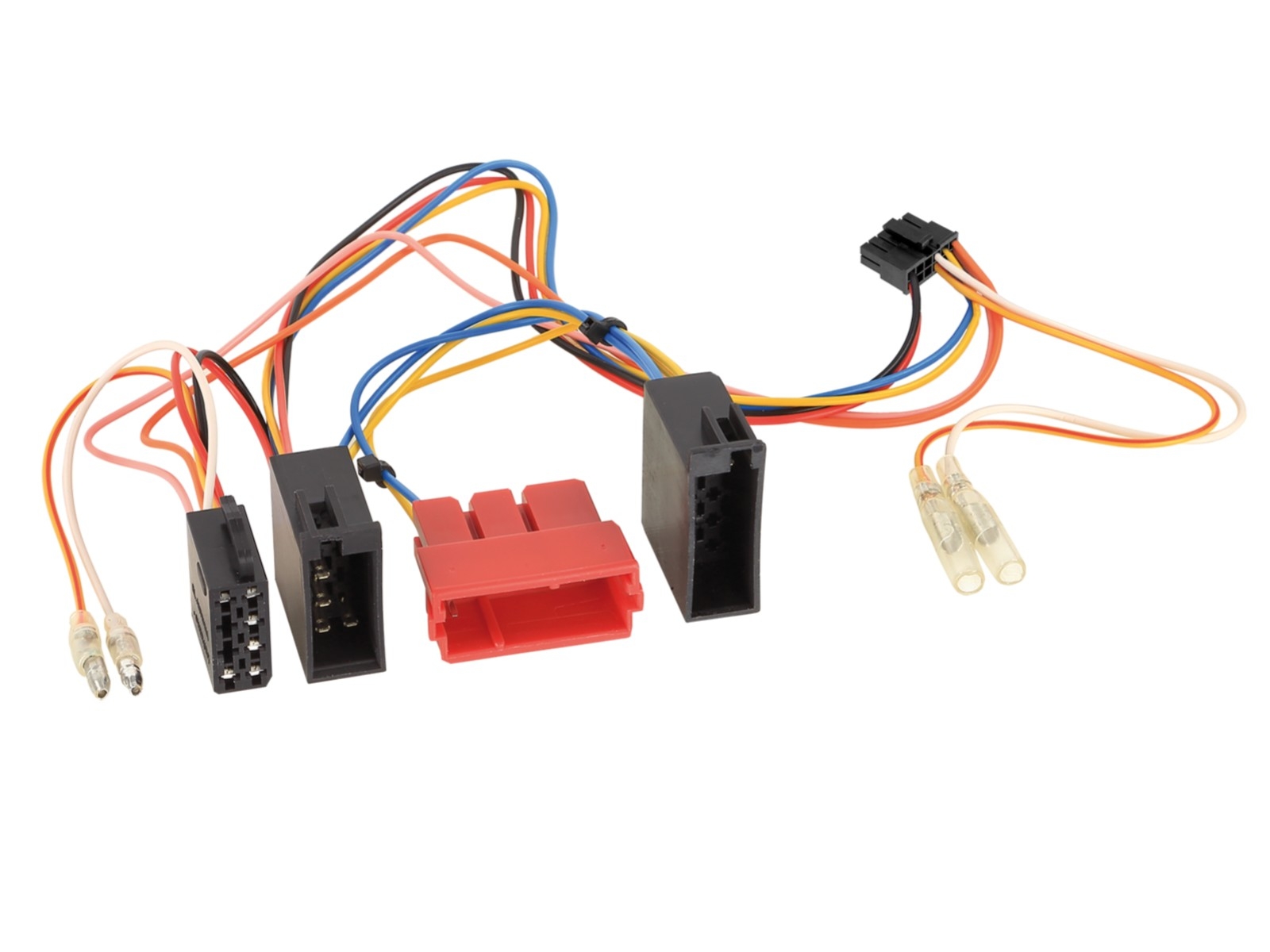

• LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO lose > Artikel: 42a-1190-001-0

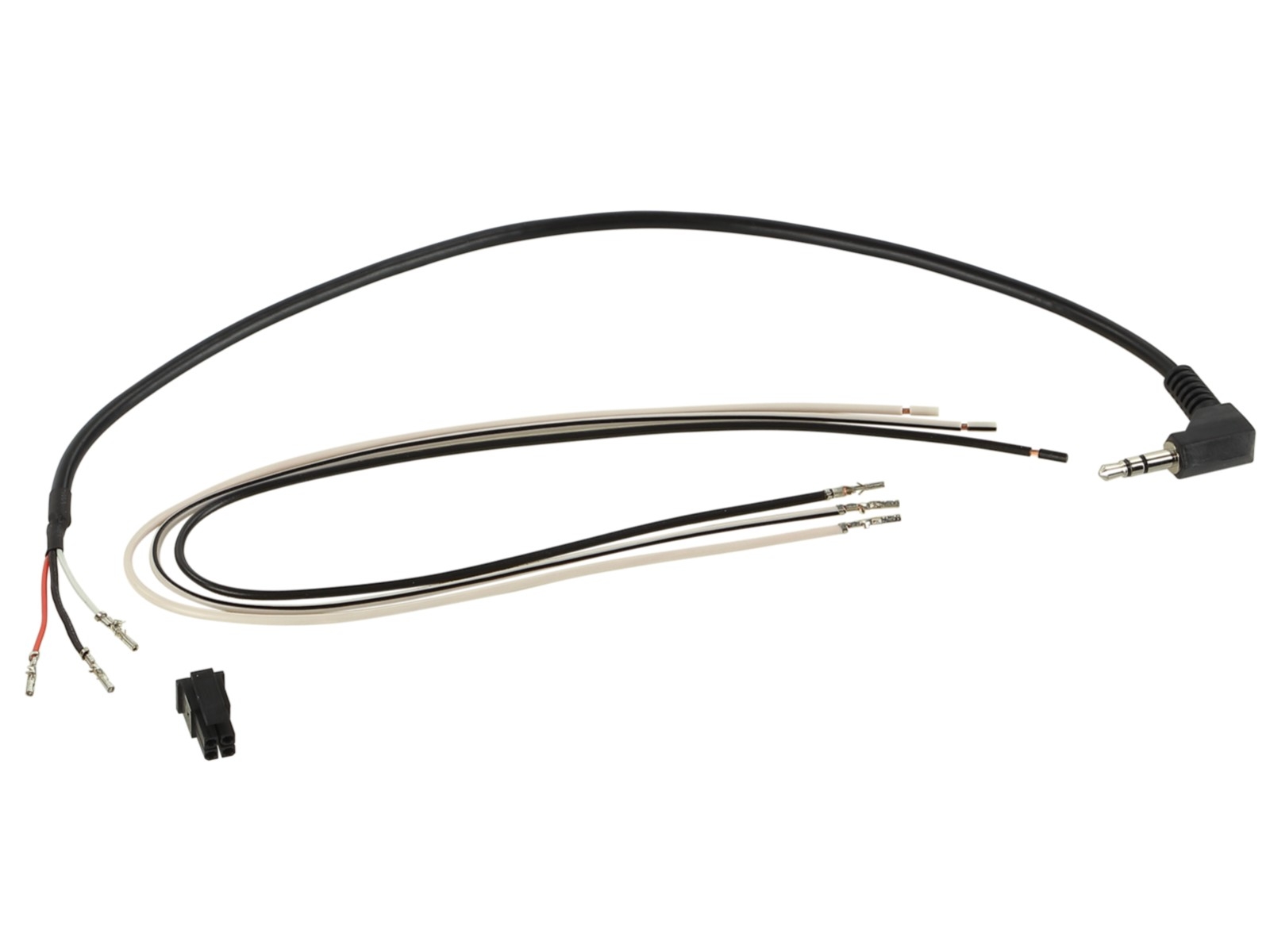

• LFB Kabel 42a/42cx401 > Multilead diverse Geräte > Artikel: 42arc100

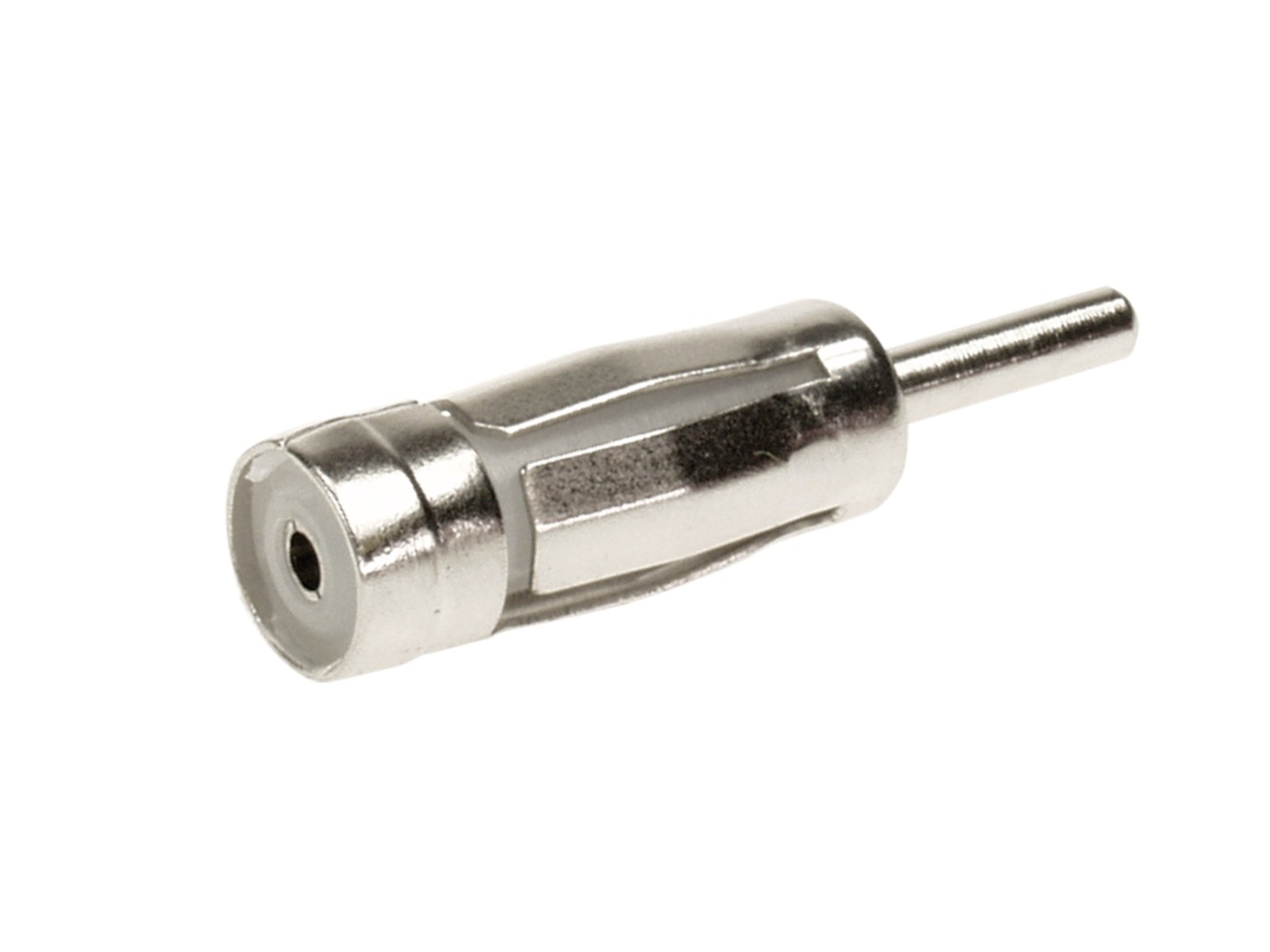

• Antennenadapter ISO(f)>DIN(m) lose > Artikel: 1500-00-0

Optional:

• 9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
