9 Kit VW diverse Fahrzeuge MIB-II 52Pin i-dapter/Antenne

9 Kit VW diverse Fahrzeuge MIB-II 52Pin i-dapter/Antenne

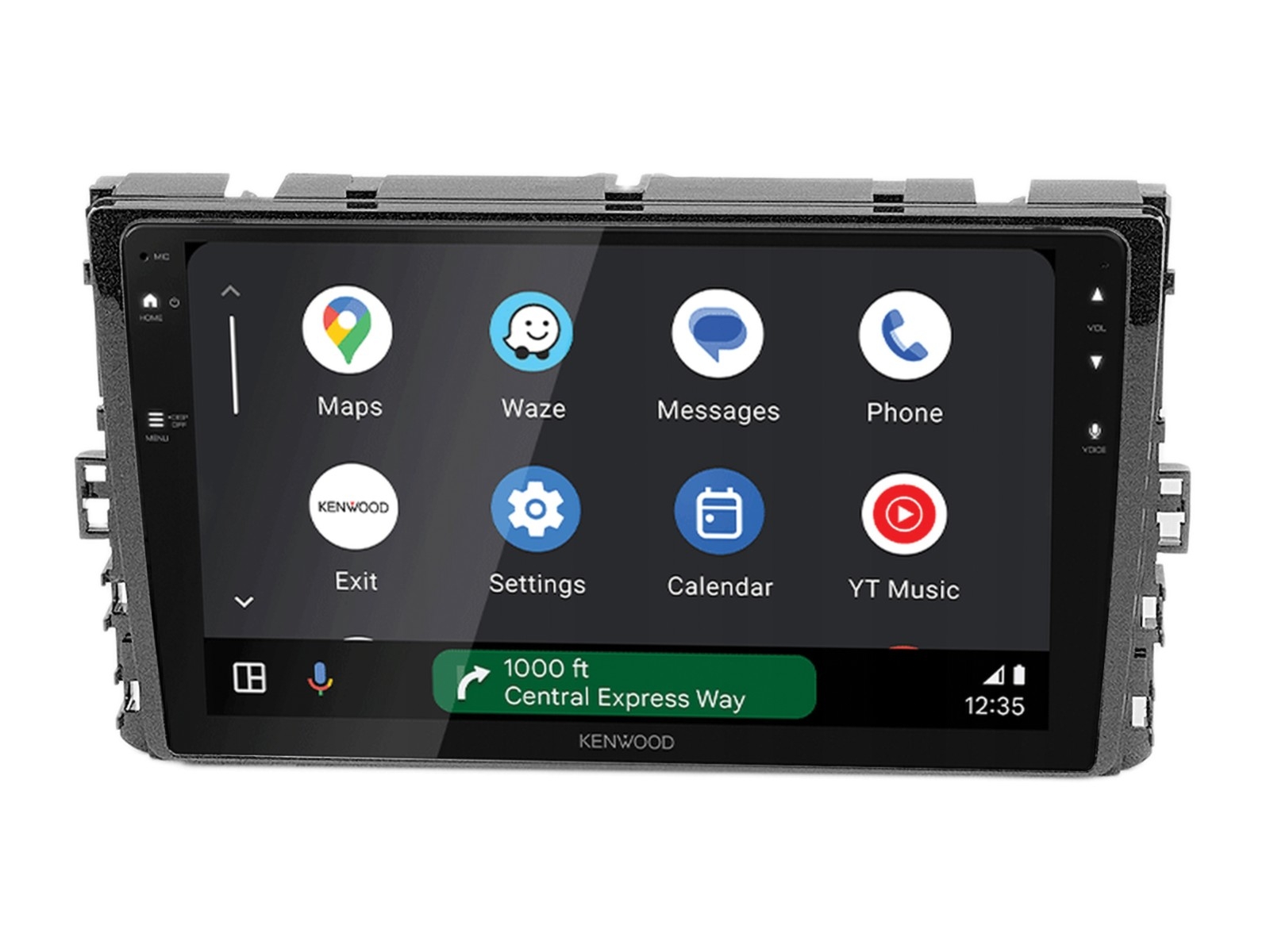

Radioblende 9 Zoll und Radioanschlusskit i-dapter VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
 Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Hinweis:

• CAN Bus
• Anschluss: 52 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(f) > DIN(m)
• Anschluss:: OEM Rückfahrkamera> Cinch(m) ocker
• blau: +12V Antennenremote

Antennenphantomspeisespannung vor Installation mit OEM Gerät durch messen prüfen:

• Fahrzeuge mit 8,5V Antennenanlage > Artikel: 1524-29-1-0
• Fahrzeuge mit +12V Antennenanlage > Artikel: 1524-70-1-0
• Fahrzeuge mit MIB-II Plattform
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter :

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:

• Lenkradfernbedienung Track vor drücken und halten
• Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:

• i-dapter Zubehör Fernbedienung >  Interfaceeinstellung > Artikel: 43x-remote

Abhängig der OEM Fahrzeugausstattung und Software:

• Nicht alle Fahrzeugeinstellungen werden unterstützt
• Nicht alle Fahrzeugfunktionen werden unterstützt
• Nicht alle Fahrzeuginformationen werden visualisiert
• Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
• Verlassen der Anzeige > über Fahrzeug PDC-Taste
• +12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Fahrzeuge mit E-Call:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
• Fahrzeuge mit / ohne OEM Soundsystem
• Fahrzeuge ohne MOST OEM Soundsystem

Nicht für Fahrzeuge mit:

• mit MOST OEM Soundsystem
• mit Radiovorbereitung
• ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio

Einbauhinweise für 9" Geräte

• 9" Tablet-Geräte mit trapezförmigem Monitor
• 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
• 9" L-Body-Geräte individuelle Einbausituation im Fahrzeug prüfen

• VW Arteon (3H) > L-Body-Gerät unten
• VW Golf VII (AU) > L-Body-Gerät unten
• VW Passat (B8) > L-Body-Gerät unten
• VW Polo (AW) 11/2017  - 05/2021 > L-Body-Gerät oben / L-Body-Gerät unten Anpassungsarbeiten im Radioschacht mit Werkstattmitteln erforderlich
• VW Polo (AW) 09/2021 - 2026 > L-Body-Gerät oben / L-Body-Gerät unten Anpassungsarbeiten im Radioschacht mit Werkstattmitteln erforderlich
• VW Tiguan II (AD1) > L-Body Gerät unten
• VW T6.1 (SG/SH) > L-Body-Gerät oben

• Gerätemontage mit individuellem Zubehör
• Displaymontage mit individuellem Zubehör
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

VW

• Arteon (3H) 06/2017 -  06/2020
• Arteon (3H) 11/2020 - 11/2024
• Atlas 2017 - 2024
• Golf VII (AU) 03/2017 - 05/2020
• Jetta 2018 - 2024
• Passat (B8) 09/2019 - 11/2023
• Polo (AW) 11/2017  - 05/2021
• Polo (AW) 09/2021 - 2026
• Teramont 2025 -2026
• Tiguan II (AD1) 05/2016 - 05/2021
• Tiguan II (AD1) 09/2021 - 08/2024
• T6.1 (SG/SH) 10/2019 - 04/2024

Technische Daten:

• Farbe: schwarz
• Einbauausschnitt Radiodisplay:  230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Visualisierung Klimatronik
• Visualisierung optische PDC
• CAR Menü Fahrzeugeinstellungen unterstützt

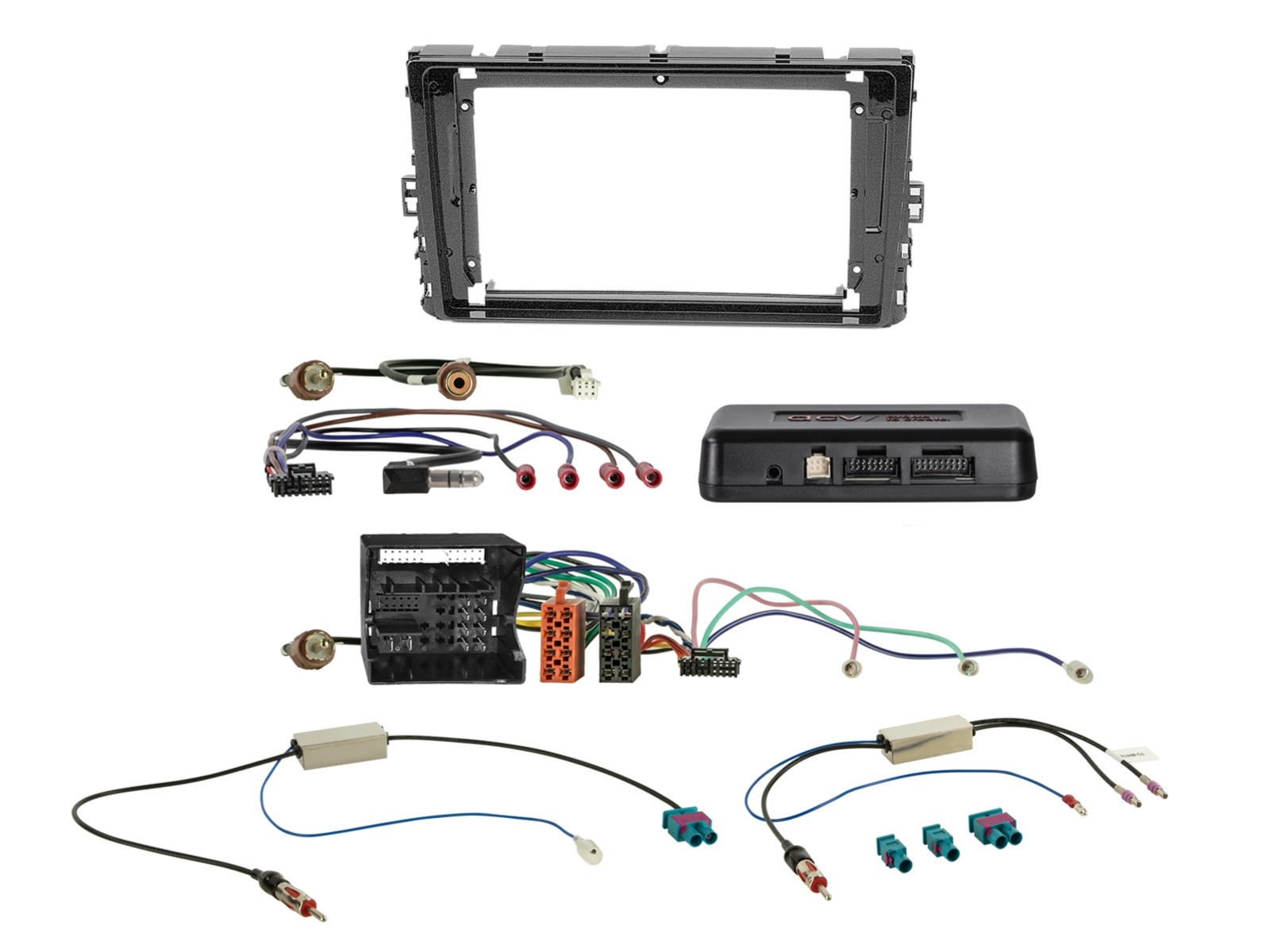

Lieferumfang:

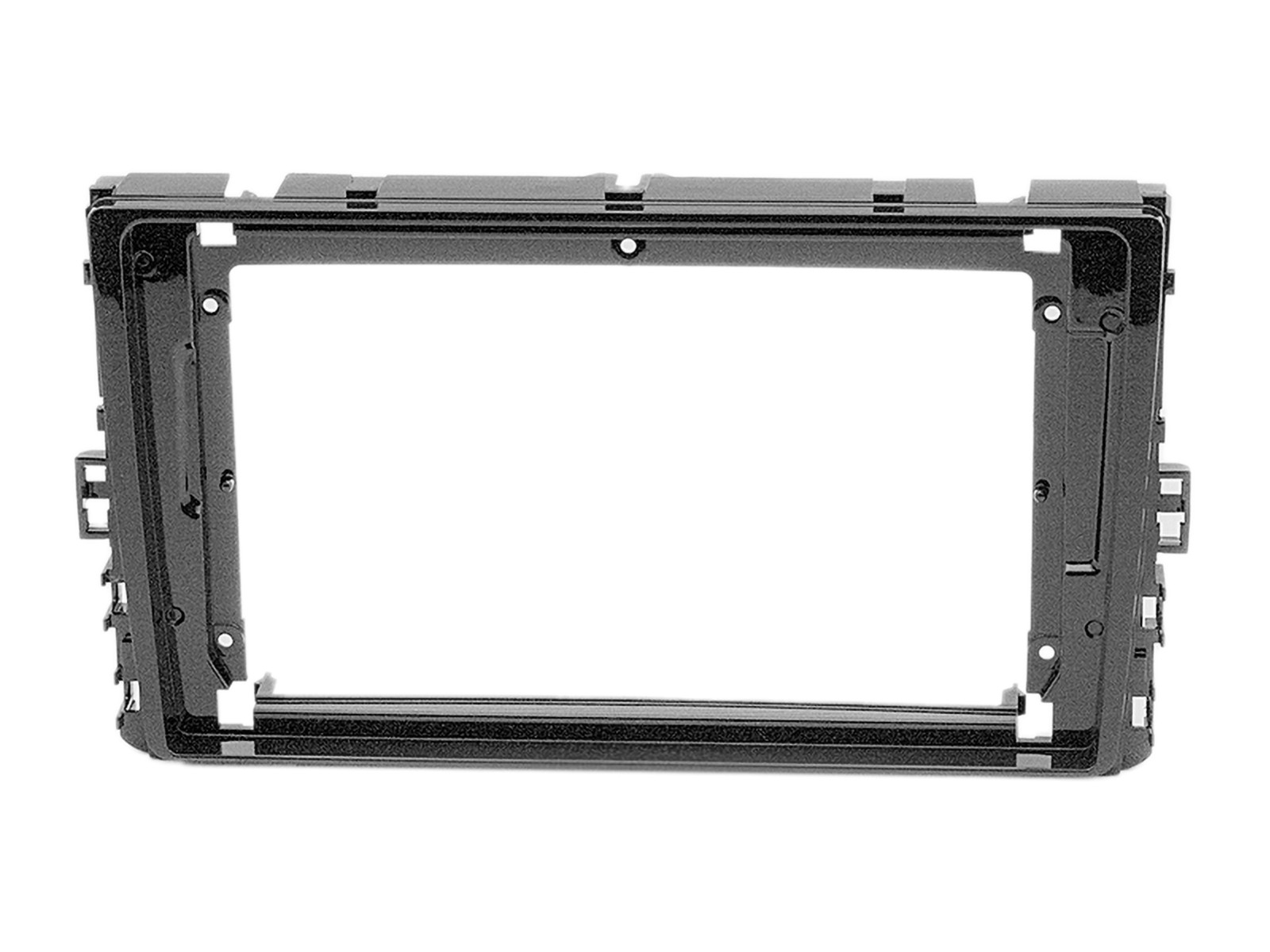

• 9" Radioblende VW diverse Fahrzeuge > Artikel: 381320-93-1

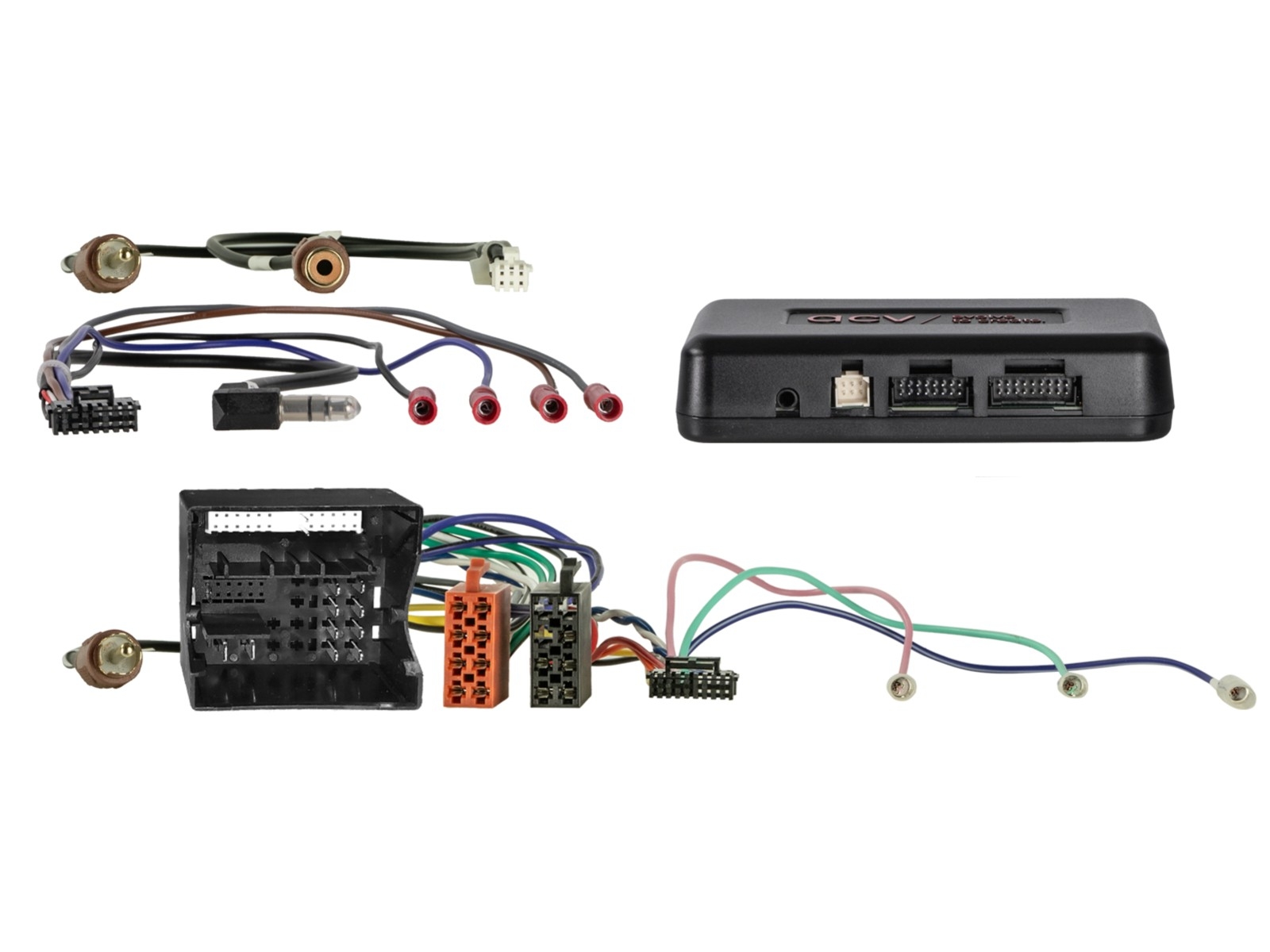

• i-dapter MAN TGE/Seat/Skoda/VW 52Pin Quadlock Multilead > Artikel: 43xvw04

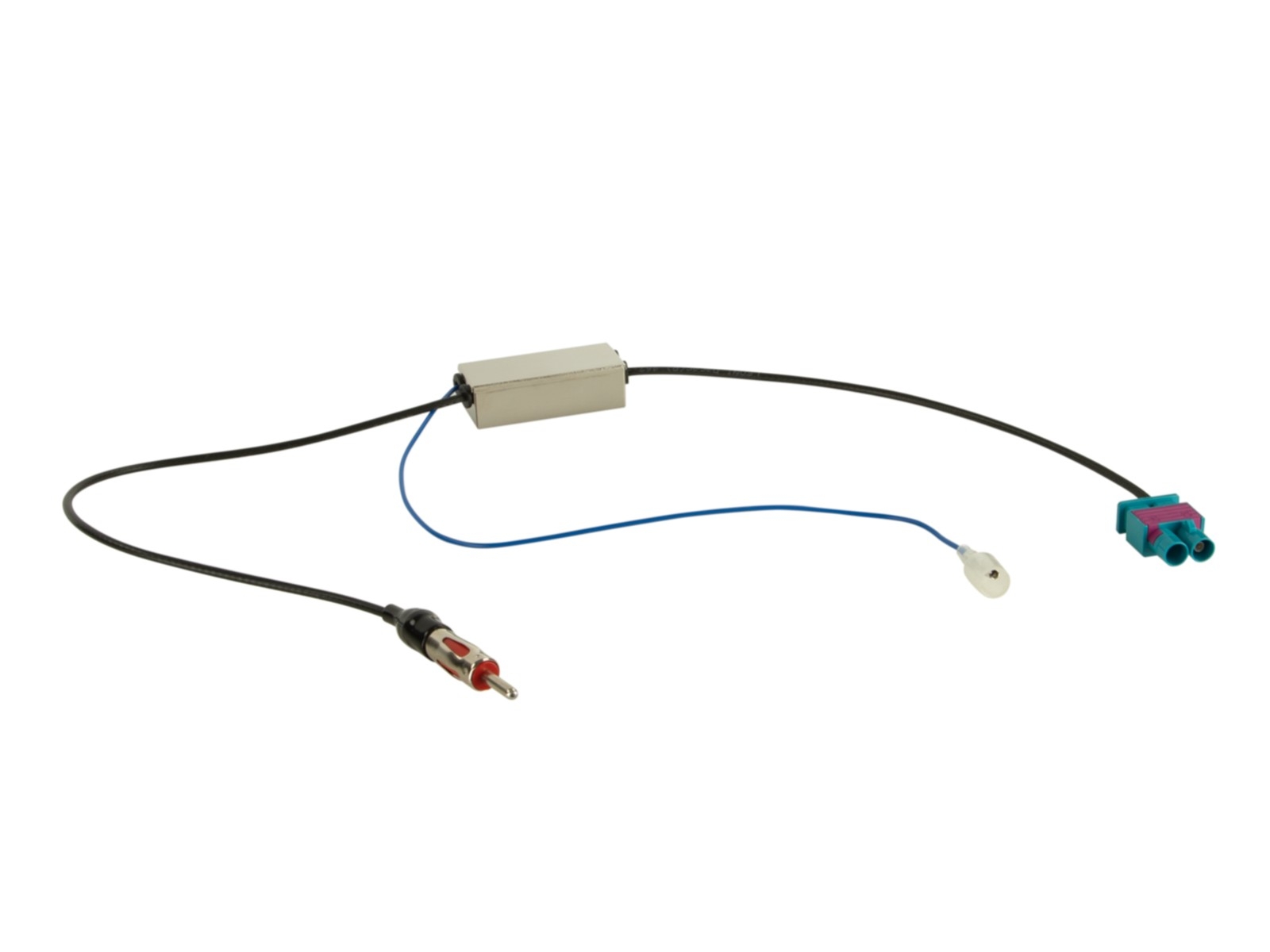

• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0

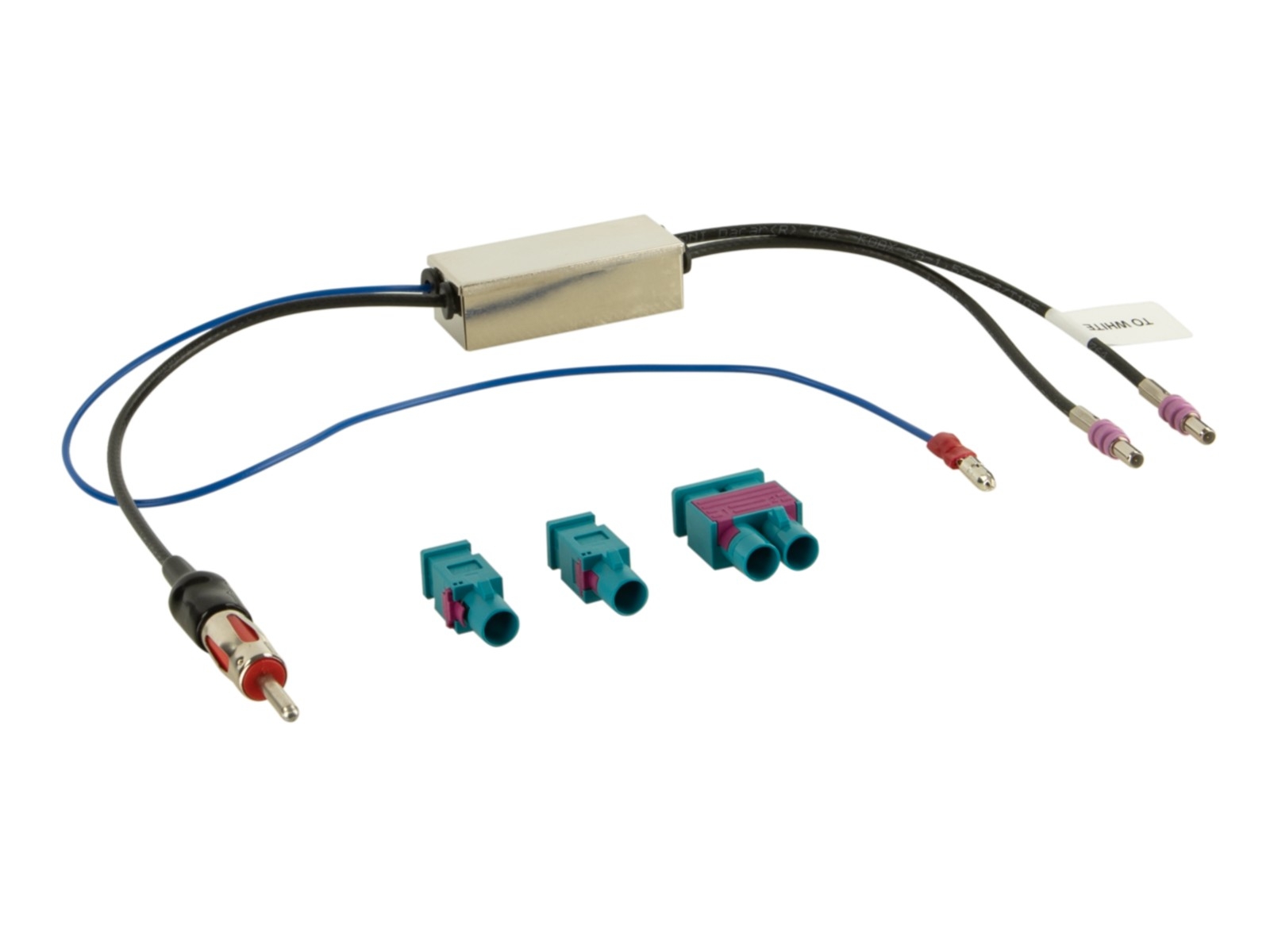

• Antennenadapter Fakra(m)(Set)>Fakra(f) 12V Phantom lose > Artikel: 1524-29-1-0

Optional:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
• 9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
