9 Kit VW Touareg I(7L) 06/2003-002/2010 LFB/Antenne

9 Kit VW Touareg I(7L) 06/2003-002/2010 LFB/Antenne

Radioblende 9 Zoll und Radioanschlusskit Lenkradferndedienung VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
 Beachten Sie die Einbauempfehlungen der Einzelkomponenten.Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(f) > DIN(m)
• Anschluss: OEM Soundsystem > Cinch(m) rot/weiß
• blau: +12V Antennenremote
• Dipschalterstellung für Nachrüstgerät prüfen
• Aluminiumquersteg des OEM Instrumententrägers mit Werkstattmitteln anpassen wenn notwendig
• Fahrzeuge mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
• Fahrzeuge mit RNS315 / RNS510 OEM Navigation
• Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern

Fahrzeuge mit OEM Soundsystem CAN Bus Aktivierung unterstützt:

• Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz lose > Artikel: 13-1424-26-0

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

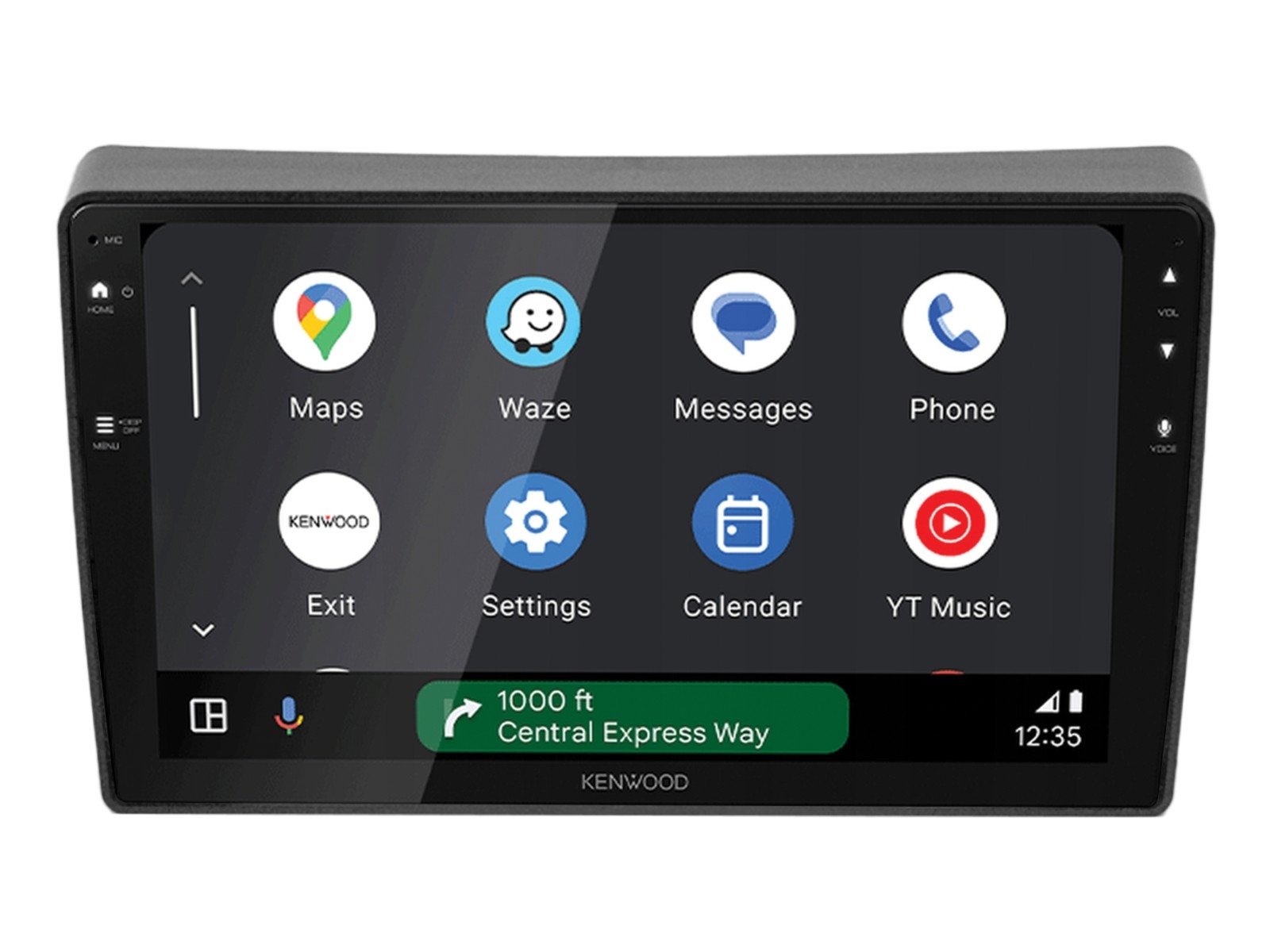

• 9" Tablet-Geräte mit trapezförmigem Monitor
• 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
• 9" L-Body-Geräte individuelle Einbausituation im Fahrzeug prüfen

• Gerätemontage mit individuellem Zubehör
• Displaymontage mit individuellem Zubehör

Für folgende Fahrzeuge geeignet:

VW

• Touareg I (7L) 06/2003 - 11/2006
• Touareg I (7L) 11/2006 - 02/2010

Technsiche Daten:

• Farbe: schwarz

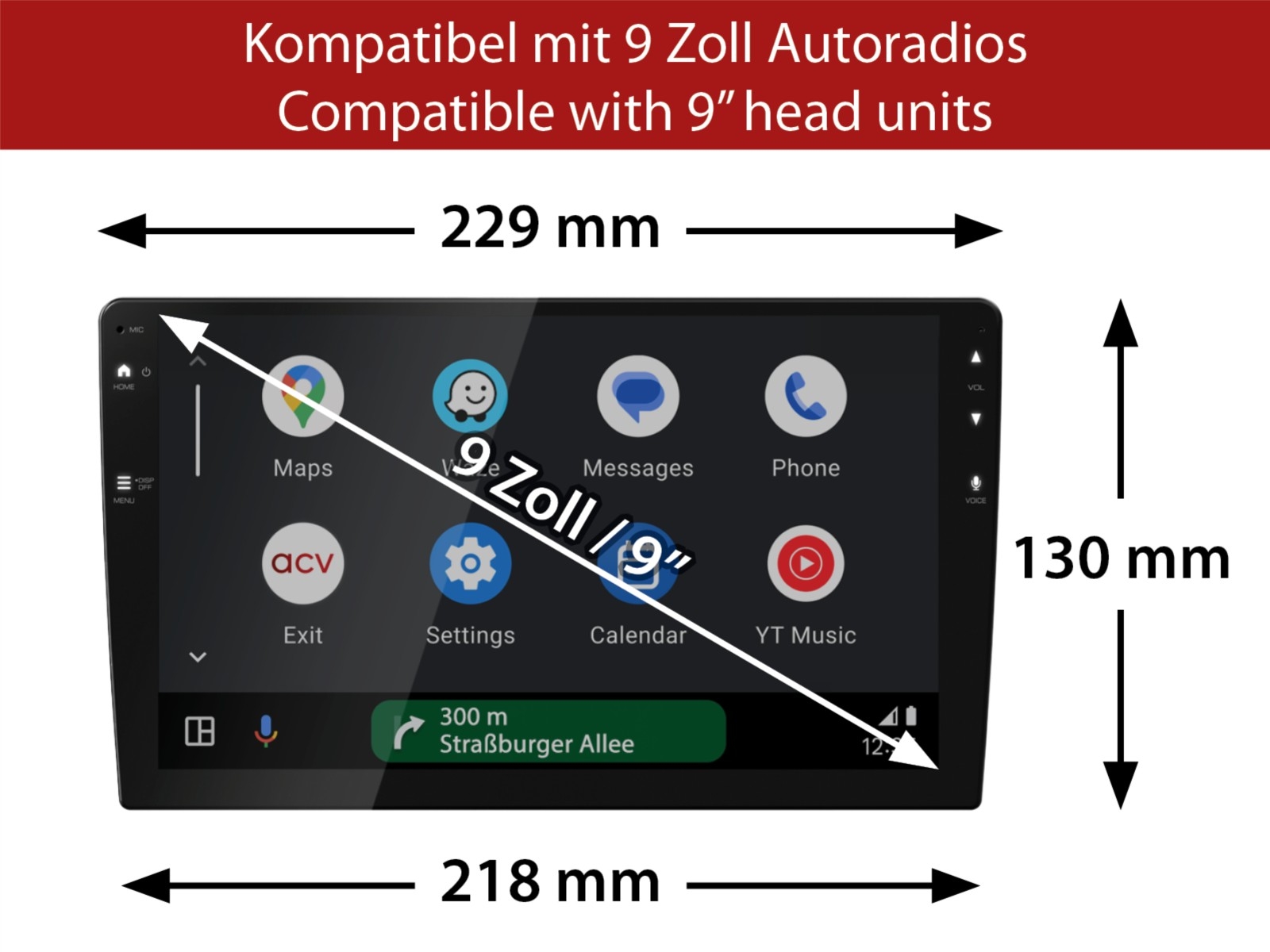

• Einbauausschnitt Radiodisplay:  230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrsignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• grau: Interface keine Funktion
• grau: 40 Pin Quadlock Pin 11 +12 Amp Remote DynAudio OEM Soundsystem
• Lenkradfernbedienung
• CAN Bus Aktivierung OEM Soundsystem unterstützt

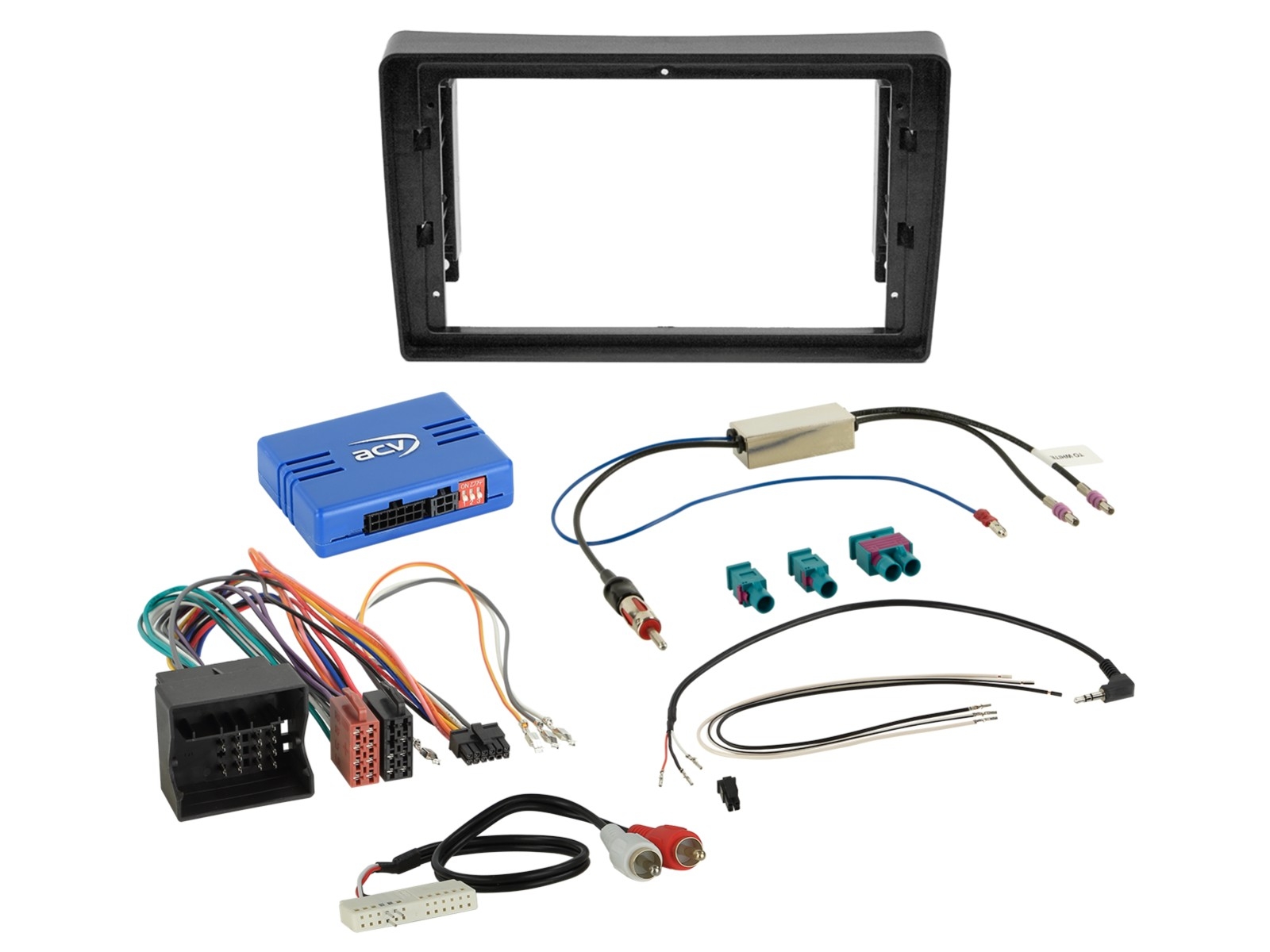

Lieferumfang:

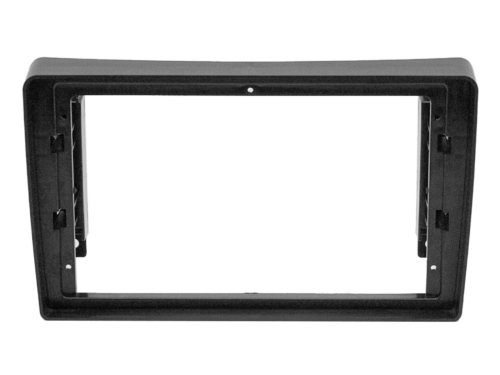

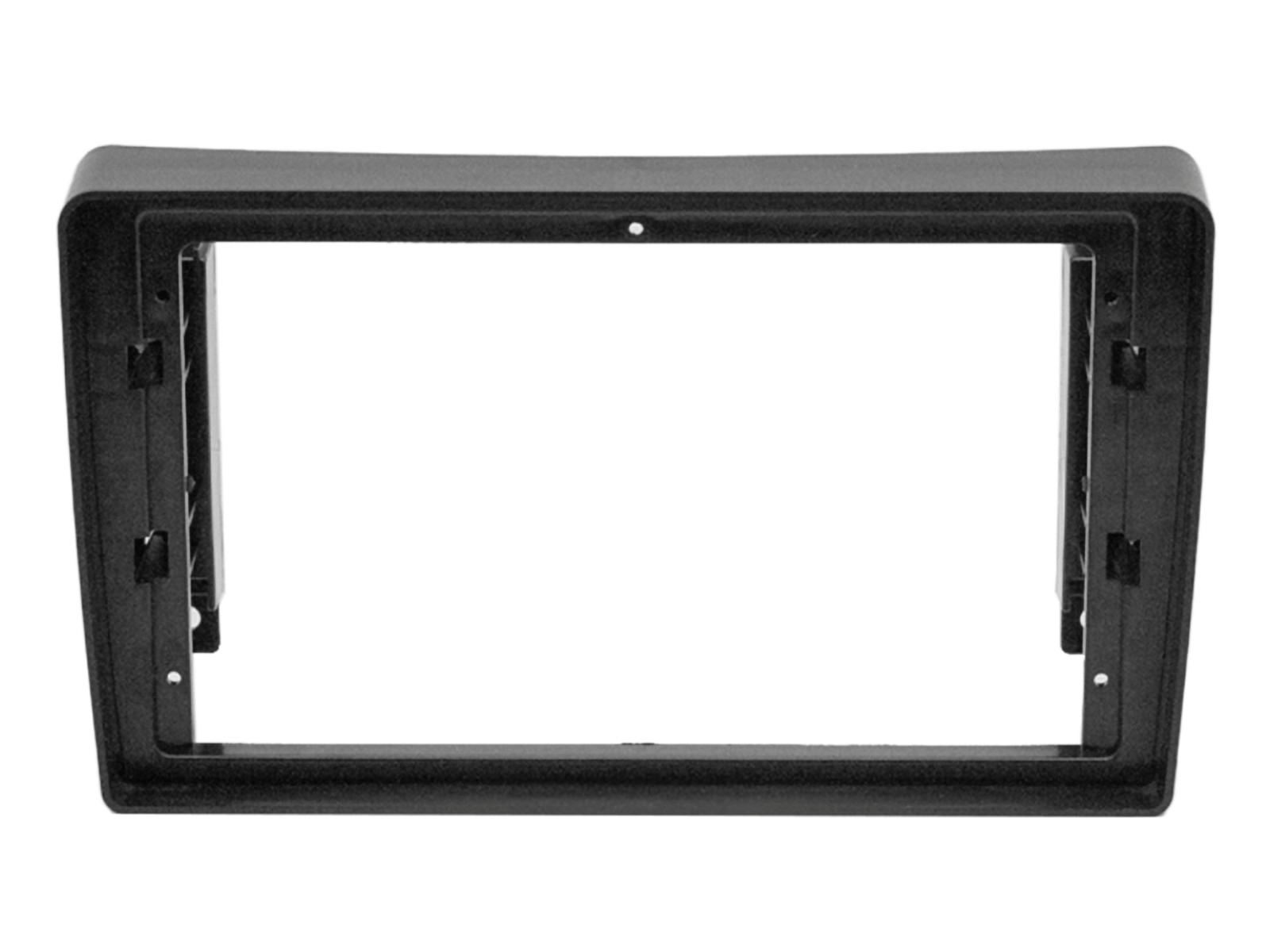

• 9" Radioblende VW Touareg I(7L) 06/2003-002/2010 > Artikel: 381320-99-1

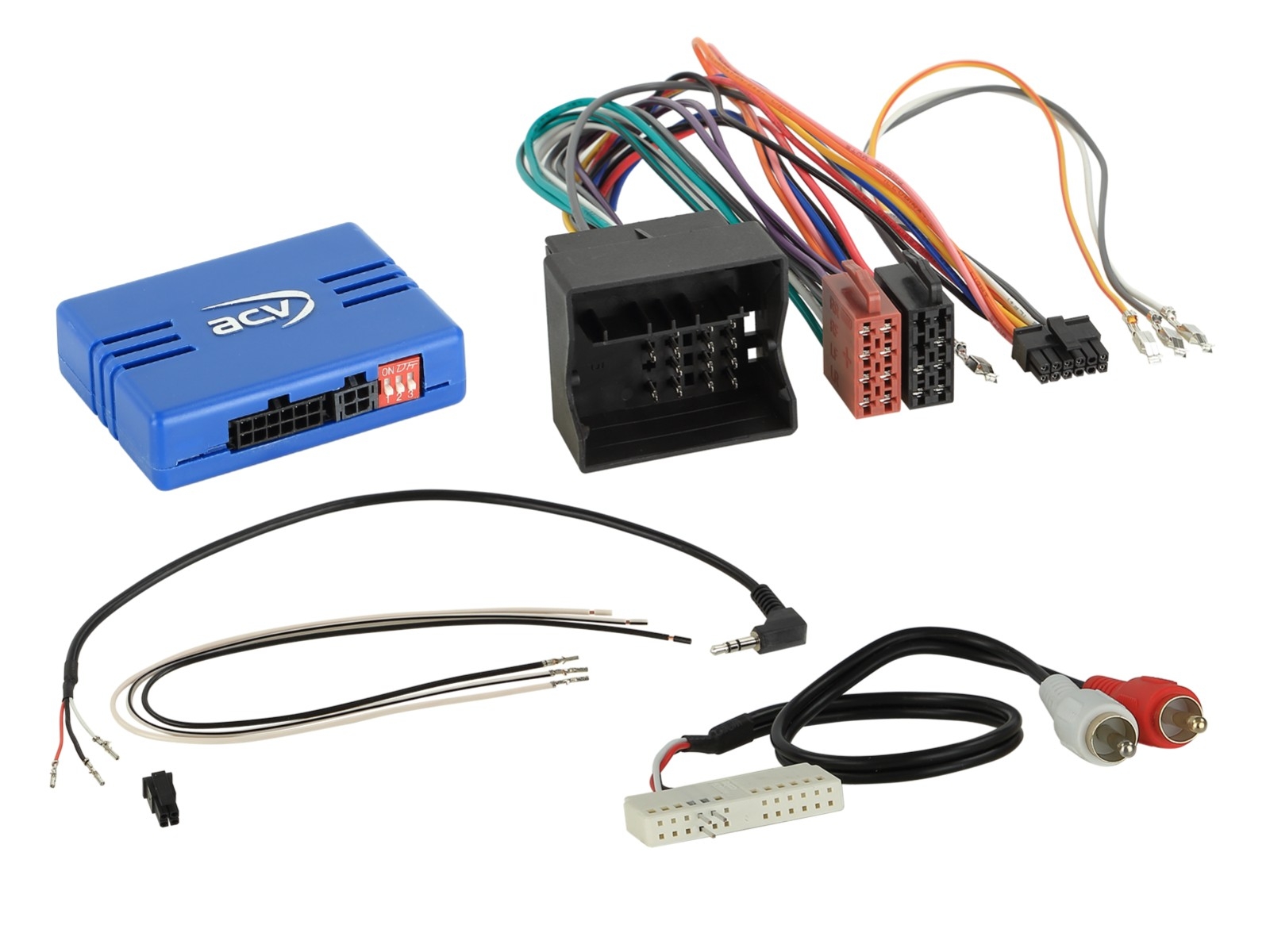

• LFB Audi/Seat/Skoda/VW diverse Fahrzeuge Quadlock lose > Artikel: 42a-1324-001-0
• LFB Kabel 42a/42cx401 > Multilead diverse Geräte > Artikel: 42arc100

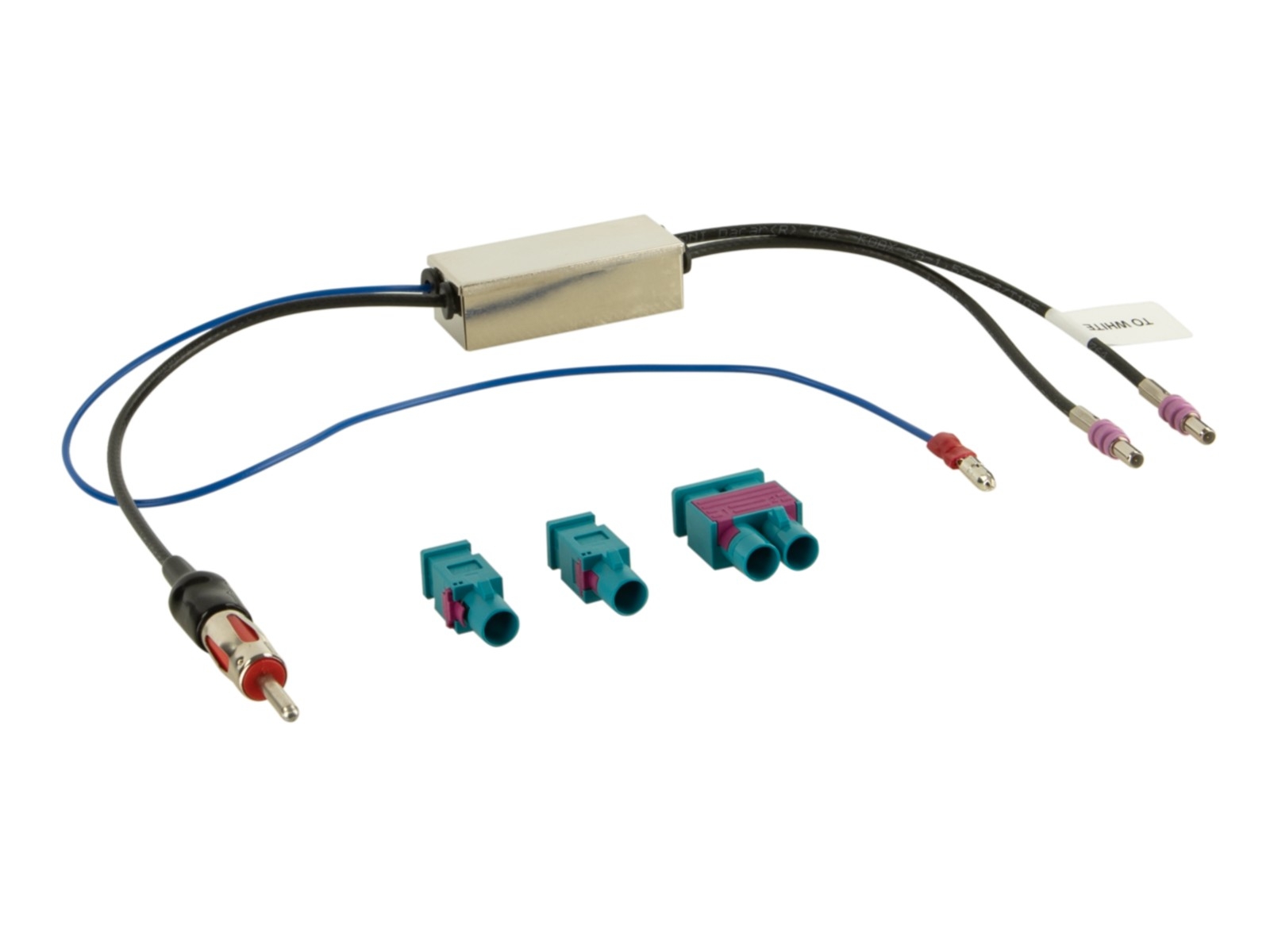

• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0
• Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz lose > 13-1424-26-0

Optional:

• 9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
