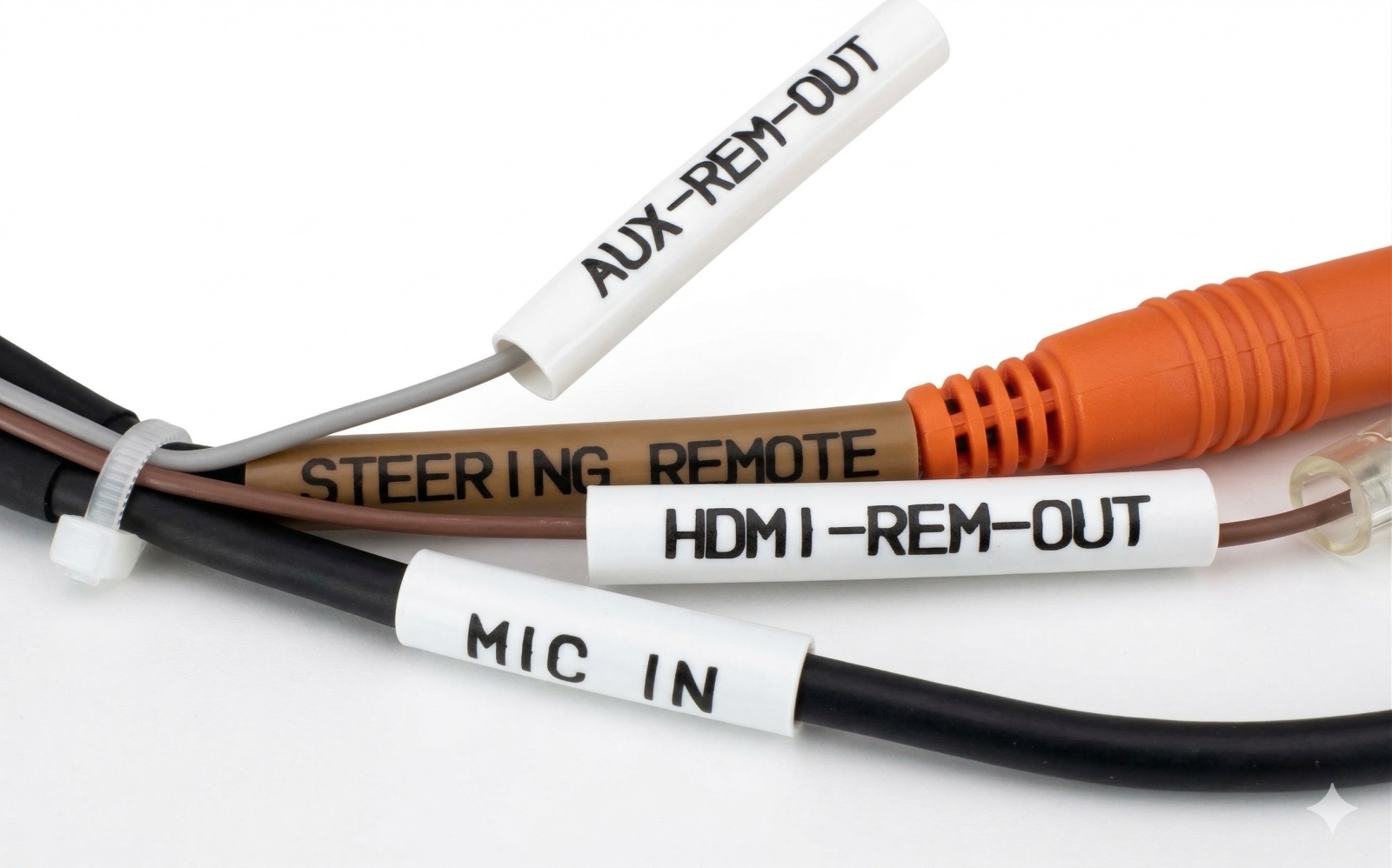

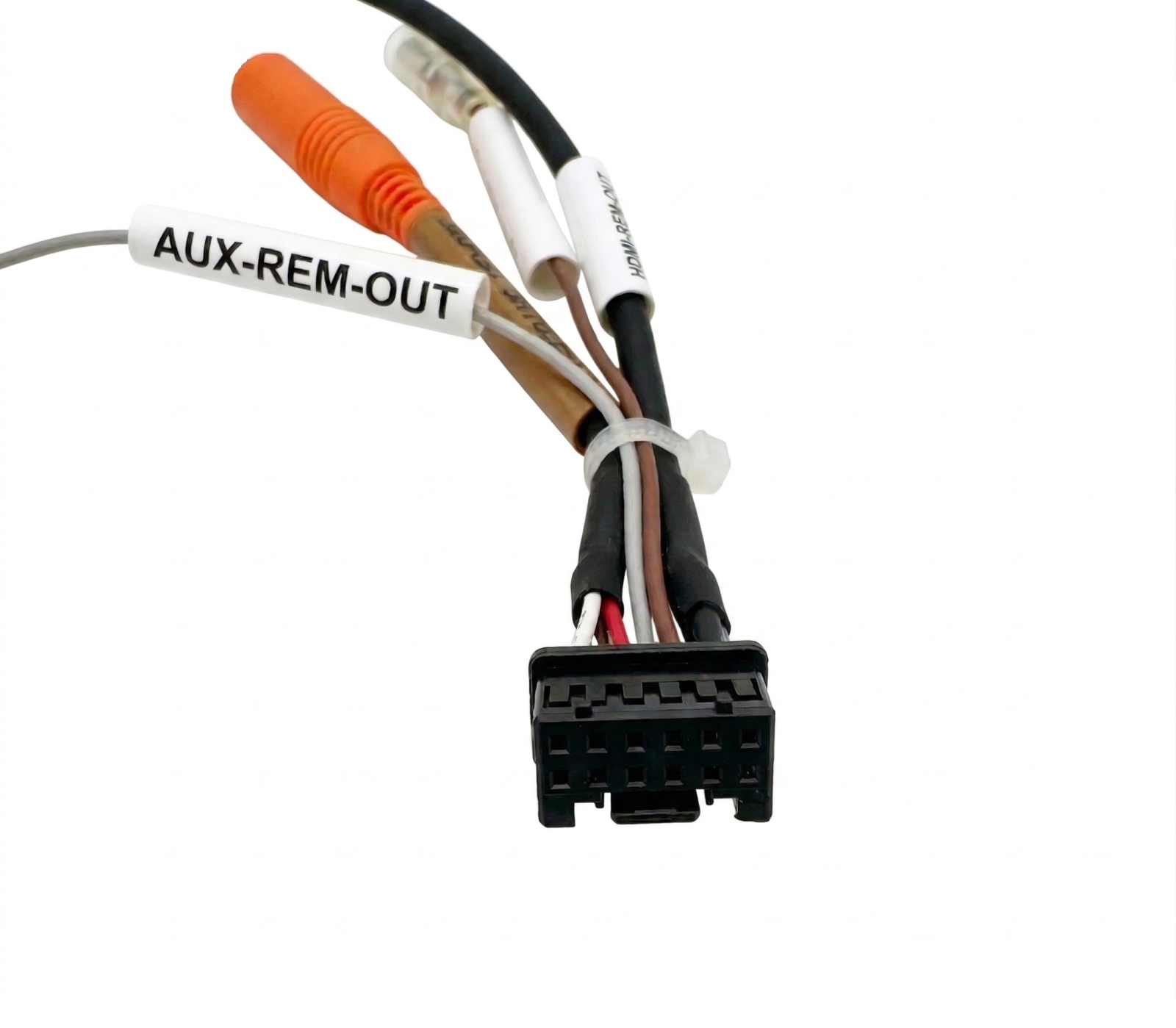

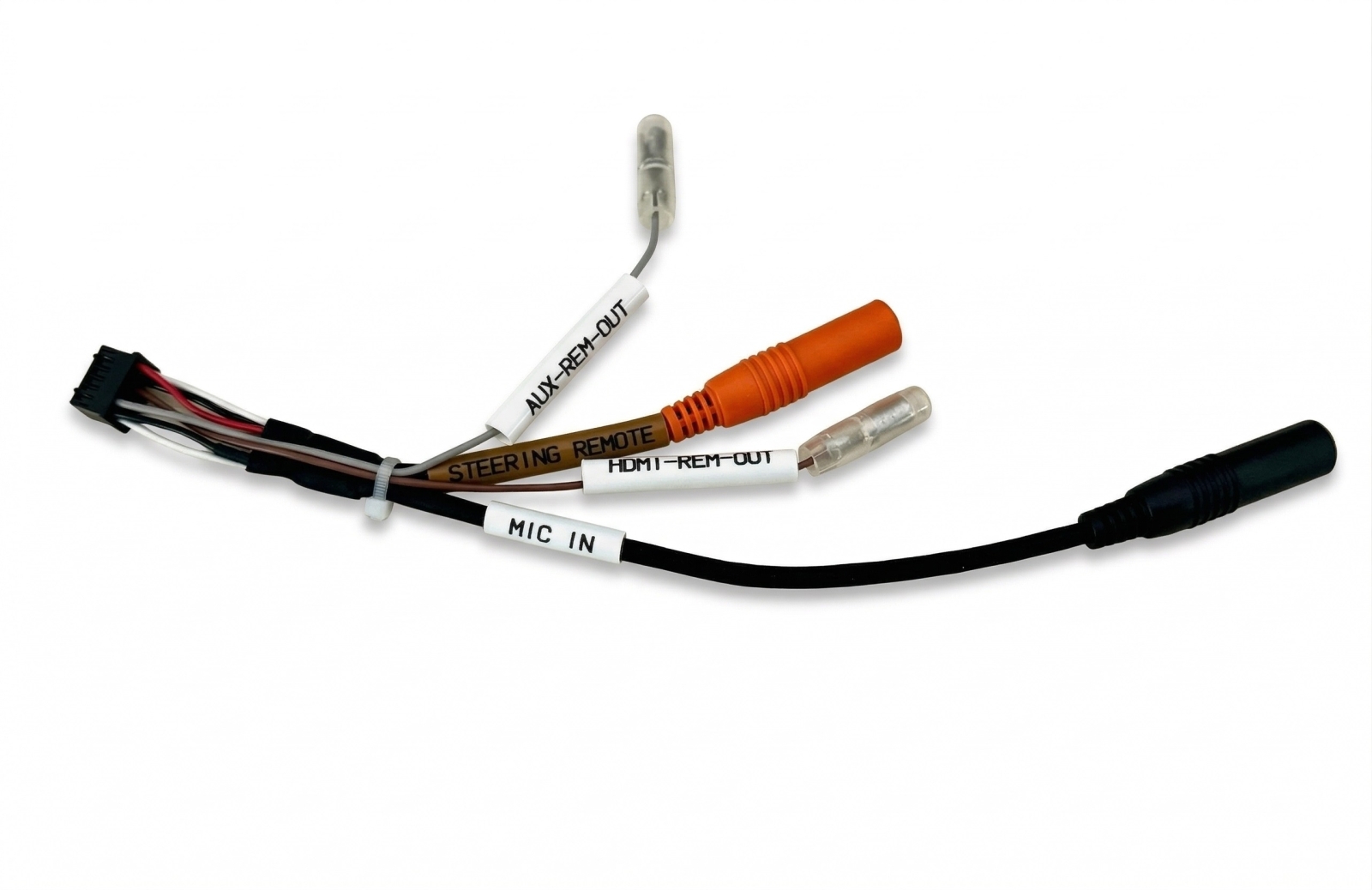

Diese vier Anschlüsse, die du aufgelistet hast, gehören beim Alpine iLX-705D (sowie bei den Schwestermodellen der Halo-Serie wie iLX-F905D und iLX-F115D) alle zu einem einzigen, gemeinsamen Zubehör-Kabelbaum. Dieser kleine Mehrfachstecker wird auf der Rückseite des Radios eingesteckt und bündelt die Verbindungen für die externe Steuerung und Kommunikation.

Hier ist die detaillierte Beschreibung, wofür jedes dieser Kabel und Signale gedacht ist:

1. LFB Adapter Eingang (Lenkradfernbedienung)

• Funktion: Dieser Anschluss (meist eine 3,5-mm-Klinkenbuchse) verbindet das Radio mit einem fahrzeugspezifischen Lenkradfernbedienungs-Interface (CAN-Bus- oder Analog-Adapter).

• Zweck: Er sorgt dafür, dass du die Tasten an deinem Lenkrad (Lauter/Leiser, Vor/Zurück, Telefon annehmen) weiterhin nutzen kannst, um das Alpine-Radio zu steuern.

2. Mikrofon Eingang (Mic In)

• Funktion: Eine weitere 3,5-mm-Klinkenbuchse an diesem Kabelstrang.

• Zweck: Hier wird das mitgelieferte externe Freisprechmikrofon eingesteckt.

• Wichtiger Montage-Tipp: Achte beim Einbau darauf, die Klinkenbuchse für das Mikrofon nicht versehentlich mit der Buchse für die Lenkradfernbedienung zu verwechseln, da beide sehr ähnlich aussehen!

3. AUX-REM-OUT (Graues Kabel)

• Funktion: Das "Auxiliary Remote Output"-Kabel liefert ein +12V Schaltsignal, sobald du am Radio die Quelle "AUX" auswählst.

• Zweck: Wenn du ein externes Zusatzgerät (z. B. einen externen DVD-Player oder einen zusätzlichen AV-Receiver) über AUX angeschlossen hast, sorgt dieses Kabel dafür, dass sich das externe Gerät automatisch einschaltet, sobald du auf dem Radio-Touchscreen auf "AUX" drückst.

4. HDMI-REM-OUT (Braunes Kabel)

• Funktion: Das "HDMI Remote Output"-Kabel liefert ein +12V Schaltsignal, wenn am Radio die Quelle "HDMI" angewählt wird.

• Zweck: Alpine bietet optional einen HDMI-Umschalter (Selector Interface) an, falls du mehrere HDMI-Geräte im Auto verbauen möchtest. Dieses Kabel gibt dem Umschalter das Signal, sich zu aktivieren, sobald du HDMI am Radio auswählst.

Zusammenfassend: Wenn du das Radio ganz normal einbaust und weder einen HDMI-Verteiler noch spezielle AUX-Zusatzgeräte nutzt, kannst du das graue (AUX-REM-OUT) und das braune (HDMI-REM-OUT) Kabel einfach isolieren und unangeschlossen hinter dem Radio liegen lassen. Du benötigst zwingend nur das Mikrofon und – falls in deinem Auto vorhanden – den Anschluss für die Lenkradfernbedienung.
