Alpine KWE-POW02 Anschlusskabel

Alpine KWE-POW02 Anschlusskabel

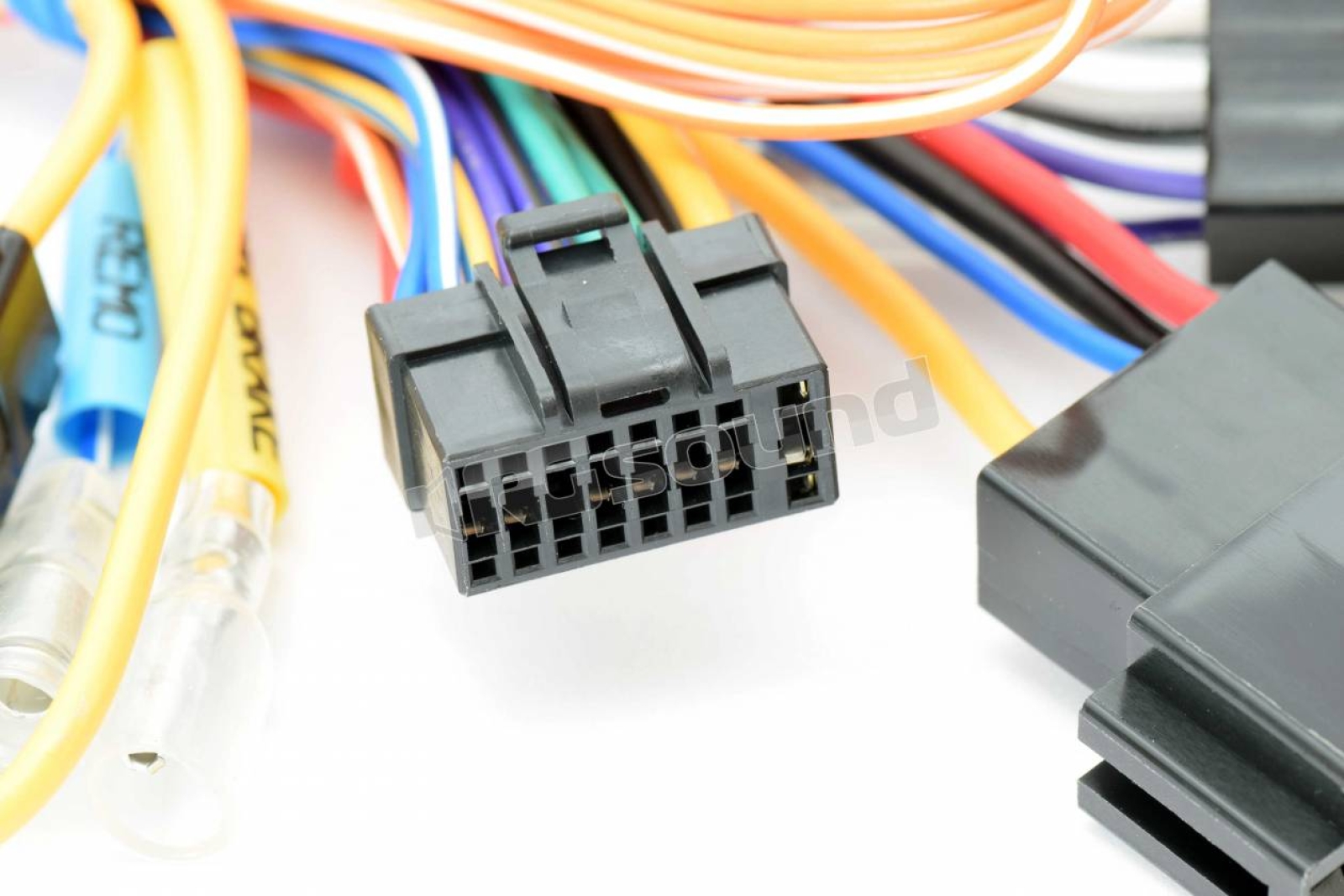

• Steckertyp: Der Stromeingang auf der Rückseite des Geräts ist ein schwarzer 16-Pin-Anschluss, der exakt zum KWE-POW02 passt.

• Serien-Kompatibilität: Die gesamte INE-W9xx Serie (wie W990BT, W970BT, W920R, W925R und W928R) teilt sich diesen Anschluss.

Welche Verbindungen werden damit hergestellt?

Wenn Sie das KWE-POW02 an das INE-W925R anschließen, werden folgende Funktionen aktiviert:

• Strom & Audio: Stromversorgung (Gelb/Rot/Schwarz) und 4 Lautsprecherausgänge.

• Tachosignal (Speed Pulse): Da das INE-W925R ein Navigationsgerät ist, ist das grün/weiße Kabel wichtig. Es überträgt das Geschwindigkeitssignal des Fahrzeugs, damit die Navigation auch in Tunneln (ohne GPS) präzise weiterläuft.

• Rückwärtsgang (Reverse): Das orange/weiße Kabel dient dazu, beim Einlegen des Rückwärtsgangs automatisch auf die Rückfahrkamera umzuschalten.

• Handbremse (Parking Brake): Das gelb/blaue Kabel (Masse) ist für die Sicherheitsfunktion gedacht, damit Videos nur bei angezogener Handbremse laufen.
