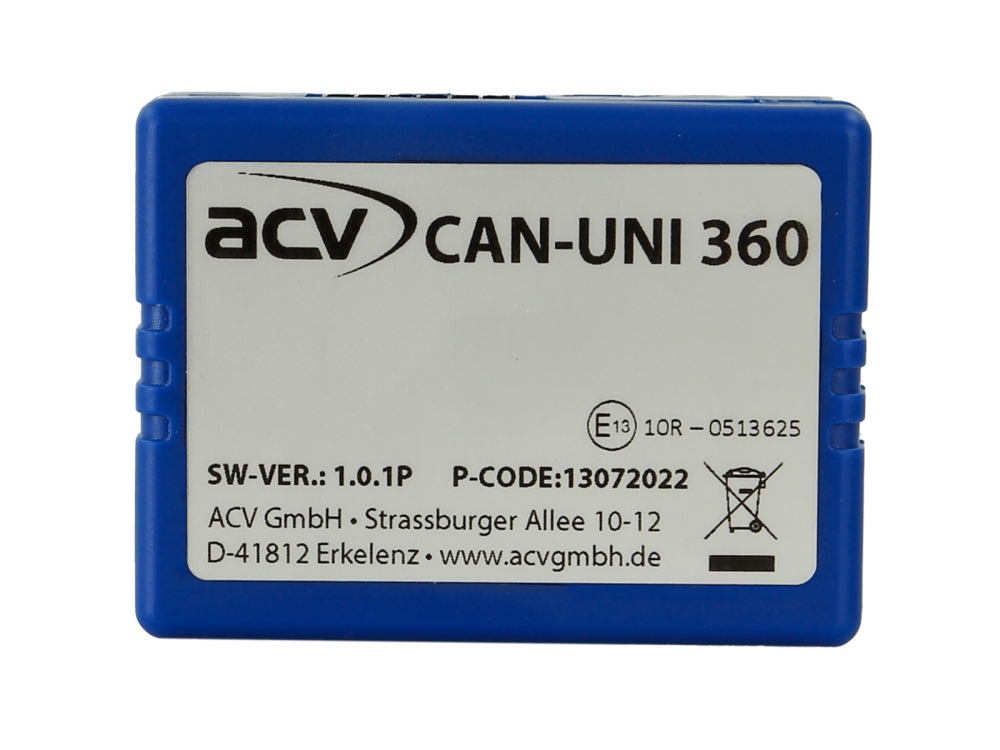

CAN-Bus Adapter universal

Interface zurErzeugung von erforderlichen analogen Triggersignalenfür die Installation von Multikamerasystemen.

Durch den zentralen Abgriffspunkt der Signale im Fahrzeug entfällt eine zeitaufwändige Verkabelung und die Montagezeit wird verkürzt.

Es werden Rückfahrsignal, Blinker links, Blinker rechts und +12V Klemme 15 aus dem CAN-Bus System ausgelesen und analog zur Verfügung gestellt.

Hinweis:

CAN Bus

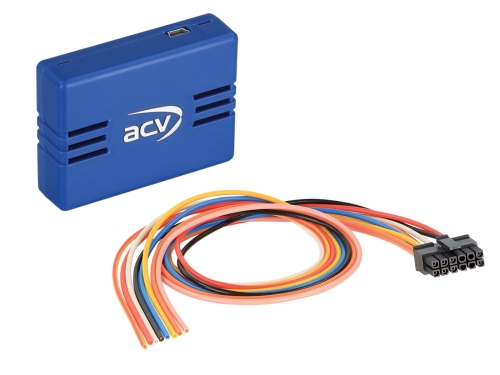

Anschluss: 42cx10 lose Kabel

Eingang:
rot: +12V Dauerstrom Klemme 30
schwarz: Masse Klemme 31
gelb: CAN high
blau: CAN low

Ausgang:
rosa: +12V /1,5A max.Zündung Klemme 15
weiß: +12V /0,1A max.Rückwärtsgang
gelb/rot: +12V /0,1A max.Blinker rechts
orange: +12V /0,1A max.Blinker links

LED:
blau blinken: CAN Bus detection
blau konstant: CAN Bus aktiv
rot: +12V Zündung aktiv

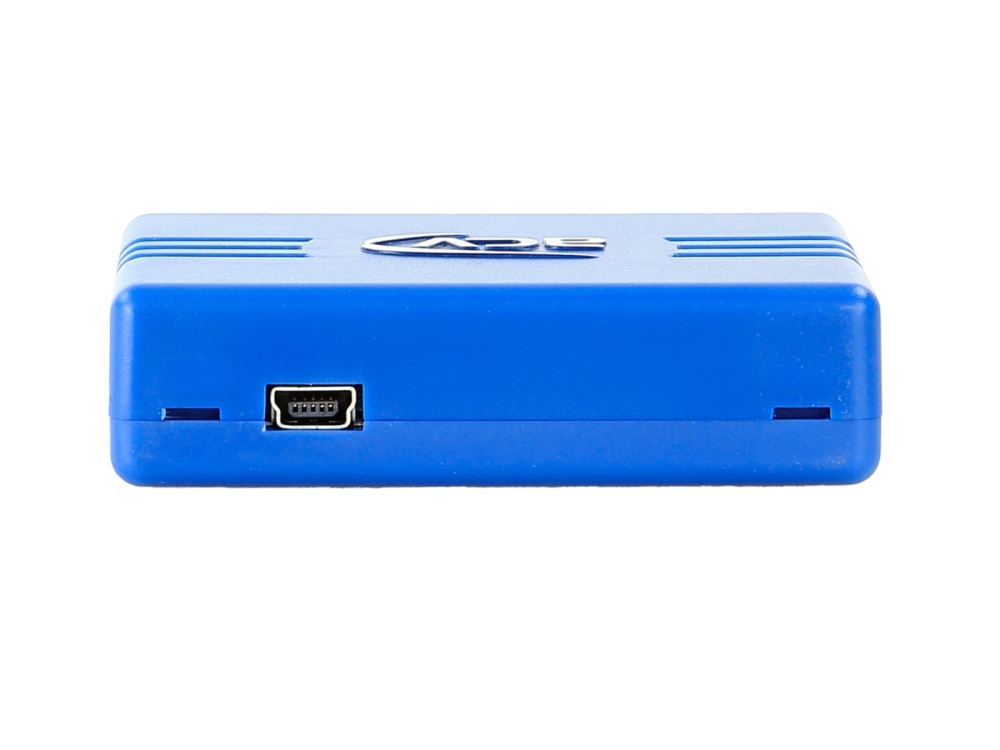

USBMini-Port > Software-Updates

CAN Bus Anschlusspunkt siehe unten

Für folgende Fahrzeuge geeignet:

Renault Master Combi (M) 01/2020 - 2022
Renault Master E-TECH (M) 07/2020 - 2022
Renault Master Kastenwagen (M) 10/2019 - 2022

weitere Fahrzeuge in Vorbereitung

Optional mit:

Interface
Rückfahrkamera Interface > Frontkamera Umschaltung: 771000-6500
Rückfahrkamera Interface > Multikamera Umschaltung: 771000-6501**

Monitor
Monitor universal 7" 4x Video Eingang/Splitscreen: 771000-6203
Monitor universal 9" 4x Video Eingang/Splitscreen: 771000-6204
Monitor universal 10" 4x Video Eingang/Splitscreen: 771000-6205
Monitor vertikal 12.3" 2x Video Eingang/Splitscreen: 771000-6210**

Frontkamera:
Rückfahrkamera / Frontkamera Unterbau/Anbau: 771000-6004

Seitenkamera:
Seitenkamera Tansporter/Wohnmobil/LKW Nachtsicht: 771000-6017
Rückfahrkamera universal Unterbau/Anbau rund: 771000-6006
Rückfahrkamera universal Unterbau/Anbau rund/ Nachtsicht: 771000-6007

CAN Bus Anschlusspunkt:

Renault Master: OBDII Stecker Pin6 high / Pin14 low
