CAN-Bus Kit Ford > ISO / Antenne > DIN

Kurz Info: Dieses fahrzeugspezifische CAN-Bus Kit für Ford Modelle ist die ideale Komplettlösung, um das originale Werksradio mühelos gegen ein modernes Nachrüstradio auszutauschen. Es wandelt die digitalen Fahrzeugdaten in analoge Schaltsignale um und ermöglicht durch die integrierten ISO-Steckverbindungen sowie den beiliegenden Antennenadapter eine schnelle und komfortable Installation.

CAN-Bus Kit Ford (32 Pin auf ISO / Antenne auf DIN)

Fahrzeugspezifischer Radio-Adapter / ISO- & Antennenanschluss / Zündung, Beleuchtung, Rückwärtsgang & Speedpulse

Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Ford gegen ein Nachrüstradio ersetzt werden soll, bildet dieser spezifische Adapter das kommunikative Herzstück. Er wandelt die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses in analoge Signale um, die von verschiedenen Nachrüstlösungen für einen reibungslosen Betrieb zwingend benötigt werden.

Installation & Besonderheiten im Fokus

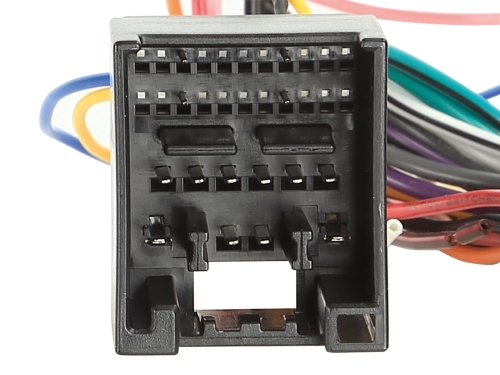

• All-in-One Verkabelung: Adaptiert den fahrzeugseitigen 32-Pin Ford Anschluss direkt auf universelle ISO-Stecker (für Strom und Lautsprecher) und beinhaltet zusätzlich einen Antennenadapter von Fakra (m) auf DIN (m).

• Leistungsstarke Ausgänge: Die generierten Schaltausgänge sind generell bis 1A belastbar, teilweise sogar bis zu 1,5A (siehe Signalübersicht).

• ?? Wichtige Einschränkung (Zündung): Das Signal für +12V Zündung (Klemme 15) wird bei diesen Fahrzeugmodellen unter Umständen nicht sicher vom CAN-Bus unterstützt.

• ?? Wichtige Einschränkung (Baujahr): Für Fahrzeuge ab dem Modelljahr 2020 (2020>) ist die einwandfreie Funktion nicht vollumfänglich gewährleistet.

Ausgelesene analoge Signale & Kabelbelegung

Das Interface stellt dem neuen Nachrüstradio folgende analoge Signale zur Verfügung:

• Zündung (+12V / Kl. 15): (Rosa Kabel / max. 1,5A Belastbarkeit – Funktion nicht sicher unterstützt)

• Beleuchtung (Kl. 58): (Oranges Kabel / max. 0,1A Belastbarkeit / für die automatische Dimmung des Radiodisplays)

• Rückwärtsgang: (Weißes Kabel / max. 1,5A Belastbarkeit / zum automatischen Umschalten auf eine Rückfahrkamera)

• Speedpulse (Tachosignal): (Geschwindigkeitssignal für eine präzise Routenführung bei Festeinbau-Navigationssystemen)

Fahrzeugkompatibilität

Dieses CAN-Bus Kit ist passgenau für die folgenden Ford Nutzfahrzeug-Baureihen konzipiert:

Lieferumfang

• 1x CAN-Bus Kit Ford (32 Pin auf ISO)

• 1x Antennenadapter (Fakra (m) > DIN (m))
