Dachantenne 2x2, zentral integrierte Groundplane

Dachantenne 2x2, zentral integrierte Groundplane

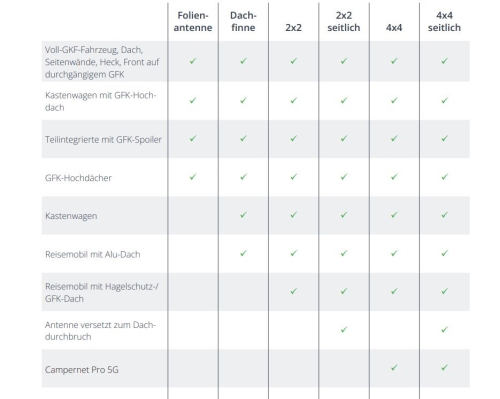

Für Reisemobile oder Wohnanhänger mit einem Hagelschutz- / Metall- / GFK-Dach z. B. Fendt, Knaus, Hymer
Die Dachantenne ist eine Multiband-MIMO-Antenne für Mobilfunk und WLAN. Höchste Reichweite, hohe Datenrate und besten Empfang bietet die patentierte Antennenstruktur zusammen mit speziellen Filterbausteinen.

Die Dachantenne mit zentraler Kabelführung ist eigens für die Montage über dem Dachdurchbruch im Wohnmobil vorgesehen. Die Unterseite der Antenne wird mit Montagekleber versehen und auf das vorgebohrte
Loch im Wohnmobildach geklebt. Die karosserieunabhängige Antenne muss nicht mit dem Dach verschraubt
werden und benötigt auch keine Metallplatte unter ihr für einen guten Empfang.

Vorteil
Kann direkt auf das Dach geklebt werden ohne zusätzliche Metallplatte.
Kabelführung zentral: Antenne sitzt auf dem Dachdurchbruch für die Antennenkabel und dichtet diesen ab.
Kabelführung seitlich: Antennenkabel werden in einem Schutzrohr zur nächstgelegenen freien Dachdurchführung geleitet.

• Mobilfunk-MIMO: 2 x 2
• WLAN-MIMO: 2 x 2
• integrierte Groundplane, geeignet für Dächer aus Metall oder GFK
• Antennengewinn: max. 5 dBi (passiv)
• Kabelführung: zentral nach unten
• 2 x 1,5 m Kabel für Mobilfunk mit FAKRA-Buchse (Code D)
• 2 x 1,5 m Kabel für WLAN mit FAKRA-Buchse (Code K)
• Einzigartiges Befestigungskonzept und einfache Montage
• Stiftschraube DIN 939- M6 Länge 45 mm, Schraubenmutter M6
• Befestigung mit UV-beständigem Kleber (nicht im Lieferumfang)
• Masse: 173 x 161 x 98 mm (L x B x H)
• Technik: 5G 2x2 MIMO / WLAN 2x2 MIMO
• Maße 173x161x98 mm³
• Gewicht: zentral 450 g- seitlich 600 g
• Gewinn max. 5 dBi
• Kabellänge zentral 1,5 m - seitlich 3 m
• Art.-Nr. zentral 4260603850846
• Montage Hagelschutz-/ Metalldach

Frequenzbereich

• Low-Band: 698-960 MHz
• Mid-Band:: 1426-2690 MH
• High-Band: 3200-3900 MHz
• ISM-Band: 2,4 GHz / 5 GHz
