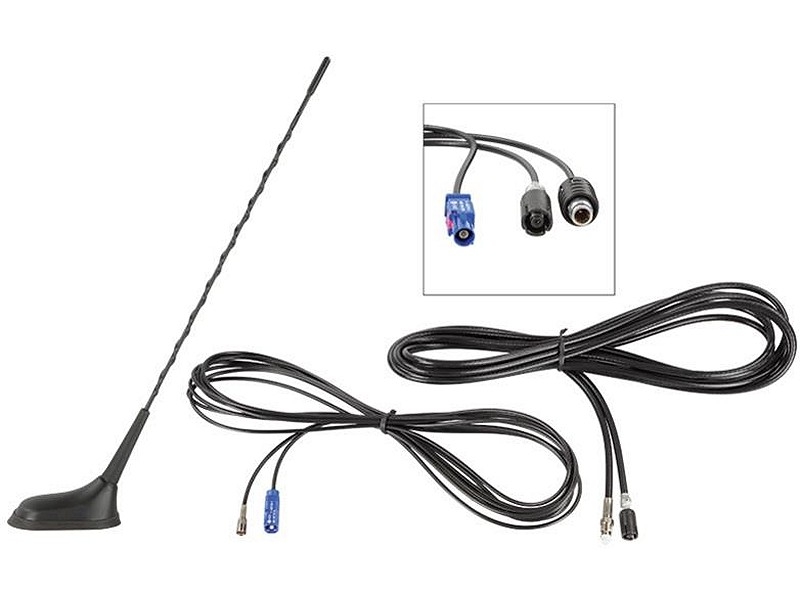

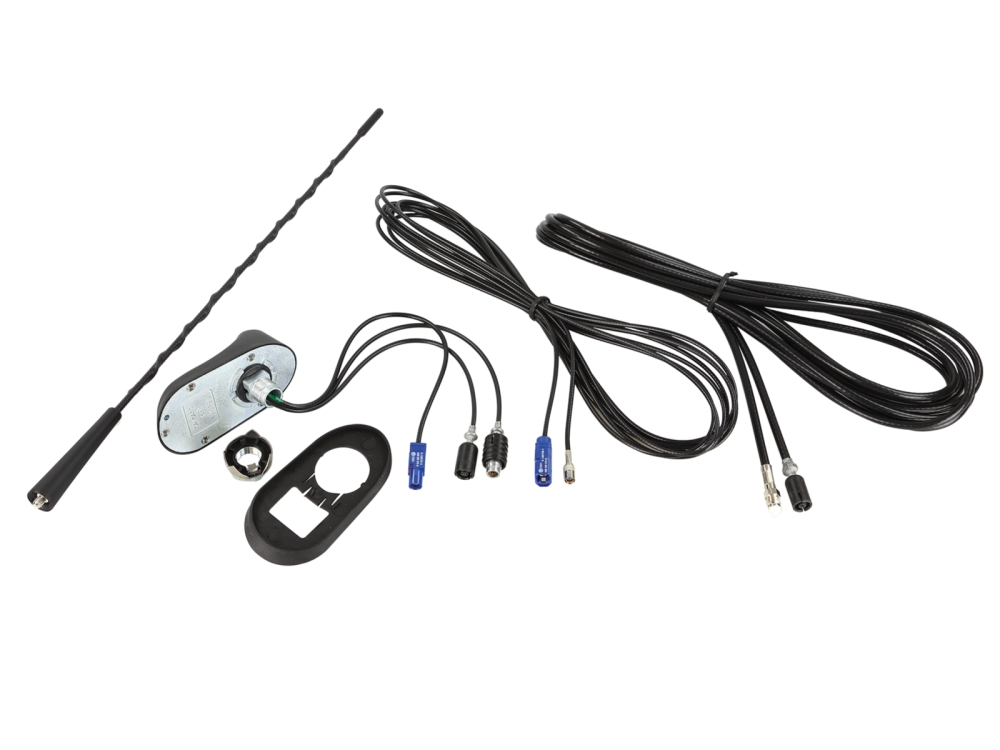

Dachantenne Triplex Radio / GSM / GPS
Bauart 16V
AM/FM 12V / 12V Phantomspeisung
GNSS 3V - 5V Phantomspeisung
Einbauort: Dach hinten
Bohrung: ø 19 mm
Antennenfuß: L 9,8 cm / B 5 cm
Antennenstablänge: 41cm / 60°
Ersatzstab ohne Fuß: 15-7551040

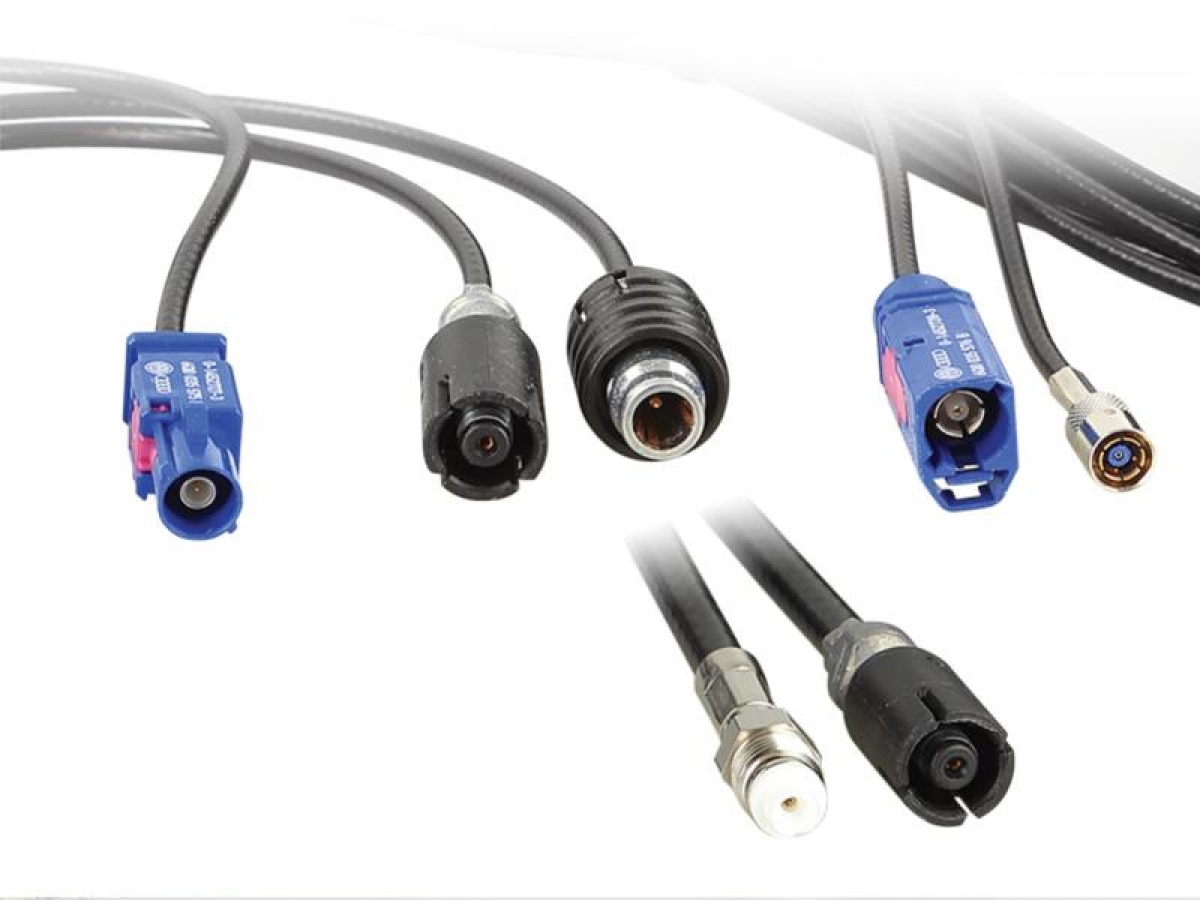

GSM Anschluss: FME (f) / Kabel: 5m RG58/Z = 50 Ohm/C = 101 pF/m
GNSS Anschluss: SMB (f) / Kabel: 5m RG174 Länge/Z = 50 Ohm/C = 100 pF/m
AM/FM Anschluss: HC97 (f) (Raku2)
Frequenzbereich:
AM 0,15 - 1,71 Mhz
FM 87,5 - 108 Mhz
GSM 890 - 960 / 1710 -> 1880 Mhz
AMP 824 - 894 Mhz
PCS 1850 - 1990 Mhz
Gewinn (db):
GSM 2.15 dB
GNSS bis 27 dB
Stromaufnahme:
AM/FM 50 mA
GNNS 30 mA max
GSM 8W max Belastbarkeit
VSWR GSM Tx < 1,5:1 Rx < 2:1
Optionale Artikelnummer: (5,6 Meter AM/FM Kabel)
15-7581119 (DIN)
15-7581062 (ISO)
15-7581139 (FAKRA)
Ersatzstab ohne Fuß: 15-7551040
| Antennen Anschluss | FME Buchse (F)HC 97SMB Buchse (F) |
| Antennenanschluss | Mit PhantomspeisungSMB |
| Antennenbauform | DachantenneKombiantenne (Multifunktion) |
| Antennenfuß | über 40 mm |
| Antennenlänge | über 20 cm |
| Antennenspannung | 12 V |
| Antennenverstärkung | über 12 dB |
| GPS-Empfang | GPS |
| Kabeltyp | Koaxialkabel (RG174)Koaxialkabel (RG58) |
| Länge | bis 150 mm |
| Montagebohrung | 19 mm rund |
| Montageposition | Außen |
| Phantomspeisung | 12 VMit Antennenspeisung (12 V) |
| Radioempfang | MW/LWUKW |
| Stabneigung | Fest (z. B. 60°) |
| Steckergeschlecht | Buchse |
| _Produkt Gruppe | Antennen Kombiantennen |
