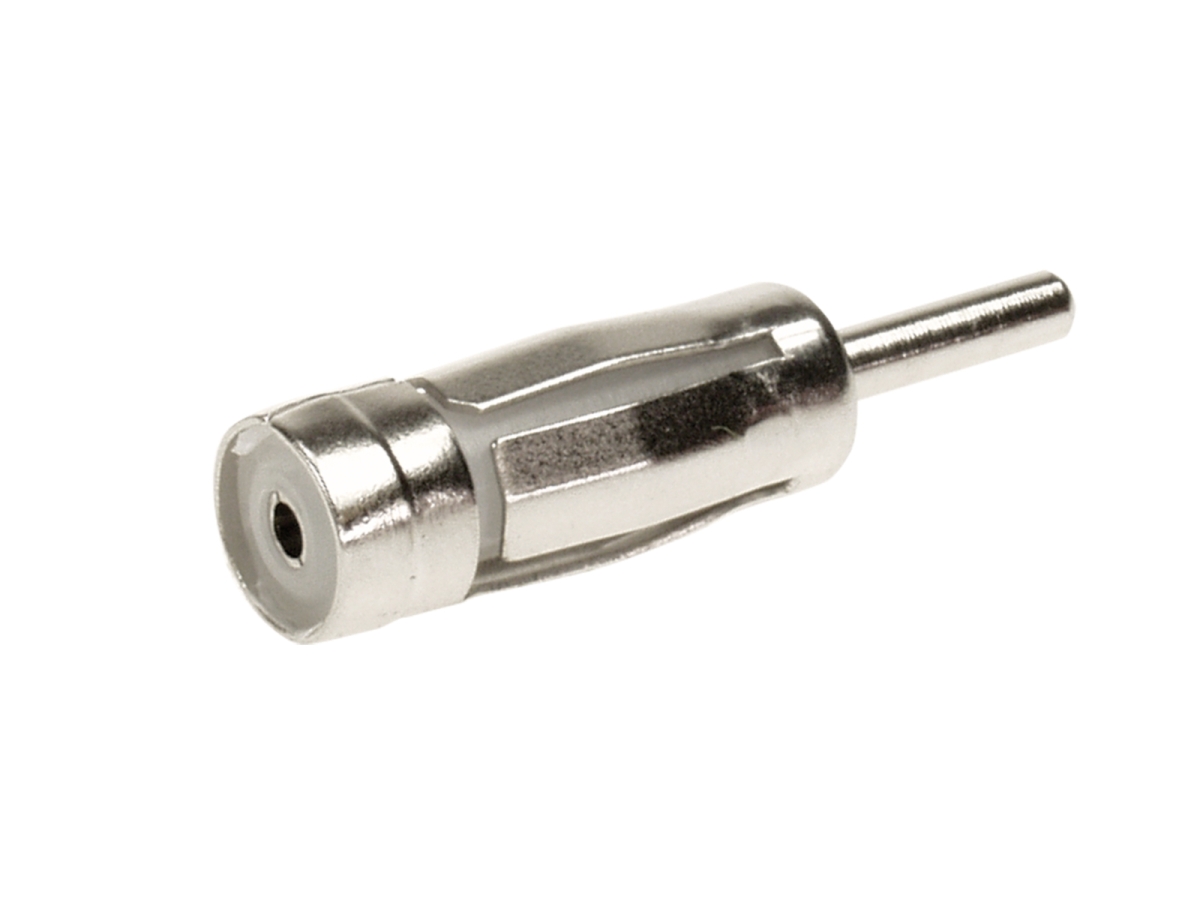

DIN-Antennenadapter (neu auf alt) ISO

Ihre Frage zum Produkt

DIN-Antennenadapter (neu auf alt) ISO - DIN

Rückfahrkamera Ford Tourneo Connect(SK/)VW Caddy(SK)

Überprüfe die Kompatibilität deines Autos

Marke	Modell	Baujahre
Ford	Tourneo Connect	2022, 2023, 2024, 2025
Volkswagen	Caddy	2020, 2021, 2022, 2023, 2024, 2025

Rückfahrkamera Ford / VW

Ford
Ford Tourneo Connect (SK) 05/2022 - 2025

VW
VW Caddy V (SK) 11/2020 - 2025

Zum Austausch der OEM 3. Bremsleuchte

Mit Orientierungslinien / verstellbarer Blickwinkel

Hinweis:

acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera

Fahrzeuge mit Heckklappe

Anschluss:
rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
grün: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz / rot
Extras: Orientierungslinien / verstellbarer Blickwinkel
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 2,6mm
Auflösung: 600 TV lines
Linsenwinkel: diagonal
Blickwinkel: horizontal 115° vertikal 80° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
Bertiebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
Stromaufnahme: 100mA
Betriebstemperaturbereich: -20°C - 70°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: OEM 3. Bremsleuchte

Anschlusskabel an der Kamera 3,3m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
1 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 10m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

Technische Daten

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V
Produktmerkmale Kamera:
- Aufbau: Kunststoff
- Farbe: schwarz / rot
- Extras: Orientierungslinien / verstellbarer Blickwinkel
- Sensor Typ: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Linse: 2,6mm
- Auflösung: 600 TV lines
- Linsenwinkel: diagonal
- Blickwinkel: horizontal 115° vertikal 80° + 5°
- Staub und Wassergeschützt: IP68
- Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
- Betriebsspannung: +3V Gleichspannung
- Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler <
- Stromaufnahme: 100mA
- Betriebstemperaturbereich: -20°C - 70°C
- Aufbewahrungstemperatur: -40°C - 80°C
- Abmessungen: OEM 3. Bremsleuchte

Anschlüsse

Anschluss: rot : +12V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, Cinch(m) gelb: Video
Jumper: grün: Orientierungslinien aktivieren/deaktivieren
Anschlusskabel an der Kamera 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 1 Jumper
Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Verlängerung 10m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm, Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor, Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video

Installationshinweise

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Installationszubehör

Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

Wichtige Hinweise

acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera

Antennen Anschluss	DIN Stecker (M)ISO Buchse (F)
Produkt Gruppe	Antennenadapter
