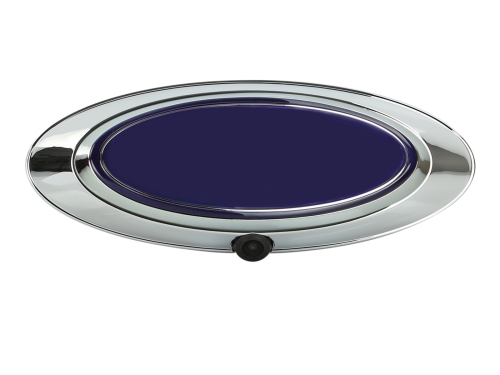

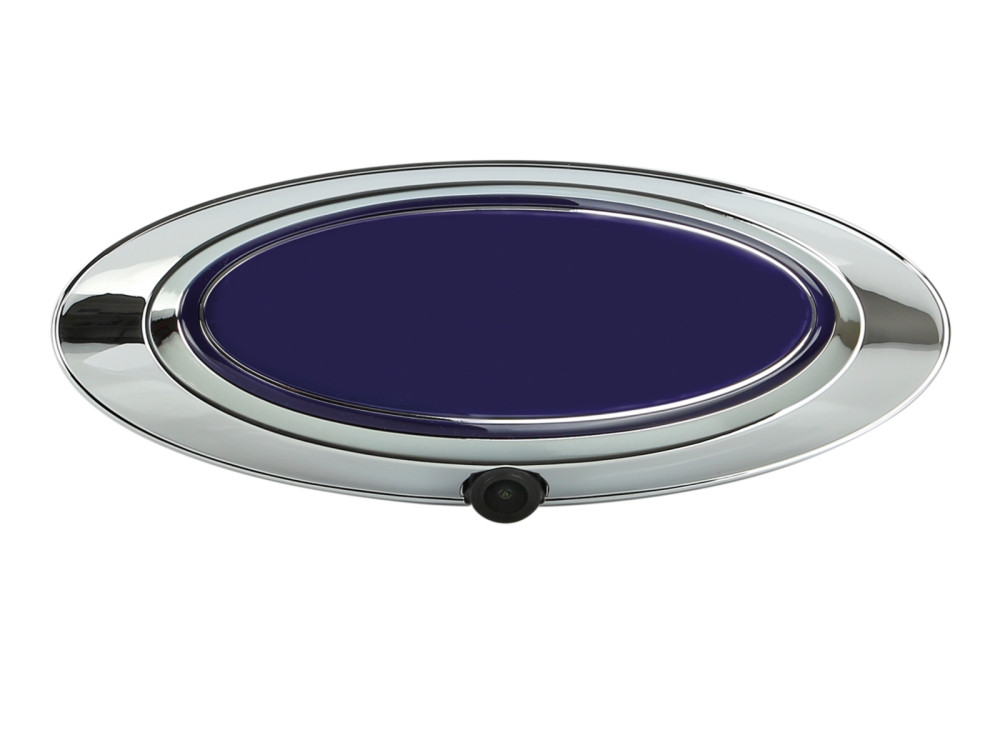

Ford Emblem Kamera zum Austausch des OEM Ford Logos

Ihre Frage zum Produkt

Dokumente:

Anleitung_herunterladen

(555.39 KB)

Ford Emblem Kamera zum Austausch des OEM Ford Logos

Rückfahrkamera

Ford F-150 2008-2017
Ford Super Duty 2011-2016
Ford Ranger 2016-2021

Zum Austausch des OEM Ford Logos auf der Heckklappe
Mit Orientierungslinien

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: Chrom/schwarz

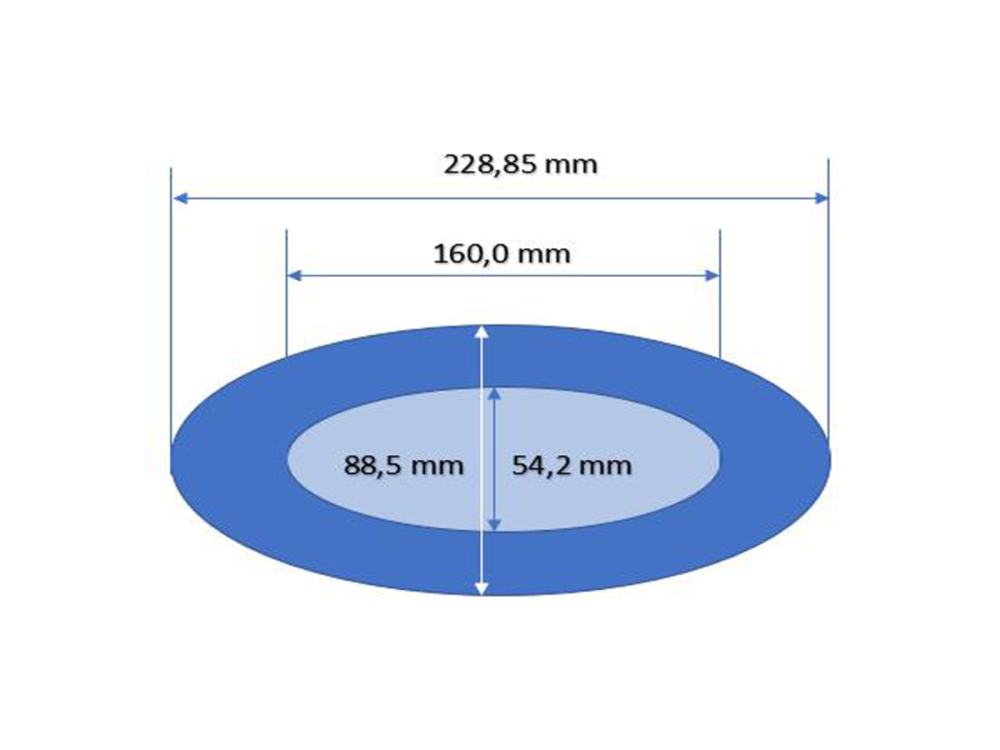

Maße Emblem: Länge 228,85 mm / Höhe 88,5 mm
Maße Logo: Länge 160 mm / Höhe 54,2 mm
Extras: OEM Ford Logo Design, Orientierungslinien über Jumper
Sensor Typ: 1/3" CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Auflösung: 600 TV lines
Blickwinkel: 170° + 5°
Blickwinkel: horizontal 150° vertikal 90° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin Mini-Stecker 5,2 mm
Versorgungsspannung: 12Volt + 10 %
Betriebstemperaturbereich: -30°C - 75°C
Aufbewahrungstemperatur: -40°C - 80°C
Abmessungen: siehe OEM Bremsleuchte

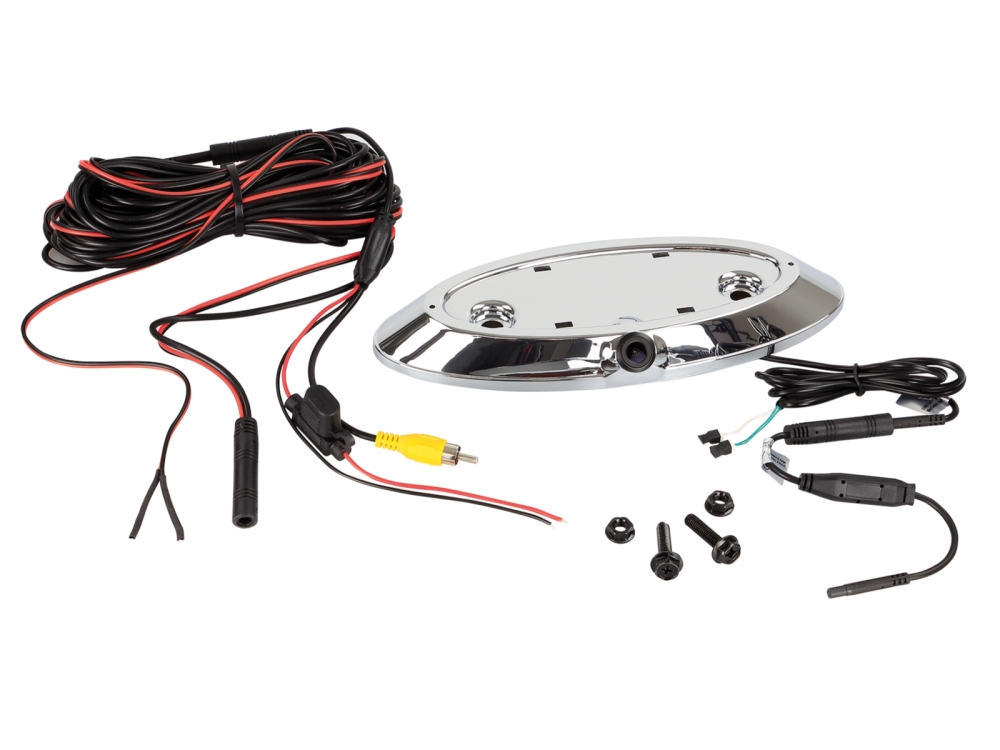

Anschlusskabel an der Kamera:

1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper
6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht
und Durchverkabelung bis zum Anschlusskabel am Endgerät
4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm

0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTEKamerschluss an
Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

771000-6305 Verlängerung 5 Meter
771000-6310 Verlängerung 10 Meter
771000-6315 Verlängerung 15 Meter

Hinweis:

Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet

Anschluss:

rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt

* Produkt Gruppe	* PKW Rückfahrkameras
Baujahr	2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021
Betriebsart	Dauerbetrieb geeignet
Betriebsspannung	12 V
Betriebstemperatur	ab -30 °C (Außeneinsatz)
Bildsensor	CMOS
Blickwinkel	170°
Dauerbetrieb	Für Dauerbetrieb (24/7)
Einbauort	Heckklappe
Fahrzeugmarke	Ford
Fahrzeugtyp	PKW
Gehäuse	Kunststoff
Hilfslinien	Abschaltbar
Kamera-Auflösung	Standard (bis 600 TVL)unter HD
Kameras Besonderheiten	Fahrzeugspezifisches Integriertes Hilfslinien
Kameratyp	Rückfahrkamera
Kältefestigkeit	bis -30 °C
Lichtempfindlichkeit	ab F2.0
Lieferumfang	Anschlusskabel
Länge	150–250 mm
Montageposition	Außen
Passform	Fahrzeugspezifisch
Pin-Anzahl	bis 10 Pin
Produktart	Rückfahrkamera
Schutzklasse	IP68
Steckertyp	4-PIN 4-Pin (Kamera)Cinch (RCA)Mini-Stecker
Videonorm	NTSC
Videosignal	Analog (CVBS/Cinch)
_Produkt Gruppe	Ford
Übertragungsart	Kabelgebunden
