RFK Griffleiste passend für Ford diverse

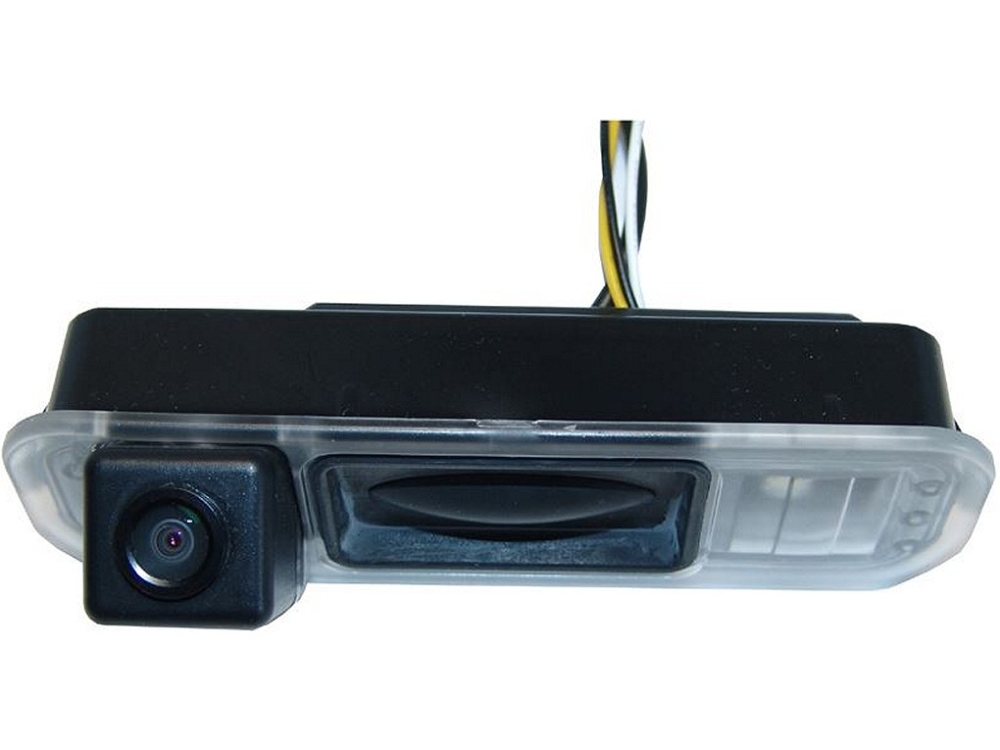

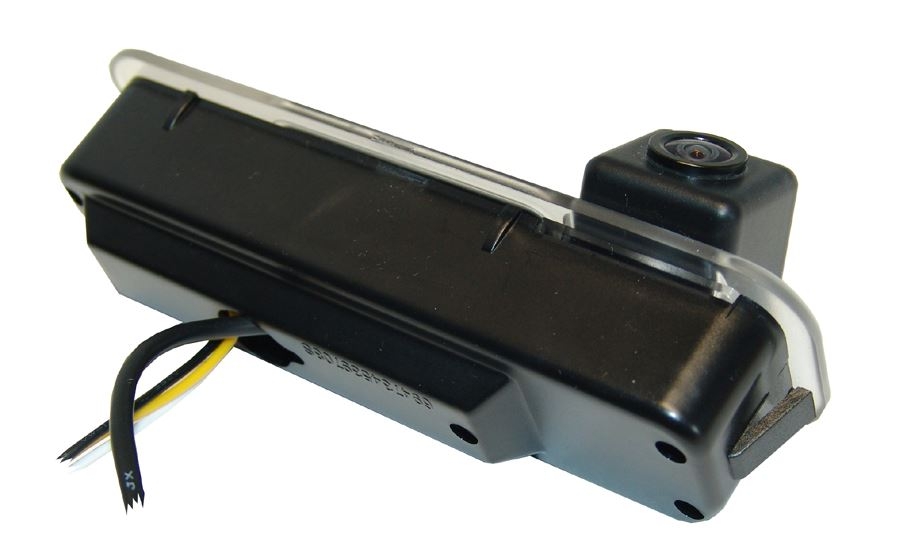

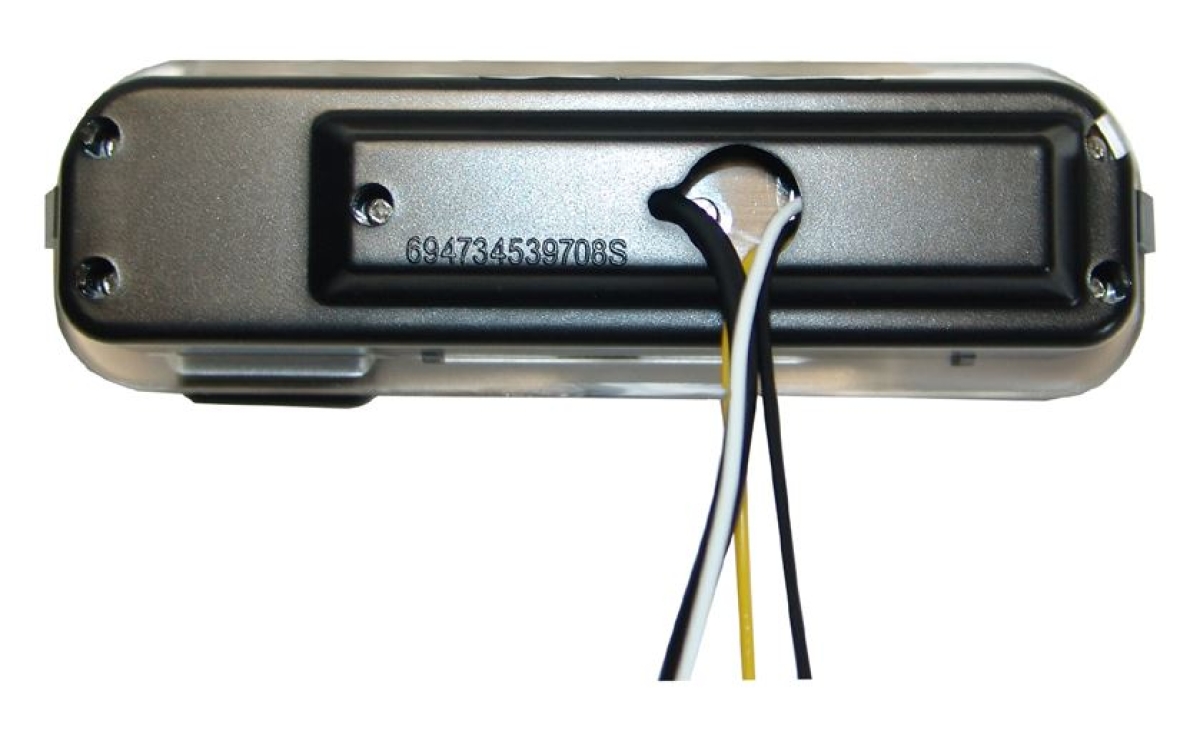

NavLinkz fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Rückfahrkamera und abschaltbaren Abstandslinien. Einfache Montage durch Austausch des Werks-Hecktürgriffs. Professioneller Systemkabelsatz in ausreichender Länge und mit automotiven Steckverbindungen. Dank Stecker mit geringem Durchmesser lässt sich das Kabel einfacher verlegen. Zusätzliche Ader für Signaldurchleitung, z.B. Stromversorgung oder Rückfahrsignal.
Produktfeatures
- 1/3 Zoll CMOS NTSC Sensor (PC3089)
- Auflösung 720 x 480 Pixel (700 TV-Linien)
- 0.1 Lux Lichtempfindlichkeit
- F1.2 Blende
- Winkel diagonal 170°, horizontal 130°, vertikal 90°
- Gespiegeltes Bild (fest)
- Abschaltbare Abstandslinien (ab Werk eingeschaltet)
- Schutzart IP68
- Schwarzer Hecktürgriff und Kamera
- Kalt-weiße LED

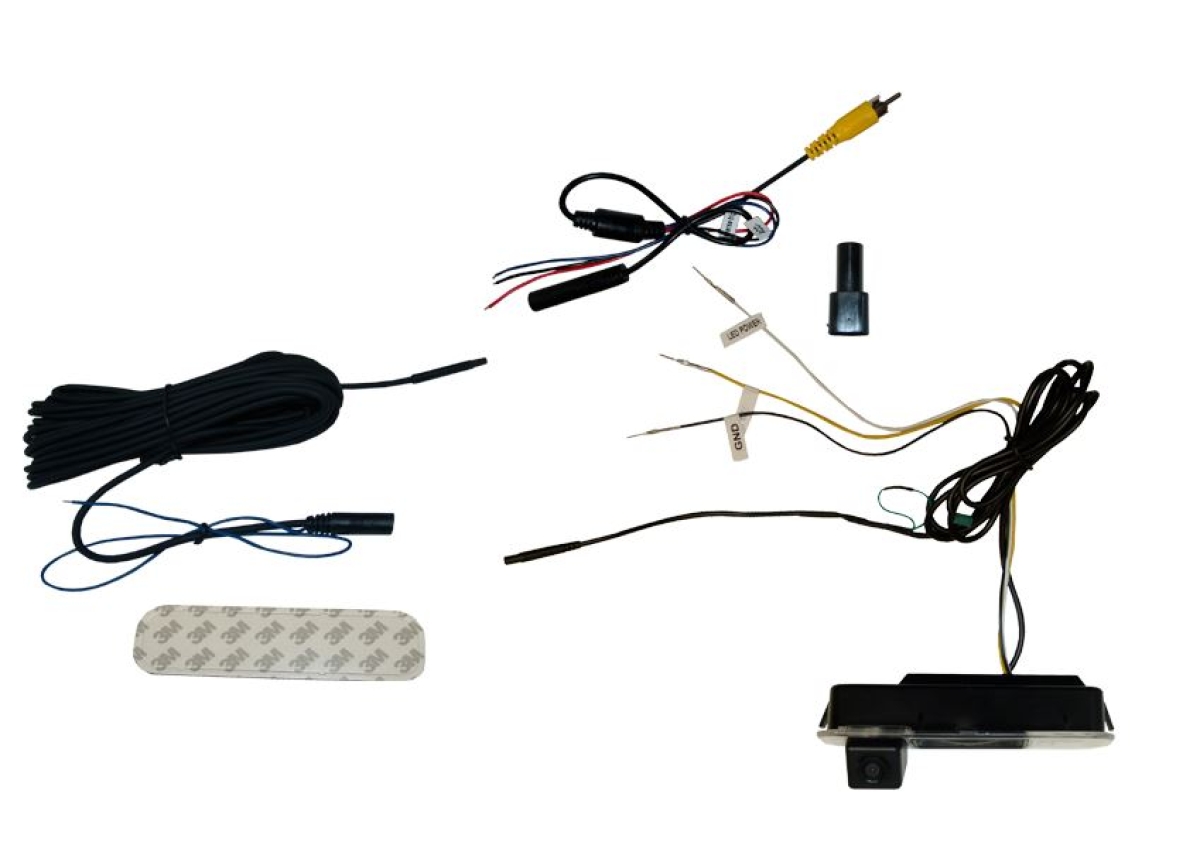

- 1.8m Kamerakabel mit 4-Pin-BM Systemkabelbuchse (Durchmesser 5mm)
- 8m Systemverlängerungskabel (4-Pin-BM) mit Ader für Signaldurchleitung
- Systemanschlusskabel 4-Pin-BM mit Cinch Stecker und Sicherung
Kompatibilität
| Hersteller | Modell |
|---|---|
| Ford | B-Max ab 08/2012, Focus3 Turnier ab 01/2011 bis 04/2018, Focus3 4-türige Limousine ab 01/2011 bis 07/2015, Focus3 5-türige Limousine ab 01/2011 bis 07/2015, Tourneo Connect (nur mit Heckklappe) ab 09/2013, Tourneo Courier (nur mit Heckklappe) ab 04/2014, Transit Connect (nur mit Heckklappe) ab 09/2013, Transit Courier (nur mit Heckklappe) ab 04/2014, Und andere Fahrzeuge mit Hecktürgriff OE-Teilenummer: 1886014 oder BM51-19B514-AF |
NICHT passend für:
Focus3 4-türige Limousine ab 07/2015 bis 04/2018, Focus3 5-türige Limousine ab 07/2015 bis 04/2018, Focus4 alle Bauformen ab 04/2018, Tourneo Connect mit Flügeltüren, Tourneo Courier mit Flügeltüren, Transit Connect mit Flügeltüren, Transit Courier mit Flügeltüren, Tourneo Custom (alle), Transit Custom (alle), Transit (alle)
Focus3 4-türige Limousine ab 07/2015 bis 04/2018, Focus3 5-türige Limousine ab 07/2015 bis 04/2018, Focus4 alle Bauformen ab 04/2018, Tourneo Connect mit Flügeltüren, Tourneo Courier mit Flügeltüren, Transit Connect mit Flügeltüren, Transit Courier mit Flügeltüren, Tourneo Custom (alle), Transit Custom (alle), Transit (alle)
Abmessungen
| Gesamt | 133 x 41 x 54mm (B x H x T) |
| Einbauöffnung | 124 x 32mm (B x H) |
HINWEIS: Bitte überprüfen Sie vor dem Kauf ob Größenangaben und Befestigungspunkte der Kamera mit denen des Fahrzeugs übereinstimmen!
Technische Daten
| Betriebsspannung | 12V DC (6V~16V) |
| Stromaufnahme | 40mA |
| Leistungsaufnahme | 0.5W |
| Betriebstemperatur | -20°C bis +70°C |
| Lagertemperatur | -40°C bis +85°C |
| Gewicht inkl. Kabel ca. | 280g |
| * Produkt Gruppe | * PKW Rückfahrkameras |
| Baujahr | 20112012201320142015201620172018 |
| Betriebsspannung | 12 V |
| Betriebstemperatur | bis 70 °C und mehr |
| Bildsensor | CMOS |
| Bildwiedergabe | Gespiegelt |
| Blickwinkel | 170° |
| Breite | 50–150 mm |
| Einbauort | Heckklappe |
| Fahrzeugmarke | Ford |
| Fahrzeugtyp | PKW |
| Farbe | Schwarz |
| Hilfslinien | Abschaltbar |
| Höhe | 40–50 mm |
| Kamera-Auflösung | 700–800 TVLunter HD |
| Kamerafunktionen | Nachtsicht / Infrarot |
| Kameralinsen | Einzelkamera (1 Linse) |
| Kameramontage | GriffleisteHecktürgriff |
| Kameras Besonderheiten | FahrzeugspezifischesHilfslinien ausschaltbarIntegriertes Hilfslinien |
| Kameratyp | GriffleistenkameraRückfahrkamera |
| Kältefestigkeit | bis -20 °C |
| Lichtempfindlichkeit | 0,02–0,1 LuxF1.2 und lichtstärker |
| Lichtfarbe | Kaltweiß |
| Lieferumfang | Anschlusskabel |
| Länge | bis 150 mm |
| Montageaufwand | Einfache Montage |
| Montageposition | Außen |
| Passform | Fahrzeugspezifisch |
| Produktart | Rückfahrkamera |
| Schutzklasse | IP68 |
| Steckertyp | 4-Pin (Kamera)Cinch |
| Stromaufnahme | bis 50 mA |
| Videonorm | NTSC |
| Videosignal | Analog (CVBS/Cinch) |
| _Produkt Gruppe | Ford |
