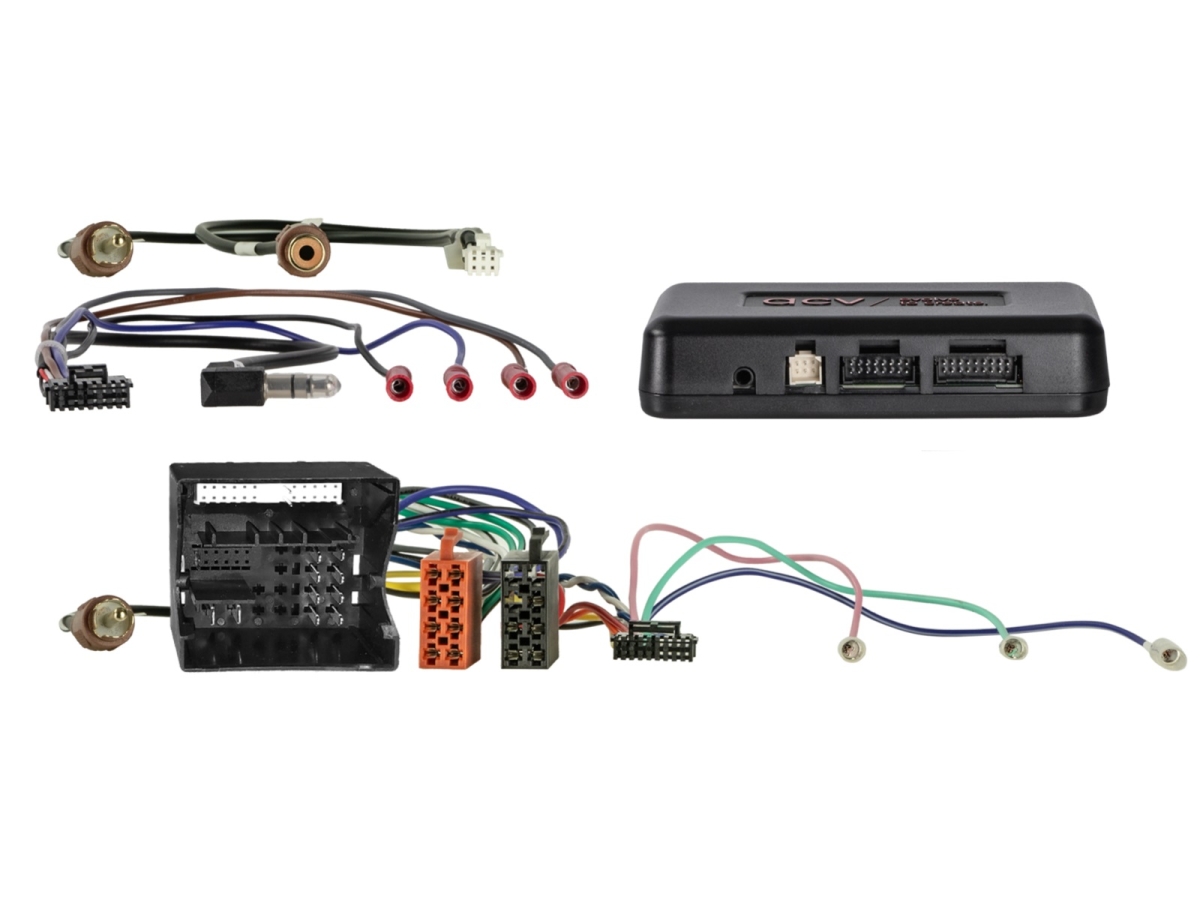

i-Aapter Skoda/VW Fahrzeuge 52Pin Quadlock Multilead

Infodapter Skoda / VW

Durch den Infodapter wird beim Austausch des original Radios die optische Darstellung der Fahrzeugfunktionen, wie z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.
Die Lenkradfernbedienungsfunktion des Fahrzeugs wird ebenfalls unterstützt und ist zur Konfiguration des Adapters zwingend notwendig.
Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Hinweis:

Anschluss: 52 Pin Quadlock VAG Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss:: OEM Rückfahrkamera> Cinch(m) ocker
Fahrzeuge mit MIB-PQ OEM Plattform

Anschluss i-dapter :

lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
Visualisierung i-adapter Einstellungen > NachrüstgerätRückfahrkameraeingang
Visualisierung OPS > NachrüstgerätRückfahrkameraeingang
Visualisierung Klimatronik > NachrüstgerätRückfahrkameraeingang

Fahrzeuge mit LenkradfernbedienungEinstellungen i-dapter:

Lenkradfernbedienung Track vor drücken und halten
Alternativ mit Artikel:43x-remote

Fahrzeuge ohne LenkradfernbedienungEinstellungen i-dapter erforderliches Zubehör:

i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:

Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss
Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
Verlassen der Anzeige > über Fahrzeug PDC-Taste
+12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Abhängig der OEM Fahrzeugausstattung und Software:

Nicht alle Fahrzeugeinstellungen werden unterstützt
Nicht alle Fahrzeugfunktionen werden unterstützt
Nicht alle Fahrzeuginformationen werden visualisiert

Fahrzeuge mit E-Call:

E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Fahrzeuge mit OEM Soundsystem:

Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037
Fahrzeuge ohne OEM Soundsystem*

Nicht für Fahrzeuge mit:

mit OEM MOST Soundsystem
mit Radiovorbereitung
ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Skoda

Skoda Yeti (5L) 10/2013 - 07/2017*

VW Beetle (16) 06/2016 - 03/2018*
VW Caddy IV (DU) 06/2015 - 09/2020
VW Jetta (16) 2015 - 2018
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW Tiguan II (5N) 05/2016 - 05/2021

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Lenkradfernbedienung

Visualisierung Klimatronik unterstützt
Visualisierung optische PDC unterstützt
CAR Menü Fahrzeugeinstellungen unterstützt

*Skoda Yeti Aktive Sound OEM Soundsystem unterstützt
*VW Beetle Composition Media OEM Gerät Dynaudio OEM Soundsystem unterstützt
*VW Beetle Fender OEM Soundsystem nicht unterstützt
