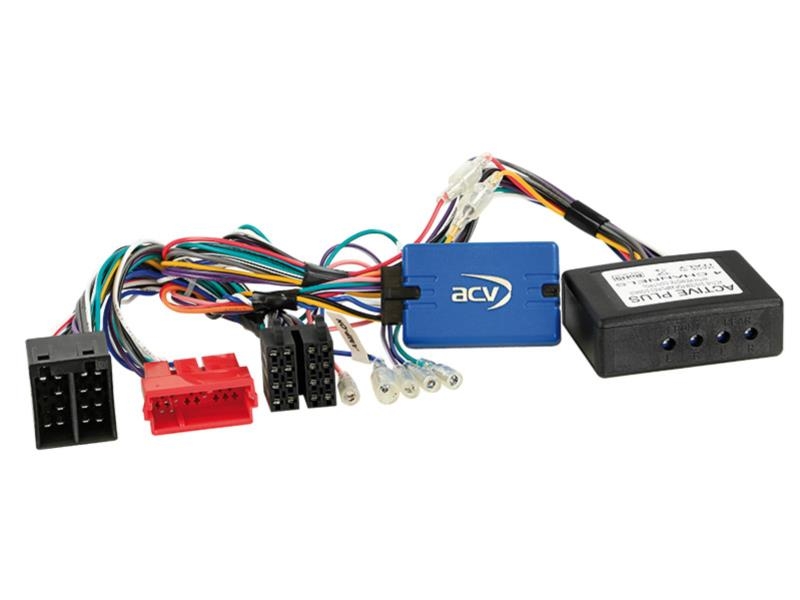

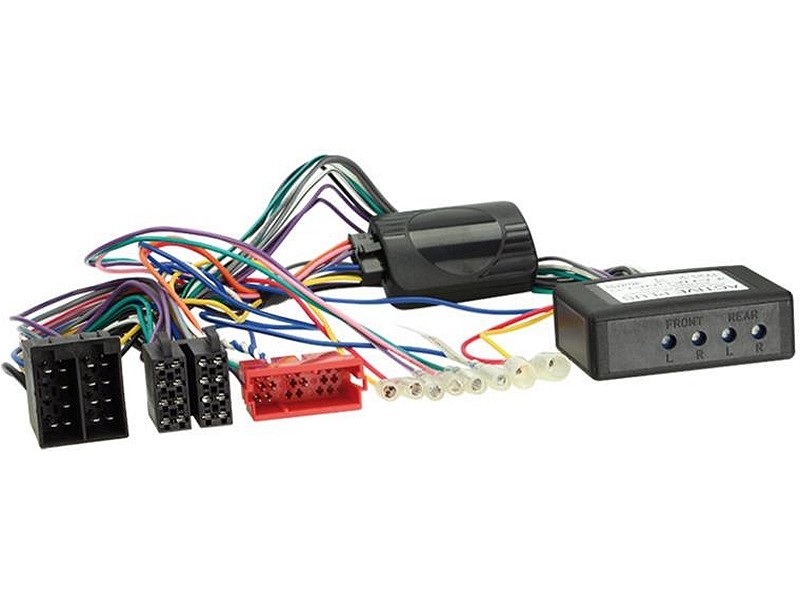

Lenkradfernbedienungsadapter Audi mit CAN-BUS und ISO-Anschluss
CAN-Bus-, Lenkradfernbedienungs- und Soundsystemadapter für Audi
Mit diesem fahrzeugspezifischen Interface ersetzen Sie Ihr werksseitiges Audi-Radio problemlos gegen ein modernes Nachrüstradio, ohne auf gewohnte Komfortfunktionen verzichten zu müssen. Der Adapter sorgt für die digitale Auslesung der CAN-Bus-Signale und ermöglicht sowohl den Erhalt der originalen Lenkradfernbedienung als auch die Aktivierung des werkseitigen 2-Kanal- oder 4-Kanal-Soundsystems.
Fahrzeugkompatibilität
Der Adapter ist passgenau für folgende Audi-Modelle mit CAN-Bus geeignet:
-
Audi A2 (8Z): Baujahr 11/1999 – 07/2005
-
Audi A3 (8L): Baujahr 08/2000 – 06/2003
-
Audi A3 (8P): Baujahr 07/2003 – 05/2005
-
Audi A4 (B6 / B7): Baujahr 11/2000 – 02/2009
-
Audi A6 (4B / C5): Baujahr 05/2001 – 03/2005
-
Audi TT (8N): Baujahr 09/1998 – 07/2006
Kompatibilitäts-Voraussetzungen (OEM-Geräte):
-
Nur passend für Fahrzeuge, die ab Werk mit einem 1-DIN OEM-Gerät mit 2 Drehreglern ausgestattet waren.
-
Unterstützte Werksradios: Blaupunkt / Matsushita / Grundig / Concert II / Symphony II / Chorus II
Hauptmerkmale & Wichtige Hinweise
-
Soundsystem-Aktivierung: Unterstützt originale 2-Kanal- und 4-Kanal-OEM-Soundsysteme über den Lautsprecherausgang (Front/Rear). Der Pegel ist dabei individuell einstellbar.
-
Lenkradfernbedienung: Ermöglicht die Weiterleitung der Steuerungssignale an das neue Nachrüstradio.
-
Wichtiger Hinweis zu Software-Abweichungen: Reimportfahrzeuge oder Fahrzeuge mit einer abweichenden Software können in ihren Funktionen inkompatibel sein. Bitte prüfen Sie dies vorab.
Signalbereitstellung & Kabelbelegung
Der Adapter liest die digitalen CAN-Bus-Daten aus und stellt folgende analoge Signale zur Verfügung:
-
Rot: +12V Zündung (Klemme 15)
-
Orange: +12V Beleuchtung (Klemme 58)
-
Lila/Weiß: +12V Rückfahrsignal
-
Grün: Masse / GND Handbremssignal
-
Blau: +12V Amp / Verstärker Remote (zur Aktivierung des OEM-Verstärkers)
Technische Daten
-
System: CAN-Bus (analog ausgegeben)
-
Anschlussleitung Fahrzeugseite: ISO / Mini-ISO
-
Soundsystem-Anschluss: 2-Kanal / 4-Kanal OEM-Soundsystem (Lautsprecherausgang Front/Rear, Pegel einstellbar)
-
Belastbarkeit der Gesamtausgänge: Maximal 100 mA
-
WICHTIGER INSTALLATIONSHINWEIS
Sollte der Strombedarf für die Schaltsignale größer als 100 mA sein, muss zwingend ein Relais dazwischengeschaltet werden:
-
Bei Verwendung von 1 Relais: Spulenwiderstand von minimal 75 Ohm einhalten.
-
Bei Verwendung von 2 Relais: Spulenwiderstand von minimal 150 Ohm einhalten.
Suchbegriffe
Audi CAN Bus Adapter, Lenkradfernbedienungsadapter Audi A3 A4, Aktivsystemadapter Audi Concert II, Mini ISO Radioadapter Audi, Audi TT 8N Soundsystem Adapter, Chorus II Symphony II Lenkradadapter, Klemme 15 Zündungsplus Audi, Pegel einstellbar Soundsystem Audi, Audi A6 4B CAN Bus Interface, Car HiFi Adapter Audi ISO
| * Produkt Gruppe | * Lenkradfernbedienungsadapter |
| Adapter-Typ | Lenkradfernbedienungsadapter |
| Anschluss Radio | ISOMini-ISO |
| Ausstattung & Funktionen | CAN-BusLenkradfernbedienung |
| Baujahr | 199819992000200120052006200720082009 |
| CAN-Bus | Mit CAN-Bus |
| Einbauzweck | Lenkradfernbedienung erhaltenRadiotausch |
| Fahrzeug-Bus | CAN-Bus |
| Fahrzeugausstattung | Aktivsystem / Soundsystem ab WerkMit Werks-Soundsystem |
| Fahrzeugmarke | Audi |
| Fahrzeugmodell | Audi A3Audi A4Audi A6 |
| Fahrzeugsignale | BeleuchtungBeleuchtung (Klemme 58)HandbremseRückwärtsgangZündungZündung (Kl. 15)Zündung (Klemme 15) |
| Fahrzeugtyp | PKW |
| Interface-Typ | CAN-Bus-InterfaceLenkradinterface |
| Lenkradfernbedienung | Lenkradfernbedienung bleibt erhalten |
| Passform | Fahrzeugspezifisch |
| Produktart | AktivsystemadapterCAN-Bus-AdapterLenkradfernbedienungsadapter |
| Remote-Ausgang | Verstärker-Remote |
| Steckertyp | ISO |
| Werks-Infotainment | Audi Symphony / Concert |
| Werksradio | Blaupunkt |
| Werksradio-Format | 1-DIN |
