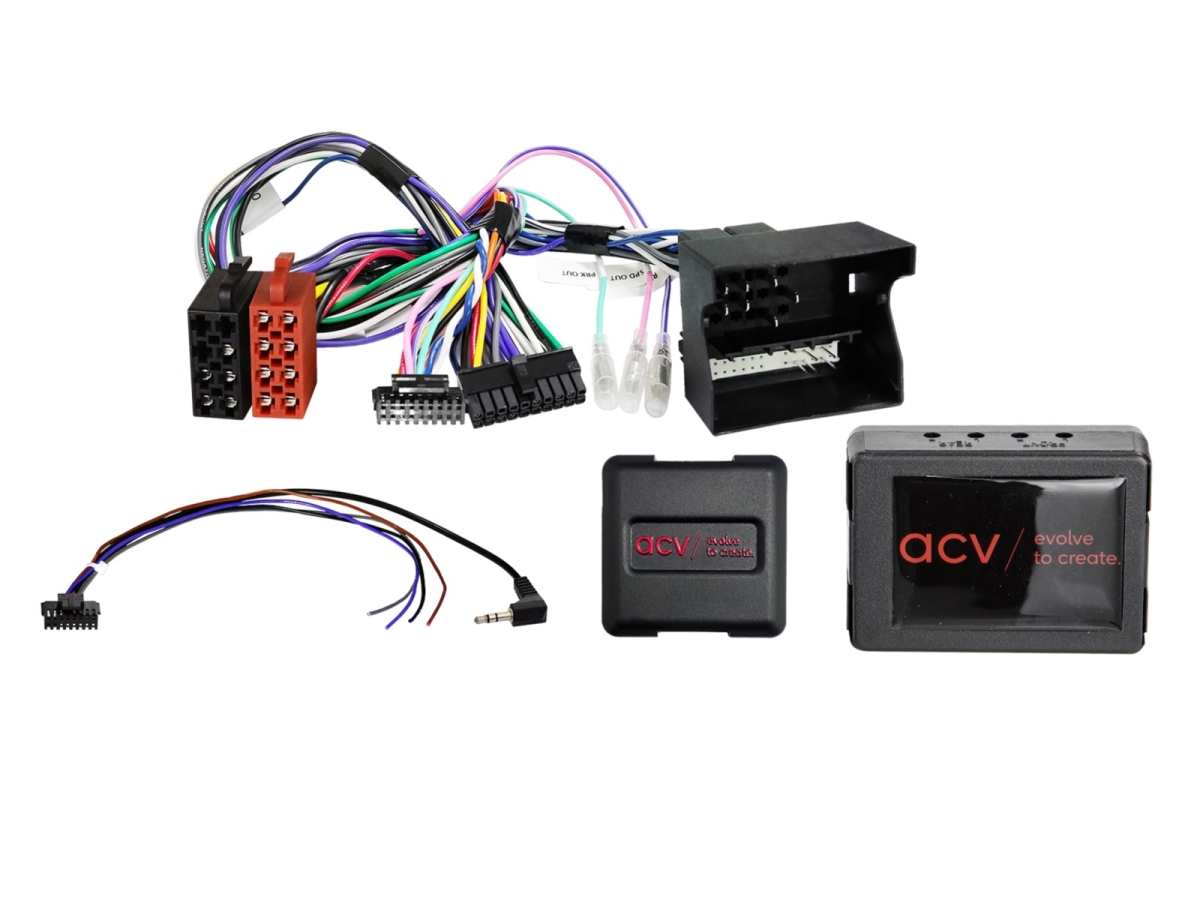

LFB Audi A1/A3/A4/A6/R8/TT Quadlock Multilead Amp >Pro
Lenkradfernbedienungsadapter Audi / Seat
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
- CAN Bus
- Anschluss: 40 Pin Quadlock VAG Stecker
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- Anschluss: 2 Kanal / 4 Kanal OEM Soundsystem > Lautsprecherausgang front/rear Pegel einstellbar
- blau/weiß: +12V Amp Verstärker Remote
- Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
- Fahrzeuge mit RNS-E 16:9 OEM Navigation
- Fahrzeuge ohne Bosch BNS 5.0 Monochrom OEM Navigation
Fahrzeuge mit BNS 5.0 OEM Navigation:
- LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1324-001
- Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz: 13-1424-25
Fahrzeuge Audi TT 08/2010 - 04/2014 bei Nichtfunktion OEM Soundsystem:
- Soundsystemcodierung von CAN Bus-Aktivierung auf Remoteaktivierung erforderlich wenn möglich
- Adresse J525 > Aktivierung 1 Remote (0xxx?xx)

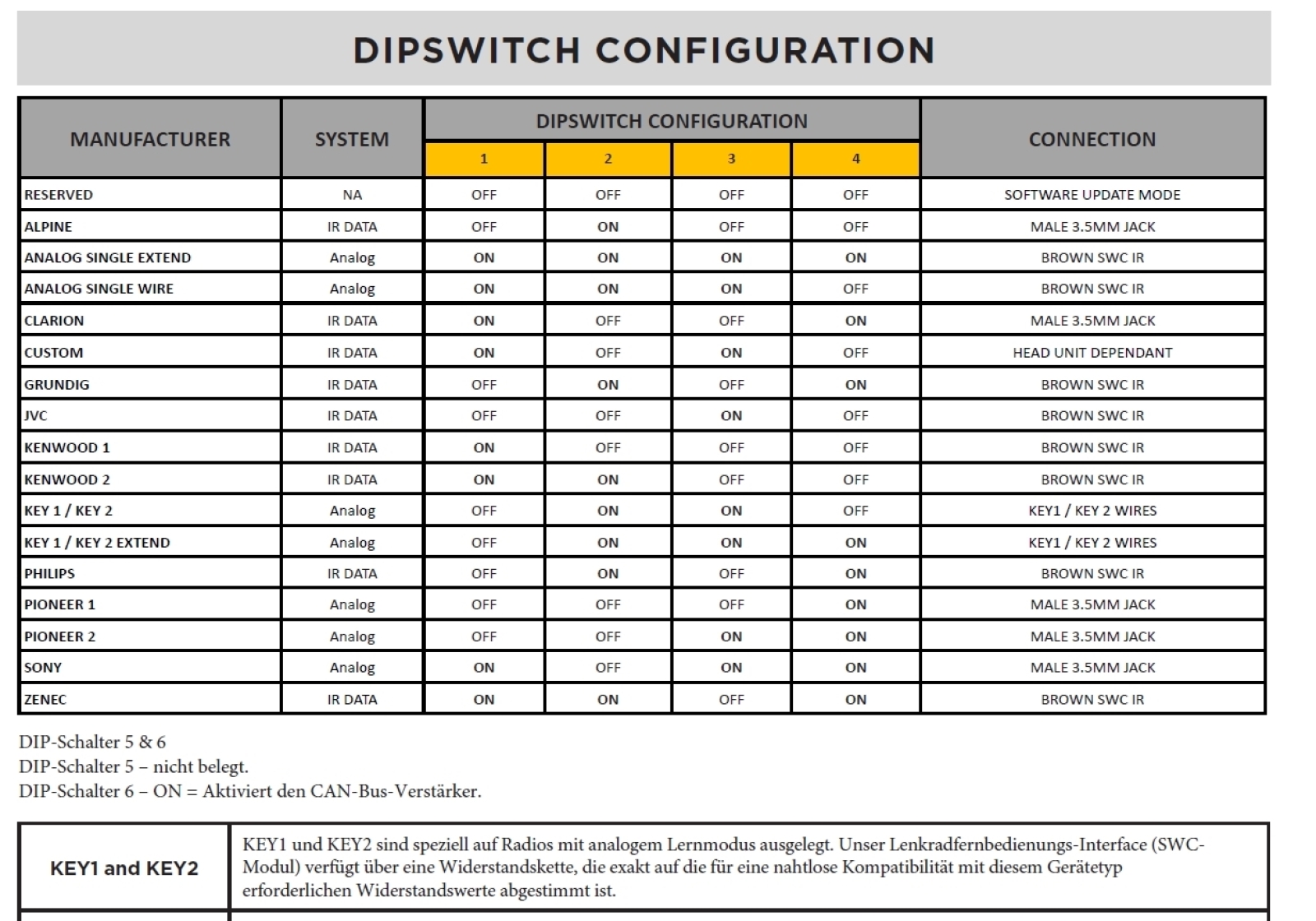

- Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

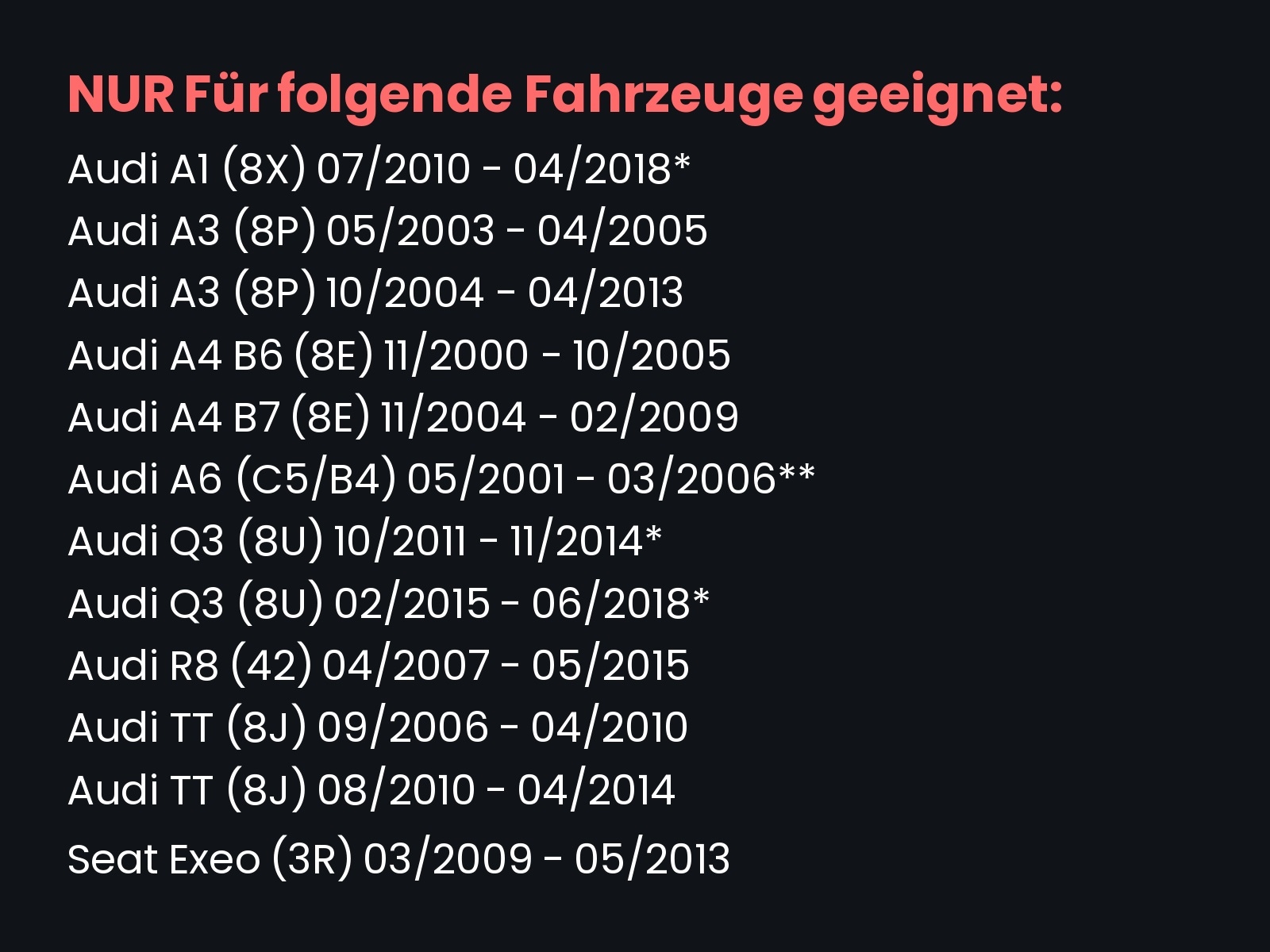

Für folgende Fahrzeuge geeignet:
Audi
- A1 (8X) 07/2010 - 04/2018*
- A3 (8P) 05/2003 - 04/2005
- A3 (8P) 10/2004 - 04/2013
- A4 B6 (8E) 11/2000 - 10/2005
- A4 B7 (8E) 11/2004 - 02/2009
- A6 (C5/B4) 05/2001 - 03/2006**
- Q3 (8U) 10/2011 - 11/2014*
- Q3 (8U) 02/2015 - 06/2018*
- R8 (42) 04/2007 - 05/2015
- TT (8J) 09/2006 - 04/2010
- TT (8J) 08/2010 - 04/2014
Seat
- Exeo (3R) 03/2009 - 05/2013
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückfahrsignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
- Lenkradfernbedienung
- OEM Soundsystem 2 Kanal / 4 Kanal
- *Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display
- **Fahrzeuge mit RNS-E 16:9 OEM Navigation
| * Produkt Gruppe | *42x-lfb-adapter |
| Adapter-Typ | Lenkradfernbedienungsadapter |
| Anschluss Radio | QuadlockQuadlock (40 Pin) |
| Ausstattung & Funktionen | CAN-BusLenkradfernbedienung |
| Baujahr | 2000200120052006200720082009201020112012201320142015201620172018 |
| CAN-Bus | Mit CAN-Bus |
| Codierung | Codierung erforderlich |
| Einbauzweck | Lenkradfernbedienung erhaltenRadiotausch |
| Fahrzeug-Bus | CAN-Bus |
| Fahrzeugausstattung | Mit Werks-Soundsystem |
| Fahrzeugmarke | AudiSeat |
| Fahrzeugmodell | Audi A3Audi A4Audi A6 |
| Fahrzeugsignale | Beleuchtung (Klemme 58)GeschwindigkeitHandbremseLenkradfernbedienungRückwärtsgangZündung |
| Fahrzeugtyp | PKW |
| Interface-Typ | CAN-Bus-InterfaceLenkradinterface |
| LFB-Ausgang | 3,5 mm KlinkeLoses Kabel |
| Lenkradfernbedienung | Lenkradfernbedienung bleibt erhalten |
| Passform | Fahrzeugspezifisch |
| Pin-Anzahl | 40 Pin (Quadlock) |
| Produktart | Lenkradfernbedienungsadapter |
| Remote-Ausgang | Verstärker-Remote |
| Werks-Infotainment | Audi Symphony / Concert |
| Werksradio | Blaupunkt |
| Werksschnittstelle | Quadlock |
