Zenec ZE-RCE3703MV Multi-View Rückfahrkamera FIAT Ducato

ZENEC ZE-RCE3703MV „Multiview“ Rückfahrkamera für FIAT Ducato, Citroën Jumper und Peugeot Boxer

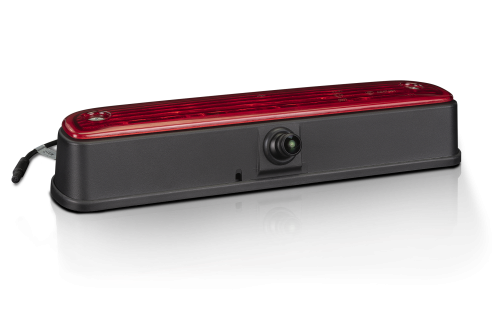

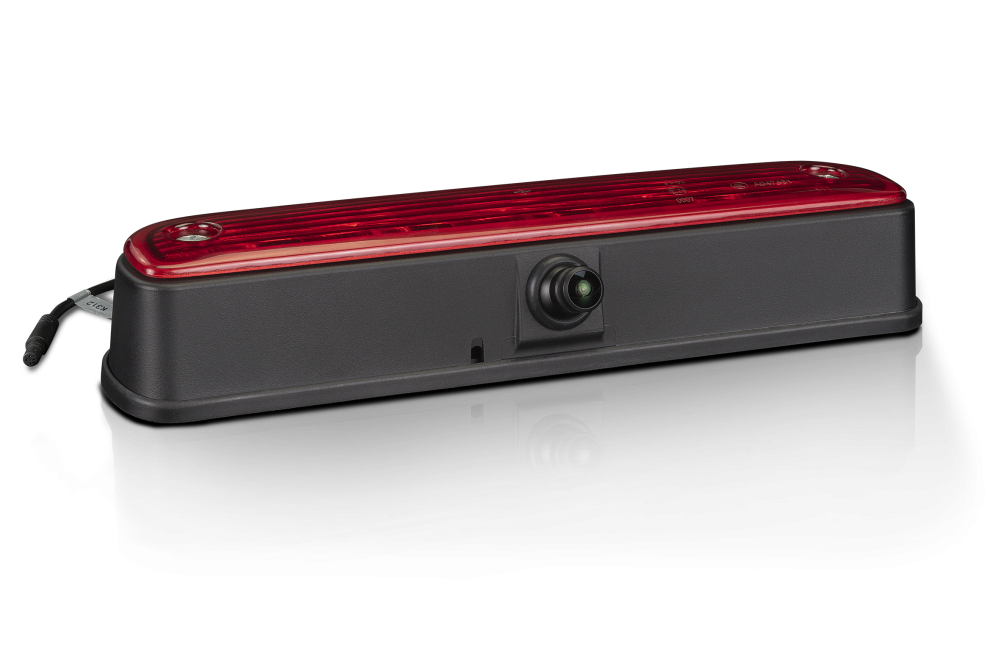

Die ZENEC ZE-RCE3703MV ist eine innovative, fahrzeugspezifische Premium-Rückfahrkamera für Wohnmobile und Kastenwagen. Die technische Besonderheit dieser Kamera ist der hochentwickelte Multiview-Anzeigemodus: Sie bietet sechs verschiedene Bildansichten, die sich ganz bequem per manuellem Fingertipp direkt über den Touchscreen eines kompatiblen ZENEC-Geräts steuern lassen.

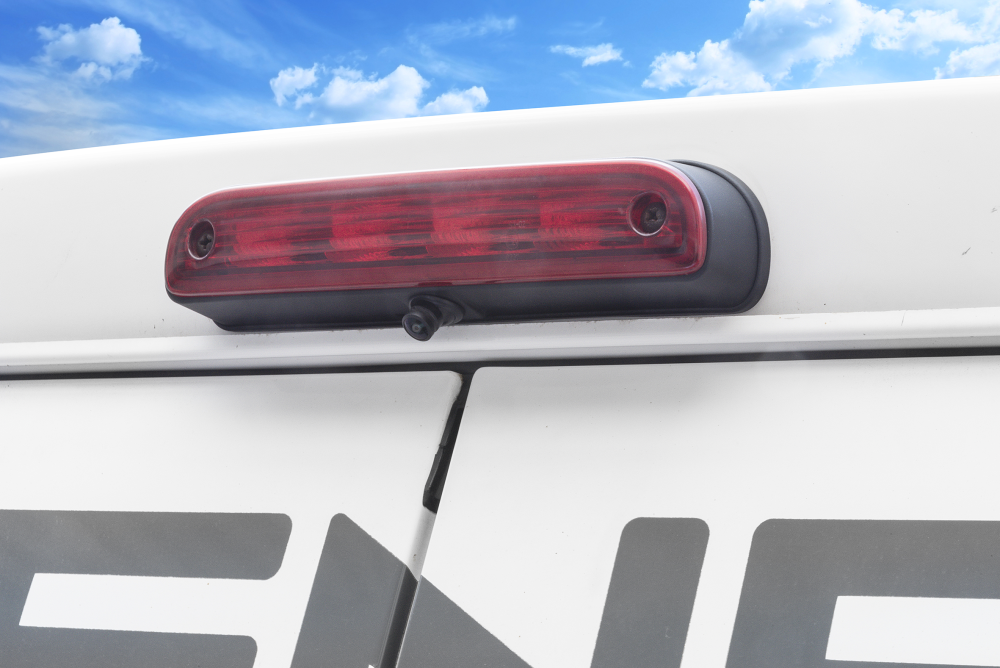

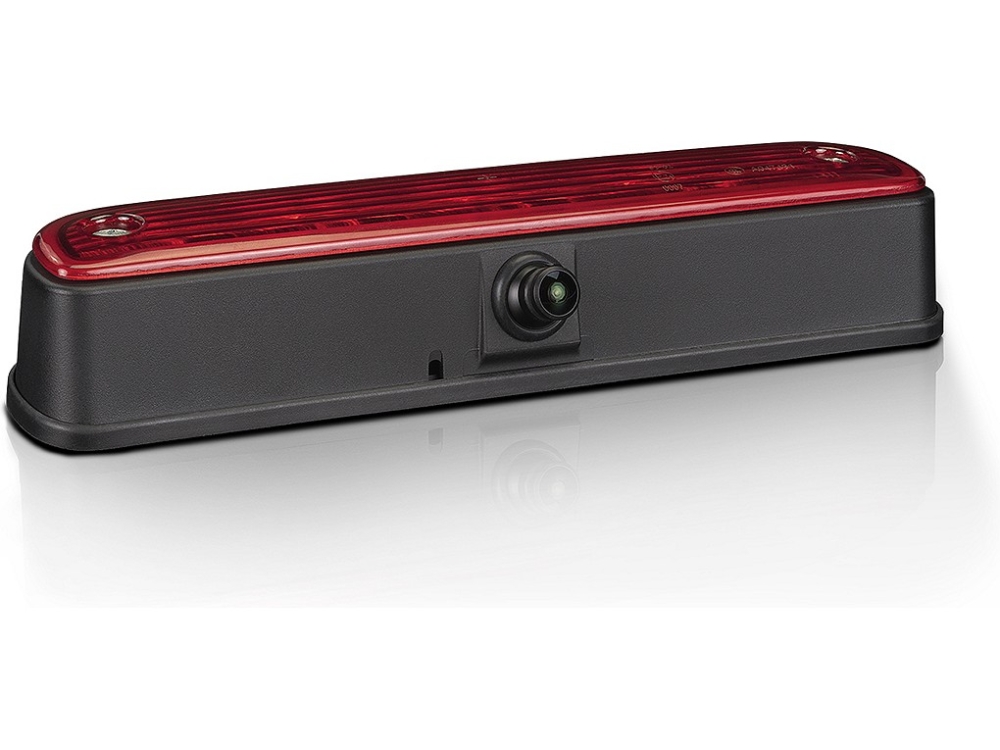

Das intelligente Systemdesign integriert die originale werkseitige Bremsleuchte des Fahrzeugs. Dadurch bleibt die allgemeine Betriebserlaubnis (ABE) bzw. die Fahrzeugzulassung vollkommen unberührt und es müssen keine Löcher in das Karosserieblech gebohrt werden.

Produktüberblick

• Produktart: Fahrzeugspezifische „Multi-view“ Rückfahrkamera (Bremslichtintegration)

  Signalart: CVBS (NTSC / 60 fps)

• Bildsensor: 1/3" / 8,51 mm Pixelplus PC1058C CMOS Sensor

• Betrachtungswinkel: Bis zu 180° horizontaler Blickwinkel (Bildausschnitte via Steuergerät kontrollierbar)

• Ausgangsauflösung: Hohe Bildauflösung von 700 TV-Linien

• Schutzklasse: IP68 staub- und wasserdicht

Vorteile bei der Installation

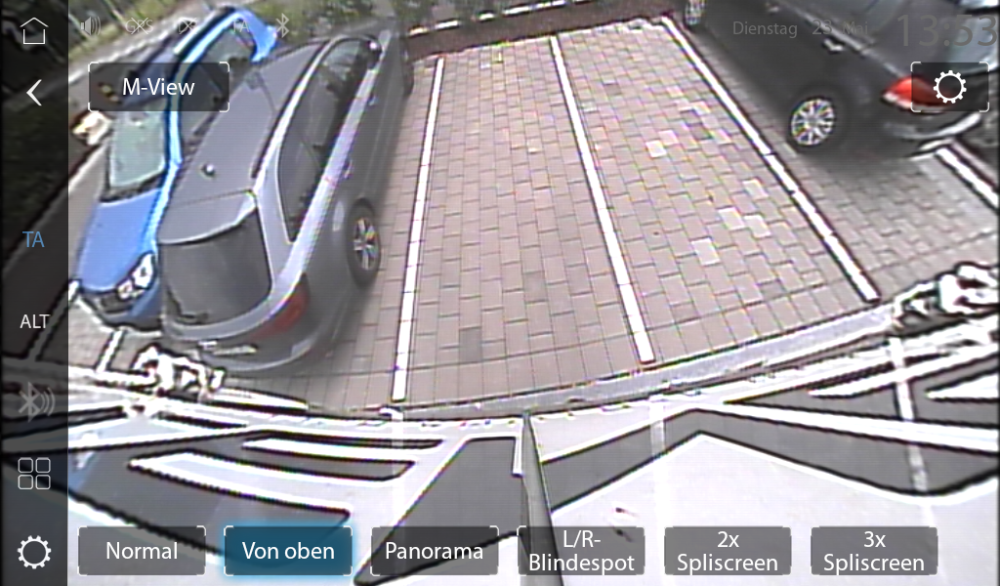

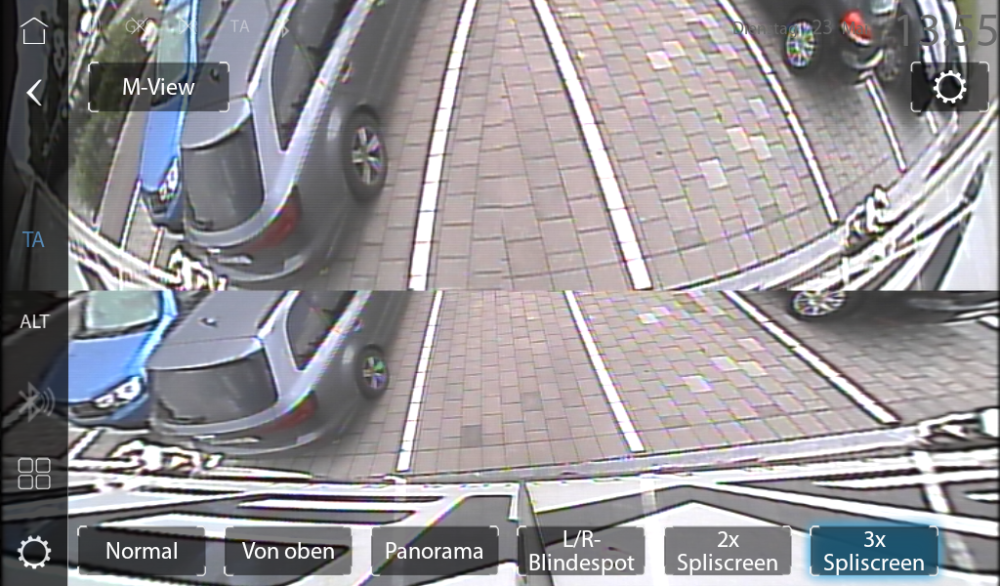

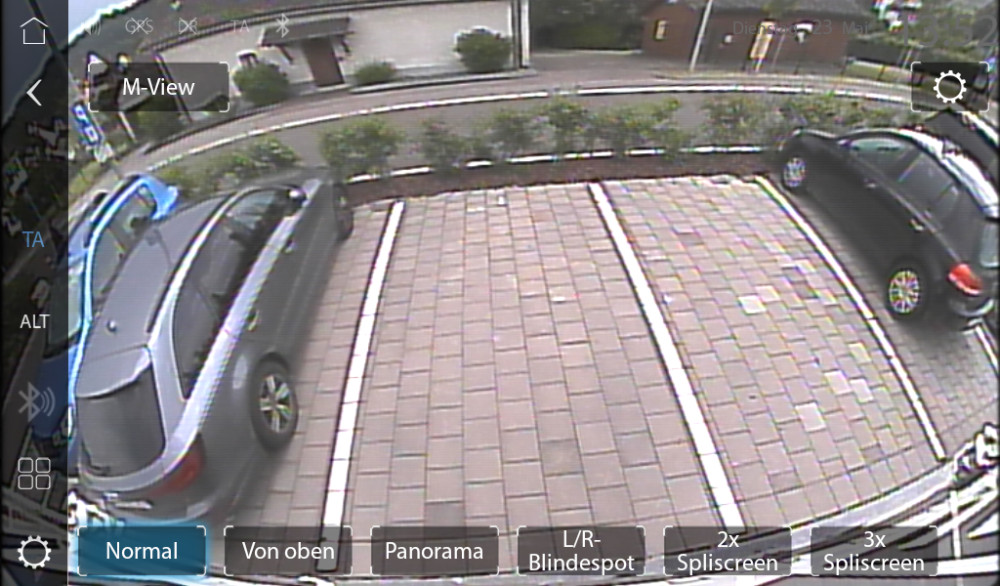

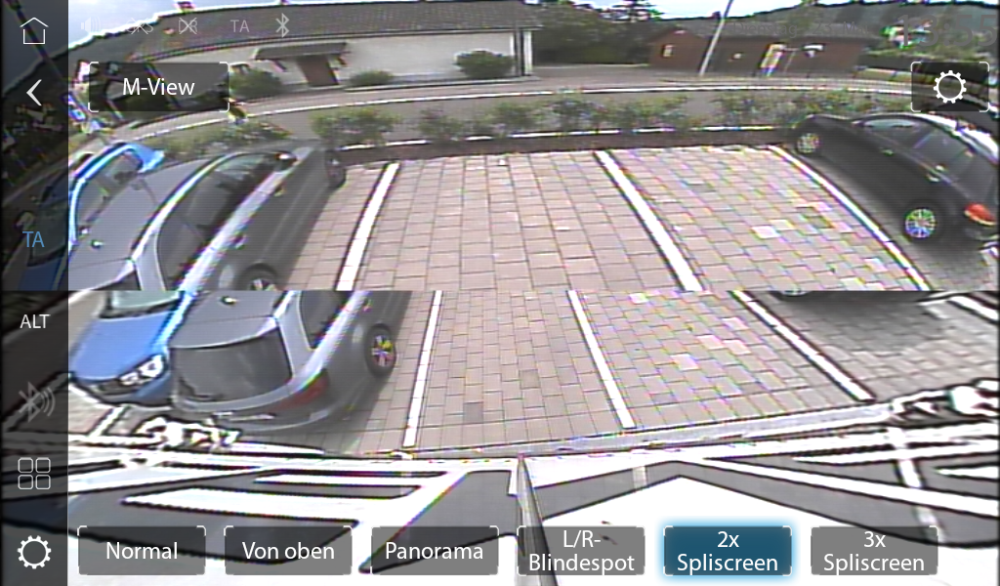

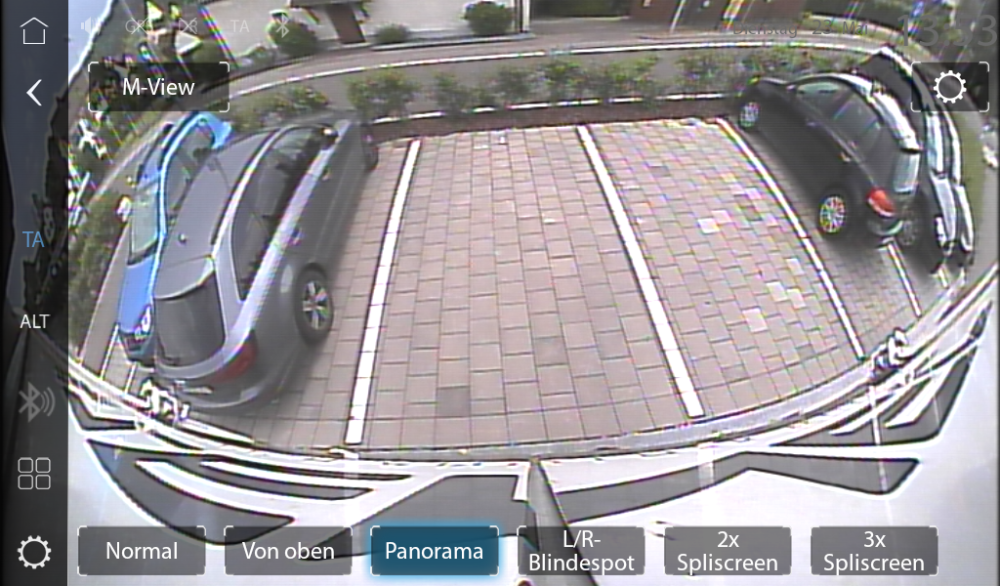

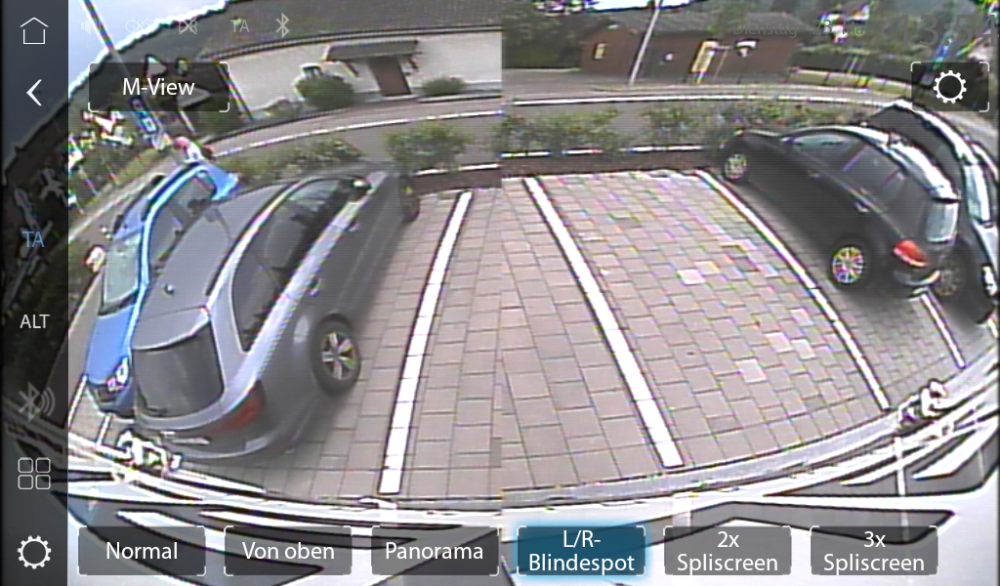

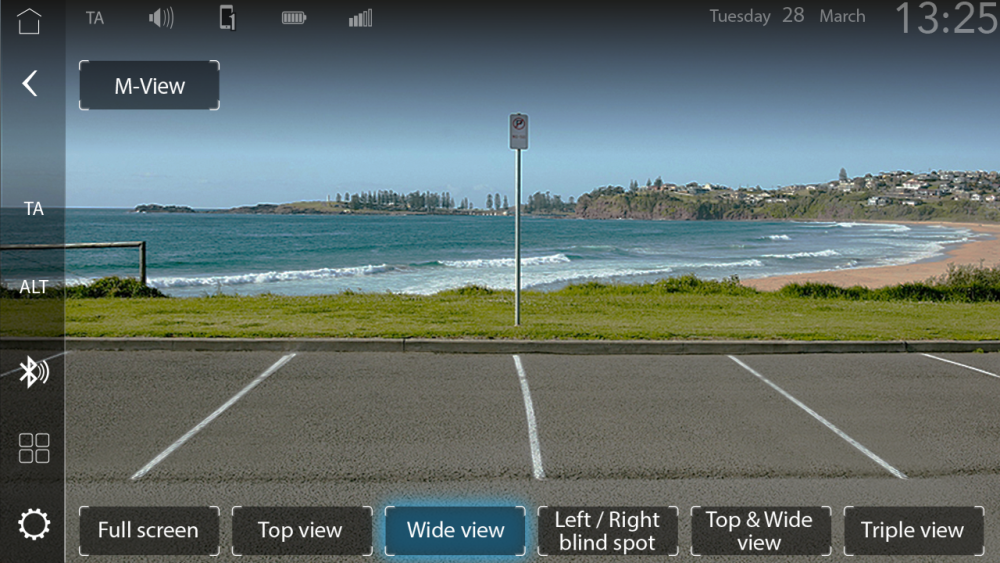

• Sechs flexible Display-Modi: Über die Touchscreen-Steuerung des ZENEC-Monitors kann flexibel zwischen den Ansichten Normal, Von oben nach unten (Top-Down), Panorama, Totwinkel (L/R-Blindspot) sowie zweigeteiltem oder dreigeteiltem Bildschirm gewechselt werden.
• Automatischer Nahbereichs-Modus: Beim Einlegen des Rückwärtsgangs schaltet das System für maximalen Schutz beim Einparken automatisch in den nach unten gerichteten Normalmodus um, um Hindernisse direkt hinter dem Fahrzeugheck anzuzeigen

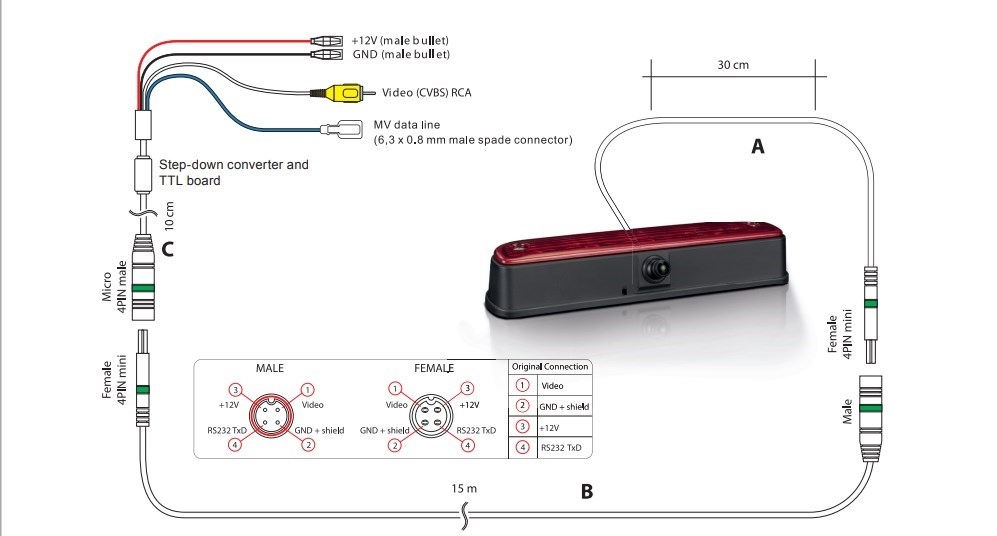

• Einfache Montage & Leitungsführung: Das mitgelieferte Systemkabel ist dreiteilig auftrennbar und besitzt eine großzügige Hauptkabellänge von 15 Metern. Ausgestattet mit schlanken Mini-4-PIN-Steckern lässt es sich einfach durch enge Fahrzeugtüllen und Dachhimmel verlegen.

• Robuste Konstruktion: Das Hauptgehäuse besteht aus widerstandsfähigem Kunststoffspritzguss und wird mit korrosionsfreien Befestigungsbolzen aus Edelstahl montiert.

Installations- & Anwendungshinweise

• Wichtiger Kabel-Hinweis: Nutzen Sie für den Verbau ausschließlich das im Lieferumfang enthaltene Verbindungskabel. Modifikationen oder das Ersetzen des Kabels führen zum sofortigen Erlöschen des Garantieanspruchs.

• Hochdruckreiniger-Pflege: Die Kamera ist nach IP68 wetterfest zertifiziert. Da Reinigungskomponenten mit extremem Wasserdruck oder Dampfstrahler dennoch Wasser in die Dichtungen pressen können, muss bei der Fahrzeugpflege ein Mindestabstand von 100 cm zwischen der Strahldüse und dem Kameragehäuse eingehalten werden.

• Drehmoment-Vorgabe: Die Edelstahl-Montagebolzen sollten vorzugsweise unter der Verwendung von etwas Loctite handfest mit einem Drehmoment von exakt 5 Nm angezogen werden.

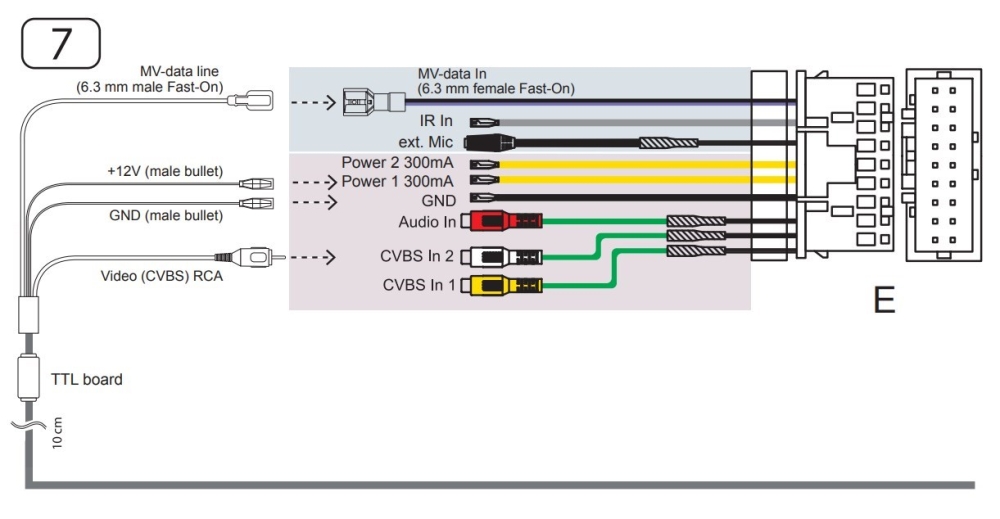

• Direktanschluss: Für die Stromversorgung, das RCA-Videosignal und die MV-Datenleitung stellt das passende ZENEC-Steuergerät den direkten „Anschlussblock E“ mit geschalteten Ausgängen zur Verfügung.

Technische Daten

Fahrzeugkompatibilität

Lieferumfang

• 1x ZENEC ZE-RCE3703MV Kamera-Haupteinheit
• 2x Edelstahl-Befestigungsbolzen
• 1x 15m Haupt-Verlängerungskabel (Auftrennbares Systemkabel)
• 1x HU-seitiges Kabelendstück inkl. Step-Down Konverter & MV-Datenleitung
• 1x Montageanleitung DE/EN (DIN-A4)
