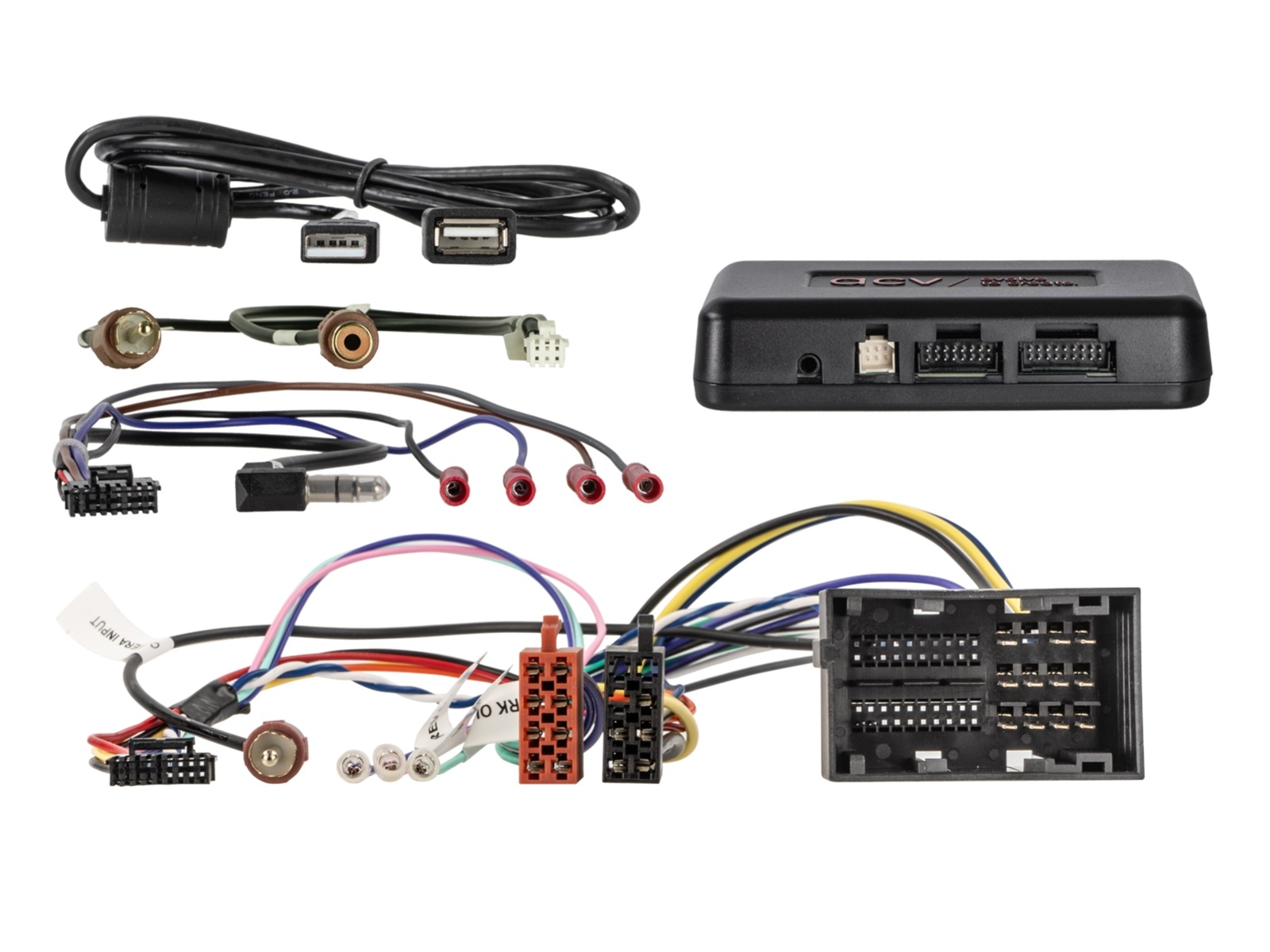

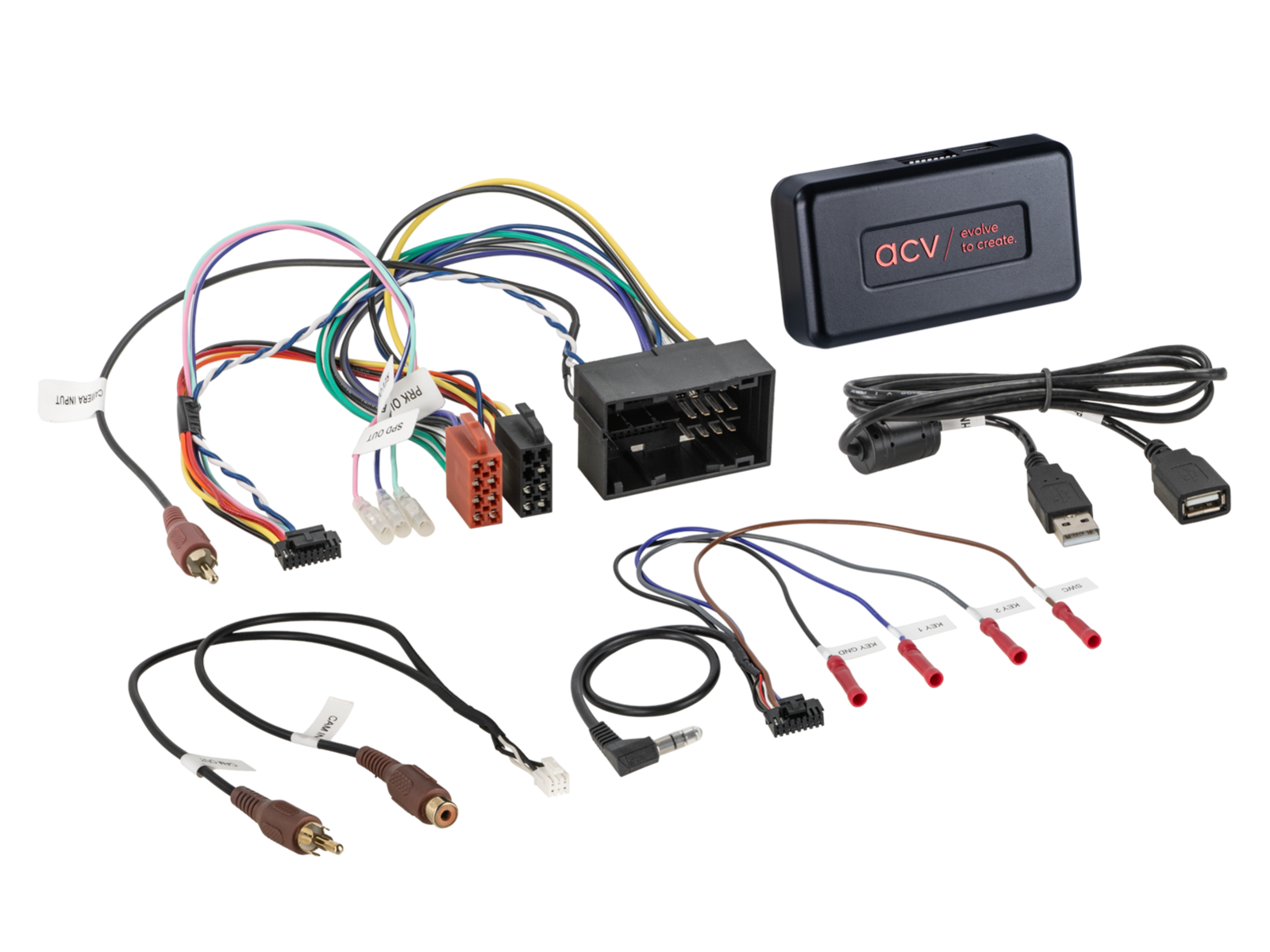

i-dapter Citroen / Fiat / Opel / Peugeot

Durch den Infodapter wird beim Austausch des original Radios die optische Darstellung der Fahrzeugfunktionen, wie z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.Fahrzeugspezifische Einstellungen werden unterstützt und werden auf dem Nachrüstgerät angezeigt.Die Lenkradfernbedienungsfunktion des Fahrzeugs wird ebenfalls unterstützt und ist zur Konfiguration des Adapters zwingend notwendig.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

• Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
• Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
• Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
• Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Hinweis:

• Fahrzeuge mit Lenkradfernbedienung
• Fahrzeuge mit Speech-Sprachwahltaste
• CAN Bus
• Anschluss: 52 Pin Fiat Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses KabelAnschluss: OEM Rückfahrkamera > Cinch(m) gelb
• Anschluss: USB A Verlängerung > Softwareupdate Interface
• Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
• Fahrzeuge mit UConnect OEM Gerät
• Fahrzeuge mit Continental Mopar OEM Gerät
• Fahrzeuge mit Daiichi Gerät***
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter:

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:

• Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

Einstellungen i-dapter:

• Lenkradfernbedienung Track vor oder zurück drücken und halten

Abhängig der OEM Fahrzeugausstattung und Software:

• Nicht alle Fahrzeugeinstellungen werden unterstützt
• Nicht alle Fahrzeugfunktionen werden unterstützt
• Nicht alle Fahrzeuginformationen werden visualisiert
• Fernlichtassistent nicht unterstützt
• Fahrassistenssystem nicht unterstützt
• Start/Stop Funktion nicht einstellbar

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:

• rot: Pin 31 Video+
• weiß: Pin 32 Video -
• schwarz: Pin 33 Schirmung
• Dippschaltereinstellungen für das OEM Gerät (siehe BDA)
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Citroen

• Jumper (250) 05/2014 - 10/2022**/***
• Jumper (250) 10/2022 - 06/2024**/***
• e-Jumper (259 10/2021 - 06/2024**/***
• Relay (250) 2006- 2024**/***

Fiat

• 500 (ZAF 312) 07/2015 - 08/2024*
• 500L (ZAF 199) 10/2012 - 07/2017
• 500L (ZAF 199) 07/2017 - 03/2022
• Doblo (ZAF 263) 01/2015 - 06/2022
• Ducato (ZAF 250) 05/2014 -11/2021**

Opel

• Movano Cargo C (Y) 10/2021 - 01/2024**/***
• Movano Electrik Cargo C (Y) 10/2021 - 01/2024**/***

Peugeot

• Boxer (Y) 09/2014 - 12/2019**/***
• Boxer (Y) 08/2018 - 06/2024**/***
• e-Boxer (Y) 10/2021 - 06/2024**/***

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt

Unterstützte Fahrzeugtypen und Hinweise

• *Fahrzeuge mit UConnect / Continental Mopar OEM Gerät
• *Fahrzeuge mit 7" OEM Gerät
• **Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Gerät
• ***Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren
• ***Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42a-1094-018
