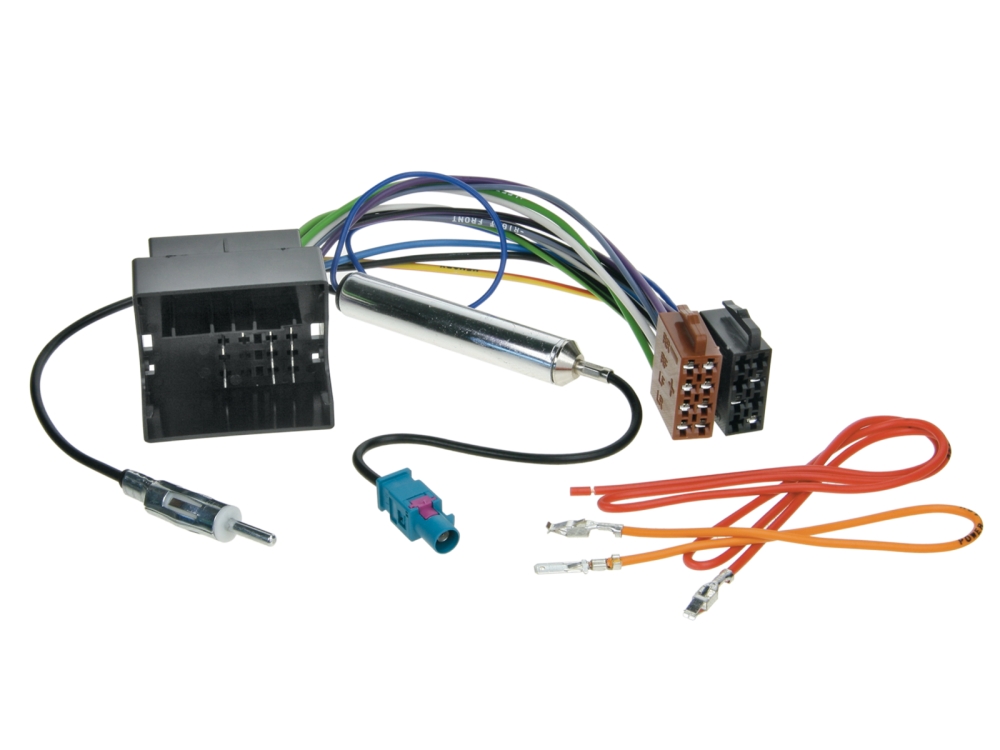

ISO Adapterkabel Audi/Seat/Skoda/VW Quadlock/Fakra>DIN
ISO Adapterkabel Audi / Seat / Skoda / VW
Quadlock > ISO
Fakra > DIN Phantomspeisung
- ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
- 12V Dauerstrom
- 12V Zündung
- Masse
- Licht
- Antennenremote
- Lautsprecheranschluss für Front- und Rear Lautsprecher
- Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:
- CAN-Bus Interfaces
- LFB-Interfaces
- Soundsystemadapter
- Kameraadapter
- Vor dem Anschluss sind die Signale zu prüfen.
Hinweis:
- Anschluss: 40 Pin Quadlock VAG Stecker
- Anschluss: Fakra Z(m) > DIN(m)
- Fahrzeuge Audi / Seat Exeo mit 2-DIN OEM Gerät
- Anschluss:
- rot: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert
- orange: +12V Licht / Dimmer Klemme 58 Sicherungskasten abgesichert
Für folgende Anwendung:
- Radioanschlusskabel Strom/Lautsprecher
Für folgende Fahrzeuge:
Audi
- Audi A1 (8X) 07/2010 - 04/2018*
- Audi A3 (8P) 05/2003 - 04/2005**
- Audi A3 (8P) 10/2004 - 04/2013**
- Audi A4 (B6 (8E) 11/2000 - 10/2005**
- Audi A4 (B7 (8E) 11/2004 - 02/2009**
- Audi A5 (8T/8F) 06/2007 - 10/2011**
- Audi A6 (C5/B4) 05/2001 - 03/2006**
- Audi Q3 (8U) 10/2011 - 11/2014**
- Audi Q3 (8U) 02/2015 - 06/2018**
- Audi Q5 (8R) 09/2008 - 05/2012**
- Audi Q5 (8R) 09/2012 - 01/2017**
- Audi R8 (42) 04/2007 - 05/2015**
- Audi TT (8J) 04/2006 - 04/2010**/****
- Audi TT (8J) 08/2010 - 03/2014**/****
Seat
- Seat Alhambra (7N) 10/2010 - 04/2015
- Seat Altea (5P) 06/2004 - 03/2009
- Seat Altea (5P) 04/2009 - 07/2015
- Seat Exeo (3R) 03/2009 - 05/2013**
- Seat Ibiza (6J) 06/2008 - 02/2012
- Seat Ibiza (6J) 03/2012 - 06/2015
- Seat Leon (1P) 09/2005 - 03/2009
- Seat Leon (1P) 04-2009 - 11/2012
- Seat Mii (AA) 12/2011 - 06/2019***
- Seat Toledo (5P) 01/2005 - 10/2009
- Seat Toledo (NH) 03/2013 - 05/2015
Skoda
- Skoda Citigo (AA) 06/2012 - 05/2017***
- Skoda Fabia (5J) 03/2007 - 04/2010
- Skoda Fabia (5J) 06/2010 - 06/2014
- Skoda Octavia (1Z) 06/2004 - 05/2009
- Skoda Octavia (1Z) 01/2009 - 03/2013
- Skoda Rapid (NH) 10/2012 - 04/2015
- Skoda Roomster (5J) 09/2006 - 02/2015
- Skoda Superb (3T) 07/2008 - 05/2013
- Skoda Superb (3T) 06/2013 - 05/2015
- Skoda Yeti (5L) 08/2009 - 10/2013
VW
- VW Amarok (2H) 07/2010 - 08/2016
- VW Beetle (16) 11/2011 - 06/2016
- VW Caddy III (2K) 10/2003 - 08/2010
- VW Caddy III (2K) 092010 - 04/2015
- VW Caravelle (7H) 10/2004 - 09/2009***
- VW Caravelle (7H) 09/2009 - 05/2015***
- VW CC (3C/35) 06/2008 - 11/2011
- VW CC (3C/35) 02/2012 - 08/2016
- VW Eos (1F) 05/2006 - 10/2010
- VW Eos (1F) 10/2010 - 04/2015
- VW Fox (5Z) 04/2005 - 06/2011
- VW Golf V (1K) 11/2003 - 09/2008
- VW Golf V (1KM) 06/2007 - 10/2009
- VW Golf V Plus (1KP) 01/2005 - 02/2009
- VW Golf VI (1K) 11/2008 - 09/2012
- VW Golf VI (1KM) 11/2009 - 04/2013
- VW Golf VI Plus (1KP) 03/2009 - 01/2014
- VW Jetta III (1K5/1KM) 09/2005 - 10/2010
- VW Jetta IV (162) 01/2011 - 08/2014
- VW Multivan (7H) 02/2003 -09/2009***
- VW Multivan (7H) 09/2009 - 05/2015***
- VW Passat B6 (3C2) 11/2005 - 07/2010
- VW Passat B6 (3C5) 08/2005 - 07/2010
- VW Passat B7 (3C/362) 11/2010 - 10/2014
- VW Phaeton (3D) 05/2007 - 05/2010
- VW Polo IV (9N) 03/2005 - 03/2009
- VW Polo V (6R) 06/2009 - 01/2014
- VW Scirocco III (13) 08/2008 - 04/2014
- VW Sharan II (7N) 08/2010 - 04/2015
- VW T5 Transporter (7H) 08/2003 - 09/2009***
- VW T5 Transporter (7H) 09/2009 - 05/2015***
- VW T6 (7HC) 07/2015 - 08/2019*
- VW Tiguan I (5N) 10/2007 - 02/2011
- VW Tiguan I (5N) 06/2011 - 04/2016
- VW Touareg I (7L) 06/2003 - 11/2006***
- VW Touareg I (7L) 11/2006 - 02/2010***
- VW Touran (1T) 01/2003 - 09/2006
- VW Touran (1T) 11/2006 - 04/2010
- VW Touran (1T) 08/2010 - 04/2015
- VW UP! (AA) 12/2011 - 06/2016***
- *Fahrzeuge mit Chorus OEM Gerät mit monochrom Display
- **Fahrzeuge mit OEM Soundsystem > Artikel: 13-1424-26
- ***Fahrzeuge ohne OEM Soundsystem
- ****Fahrzeuge ohne OEM Soundsystem CAN Aktivierung
| * Produkt Gruppe | * Iso Adapter |
| Adapter-Typ | Radioanschlusskabel |
| Anschluss Radio | ISOQuadlock (40 Pin) |
| Antennen Anschluss | DIN Stecker (M)Fakra- stecker (M) |
| Antennenanschluss | DINFakraMit Phantomspeisung |
| Einbauzweck | RadiotauschStromversorgung |
| Fahrzeugmarke | AudiSeatSkodaVolkswagen |
| Fahrzeugmodell | Audi A3Audi A4Audi A6Seat Leon |
| Fahrzeugsignale | BeleuchtungZündung |
| Kabelfunktion | RadioanschlussStromversorgung |
| Kabeltyp | Radioanschlusskabel |
| Lautsprecherausgänge | Front + Rear (4 Lautsprecher) |
| Passform | Fahrzeugspezifisch |
| Pin-Anzahl | 40 Pin (Quadlock) |
| Produktart | ISO-Adapter |
| Remote-Ausgang | Antennen-Remote |
| Stecker Bezeichnung | 40-Pin |
| Steckertyp | ISO |
| Stromanschluss | Dauerplus (Klemme 30)Masse (Klemme 31)Zündungsplus (Klemme 15) |
| Werksschnittstelle | Quadlock |
