ISO Anschlusskabel für China-Radio mit 16-poligem Anschluss

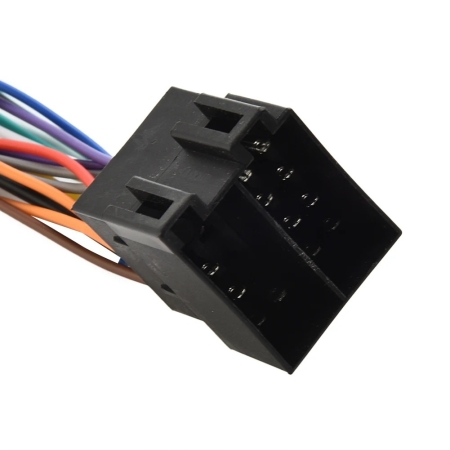

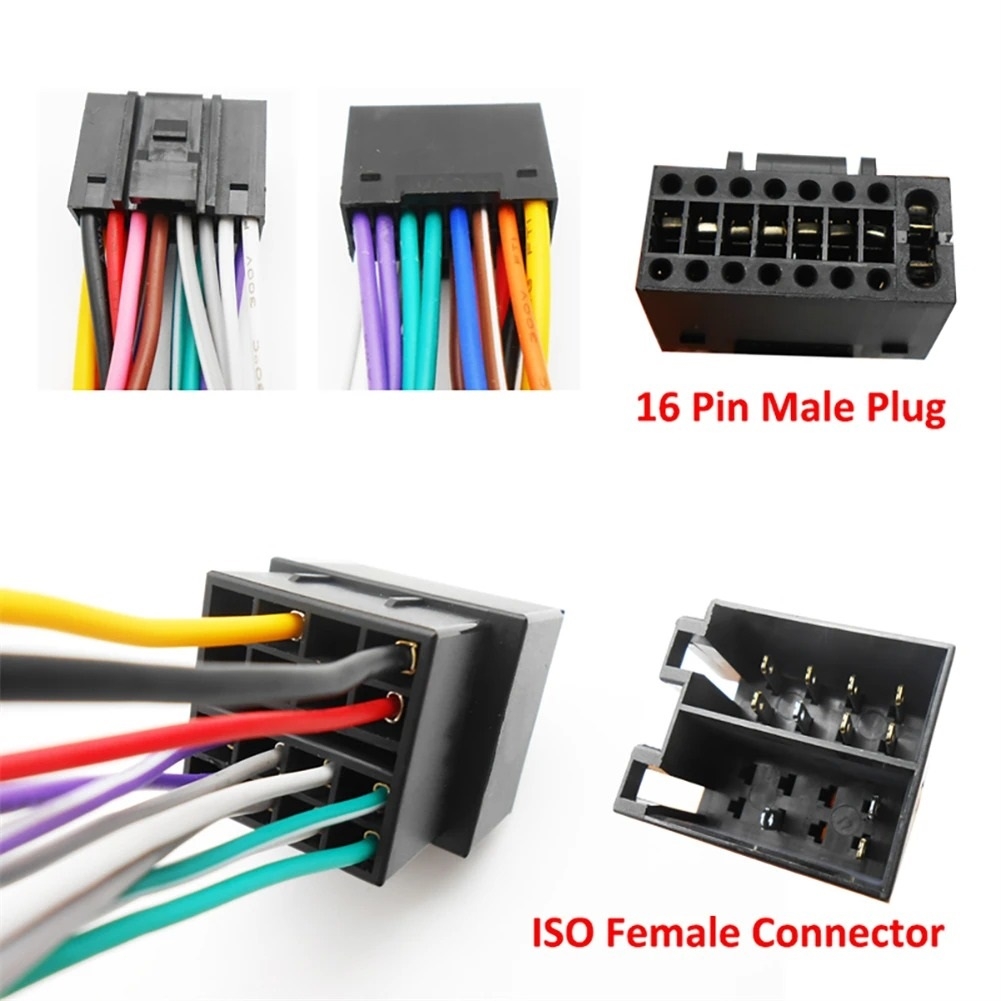

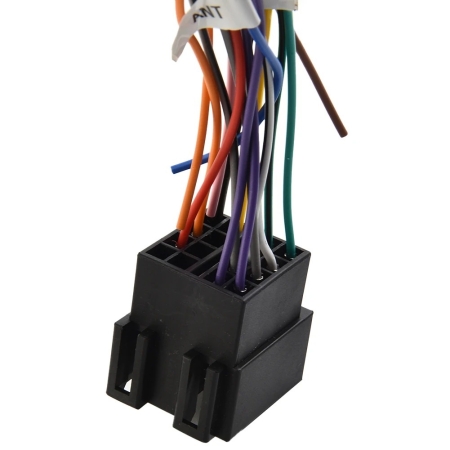

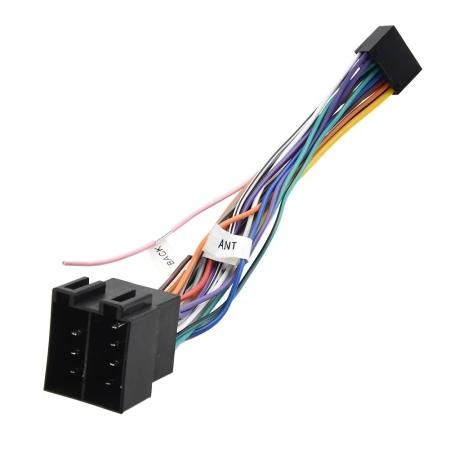

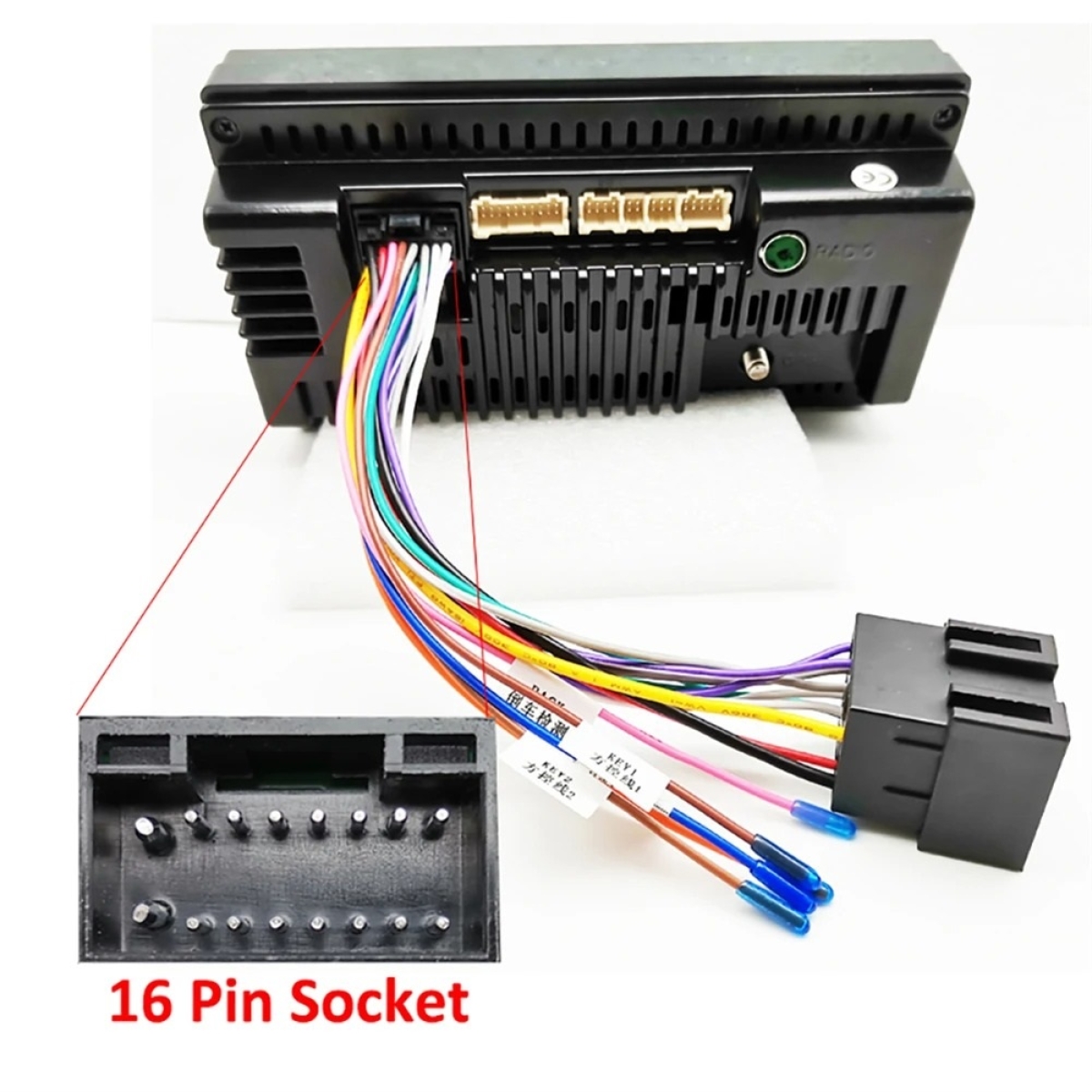

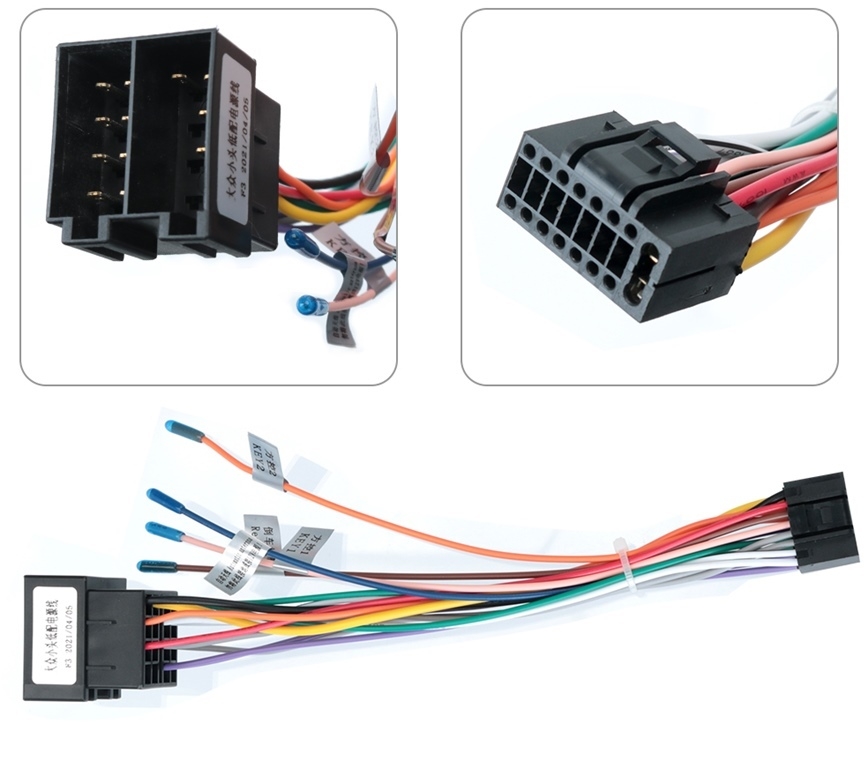

16-Pin-Kabelbaum ISO-Adapter für Android-Autoradios aus China mit 16-Pin-Universal-ISO-Standardbuchse
Diese 16-Pin-ISO-Adapter sind der absolute Standard für die meisten Android-Autoradios aus China (wie z. B. von Joying, Xtrons, Erisin, Pumpkin). Sie dienen als Brücke zwischen dem 16-poligen Anschluss auf der Rückseite des Android-Radios und den standardisierten ISO-Steckern deines Fahrzeugs.
Damit du die Verkabelung richtig zuordnen oder Fehler bei der Installation vermeiden kannst, findest du hier die universelle Belegung dieses Kabelbaums.

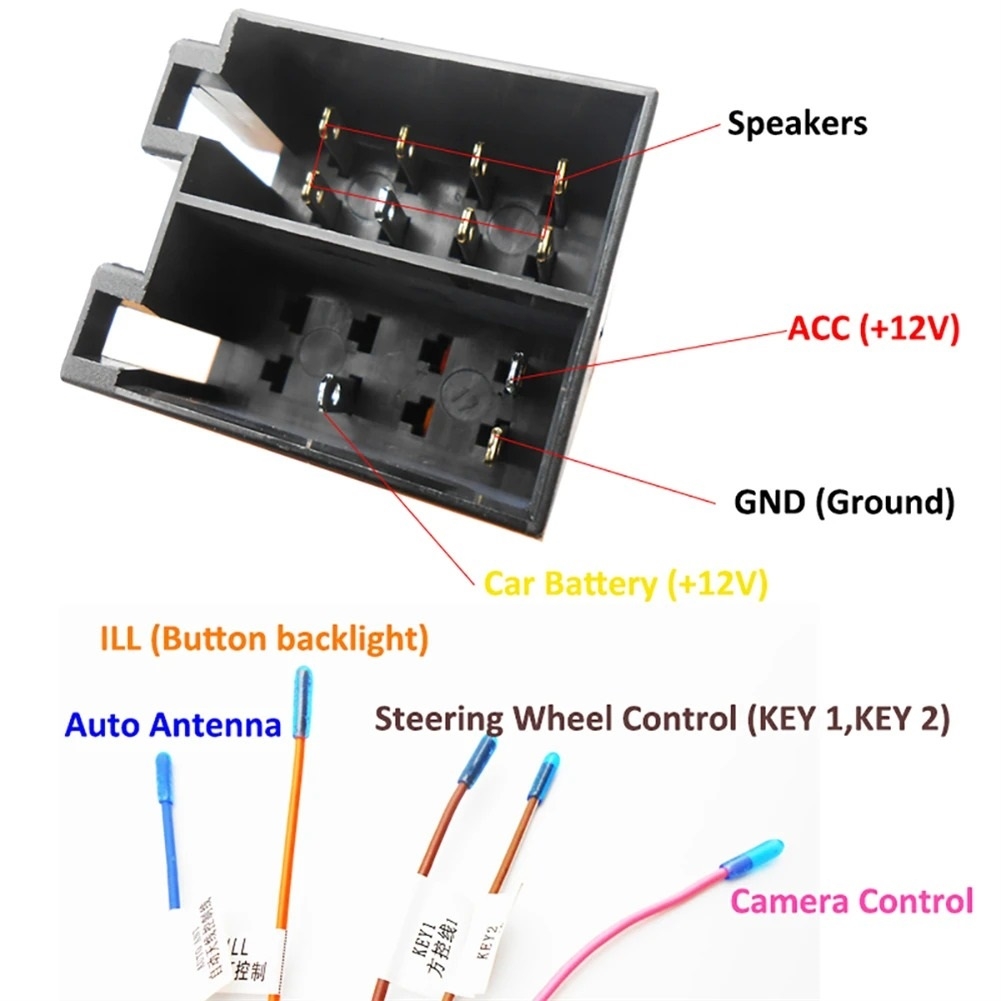

1. Stromversorgung (ISO-Stecker Block A)
Diese Kabel regeln die grundlegende Funktion des Radios und sind direkt mit dem fahrzeugseitigen ISO-Stromstecker verbunden:
-
Gelb (BAT+ oder B+): Dauerplus (12V). Dieses Kabel liefert konstant Strom, damit das Radio Einstellungen, Uhrzeit und Radiosender speichert.
-
Rot (ACC): Zündungsplus (12V). Dieses Kabel schaltet das Radio ein, wenn du den Schlüssel drehst, und schaltet es ab, wenn du den Schlüssel ziehst.
-
Schwarz (GND): Masse (Minuspol).
-
Orange (ILL oder ILLUM): Beleuchtung. Wenn dieses Kabel 12V vom Fahrzeuglicht erhält, dimmt das Radio das Display für Nachtfahrten und schaltet die Tastenbeleuchtung ein.
-
Blau (ANT-CONT / AMP-CONT): Remote / Automatische Antenne. Sendet ein 12V-Signal aus dem Radio heraus, sobald es eingeschaltet wird. Es dient zum Einschalten von Antennenverstärkern (Phantomspeisung) oder externen Audio-Verstärkern/Subwoofern.
2. Lautsprecher (ISO-Stecker Block B)
Diese acht Kabel sind für den Sound zuständig und folgen einem weltweiten Standard. Die einfarbigen Kabel sind jeweils der Pluspol (+), die Kabel mit dem schwarzen Streifen der Minuspol (-).
-

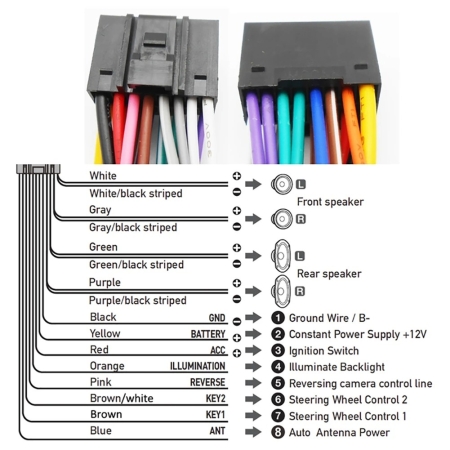

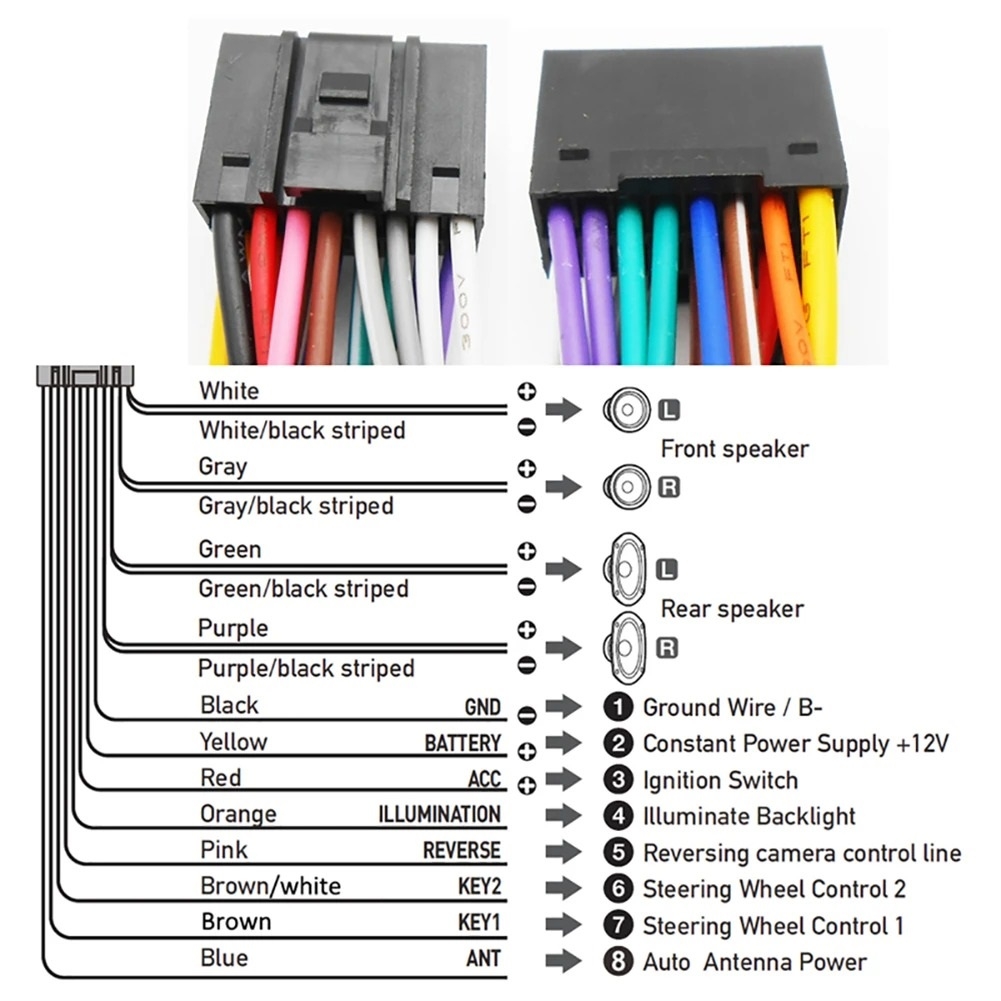

Weiß / Weiß-Schwarz: Vorne Links
-
Grau / Grau-Schwarz: Vorne Rechts
-
Grün / Grün-Schwarz: Hinten Links
-
Lila / Lila-Schwarz: Hinten Rechts
3. Lose Zusatzkabel (nicht im ISO-Stecker)
An diesem Kabelbaum hängen meistens noch einige lose Kabel heraus. Diese sind für Zusatzfunktionen gedacht und müssen manuell angeschlossen werden:
-
Rosa oder Pink (REVERSE / BACK / PRK): Rückwärtsgang-Signal. Wenn hier 12V anliegen (meistens vom Rückfahrlicht abgegriffen), schaltet der Bildschirm automatisch auf die Rückfahrkamera um.
-
Braun / Orange-Schwarz (KEY 1 / KEY 2 / SWC): Lenkradfernbedienung. Diese Kabel werden für analoge (resistive) Lenkradtasten verwendet.
-
Braun-Schwarz (BRAKE / PARKING): Handbremsen-Signal. Dieses Kabel soll verhindern, dass während der Fahrt Videos geschaut werden. Bei vielen Radios kann diese Sperre in den Einstellungen deaktiviert werden, alternativ wird dieses Kabel oft direkt an das schwarze Massekabel (GND) geklemmt.
| Adapter-Typ | Radioanschlusskabel |
| Betriebsspannung | 12 V |
| Einbauzweck | Radiotausch |
| Gerätetyp | Autoradio |
| Kabelfunktion | Radioanschluss |
| Kabeltyp | Radioanschlusskabel |
| Pin-Anzahl | 16–20 Pin |
| Produktart | ISO-Adapter |
| Stecker Bezeichnung | 16-Pin |
| Steckertyp | ISO |
| Stromanschluss | ISO-SteckerRemote-Leitung (Amp Remote) |
