Kit mit Fach Opel Corsa D 2008-2014 LFB/Antenne

Kit mit Fach Opel Corsa D 2008-2014 LFB/Antenne

Radioblende mit Fach mit Radioanschlusskit Lenkradfernbedienung Opel

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Opel Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(m) > DIN(m)
• Anschluss: Stützspannung > loses Kabel
• blau/weiß: +12V Antennenremote
• Fahrzeuge mit CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM Gerät
• Fahrzeuge mit Blaupunkt / Delphi / Siemens VDO OEM Gerät
• Anschluss loses Kabel:
• rot: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert
• Fahrzeugeinstellungen unterstützt (siehe BDA)
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Fahrzeuge mit Interfaceausfall nach längerer Betriebszeit:

1: OEM Gerät anschließen
2: CAN Bus Ruhe herstellen
3: CAN Bus Alternativabgriff: 32 Pin OEM Displaystecker Can High / Can Low > Pin 20 / Pin 23
4: CAN Bus Alternativabgriff: Komfort-CAN an Klimatronik

Für folgende Fahrzeuge geeignet:

Opel

• Corsa D (S07) 12/2008 - 11/2010
• Corsa D (S07) 01/2011 - 08/2014

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt

Farbe:

• Klavierlack schwarz

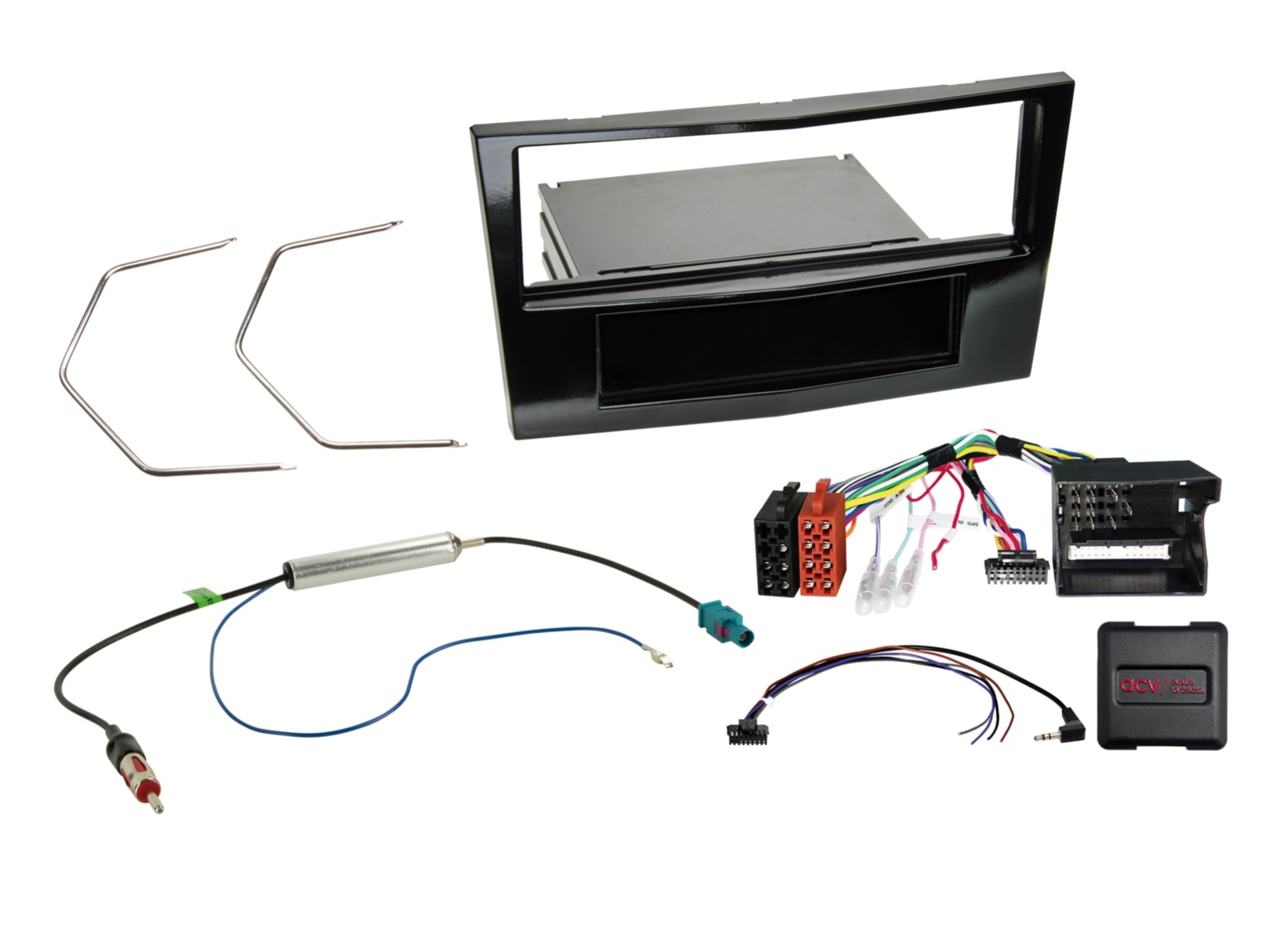

Lieferumfang:

• 1-DIN Radioblende mit Fach Opel Klavierlack-schwarz lose > Artikel: 281230-24-3-0
• LFB Opel Corsa D 2008-2014 40Pin Quadlock Multilead lose > Artikel: 42xvx003-0
• Antennenadapter Fakra(m)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-03-1-0
• Entriegelungsbügel Opel 1 1/2 ISO lose > Artikel: 181230-01-0
