Kit BMW Mini (R55/R56/R57) 2007-2015 LFB/Antenne

Kit BMW Mini (R55/R56/R57) 2007-2015 LFB/Antenne

Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung BMW Mini

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung.

Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt.Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock BMW Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
• Anschluss: OEM Antenne Fakra(f) > DIN(m)
• Fahrzeuge mit Klimatronik

Fahrzeuge mit manueller Klimaanlage:

• Anpassungsarbeiten mit Werkstattmitteln an der Blende erforderlich
• Anpassungsarbeiten mit Werkstattmitteln an Sitzheizungsschalteraufnahme erforderlich
• Fahrzeuge Mini Countryman (R60) nicht kompatibel
• Fahrzeuge ohne OEM Soundsystem
• Zusätzliche Blendenbefestigungen mit geeigneten Mitteln können erforderlich sein
• PDC / Warntöne nicht unterstützt
• Dipschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeugen geeignet:

BMW

• Mini Clubman Cooper (R55) 11/2007 - 08/2010
• Mini Clubman Cooper (R55) 09/2009 - 07/2014
• Mini Clubman One (R55) 03/2009 - 08/2010
• Mini Clubman One (R55) 09/2010 - 07/2014
• Mini Cooper (R56) 11/2006 - 08/2010
• Mini Cooper (R56) 09/2010 - 11/2013
• Mini Cooper Cabrio (R57) 03/2009 - 10/2015
• Mini One (R56) 04/2007 - 08/2010
• Mini One (R56) 09/2010 - 11/2013
• Mini One Cabrio (R57) 03/2009 - 08/2010
• Mini One Cabrio (R57) 09/2010 - 10/2015

Produktdetails:

• Farbe: schwarz
• Einbauausschnitt Radiodisplay: 172mm x 98,5mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung

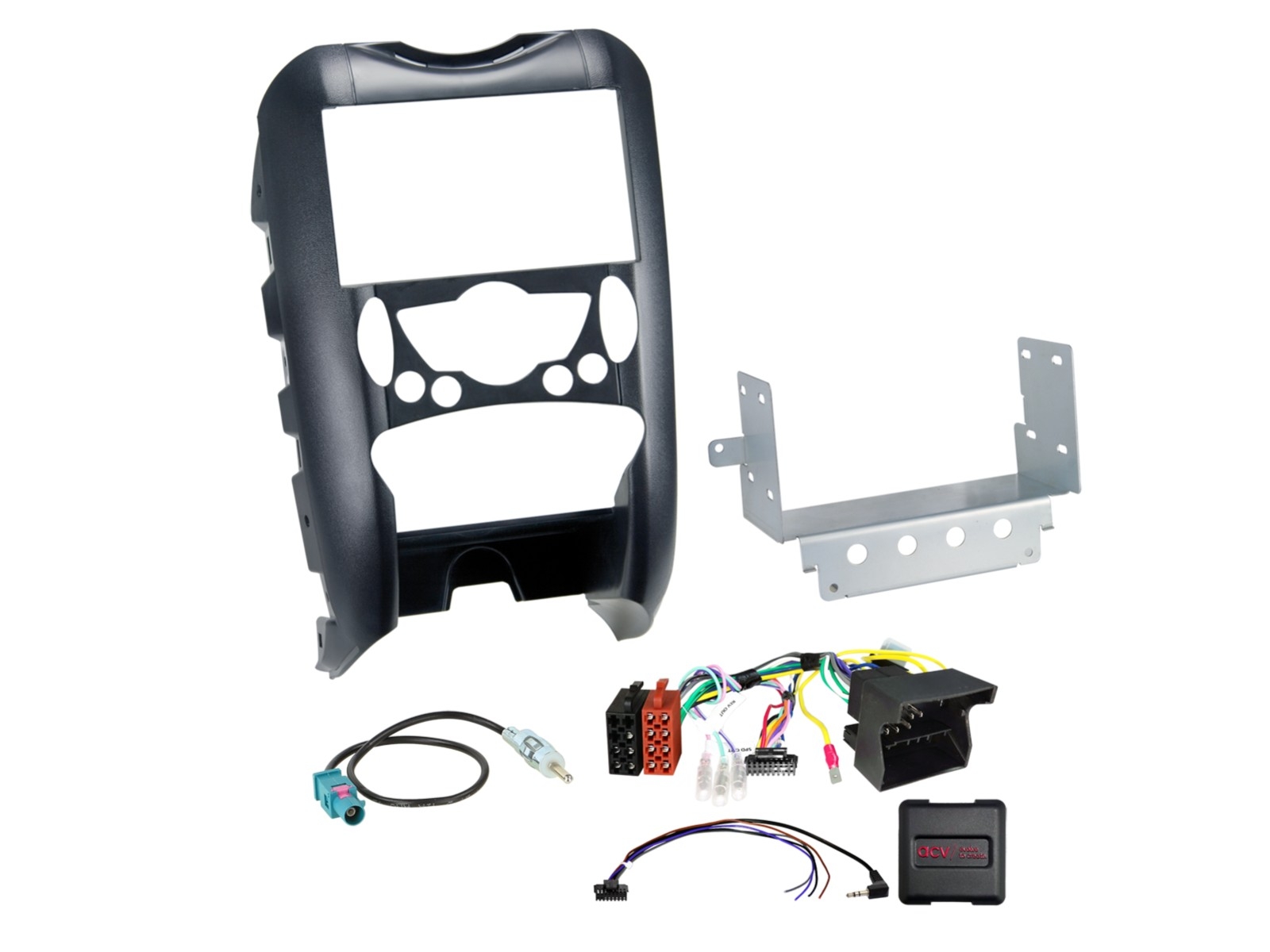

Lieferumfang:

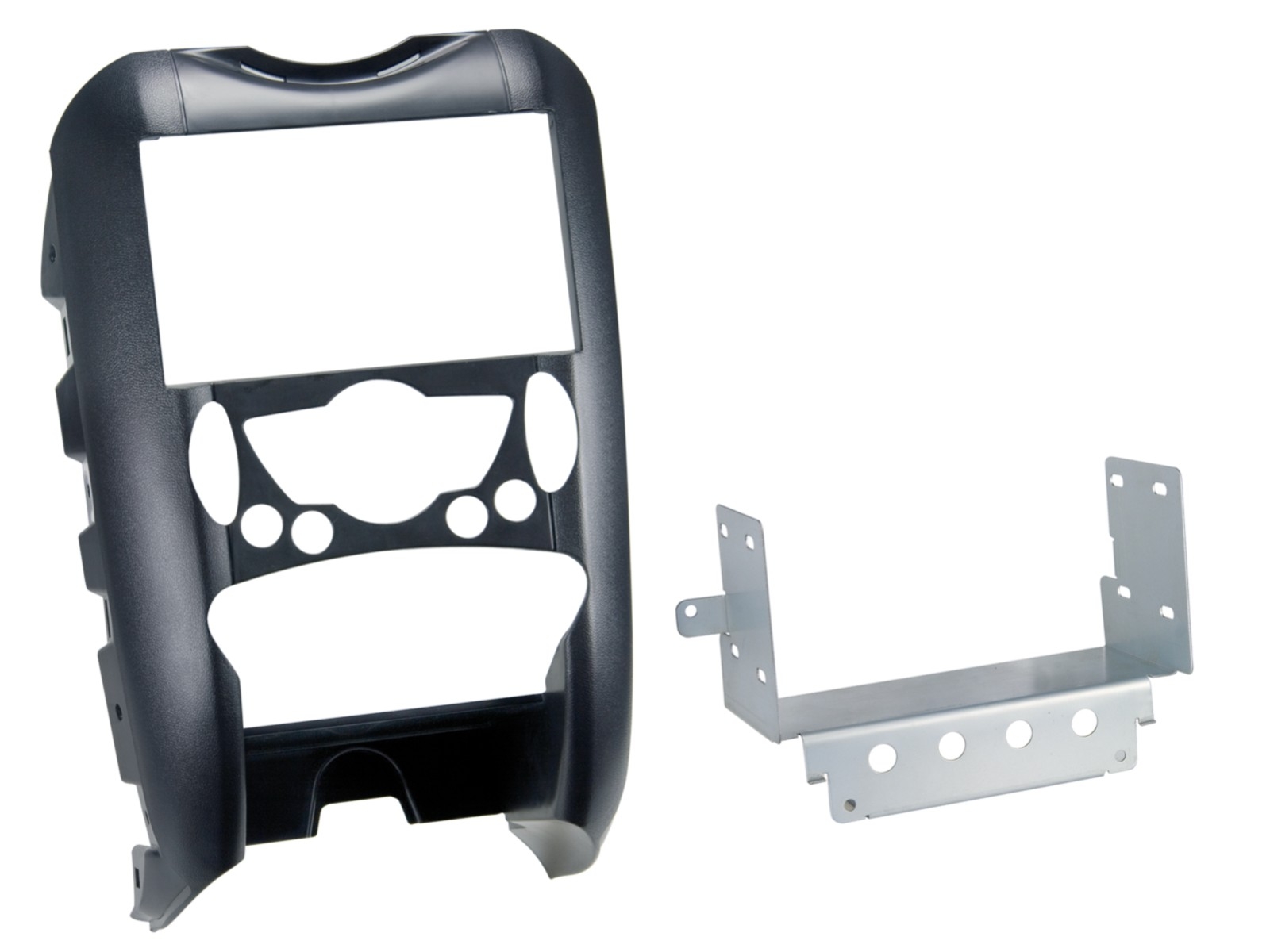

• 2-DIN Radioblende BMW Mini (R55/R56/R57) schwarz > Artikel: 381023-06

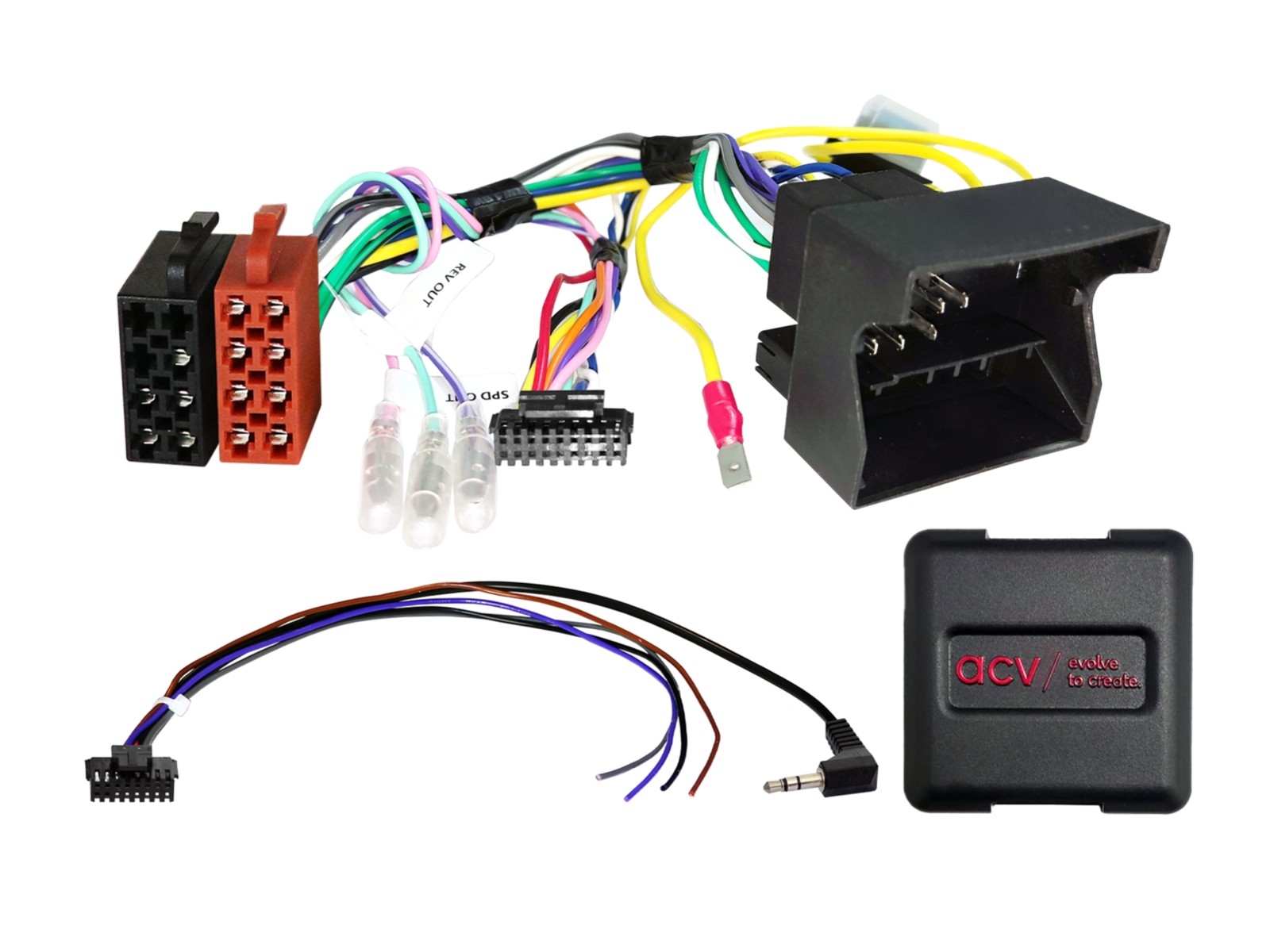

• LFB BMW/Mini Fahrzeuge 40Pin Quadlock Multilead CAN Bus lose > Artikel: 42xbm005-0

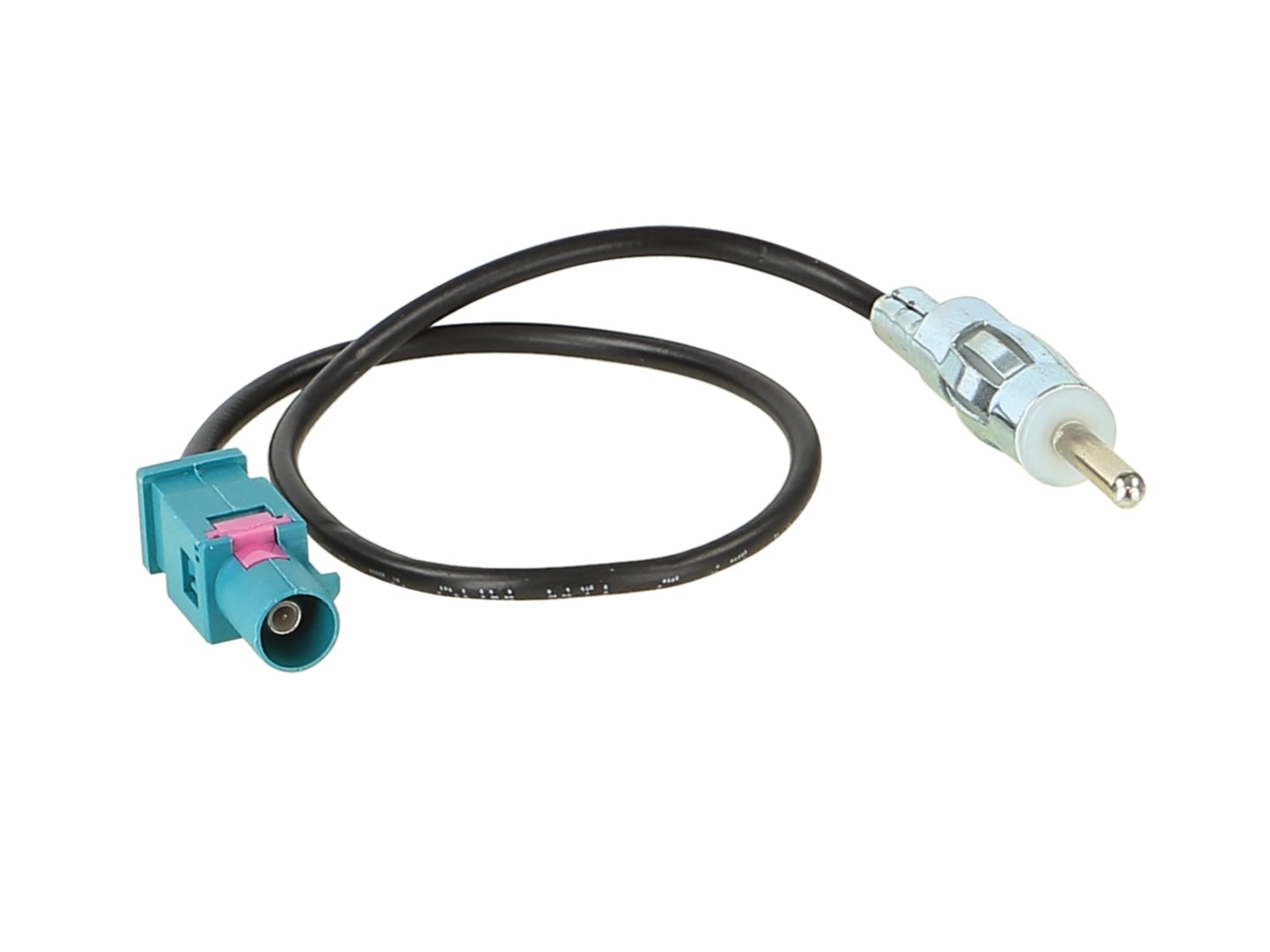

• Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0
